Magnetický obtokový stavoznak BNA

logo D-Ex info@dex.cz | +420 541 423 211
  • Magnetický obtokový stavoznak BNA Bypass level indicator BNA with magnetic display

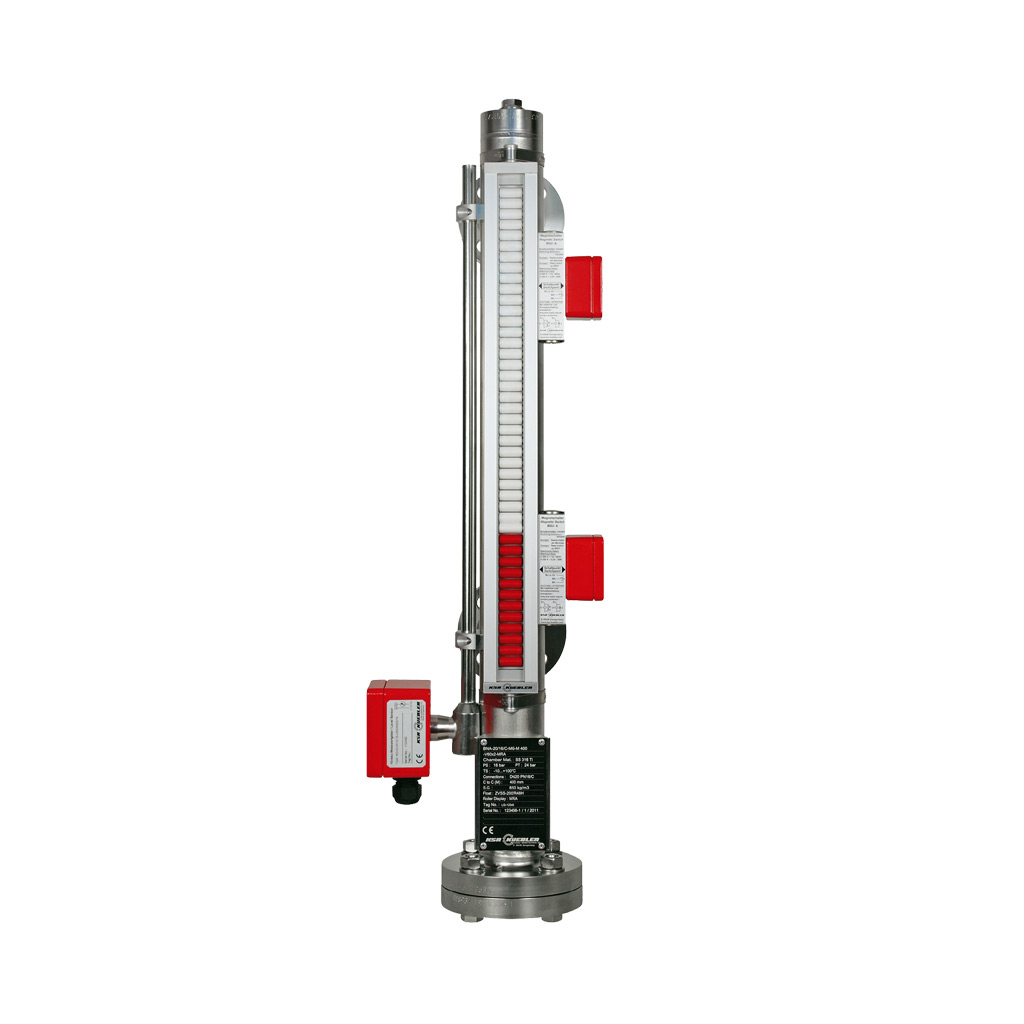

    Určeno do prostředí s nebezpečím výbuchu - Exprodloužená záruka 24 mesíců Magnetický obtokový stavoznak BNA-S od výrobce KSR Kuebler/WIKA s kontinuálním odporovým snímačem BLR a limitními spínači BGU

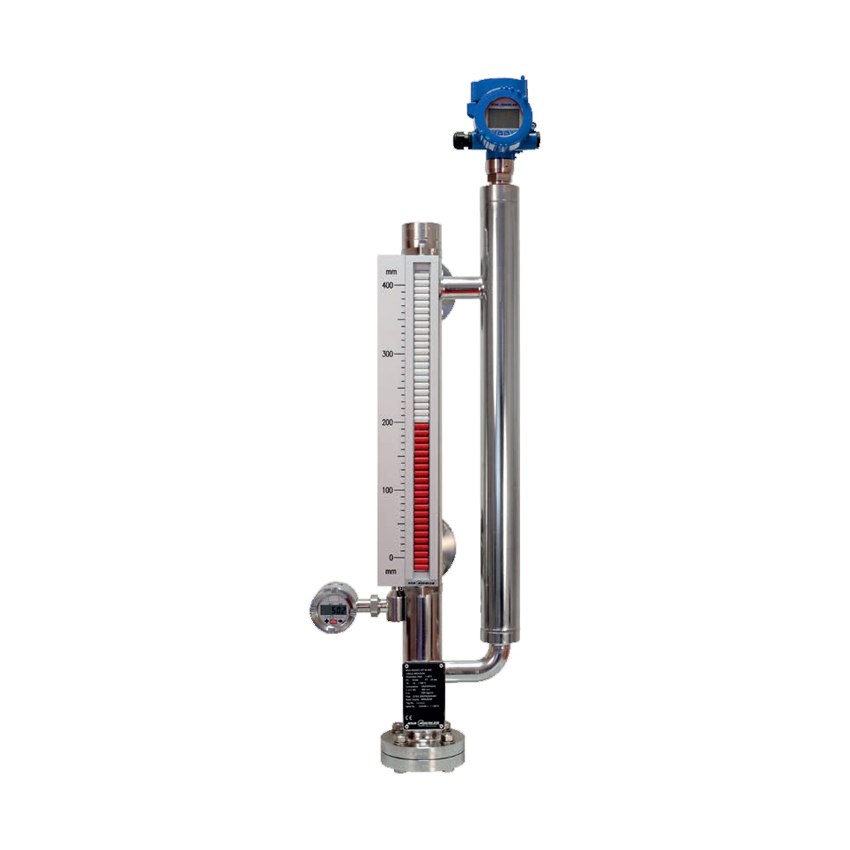

    Magnetický obtokový stavoznak BNA-S od výrobce KSR Kuebler/WIKA se žluto-černou zobrazovací lištouMagnetický obtokový stavoznak BNA DUplus od výrobce KSR Kuebler/WIKA v kombinaci s vedenou mikrovlnouMagnetický obtokový stavoznak BNA-P (plastové provedení) od výrobce KSR Kuebler/WIKA s kontinuálním odporovým snímačem BLRMagnetický obtokový stavoznak BNA od výrobce KSR Kuebler/WIKA s kontinuálním odporovým snímačem BLR a limitními spínači BGU - starší provedení s červeně lakovanými prvky
    Magnetický obtokový stavoznak BNA od výrobce KSR Kuebler/WIKA s kontinuálním odporovým snímačem BLR a limitními spínači BGU - starší provedení s červeně lakovanými prvky

    Hladinoměr, který zobrazuje výšku hladiny v místě měření bez potřeby napájecího zdroje.

    Země původu - Země původu
    Země původu

    KSR Kuebler specialista

    • ikona parametru hustotaHustota: ≥ 340 kg/m3
    • ikona parametru teplotaTeplota: -196 °C až +450 °C
    • ikona parametru tlakTlak: vakuum až 40 MPa
    • ikona parametru výstupVýstup: vizuální, elektrický (analogový/digitální)
    • ikona parametru ---HART® ver. 5 a 7
    • ikona parametru ---Bluetooth® ver. 5.0 (BLE)
    • ikona parametru materiálMateriál: 316L, 316Ti, Titan Gr.2, SSC-6Mo, Hastelloy C276, PVDF, PP
    • ikona parametru krytíKrytí: IP65 - IP68

    Modely hladinoměrů

    BNA-S (standardní)
    BNA-C (kompaktní)
    BNA-H (vysokotlaké)
    BNA-P (plastové)
    BNA-J (pro parní otápění)
    BNA-L (pro kapalné plyny)
    BNA-X (speciální materiál)

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.

    Popis

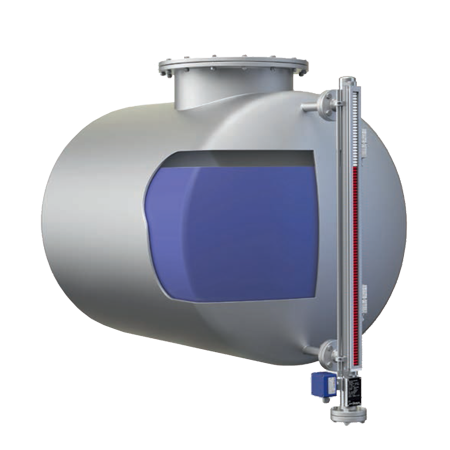

    Magnetický obtokový stavoznak model BNA od výrobce KSR Kuebler/WIKA je umístěn z boku nádrže mimo prostor měření. Je tvořen obtokovou komorou s vnitřním plovákem, který má v sobě integrovaný permanentní magnet, v kontaktu s měřeným médiem je tedy pouze plovák a vnitřní část tělesa stavoznaku. Vně komory je umístěna zobrazovací lišta s otočnými dvoubarevnými segmenty (válečky). Ty mají také své vlastní permanentní magnety, které jsou ovlivňovány magnetem plováku kopírujícího hladinu. Při ovlivnění dochází k otáčení segmentů, čímž z pohledu pozorovatele nastane změna jejich barvy. Hranice mezi barvami signalizuje úroveň hladiny. Magnetické pole plováku působí i na blízké okolí obtokové komory, kde ovládá další instalované měřicí prvky (limitní spínače, kontinuální snímače).


    Magnetický obtokový stavoznak

    Vlastnosti

    • magnetická dvoubarevná zobrazovací lišta (indikace výšky hladiny bez nutnosti napájení), s možností přídavného LED osvětlení
    • spojité měření hladiny (i mezihladiny) s volitelným rozlišením, standardně do výšky 6 m
    • senzor s výstupním signálem 4 – 20 mA s možností HART® (ver. 5 až 7) nebo rozhraním Bluetooth® (BLE 5.0), FOUNDATION™ fieldbus a PROFIBUS PA
    • volitelná kombinace místního zobrazení, proudového výstupu a limitních spínačů
    • individuální konstrukce na přání zákazníka
    • použití pro teploty -196 °C až +450 °C, provozní tlak vakuum až 40 MPa, hustota ρ ≥ 340 kg/m3
    • materiál nerez 316L, 316Ti (včetně povrchové úpravy ECTFE a PTFE), Titan Gr.2, Hastelloy C276, nebo plast (PVDF, PP)
    • certifikáty: PED, ATEX (Ex h), EAC (TR CU), GOST, DNV GL
    • možnost rozšíření standardní záruky
    • na přání možné dodat s tepelnou izolací a otápěním
    • krytí IP65 – IP68

    Použití

    • chemický a petrochemický průmysl
    • těžba ropy a zemního plynu
    • energetická zařízení, turbíny a elektrárny
    • vodohospodářství
    • potravinářství
    • farmacie

    Logo Ex
    Hladinoměry BNA mohou být dodány v provedení pro montáž do prostředí s nebezpečím výbuchu (Ex).

    Stavoznaky Phoenix (710.xxx.0) byly nahrazeny stavoznaky KSR Kuebler/WIKA s typovým označením BNA.

    Magnetická zobrazovací lišta BMD pro magnetický obtokový stavoznak BNA

    Model BMD

    Magnetická zobrazovací lišta

    Pro magnetický obtokový stavoznak BNA

    katalogový list


    Magnetické zobrazovací lišty slouží jako nepřetržitá vizuální indikace hladiny pomocí dvoubarevných segmentů bez potřeby napájecího zdroje. Jsou tlakotěsně a plynotěsně odděleny od komory. Na přání lze dodat s LED osvětlením i pro výbušné prostředí.


    Limitní spínač BGU pro magnetický obtokový stavoznak BNA

    Model BGU

    Limitní spínač

    Pro magnetický obtokový stavoznak BNA

    katalogový list

    Limitní spínače slouží ke zjištění hranic úrovně plnění, generují binární signál, který může ovládat řídicí zařízení. K dispozici jsou varianty s různým schválením včetně SIL 1.

    Kontinuální odporový snímač BLR pro magnetický obtokový stavoznak BNA

    Model BLR

    Kontinuální odporový snímač

    Pro magnetický obtokový stavoznak BNA

    katalogový list


    Snímače s odporovým řetězcem se používají pro nepřetržité kontinuální sledování a záznam úrovně hladiny v kombinaci s externím převodníkem, který mění odporový signál na analogový výstup úměrný výšce hladiny. Převodníky jsou také k dispozici v programovatelných verzích 4 – 20 mA HART® (verze 5 a 7) nebo s komunikacemi Bluetooth® (BLE 5.0), PROFIBUS® PA a FOUNDATION™ Fieldbus.


    Kontinuální magnetostrikční snímač BLM pro magnetický obtokový stavoznak BNA

    Model BLM

    Kontinuální magnetostrikční snímač

    Pro magnetický obtokový stavoznak BNA

    katalogový list


    Magnetostrikční snímače se používají pro nepřetržité a vysoce přesné kontinuální sledování a záznam úrovně hladiny v kombinaci s externí jednotkou, která převádí signál generovaných torzních kmitů vzniklých magnetických polí na analogový výstup. Vyhodnocovací jednotka je k dispozici s výstupem v programovatelné verzi 4 – 20 mA HART® (verze 6 a 7).


    Plovák BFT pro magnetický obtokový stavoznak BNA

    Model BFT

    Plovák

    Pro magnetický obtokový stavoznak BNA

    katalogový list


    Plováky s vestavěným permanentním magnetem pro obtokové magnetické stavoznaky jsou dodávány v různých provedeních. Jejich průměr, délka a materiál jsou závislé na vlastnostech měřeného média. Základními ovlivňujícími faktory pro výběr vhodného plováku jsou procesní parametry média, jako hustota, teplota a tlak. Dále také například korozívní odolnost vůči médiu a jiné.


    Externí displeje BA504G a BA504G-SS pro kontinuální snímače BLR a BLM

    Model BA304G a BA504G

    Externí displej pro montáž na stěnu

    Pro kontinuální snímač BLR a BLM

    katalogový list


    Externí displej pro montáž na stěnu nebo pomocí třmenu na konstrukci slouží jako zobrazovač hodnot převodníku snímačů BLR a BLM. Displej se 4 velkými číslicemi je napájený z proudové smyčky. Jeho vysokou odolnost IP66 zaručuje robustní pouzdro z kompozitu GRP nebo nerezové oceli. K dispozici jsou i verze pro snímače s jiskrovou bezpečností a pevným závěrem.


    Separátor magnetických částic pro magnetický obtokový stavoznak BNA

    Model MPT

    Magnetický separátor částic

    Pro magnetický obtokový stavoznak BNA

    katalogový list


    Magnetický separátor částic je instalován přímo v procesním potrubí mezi magnetickým obtokovým stavoznakem a nádobou. Zachytává magnetické částice z proudu kapaliny a brání jim v ovlivňování měřidla. Dodáván je v páru, pro spodní procesní připojení s magnetem, pro horní bez magnetu.

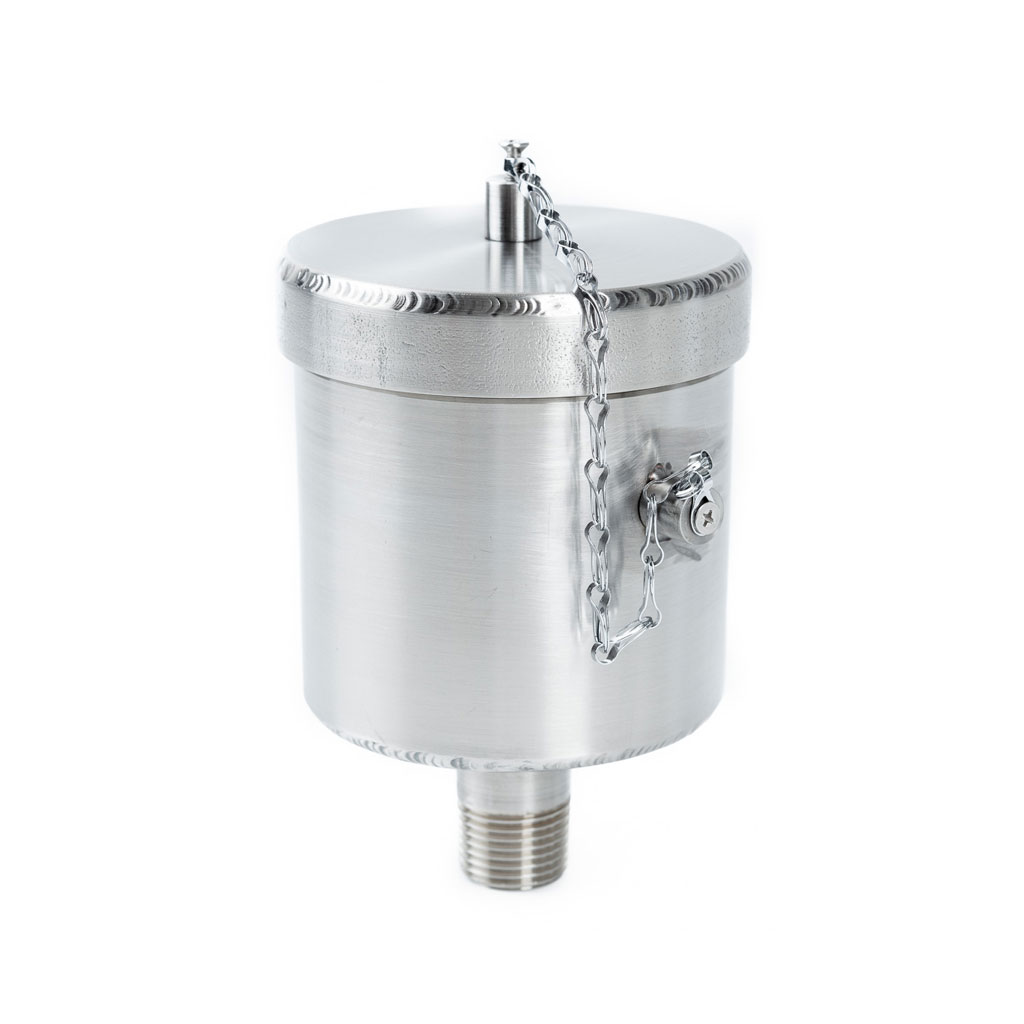

    Nálevka pro magnetický obtokový stavoznak BNA

    Model FNL

    Nálevka

    Pro magnetický obtokový stavoznak BNA

    Nálevka slouží jako příslušenství pro testování magnetických obtokových stavoznaků. Instaluje se místo odvzdušňovací zátky, čímž usnadňuje do stavoznaku nalít testovací kapalinu, zpravidla vodu.

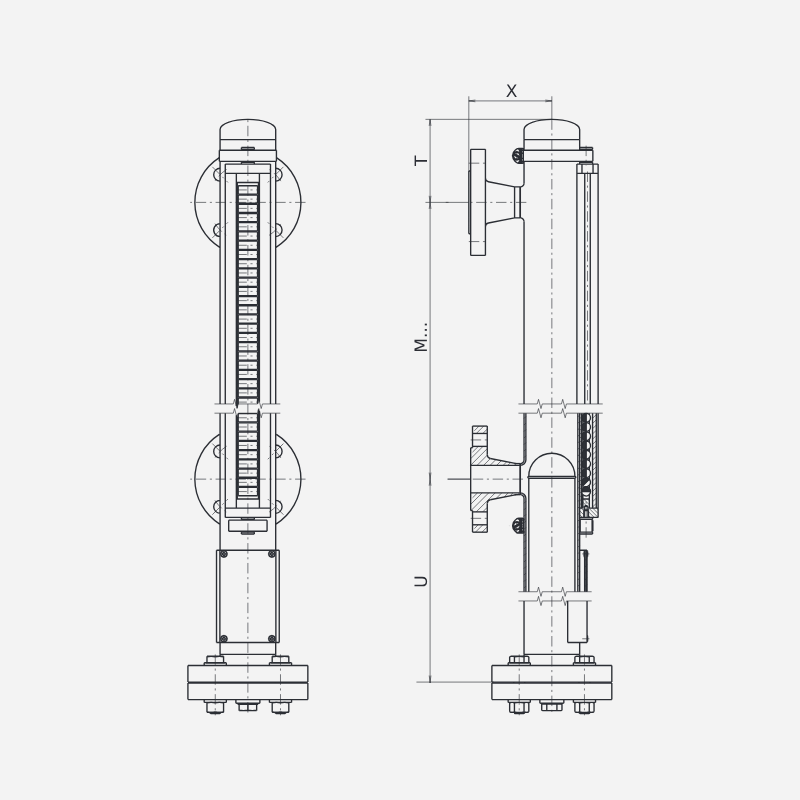

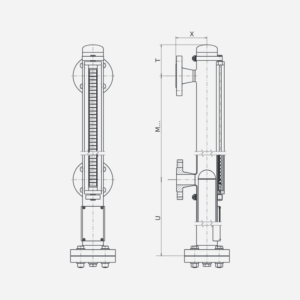

    Tvorba objednacího kódu

    1 2 3 4 5 6 7 8 9
    BNA 25/16/C MG M1.000 V60x2 MRA/SK 3/M ZVSS 200 Ex

    BNA

    1. typ
    2. procesní připojení
    3. kontinuální snímač (volitelné)
    4. rozteč M
    5. materiál a rozměr obtokové komory
    6. magnetická zobrazovací lišta (volitelné)
    7. limitní spínač (volitelné)
    8. plovák
    9. schválení (volitelné)

    Příklady kódů

    BNA-EN25/40/B1-MG-M500-V60x2-MRA/SKC-ZVSS 200
    BNA-EN25/40/C-MG-M700-XL60x2-ZTSS150/PN25/R48H
    BNA-25/16/C-MG-M1.000-V60x2,77-MRA-ZVSS185/PN25/R48H
    BNA-GM3/4″-MG-M1.200-V64x2-MRA-1/M-ZTS215/PN40/A110
    BNA-EN20/16/D-M1.400-L60x2-MRA-4/M-ZVSS225/PN25/R48H-Ex

    Podrobný dokument věnovaný tvorbě objednacího kódu naleznete v záložce Dokumentace.

    Magnetický obtokový stavoznak BNA-S skladem!

    71 500,00 Kč 35 000,00 Kč
    uvedená cena je bez 21 % DPH

    BNA-EN25/16/E-MG-M2.250-V60x2-MRA-ZVSS185/PN25/R48H

    Procesní připojení: Příruba s nákružkem EN 1092-1 DN 25 PN 16 Form E
    Rozteč připojení (střed-střed): 2250 mm
    Hustota média: 950 kg/m³ (min. 830 kg/m³)
    Teplotní rozsah: -10 °C … 100°C
    Pracovní tlak: 16,0 bar

    Včetně kontinuálního odporového snímače s výstupem 4-20 mA HART®.

    Obtokový plovákový stavoznak - starší provedení s červeně lakovanými prvky


    Kompletní konfiguraci stavoznaku naleznete v datasheetu.
