Lankové enkodéry SZG (pro měření délek)

logo D-Ex info@dex.cz | +420 541 423 211
  • Lankové enkodéry SZG (pro měření délek) Draw-wire encoders (draw-wire systems SZG with encoder)

    prodloužená záruka 60 mesíců Lankové enkodéry SZG (pro měření délek)
    Lankové enkodéry SZG (pro měření délek)
    Lankové enkodéry SZG (pro měření délek)

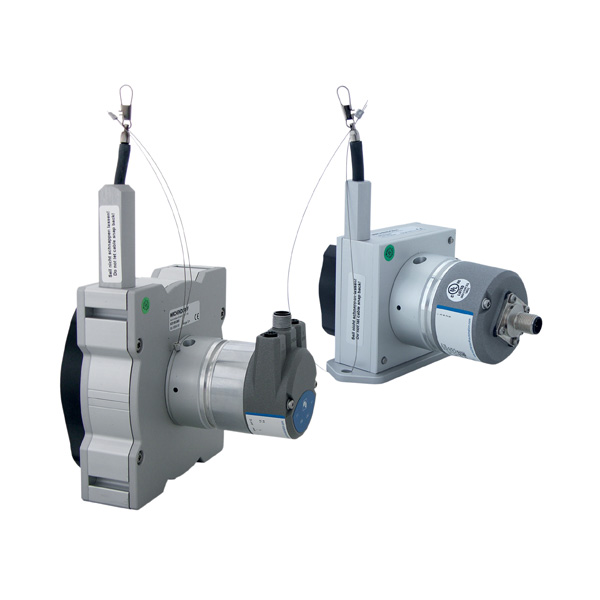

    Kombinace lankového mechanizmu SZG a enkodéru, odvíjecí se lanko slouží pro měření délek.

    Země původu - Země původu
    Země původu

    Wachendorff Automation specialisté

    • ikona parametru délkaDélka: až 40 m
    • ikona parametru přesnostPřesnost: až ±0,05 %
    • ikona parametru výstupVýstup: inkrementální/absolutní
    • ikona parametru teplotaTeplota: -20 °C až +85 °C
    • ikona parametru krytíKrytí: IP65

    Lankové mechanismy SZG s enkodéry se považují za nejbezpečnější a nejúčinnější zařízení pro detekci polohy, rychlosti a délky pojezdu, např. u jeřábových ramen, hydraulických válců nebo šnekových dopravníků. Kombinace odvíjejícího se lanka ve spojení s inkrementálními a absolutními enkodéry Wachendorff dává skvělou zpětnou vazbu a díky své robustní konstrukci lze tento systém použít také v kritických oblastech. Kompaktní konstrukce minimalizuje potřebný prostor, poloha kabelového vývodu může být stanovena individuálně pomocí montážní konzoly.

    • robustní lankové mechanismy pro měření délek od 1 250 mm až do 40 000 mm
    • použití v kombinaci s inkrementálním nebo absolutním enkodérem
    • precizní mechanika s vysokým stupněm linearity
    • snadná a rychlá montáž

    Lankový systém SZG60 bez enkodéru

    SZG60

    Lankový systém SZG60

    Měřicí rozsah: 0 mm až 1250 mm
    Výstup: inkrementální, CANopen nebo SSI
    Krytí IP65

    Stáhnout prospekt

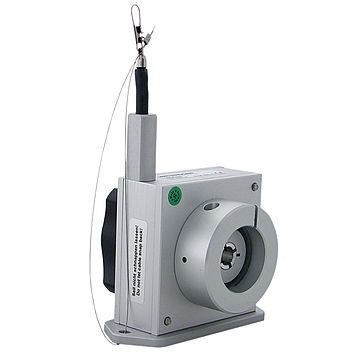

    Lankový systém SZG95 s enkodérem WDGI58B nebo WDGA58B

    SZG95

    Lankový systém SZG95 s enkodérem WDGI58B nebo WDGA58B

    Měřicí rozsah: 0 mm až 3000 mm
    Výstup: inkrementální nebo absolutní
    Obvod bubnu = 200 mm

    Stáhnout prospekt

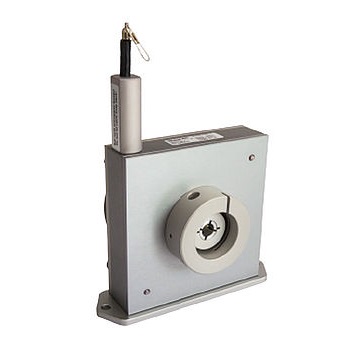

    Lankový systém SZG140 s enkodérem WDGI58B nebo WDGA58B

    SZG140

    Lankový systém SZG140 s enkodérem WDGI58B nebo WDGA58B

    Měřicí rozsah: 0 mm až 5000 mm
    Výstup: inkrementální nebo absolutní
    Obvod bubnu = 317.68 mm

    Stáhnout prospekt


    Lankový systém SZG165 s enkodérem WDGI58B nebo WDGA58B

    SZG165

    Lankový systém SZG165 s enkodérem WDGI58B nebo WDGA58B

    Měřicí rozsah: 8 m, 10 m, 20 m, 40 m
    Výstup: inkrementální nebo absolutní
    Obvod bubnu = 357.14 mm (8 m) / 333.33 mm (10, 20, 40 m)

    Stáhnout prospekt
