Enkodéry s měřicím kolečkem LMS (pro měření délek)

logo D-Ex info@dex.cz | +420 541 423 211

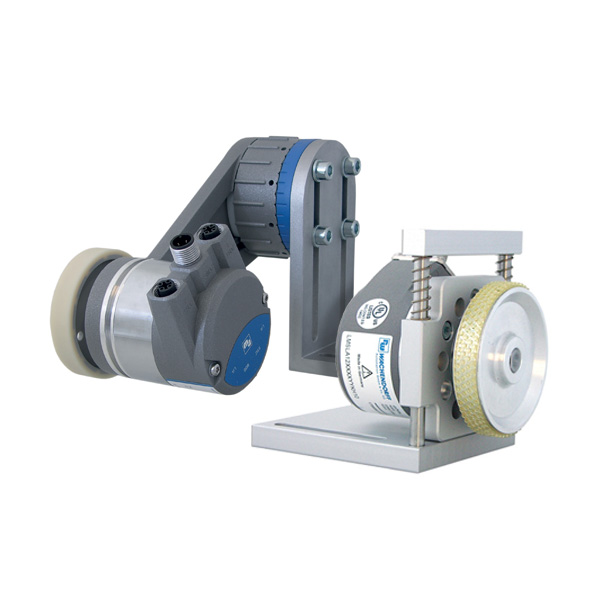

  • Enkodéry s měřicím kolečkem LMS (pro měření délek) Length measurement systems LMS (measuring wheel encoders)

    prodloužená záruka 60 mesíců Systémy měření délky LMS

    Kontaktní měření lineárních pohybů přímo na měřeném povrchu systémy s měřicím kolečkem

    Země původu - Země původu
    Země původu

    Wachendorff Automation specialisté

    • ikona parametru otáčkyOtáčky: až 12 000 rpm
    • ikona parametru přesnostPřesnost: až 0,003 mm
    • ikona parametru výstupVýstup: inkrementální/absolutní
    • ikona parametru teplotaTeplota: -10 °C až +70 °C
    • ikona parametru krytíKrytí: IP67

    Systémy měření délek LMS jsou kompaktní a spolehlivé systémy, které pomocí kolečka snímají lineární pohyby a skrze enkodér je převádí na hodnoty rychlosti, pozice nebo délky pojezdu např. u dopravních pásů, pásů filmu / papíru nebo kartonových obalů. Integrovaná pružina přítlačného ramene zajišťuje trvalý tlak kolečka na povrch, a tím i měření bez nežádoucího prokluzu.

    Vaše nejvyšší požadavky s měřicími systémy naleznete u našich modelů LMSMA2x / 3x, kde jsou zaznamenávány stálé a přesné výsledky měření pomocí optimálního měření v nejrůznějších podmínkách, vyplývajících z:

    • nastavitelný přítlak odpruženého ramene
    • rozlišení až 0,008 mm/pulz pro inkrementální systémy
    • rozlišení až 0,003 mm/pulz pro absolutní systémy
    • měřicí kola pro různé druhy povrchů

    Díky vysoce kompaktnímu designu splňují nároky na malý prostor a současně nabízejí dlouhou životnost a vysokou mechanickou robustnost všech součástí. Velkou výhodou těchto systémů je rychlá a flexibilní montáž na stroj.

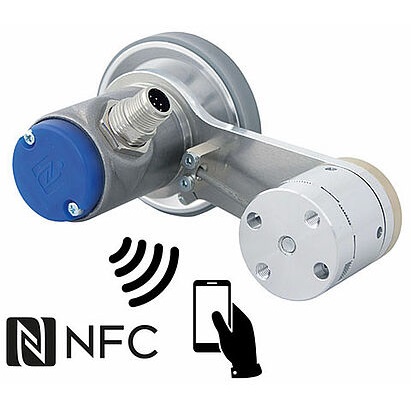

    Systém měření délky LMSCA22-WDGN

    LMSCA22-WDGN

    Robustní systém měření délky LMSCA22-WDGN

    Konfigurovatelný přes NFC

    Kompaktní systém s novým odpruženým ramenem,
    včetně enkodéru WDGN 36A,
    a 200 mm měřicího kola.

    • volitelný výstup TTL/HTL přes NFC
    • volitelné rozlišení 1 až 16 384 pulzů/otáčku přes NFC

    Stáhnout prospekt

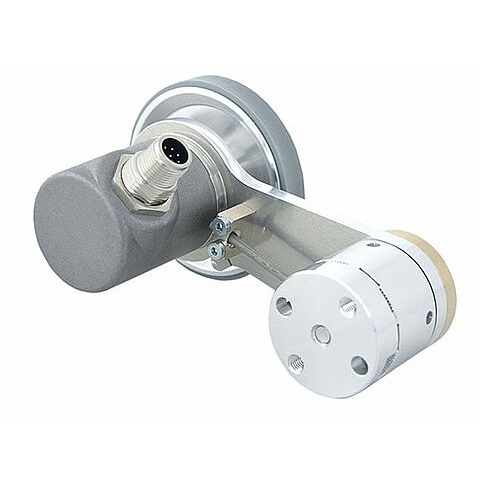

    Systém měření délky LMSCA22

    LMSCA22-WDGP

    Robustní systém měření délky LMSCA22-WDGP

    Kompaktní systém s novým odpruženým ramenem,
    včetně enkodéru WDGP 36A
    a 200 mm měřicího kola.

    Stáhnout prospekt

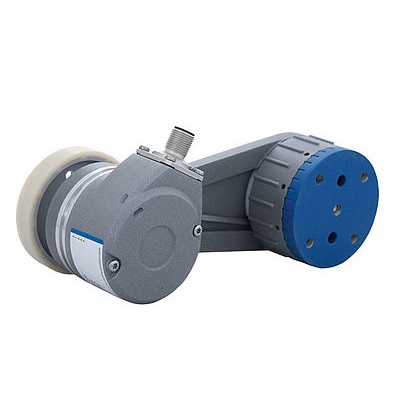

    Systémy měření délky LMSMA22

    LMSMA22

    Robustní systém měření délky LMSMA22

    Kompaktní systém s odpruženým ramenem,
    včetně enkodéru WDGI 58B
    a 200 mm měřicího kola.

    Stáhnout prospekt

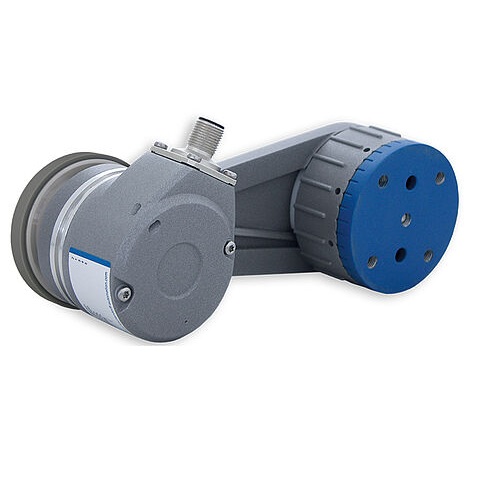

    Systémy měření délky LMSMA22 s kónickým hřídelem a měřicím kolečkem

    LMSMA22 (enkodér s kuželový hřídelem)

    Robustní systém měření délky LMSMA22-conical

    10x lepší soustředná tolerance než se standardním systémem LMSMA22

    Kompaktní systém s odpruženým ramenem,
    včetně speciálního enkodéru s kuželovým hřídelem
    a 200 mm měřicího kola KW fixovaného centrálním šroubem.

    Stáhnout prospekt


    Systémy měření délky LMSMA25

    LMSMA25

    Robustní systém měření délky LMSMA25

    Kompaktní systém s odpruženým ramenem,
    včetně enkodéru WDGI 58B
    a 500 mm měřicího kola.

    Stáhnout prospekt


    Systémy měření délky LMSMA32

    LMSMA32

    Robustní systém měření délky LMSMA32

    Kompaktní systém s odpruženým ramenem,
    včetně enkodéru WDGI 58B,
    200 mm měřicího kola
    a předem smontované úhlové konzoly.

    Stáhnout prospekt

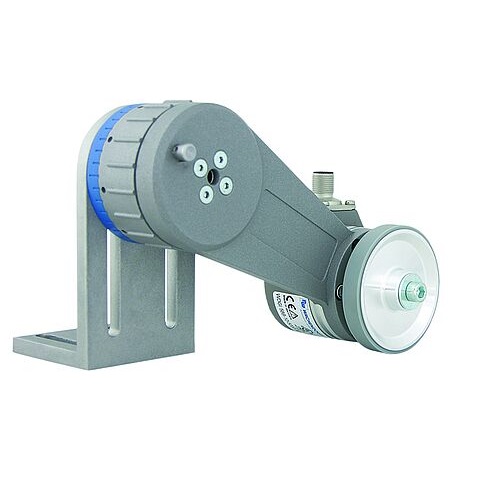

    Systémy měření délky LMSMA32 s kónickým hřídelem a měřicím kolečkem

    LMSMA32 (enkodér s kuželovým hřídelem)

    Robustní systém měření délky LMSMA32-conical

    10x lepší soustředná tolerance než se standardním systémem LMSMA32

    Kompaktní systém s odpruženým ramenem,
    včetně speciálního enkodéru s kuželovým hřídelem,
    200 mm měřicího kola KW fixovaného centrálním šroubem
    a předem smontované úhlové konzoly.

    Stáhnout prospekt


    Systém měření délky LMSCA32-WDGN

    LMSCA32-WDGN

    Robustní systém měření délky LMSCA32-WDGN

    Konfigurovatelný přes NFC

    Kompaktní systém s novým odpruženým ramenem,
    včetně enkodéru WDGN 36A,
    200 mm měřicího kola
    a předem smontované úhlové konzoly.

    • volitelný výstup TTL/HTL přes NFC
    • volitelné rozlišení 1 až 16 384 pulzů/otáčku přes NFC

    Stáhnout prospekt


    Systém měření délky LMSCA32

    LMSCA32-WDGP

    Robustní systém měření délky LMSCA32-WDGP

    Kompaktní systém s novým odpruženým ramenem,
    včetně enkodéru WDGP 36A,
    200 mm měřicího kola
    a předem smontované úhlové konzoly.

    Stáhnout prospekt


    Systémy měření délky LMSMA35

    LMSMA35

    Robustní systém měření délky LMSMA35

    Kompaktní systém s odpruženým ramenem,
    včetně enkodéru WDGI 58B,
    500 mm měřicího kola
    a předem smontované úhlové konzoly.

    Stáhnout prospekt


    Systémy měření délky LMSLA12

    LMSLA12

    Robustní systém měření délky LMSLA12

    Kompaktní systém s inkrementálním enkodérem,
    odpruženým držákem lineárního vyrovnání
    a měřicím kolem.

    Stáhnout prospekt

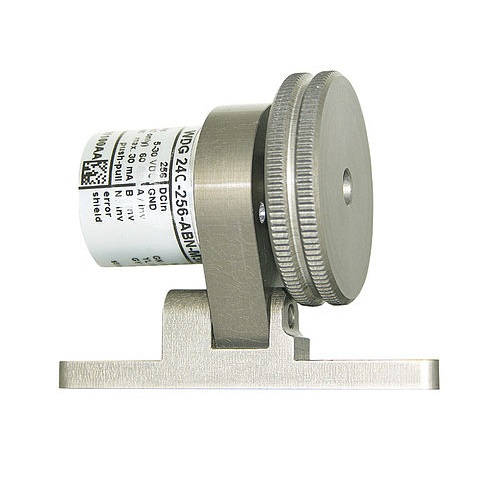

    Systémy měření délky LMS24

    LMS24

    Kompaktní systém měření délky a rychlosti LMS24

    Kompaktní systém s inkrementálním enkodérem WDG 24C,
    pružinovým ramenem
    a měřicím kolem.

    Oblasti použití: lepenka, měkké plasty, textil, dřevo, guma.

    Stáhnout prospekt

    Systémy měření délky s bezprokluzovým ozubeným kolem

    Osvědčené délkové měřicí systémy LMSCA a LMSMA mohou být vybaveny ozubeným kolem pro bezprokluzové měření. Díky ozubeným kolečkům vyrobeným z plastu není potřeba žádné další mazivo.

    Jednoduše namontujte příslušnou kolejnici na skluz nebo váš měřený objekt a měřicí systém s enkodérem a ozubeným kolem s pozitivním blokováním změří rychlost, délku a polohu bez prokluzu.



    Pro vysoké zatížení lze systémy měření délky použít také s kovovými ozubenými koly, v tomto případě je nutné dodatečné mazání.
