Absolutní enkodéry WDGA (CANopen a CANopen LIFT)

logo D-Ex info@dex.cz | +420 541 423 211
  • Absolutní enkodéry WDGA (CANopen a CANopen LIFT) Absolute encoders WDGA with CANopen and CANopen LIFT interface

    prodloužená záruka 60 mesíců Absolutní enkodéry WDGA (CANopen)
    5 roků záruka
    5 roků záruka

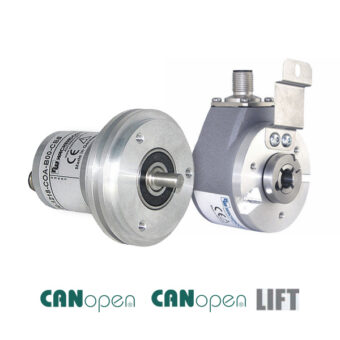

    Absolutní magnetické snímače WDGA s komunikačními protokoly CANopen a CANopen LIFT

    Země původu - Země původu
    Země původu

    Wachendorff Automation specialisté

    • ikona parametru otáčkyOtáčky: až 12 000 rpm
    • ikona parametru ---16/43-bit jedno/víceotáčkový
    • ikona parametru výstupVýstup: CANopen (LIFT)
    • ikona parametru teplotaTeplota: -40 °C až +85 °C
    • ikona parametru krytíKrytí: IP20 až IP67
    • ikona parametru ---Bez baterie

    Snímače/enkodéry série WDGA s komunikačními protokoly CANopen a CANopen LIFT

    Absolutní enkodéry WDGA jsou rotační snímače polohy a otáček, které poskytují okamžitou informaci o aktuální stavu. Díky patentované technologii EnDra® se tato informace neztratí ani po výpadku napájení, není zde použita ani záložní baterie. Pracují na magnetickém principu a dělí se na jednootáčkové a víceotáčkové.

    CANopen a CANopen LIFT jsou otevřené a standardizované protokoly pro harmonizaci komunikace mezi různými zařízeními používanými v automatizaci a především při stavbě a řízení výtahů. To znamená, že zařízení a komponenty na bázi CAN-Bus různých výrobců lze bez problémů kombinovat s našimi enkodéry do jednoho celkového systému.

    Enkodéry WDGA lze dodat i s jinými komunikačními protokoly jako jsou SSI, RS485, SAE J1939, Profibus, Profinet, EtherCAT, EtherNet/IP a také jako univerzální Industrial Ethernet, kde si zákazník může zvolit komunikační protokol dle potřeby jednoduchým nahráním požadovaného firmware.

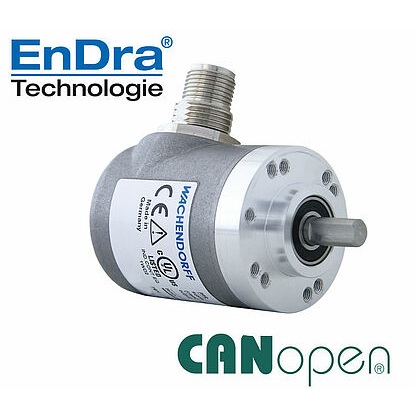

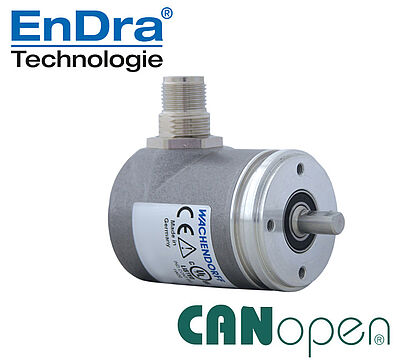

    Absolutní enkodér WDGA 36A CANopen

    Enkodér WDGA 36A CANopen

    Absolutní hřídelový snímač, magnetický, CANopen

    Příruba: Ø 36 mm
    Hřídel: Ø 6 mm, 8 mm
    jedno/víceotáčkový, 16/43 bit
    Komunikační profil dle CiA 301
    Profil zařízení pro enkodér CiA 406 V3.2 třída C2
    binární kód

    Stáhnout prospekt

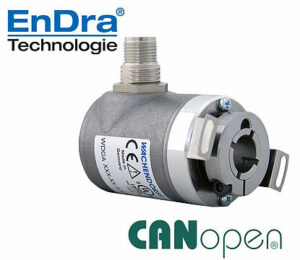

    Absolutní enkodér WDGA 36E CANopen

    Enkodér WDGA 36E CANopen

    Absolutní snímač s dutou hřídelí (neprůchozí otvor), magnetický, CANopen

    Pouzdro: Ø 36 mm
    Vrtání (neprůchozí): Ø 6 mm
    jedno/víceotáčkový, 16/43 bit
    Komunikační profil dle CiA 301
    Profil zařízení pro enkodér CiA 406 V3.2 třída C2
    binární kód

    Stáhnout prospekt


    Absolutní enkodér WDGA 36E CANopen

    Enkodér WDGA 36E CANopen

    Absolutní snímač s dutou hřídelí (neprůchozí otvor), magnetický, CANopen

    Pouzdro: Ø 36 mm
    Vrtání (neprůchozí): Ø 8, 10, 12, 14, 15 mm
    jedno/víceotáčkový, 16/43 bit
    Komunikační profil dle CiA 301
    Profil zařízení pro enkodér CiA 406 V3.2 třída C2
    binární kód

    Stáhnout prospekt

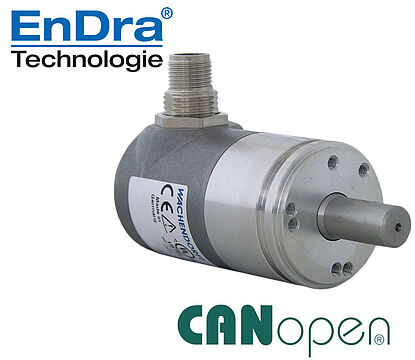

    Absolutní enkodér WDGA 36J CANopen

    Enkodér WDGA 36J CANopen

    Absolutní hřídelový snímač, magnetický, CANopen

    Vysoký stupeň krytí IP67 + IP69K,
    Odolnost proti mytí tlakovou vodu/párou
    Vysoké zatížení hřídele: 300 N axiální/radiální

    Pouzdro: Ø 36 mm
    Hřídel: Ø 10 mm
    jedno/víceotáčkový, 16/43 bit
    Komunikační profil dle CiA 301
    Profil zařízení pro enkodér CiA 406 V3.2 třída C2
    binární kód

    Stáhnout prospekt

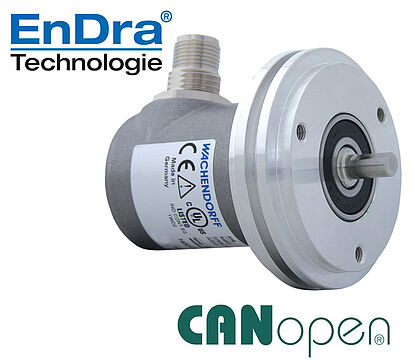

    Absolutní enkodér WDGA 58A CANopen

    Enkodér WDGA 58A CANopen

    Absolutní hřídelový snímač, magnetický, CANopen

    Příruba: Ø 58 mm
    Hřídel: Ø 6, 10 mm
    jedno/víceotáčkový, 16/43 bit
    Komunikační profil dle CiA 301
    Profil zařízení pro enkodér CiA 406 V3.2 třída C2
    binární kód

    Stáhnout prospekt

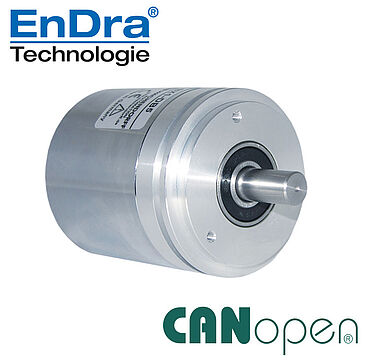

    Absolutní enkodér WDGA 58A CANopen galvanicky izolovaný

    Enkodér WDGA 58A CANopen galvanicky izolovaný

    Absolutní hřídelový snímač, magnetický, CANopen

    Příruba: Ø 58 mm
    Hřídel: Ø 6, 8, 10 mm, 3/8″
    jedno/víceotáčkový, 16/43 bit
    Komunikační profil dle CiA 301
    Profil zařízení pro enkodér CiA 406 V3.2 třída C2
    binární kód

    Stáhnout prospekt

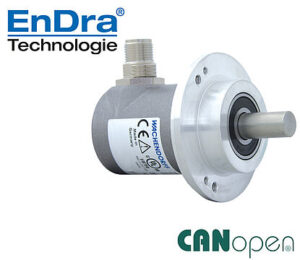

    Absolutní enkodér WDGA 58B CANopen

    Enkodér WDGA 58B CANopen

    Absolutní hřídelový snímač, magnetický, CANopen

    Příruba: Ø 58 mm
    Hřídel: Ø 6, 10 mm
    jedno/víceotáčkový, 16/43 bit
    Komunikační profil dle CiA 301
    Profil zařízení pro enkodér CiA 406 V3.2 třída C2
    binární kód

    Stáhnout prospekt


    Absolutní enkodér WDGA 58B CANopen galvanicky izolovaný

    Enkodér WDGA 58B CANopen galvanicky izolovaný

    Absolutní hřídelový snímač, magnetický, CANopen

    Příruba: Ø 58 mm
    Hřídel: Ø 6, 8, 10 mm, 3/8″
    jedno/víceotáčkový, 16/43 bit
    Komunikační profil dle CiA 301
    Profil zařízení pro enkodér CiA 406 V3.2 třída C2
    binární kód

    Stáhnout prospekt

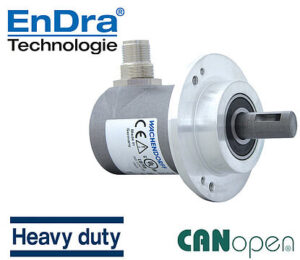

    Absolutní enkodér WDGA 58D CANopen

    Enkodér WDGA 58D CANopen

    Absolutní hřídelový snímač, magnetický, CANopen

    Příruba: Ø 58 mm
    Hřídel: Ø 12 mm
    jedno/víceotáčkový, 16/43 bit
    Komunikační profil dle CiA 301
    Profil zařízení pro enkodér CiA 406 V3.2 třída C2
    binární kód

    Stáhnout prospekt

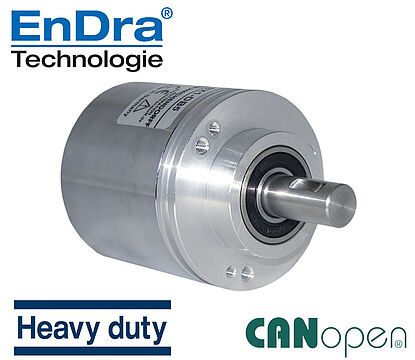

    Absolutní enkodér WDGA 58D CANopen galvanicky izolovaný

    Enkodér WDGA 58D CANopen galvanicky izolovaný

    Absolutní hřídelový snímač, magnetický, CANopen

    Příruba: Ø 58 mm
    Hřídel: Ø 12 mm
    jedno/víceotáčkový, 16/43 bit
    Komunikační profil dle CiA 301
    Profil zařízení pro enkodér CiA 406 V3.2 třída C2
    binární kód

    Stáhnout prospekt

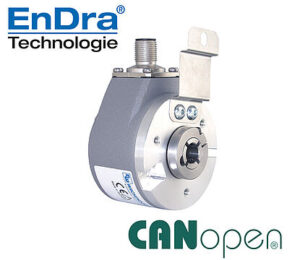

    Absolutní enkodér WDGA 58E CANopen

    Enkodér WDGA 58E CANopen

    Absolutní snímač s dutou hřídelí (neprůchozí otvor), magnetický, CANopen

    Pouzdro: Ø 58 mm
    Vrtání (neprůchozí): Ø 12, 14 mm;
    s adaptérem Ø 6, 6,35 (1/4′), 7, 8, 9,525 (3/8′), 10 mm
    jedno/víceotáčkový, 16/43 bit
    Komunikační profil dle CiA 301
    Profil zařízení pro enkodér CiA 406 V3.2 třída C2
    binární kód

    Stáhnout prospekt

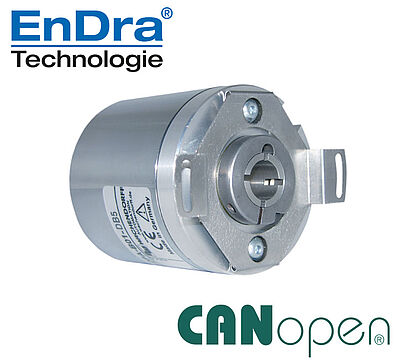

    Absolutní enkodér WDGA 58E CANopen galvanicky izolovaný

    Enkodér WDGA 58E CANopen galvanicky izolovaný

    Absolutní snímač s dutou hřídelí (neprůchozí otvor), magnetický, CANopen

    Pouzdro: Ø 58 mm
    Vrtání (neprůchozí): Ø 12, 14 mm;
    s adaptérem Ø 6, 6,35 (1/4′), 7, 8, 9,525 (3/8′), 10 mm
    jedno/víceotáčkový, 16/43 bit
    Komunikační profil dle CiA 301
    Profil zařízení pro enkodér CiA 406 V3.2 třída C2
    binární kód

    Stáhnout prospekt

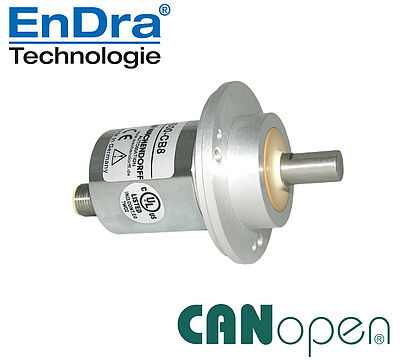

    Absolutní enkodér WDGA 58S CANopen

    Enkodér WDGA 58S CANopen

    Absolutní hřídelový snímač, magnetický, CANopen

    Korozní odolnost proti působení soli podle IEC 60068-2-11
    Odolnost proti mytí tlakovou vodu/párou

    Příruba: Ø 58 mm
    Hřídel: Ø 10 mm
    jedno/víceotáčkový, 16/43 bit
    Komunikační profil dle CiA 301
    Profil zařízení pro enkodér CiA 406 V3.2 třída C2
    binární kód

    Stáhnout prospekt

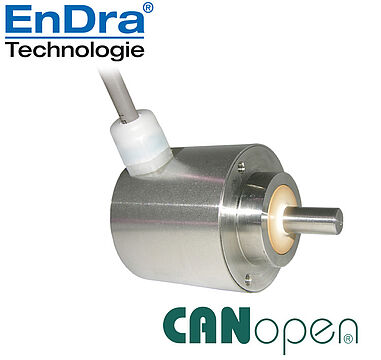

    Absolutní enkodér WDGA 58V CANopen

    Enkodér WDGA 58V CANopen

    Absolutní hřídelový snímač, magnetický, CANopen

    Vhodný zvláště pro potravinářský a nápojový průmysl
    Zvýšená odolnost proti kyselinám a zásadám

    Příruba: Ø 58 mm
    Hřídel: Ø 10 mm
    jedno/víceotáčkový, 16/43 bit
    Komunikační profil dle CiA 301
    Profil zařízení pro enkodér CiA 406 V3.2 třída C2
    binární kód

    Stáhnout prospekt

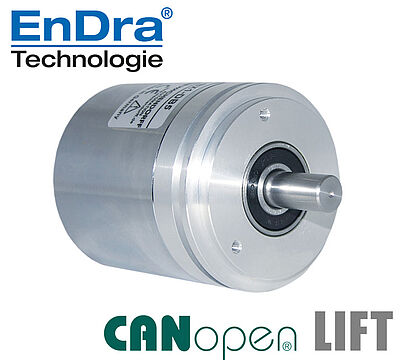

    Absolutní enkodér WDGA 58A CANopen LIFT galvanicky izolovaný

    Enkodér WDGA 58A CANopen LIFT galvanicky izolovaný

    Absolutní hřídelový snímač, magnetický, CANopen LIFT

    Příruba: Ø 58 mm
    Hřídel: Ø 6, 8, 10 mm, 3/8″
    jedno/víceotáčkový, 16/32 bit
    Komunikační profil dle CiA 301
    Aplikační vrstva: CANopen Lift CiA 417
    binární kód

    Stáhnout prospekt

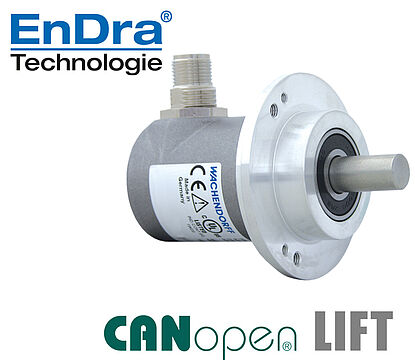

    Absolutní enkodér WDGA 58B CANopen LIFT

    Enkodér WDGA 58B CANopen LIFT

    Absolutní hřídelový snímač, magnetický, CANopen LIFT

    Příruba: Ø 58 mm
    Hřídel: Ø 10 mm
    jedno/víceotáčkový, 16/32 bit
    Komunikační profil dle CiA 301
    Aplikační vrstva: CANopen Lift CiA 417
    binární kód

    Stáhnout prospekt

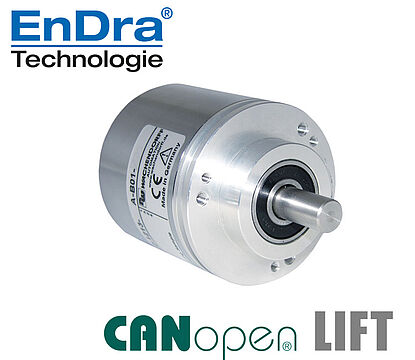

    Absolutní enkodér WDGA 58B CANopen LIFT galvanicky izolovaný

    Enkodér WDGA 58B CANopen LIFT galvanicky izolovaný

    Absolutní hřídelový snímač, magnetický, CANopen LIFT

    s konektorem D-SUB, 9-pin

    Příruba: Ø 58 mm
    Hřídel: Ø 6, 8, 10 mm, 3/8″
    jedno/víceotáčkový, 16/32 bit
    Komunikační profil dle CiA 301
    Aplikační vrstva: CANopen Lift CiA 417
    binární kód

    Stáhnout prospekt

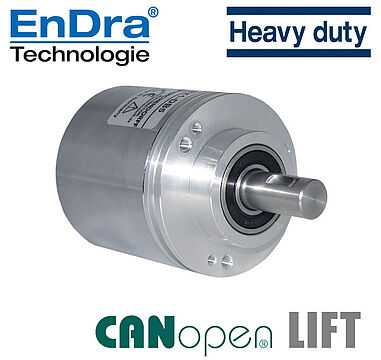

    Absolutní enkodér WDGA 58D CANopen LIFT galvanicky izolovaný

    Enkodér WDGA 58D CANopen LIFT galvanicky izolovaný

    Absolutní hřídelový snímač, magnetický, CANopen LIFT

    Příruba: Ø 58 mm
    Hřídel: Ø 12 mm
    jedno/víceotáčkový, 16/32 bit
    Komunikační profil dle CiA 301
    Aplikační vrstva: CANopen Lift CiA 417
    binární kód

    Stáhnout prospekt

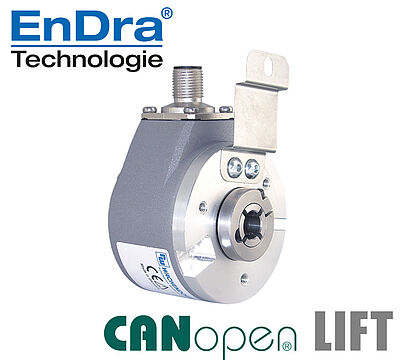

    Absolutní enkodér WDGA 58E CANopen LIFT

    Enkodér WDGA 58E CANopen LIFT

    Absolutní snímač s dutou hřídelí (neprůchozí otvor), magnetický, CANopen LIFT

    Příruba: Ø 58 mm
    Vrtání (neprůchozí): Ø 12, 14 mm;
    s adaptérem Ø 6, 6,35 (1/4″), 7, 8, 9,525 (3/8″), 10 mm
    jedno/víceotáčkový, 16/32 bit
    Komunikační profil dle CiA 301
    Aplikační vrstva: CANopen Lift CiA 417 V2.0
    binární kód

    Stáhnout prospekt

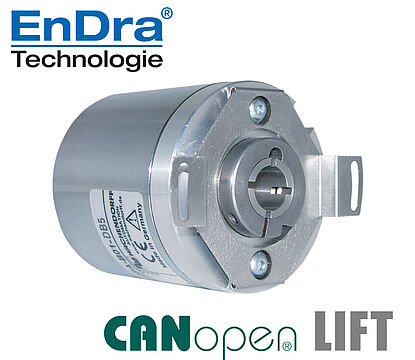

    Absolutní enkodér WDGA 58E CANopen LIFT galvanicky izolovaný

    Enkodér WDGA 58E CANopen LIFT galvanicky izolovaný

    Absolutní snímač s dutou hřídelí (neprůchozí otvor), magnetický, CANopen LIFT

    Příruba: Ø 58 mm
    Vrtání (neprůchozí): Ø 12, 14 mm;
    s adaptérem Ø 6, 6,35 (1/4′), 7, 8, 9,525 (3/8′), 10 mm
    jedno/víceotáčkový, 16/32 bit
    Komunikační profil dle CiA 301
    Aplikační vrstva: CANopen Lift CiA 417
    binární kód

    Stáhnout prospekt

    Příslušenství enkodérů Wachendorff

    Hřídelové spojky Wachendorff

    Hřídelové spojky

    Redukční pouzdra Wachendorff

    Redukční pouzdra

    Hřídelové adaptéry Wachendorff

    Hřídelové adaptéry

    Měřicí kola Wachendorff

    Měřicí kola

    Odpružené držáky a ramena Wachendorff

    Odpružené držáky

    Kabely a konektory Wachendorff

    Kabely a konektory

    Montážní prvky Wachendorff

    Montážní prvky

    Momentové podpory Wachendorff

    Momentové držáky

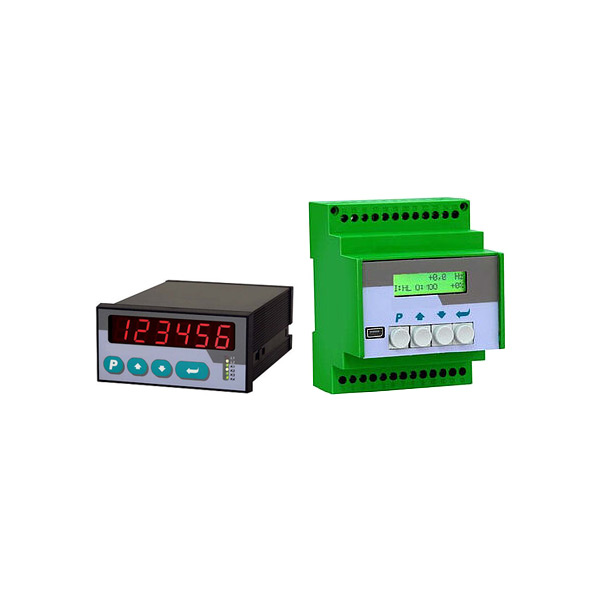

    Elektronické příslušenství pro enkodéry
