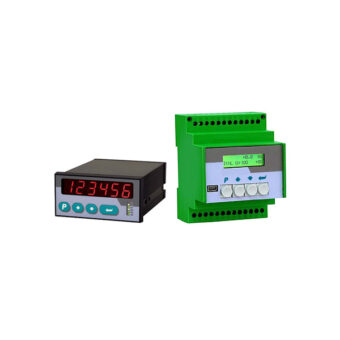

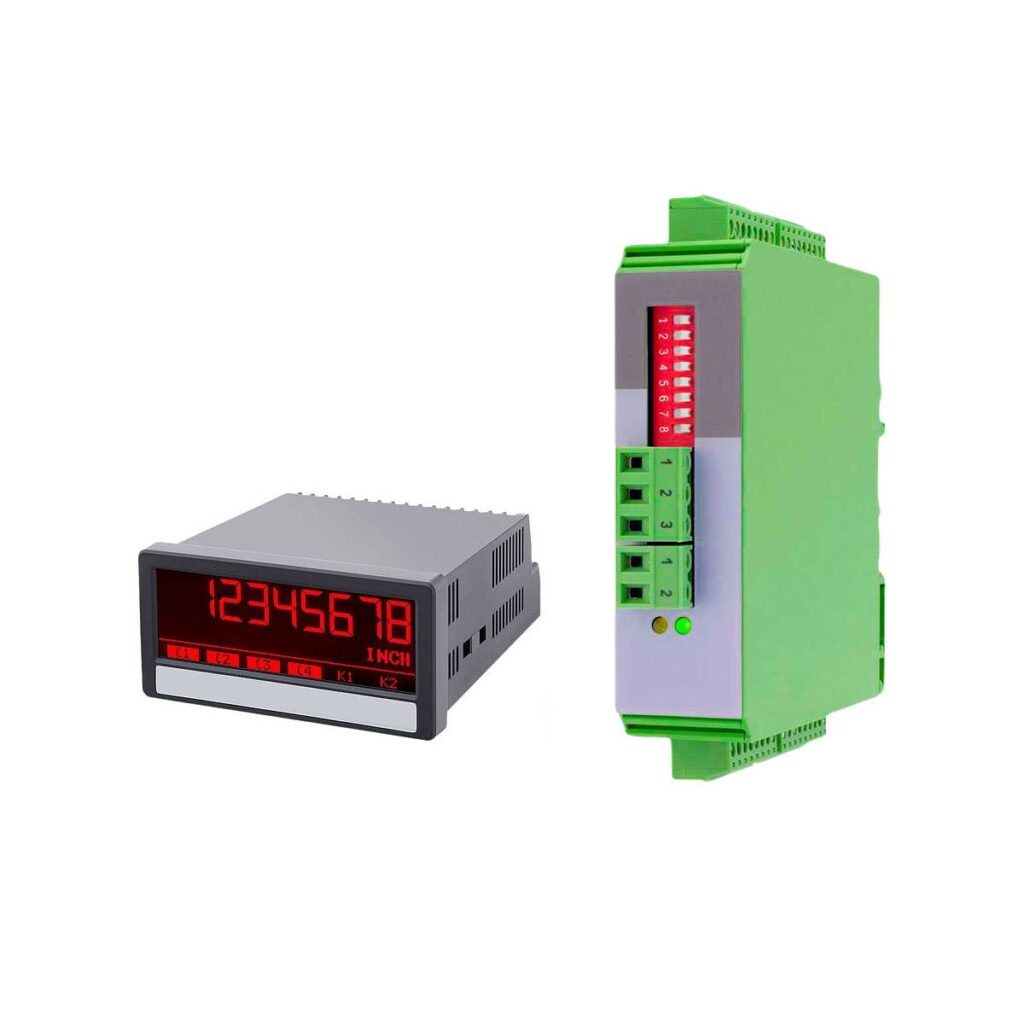

  • Elektronické příslušenství pro enkodéry Electronic accessories for encoders

    Displej WDG053XIOM pro absolutní enkodéry SSIČítač WDG043DZOMKřížový přepínač a splitter WDG012VGOMPulzní a frekvenční zesilovač WDG062MFOM

    Displej, čítač, pulzní a frekvenční zesilovač, křížový přepínač a splitter

    Země původu - Země původu
    Země původu

    Wachendorff Automation specialisté

    • ikona parametru ---1-řádkové displeje
    • ikona parametru ---Programovatelné
    • ikona parametru ---Ovládání dotykově/tlačítky
    • ikona parametru ---Intuitivní ovládání
    • ikona parametru ---Robustní pouzdro
    • vysoká univerzálnost
    • rychlé nastavení
    • robustnost

    Čítač WDG043DZOM pro inkrementální enkodéry

    WDG043DZOM

    Čítač pro inkrementální enkodéry

    Dva nezávislé vstupy pro pulzní signály A, /A, B, /B
    Volitelné provozní režimy: součtové nebo diferenciální počítadlo, indikátor délky, kalkulačka průměru a další
    Frekvenční rozsah 1 MHz (vstup a výstup)
    Rozhraní RS232 a vysokorychlostní analogový výstup

    Stáhnout prospekt


    Pulzní a frekvenční zesilovač WDG062MFOM

    WDG062MFOM

    Pulzní a frekvenční zesilovač pro inkrementální enkodéry

    Univerzální vstupy pro pulzní signály A, B, Z nebo A, /A, B, /B, Z, /Z
    Jednotka pro násobení vstupních impulzů proporcionálním faktorem F1 a recipročním faktorem F2,
    oba nastavitelné v rozsahu 0,005 až 9,9999
    Bezchybné násobení s přesným počtem impulzů na vstupu a výstupu, bez kumulativních chyb
    Sériové rozhraní a USB port pro komunikaci se vzdálenými jednotkami a PC

    Stáhnout prospekt


    Křížový přepínač a splitter WDG012VGOM

    WDG012VGOM

    Křížový přepínač a splitter pro inkrementální enkodéry

    Převodník úrovní, rozdělovač pulzů a křížový přepínač
    Dva vstupy pro pulzní signály A, B, Z nebo A, /A, B, /B, Z, /Z
    Nastavitelný na úrovně TTL/RS422 nebo HTL (10 až 30 voltů)
    Přepínání mezi kanály enkodéru

    Stáhnout prospekt

    Displej WDG053XIOM pro absolutní enkodéry SSI

    WDG053XIOM

    Displej pro absolutní enkodéry WDGA s rozhraním SSI

    Velký dotykový grafický displej
    Provoz jako Master nebo Slave s taktovací frekvencí až 1 MHz
    Vhodné pro všechny formáty SSI od 10 bitů do 32 bitů
    Intuitivní a jednoduchá parametrizace pomocí dotykové obrazovky a prostého textu

    Stáhnout prospekt


    CAN-USB analyzátor pro absolutní enkodéry WDGA

    CANUSBANALYZER

    CAN-USB analyzátor pro absolutní enkodéry WDGA

    Interface 1× USB-Bus, 1× CAN 2.0
    Napájení přes USB
    Software PCAN-View CAN-Monitor pro Windows® Vista / 7 / 8 / 10
    Ovladač a DLL knihovny pro Windows® Vista / 7 / 8 / 10


    Sada pro připojení CANopen enkodérů

    BGZ0000KIT-ZVK

    Sada pro připojení absolutních enkodérů WDGA s rozhraním CANopen

    2× T-konektor (samec/samice) [CTA-21-67-01]
    1× zakončovací odpor 120 Ohm s konektorem (samec) [CEW-120-67-S]
    1× zakončovací odpor 120 Ohm s konektorem (samice) [CEW-120-67-B]
    1× sběrnicový kabel s konektory M12×1 (samec/samice) [CVKA-5-67]
    1× CAN-USB analyzátor [CANUSBANALYZER]
