Popis

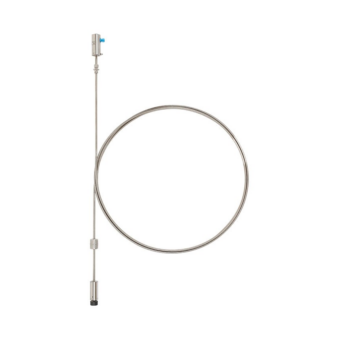

Magnetostrikční plovákový snímač hladiny model FLM-Tx-FLEX od výrobce KSR Kuebler/WIKA je kontinuální flexibilní hladinoměr umístěný shora do nádrže přímo v prostoru měření. Snímač je vybaven flexibilní částí ve formě vlnovce s opletem. Na spodní části snímače je umístěno závaží a magnetická patka, které slouží k upevnění a stabilizaci snímače. Flexibilní konstrukce snímače umožnuje instalaci v aplikacích s nízkými stropními světlostmi, jeho transport je také výrazně jednodušší. Magnetostrikční hladinoměry se vyznačují velmi vysokým rozlišením snímání. Jsou založeny na principu pohybu plováku podél vodící trubky, uvnitř které je umístěna feromagnetická struna (vlnovod). Plovák s vestavěným magnetem vytváří ve struně podélné magnetické pole. Jakmile začne strunou procházet elektrický impuls, vznikne okolo ní druhé magnetické pole, které je radiální. Protnutím obou magnetických polí je generováno torzní vlnění – impuls, který se přenáší konstantní rychlostí od měřeného místa k oběma koncům struny. Na jednom jejím konci je utlumený, na druhém se ve snímací hlavici převede na výstupní signál. S vysokou přesností je tak vyhodnocena poloha plováku.

Vlastnosti

• spojité měření výšky hladiny (mezihladiny), od 1,5 m do výšky až 22 m
• výstupní signál 4 – 20 mA s HART^® (ver. 6)
• rozlišení < 0,1 mm s přesností ±2 mm
• možnost zobrazení měřené hodnoty přímo na displeji
• individuální konstrukce na přání zákazníka
• použití pro teploty -40 °C až +85 °C, provozní tlak vakuum až 4 MPa, hustota ρ ≥ 400 kg/m³
• materiál nerez 316L
• procesní připojení přírubou nebo šroubením
• certifikáty: ATEX (Ex i/Ex d), UKCA, IECEx
• krytí IP68

Použití

• měření hladiny téměř všech kapalin vysokou přesností
• aplikace s nízkými stropními světlostmi
• přesné sledování hladiny v nádržích pro pohonné hmoty
• chemický a petrochemický průmysl
• výroba energie, elektrárny
• úprava užitkové a pitné vody
• potravinářský a nápojový průmysl
