Jiskrově bezpečné zobrazovače 4-20 mA, na stěnu

Určeno do prostředí s nebezpečím výbuchu - Ex Zobrazovače 4-20 mA
BA304E_BA304G_Smyčkp-ou napájené displejeJiskrově bezpečné zobrazovače 4-20 mA, do provozu_BA304E_BA304G

Jiskrově bezpečné (Exia) zobrazovače BA304E, BA324E, BA304G a BA324G napájené proudovou smyčkou 4-20 mA, k montáži do provozu, na stěnu i trubku v prostředí s nebezpečím výbuchu plynu a prachu Zóna 0, 1, 2 a 20, 21, 22

BEKA associates specialista

Josef Kocmánek | +420 775 757 223 | jkocmanek@dex.cz

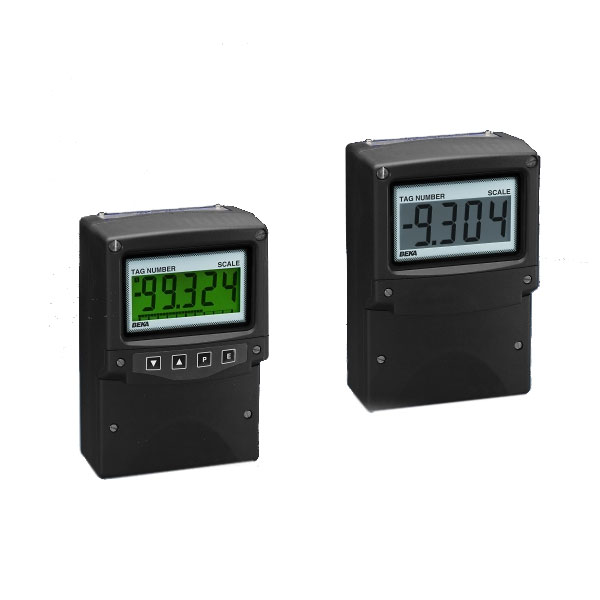

Jiskrově bezpečné zobrazovače čtvrté generace BA304E a BA324E napájené proudovou smyčkou 4-20 mA jsou vybaveny velkým, vysoce kontrastním displejem s širokými pozorovacími úhly. Dalšími vlastnostmi jsou rozšířená provozní teplota a množství standardních funkcí, dostupných dříve jako volitelné. K maximální spolehlivosti přístrojů přispívá lakování desek plošných spojů a rozsáhlé testování na teplotní a vibrační odolnost. Díky tomu je na tyto přístroje poskytována záruční lhůta tři roky.
Bez příplatku je možné zobrazovače objednat již nastavené dle požadavku zákazníka a doplněné o štítky s měřenou jednotkou a označením. Nicméně zobrazovače mohou být snadno přenastaveny na místě.

logo Ex

Vlastnosti:

  • certifikace jiskrová bezpečnost ATEX & IECEx, volitelně FM, cFM a INMETRO
  • velké displeje:
    • 4 místné – vysoké 34mm (BA304E, BA304G)
    • 5 místné – vysoké 29mm + sloupcový graf (BA324E a BA324G)
  • pouzdro z polyesteru vyztuženého skelnými vlákny (GRP) s krytím IP66
  • oddělený prostor svorkovnice u přístrojů řady E
  • vnější tlačítka v ceně přístroje u přístrojů řady G
  • provozní teplota -40°C až +70°C
  • vnitřní kalibrátor
  • funkce odmocniny a linearizace
  • funkce Tára

Volitelné:

  • vnější tlačítka pro přístroje řady E
  • podsvícení displeje – napájené z proudové smyčky 4-20mA, nebo samostatně
  • alarmy – dvojice limitních kontaktů
  • štítek s měřenou jednotkou a označovací štítek
  • označovací štítek z nerezové oceli
Typ BA304E BA324E BA304G BA324G
ba304e
ba324e ba304g ba324g
Montáž / Pouzdro  Do provozu / 141 x 212 Do provozu / 122 x 120
Oddělený prostor svorek   Ano Ne
Stupeň krytí IP66
Displej 4 místný, 34 mm vysoký 5 místný, 29 mm vysoký + sloupcový graf 4 místný, 34 mm vysoký  5 místný, 29 mm vysoký + sloupcový graf
Certifikace
 Evropa ATEX Skupina II Kategorie 1G
Ex ia IIC T5 Ga -40°C ≤ Ta ≤ +70°C
Skupina II Kategorie 1G
Ex ia IIC T5 Ga -40°C ≤ Ta ≤ +70°CSkupina II Kategorie 1D Ex ia IIIC T80°C Da IP66, -40°C ≤ Ta ≤ +70°C
 Mezinárodní IECEx Ex ia IIC T5 Ga -40°C ≤ Ta ≤ +70°C Ex ia IIC T5 Ga -40°C ≤ Ta ≤ +70°C

Ex ia IIIC T80°C Da IP66 -40°C ≤ Ta ≤ +70°C

Volitelné
Limitní kontakty (Alarmy) Ano
Podsvícení displeje napájené ze smyčky nebo samostatně Ano
Vnější tlačítka Ano Standardně
Štítek s měřenou jednotkou a štítek s označením (bez příplatku) Ano Ano (zásuvný)
Označovací štítek z nerezové oceli Ano
Certifikace USA FM a Kanada cFM Entity IS / I, II, III / A, B, C, D, E, F, G / T5 Ta = 70°C 4X; IP66
I / 0 / AEx ia IIC / T5 Ta = 70°CNon incendive NI / I / 2 / ABCD / T5
Ta = 70°C – NIFW
S / II / 2 / EFG / T5 Ta = 70°C – NIFW
S / III / T5 Ta = 70°C – NIFW
I / 2 / IIC / T5 Ta = 70°C – NIFW
Není k dispozici
Evropa ATEX Certifikace pro prach  Group II Category 1D Ex ia IIIC T80°C Da IP66, -40°C ≤ Ta ≤ +70°C Standardně
Mezinárodní IECEx Certifikace pro prach Ex ia IIIC T80°C Da IP66 -40°C ≤ Ta ≤ +70°C Standardně
Brazílie INMETRO Certifikace pro plyn Ex ia IIC T5 Ga -40°C ≤ Ta ≤ +70°C Není k dispozici
Brazílie INMETRO Certifikace pro prach Ex ia IIIC T80°C Da IP66 -40°C ≤ Ta ≤ +70°C Není k dispozici
BA304E BA324E BA304G BA324G
Katalogové listy EN flag EN flag EN flag EN flag
Certifikáty ATEX  EN flag  EN flag  EN flag  EN flag
 Certifikáty FM  EN flag  EN flag Není k dispozici Není k dispozici
 Certifikáty cFM  EN flag  EN flag  Není k dispozici  Není k dispozici
 Certifikáty  IECEx  EN flag  EN flag  EN flag  EN flag
 Certifikáty  INMETRO  EN flag  EN flag  Není k dispozici  Není k dispozici
 Certifikát Stupeň krytí  EN flag  EN flag  EN flag  EN flag
Návody k použití  EN flag  EN flag  EN flag  EN flag
 Zkrácený návod CS Flag CS Flag
 Provozní příručka  EN flag CS Flag  EN flagCS Flag  EN flagCS Flag  EN flagCS Flag
Prohlášení o shodě EN flag EN flag EN flag EN flag
Model BA304E BA324E BA304G BA324G BA304G-SS BA324G-SS
BA304E BA324E # BA304G BA324G  * BA304G-SS  * BA324G-SS  *
Mounting &
Enclosure
Field
141 x 212
Field
122 x 120
Stainless steel Field
122 x 120
Separate terminal
compartment
Yes No
Protection IP66
Display 4 digits
34mm high
5 digits
29mm high
+ bargraph
4 digits
34mm high
5 digits
29mm high
+ bargraph
4 digits
34mm high
5 digits
29mm high
+ bargraph
Model BA304E BA324E BA304G BA324G BA304G-SS BA324G-SS
BA304E BA324E # BA304G BA324G  * BA304G-SS  * BA324G-SS  *
Optional
Alarms Yes
Backlight,
which may
be loop or
separately
powered
Yes
External
push buttons
Yes Standard
Scale and tag
labelling
(no charge)
Yes Yes
Slide-in
Engraved stainless
steel legend plate
Yes
USA FM &
Canada cFM
Intrinsic safety
Class I Division 1
Groups A, B, C & D T5
Class II Division 1
Groups E, G & G T5
Class III T5
Class I Zone 0 AEx ia IIC T5
-40°C ≤ Ta ≤ +70°C
Standard

All models have ETL and cETL certification
See above

USA FM &
Canada cFM
Noninsendive
Class I, Div 2
Gp A, B, C, D T5
Class II, Div 2 Gp E, F, G T5
-40°C ≤ Ta ≤ +70°C
Standard

All models have ETL and cETL certification
See above

International
IECEx
Dust certification
Ex ia IIIC T80°C Da IP66
-40°C ≤ Ta ≤ +70°C
Standard
Europe ATEX
Dust certification
Group II Category 1D Ex ia IIIC
T80°C Da IP66
-40°C ≤ Ta ≤ +70°C
Standard
China CCC Ex
Dust certification
Ex iaD 20 T80°C -40°C ≤ Ta ≤ +70°C Standard
Model BA304E BA324E BA304G BA324G BA304G-SS BA324G-SS
BA304E BA324E # BA304G BA324G  * BA304G-SS  * BA324G-SS  *
Downloads
Datasheets PDFDownload PDFDownload
PDFDownload
PDFDownload
PDFDownload
PDFDownload
IECEx
certificates
PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload
ATEX
certificates
PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload
ETL
certificates
N/A N/A PDFDownload PDFDownload PDFDownload PDFDownload
FM
certificates
PDFDownload PDFDownload N/A N/A N/A N/A
cFM
certificates
PDFDownload PDFDownload N/A N/A N/A N/A
CCC Ex
certificates
PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload
CCOE/PESO
certificates
PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload
Ingress
certificates
PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload
Instruction
manuals
PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload
Abbreviated
manuals
PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload
Application
guide
PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload
Declarations
of Conformity
PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload
CAD files PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload PDFDownload

# Shown with optional external push buttons and backlight.
* Shown with optional backlight.

Model BA304E BA324E BA304G BA324G BA304G-SS BA324G-SS
BA304E BA324E # BA304G BA324G  * BA304G-SS  * BA324G-SS  *
Certification
International
IECEx
Ex ia IIC T5 Ga
-40°C ≤ Ta ≤ +70°C
Ex ia IIC T5 Ga
-40°C ≤ Ta ≤ +70°CEx ia IIIC T80°C Da IP66
-40°C ≤ Ta ≤ +70°C
Europe
ATEX
Group II Category 1G
Ex ia IIC T5 Ga -40°C ≤ Ta ≤ +70°C
Group II Category 1G
Ex ia IIC T5 Ga -40°C ≤ Ta ≤ +70°CGroup II Category 1D Ex ia IIIC T80°C Da IP66
-40°C ≤ Ta ≤ +70°C
USA ETL &
Canada cETL
Intrinsic safety
FM and cFM certification optional
See below
Class I, Div 1, Gp A, B, C, D T5
(USA & Canada)
Class I, Zone 0, AEx ia IIC T5 Ga (USA)
-40°C ≤ Ta ≤ 70°CClass II, Div 1, Gp E, F, G. Class III, Div 1
(USA & Canada)
Zone 20 AEx ia IIIC T80°C Da (USA)
-40°C ≤ Ta ≤ 60°CEx ia T5 Ga -40°C ≤ Ta ≤ 70°C (Canada)
Ex ia IIIC Da -40°C ≤ Ta ≤ 60°C (Canada)
USA ETL &
Canada cETL
Nonincendive
FM and cFM certification optional
See below
Class I, Div 2, Gp A, B, C, D T5
Class II, Div 2, Gp F, G
Class III, Div 2
-40°C ≤ Ta ≤ 70°C
China CCC Ex Ex ia IIC T5 Ga
-40°C ≤ Ta ≤ +70°C
Ex ia IIC T5 Ga
-40°C ≤ Ta ≤ +70°CEx iaD 20 T80°C
-40°C ≤ Ta ≤ +70°C
India CCOE/PESO Ex ia IIC T5 Ga
-40°C ≤ Ta ≤ +70°C
Ex ia IIC T5 Ga -40°C ≤ Ta ≤ +70°C

Ex ia IIIC T80°C Da IP66
-40°C ≤ Ta ≤ +70°C
