Absolutní enkodéry WDGA (PROFINET-IO, EtherCAT, EtherNet/IP a Universal-IE) Absolute encoders WDGA with PROFINET-IO, EtherCAT, EtherNet/IP and Universal-IE interface
Absolutní magnetické snímače WDGA s komunikačními protokoly PROFINET, EtherCAT, EtherNet/IP a Universal-IE
Wachendorff Automation specialisté
- Otáčky: až 8 000 rpm
- 16/43-bit jedno/víceotačkový
- Výstup: PN, EtherCAT, EtherNet a Universal-IE
- Teplota: -40 °C až +85 °C
- Krytí: IP65, IP67
- Bez baterie

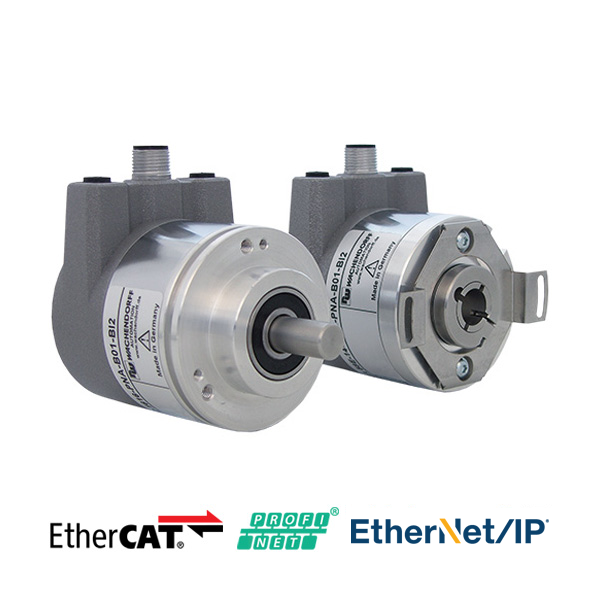

Snímače/enkodéry série WDGA s komunikačními protokoly PROFINET-IO, EtherCAT, EtherNet/IP a Universal-IE
Absolutní enkodéry WDGA jsou rotační snímače polohy a otáček, které poskytují okamžitou informaci o aktuální stavu. Díky patentované technologii EnDra® se tato informace neztratí ani po výpadku napájení, není zde použita ani záložní baterie. Pracují na magnetickém principu a dělí se na jednootáčkové a víceotáčkové.
PROFINET-IO, EtherCAT a EtherNet/IP jsou komunikační sběrnice pro řídící systémy v oblasti průmyslové automatizace. Nejvíce se uplatňují u jednoduchých distribuovaných zařízení pro real-time komunikaci typu Master-Slave s řídicími systémy. Enkodéry WDGA mohou být vybaveny také univerzálním Industrial Ethernetem, kde si zákazník může volit výše uvedené komunikační protokoly jednoduchým nahráním příslušného firmware.
Enkodéry WDGA lze dodat i s jinými komunikačními protokoly jako jsou SSI, RS485, SAE J1939, Profibus, CANopen, CANopen LIFT.

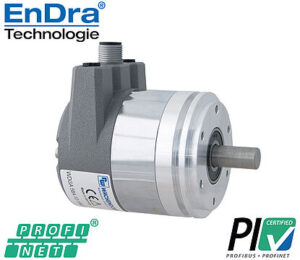

Enkodér WDGA 58A PROFINET-IO (cov)
Absolutní hřídelový snímač, magnetický
Pouzdro: Ø 58 mm
Hřídel: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8″
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: PROFINET-IO (CC-C)
Profil zařízení: přepínatelný, třída 3, 4

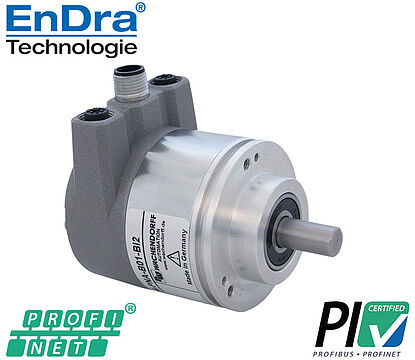

Enkodér WDGA 58B PROFINET-IO (cov)
Absolutní hřídelový snímač, magnetický
Pouzdro: Ø 58 mm
Hřídel: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8″
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: PROFINET-IO (CC-C)
Profil zařízení: přepínatelný, třída 3, 4

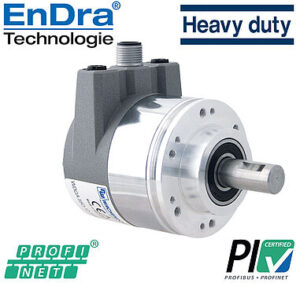

Enkodér WDGA 58D PROFINET-IO (cov)
Absolutní hřídelový snímač, magnetický, pro velká zatížení
Pouzdro: Ø 58 mm
Hřídel: Ø 12 mm
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: PROFINET-IO (CC-C)
Profil zařízení: přepínatelný, třída 3, 4

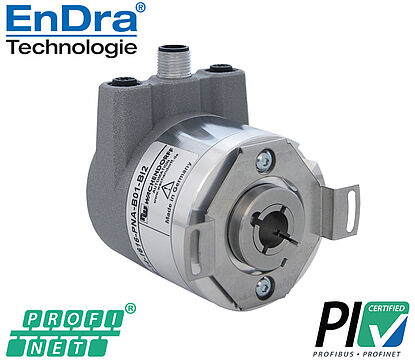

Enkodér WDGA 58E PROFINET-IO (cov)
Absolutní snímač s dutou hřídelí (neprůchozí otvor), magnetický
Pouzdro: Ø 58 mm
Vrtání (neprůchozí): Ø 12, 14, 15 mm;
s adaptérem Ø 6, 6.35 (1/4″), 7, 8, 9.525 (3/8″), 10 mm
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: PROFINET-IO (CC-C)
Profil zařízení: přepínatelný, třída 3, 4

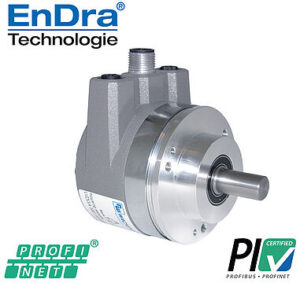

Enkodér WDGA 58F PROFINET-IO (cov)
Absolutní hřídelový snímač, magnetický
Nejkompaktnější PROFINET enkodér na světě!
Pouzdro: Ø 58 mm
Hřídel: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8″
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: PROFINET-IO (CC-C)
Profil zařízení: přepínatelný, třída 3, 4

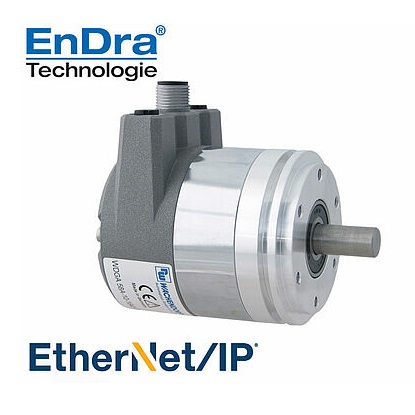

Enkodér WDGA 58A EtherNet/IP
Absolutní hřídelový snímač, magnetický
Pouzdro: Ø 58 mm
Hřídel: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8″
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: EtherNet™
Klasifikace zařízení: Snímač polohy se zapojením do kruhu DLR (Device Level Ring)

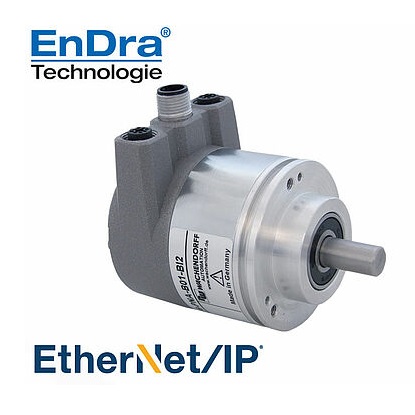

Enkodér WDGA 58B EtherNet/IP
Absolutní hřídelový snímač, magnetický
Pouzdro: Ø 58 mm
Hřídel: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8″
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: EtherNet™
Klasifikace zařízení: Snímač polohy se zapojením do kruhu DLR (Device Level Ring)

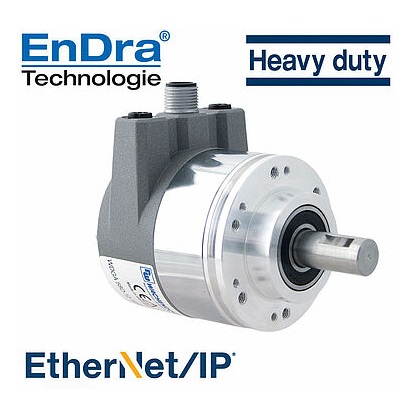

Enkodér WDGA 58D EtherNet/IP
Absolutní hřídelový snímač, magnetický, pro velká zatížení
Pouzdro: Ø 58 mm
Hřídel: Ø 12 mm
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: EtherNet™
Klasifikace zařízení: Snímač polohy se zapojením do kruhu DLR (Device Level Ring)

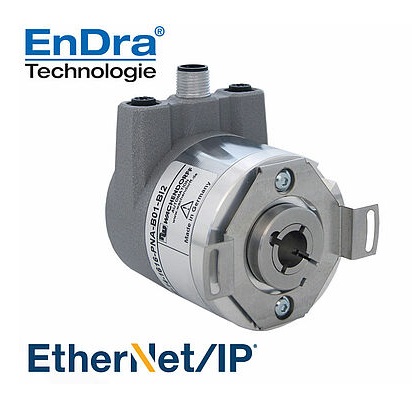

Enkodér WDGA 58E EtherNet/IP
Absolutní snímač s dutou hřídelí (neprůchozí otvor), magnetický
Pouzdro: Ø 58 mm
Vrtání (neprůchozí): Ø 12, 14, 15 mm;
s adaptérem Ø 6, 6.35 (1/4″), 7, 8, 9.525 (3/8″), 10 mm
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: EtherNet™
Klasifikace zařízení: Snímač polohy se zapojením do kruhu DLR (Device Level Ring)

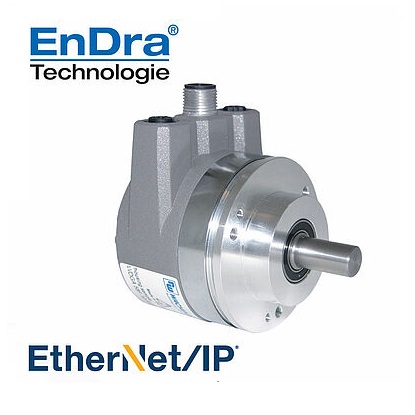

Enkodér WDGA 58F EtherNet/IP
Absolutní hřídelový snímač, magnetický
Nejkompaktnější EtherNet/IP enkodér na světě!
Pouzdro: Ø 58 mm
Hřídel: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8″
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: EtherNet™
Klasifikace zařízení: Snímač polohy se zapojením do kruhu DLR (Device Level Ring)
Enkodér WDGA 58A EtherCAT (cov)
Absolutní hřídelový snímač, magnetický
Pouzdro: Ø 58 mm
Hřídel: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8″
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: EtherCAT
Profil zařízení: CiA DS-406 V4.0.2, třída 3

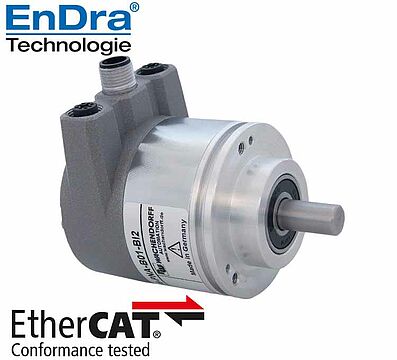

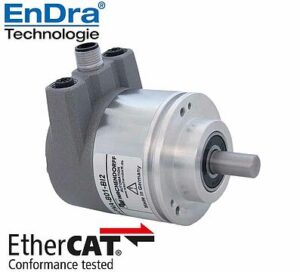

Enkodér WDGA 58B EtherCAT (cov)
Absolutní hřídelový snímač, magnetický
Pouzdro: Ø 58 mm
Hřídel: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8″
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: EtherCAT
Profil zařízení: CiA DS-406 V4.0.2, třída 3

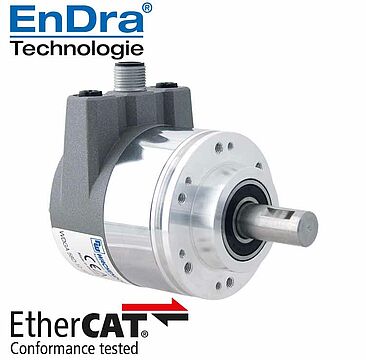

Enkodér WDGA 58D EtherCAT (cov)
Absolutní hřídelový snímač, magnetický, pro velká zatížení
Pouzdro: Ø 58 mm
Hřídel: Ø 12 mm
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: EtherCAT
Profil zařízení: CiA DS-406 V4.0.2, třída 3

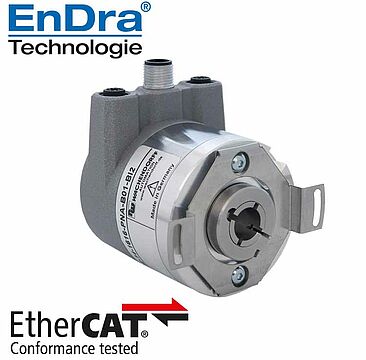

Enkodér WDGA 58E EtherCAT (cov)
Absolutní snímač s dutou hřídelí (neprůchozí otvor), magnetický
Pouzdro: Ø 58 mm
Vrtání (neprůchozí): Ø 12, 14, 15 mm;
s adaptérem Ø 6, 6.35 (1/4″), 7, 8, 9.525 (3/8″), 10 mm
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: EtherCAT
Profil zařízení: CiA DS-406 V4.0.2, třída 3

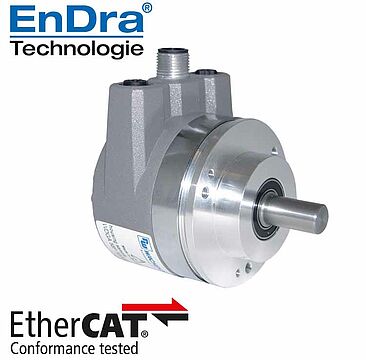

Enkodér WDGA 58F EtherCAT (cov)
Absolutní hřídelový snímač, magnetický
Nejkompaktnější EtherCAT enkodér na světě!
Pouzdro: Ø 58 mm
Hřídel: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8″
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: EtherCAT
Profil zařízení: CiA DS-406 V4.0.2, třída 3
Enkodér WDGA 58A Universal IE (cov)
Absolutní hřídelový snímač, magnetický
Pouzdro: Ø 58 mm
Hřídel: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8″
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: volitelný (PROFINET-IO, EtherCAT, EtherNet/IP)

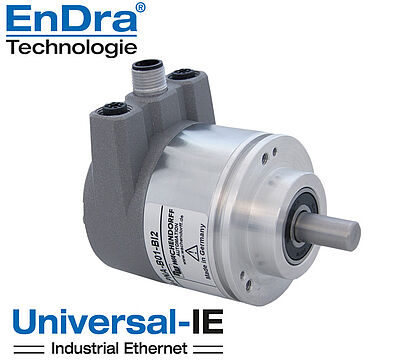

Enkodér WDGA 58B Universal IE (cov)
Absolutní hřídelový snímač, magnetický
Pouzdro: Ø 58 mm
Hřídel: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8″
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: volitelný (PROFINET-IO, EtherCAT, EtherNet/IP)

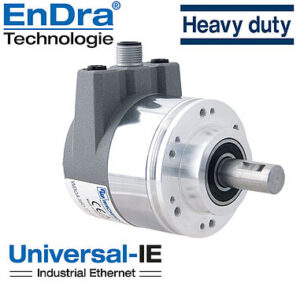

Enkodér WDGA 58D Universal IE (cov)
Absolutní hřídelový snímač, magnetický, pro velká zatížení
Pouzdro: Ø 58 mm
Hřídel: Ø 12 mm
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: volitelný (PROFINET-IO, EtherCAT, EtherNet/IP)

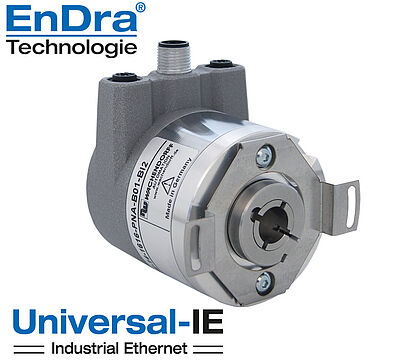

Enkodér WDGA 58E Universal IE (cov)
Absolutní snímač s dutou hřídelí (neprůchozí otvor), magnetický
Pouzdro: Ø 58 mm
Vrtání (neprůchozí): Ø 12, 14, 15 mm;
s adaptérem Ø 6, 6.35 (1/4″), 7, 8, 9.525 (3/8″), 10 mm
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: volitelný (PROFINET-IO, EtherCAT, EtherNet/IP)
Enkodér WDGA 58F Universal IE (cov)
Absolutní hřídelový snímač, magnetický
Nejkompaktnější Universal IE enkodér na světě!
Pouzdro: Ø 58 mm
Hřídel: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8″
jedno/víceotáčkový, 16/43 bit
Připojení: 3× konektory M12
Protokol: volitelný (PROFINET-IO, EtherCAT, EtherNet/IP)
