  • Magnetický separátor částic MPT Magnetic particle trap MPT for bypass level indicators

    prodloužená záruka 24 mesíců Separátor magnetických částic pro stavoznak

    Přírubový magnetický odlučovač eliminující hromadění feromagnetických částic v kapalinách.

    Země původu - Země původu
    Země původu

    KSR Kuebler specialista

    • ikona parametru teplotaTeplota: -196 °C až +400 °C
    • ikona parametru tlakTlak: až 6,3 MPa
    • ikona parametru materiálMateriál: nerezová ocel 316L, 316Ti
    • ikona parametru ---Příruby: dle EN a ASME
    • ikona parametru ---Pár: dodáváno v páru

    Modely magnetických separátorů

    MPT

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.

    Popis

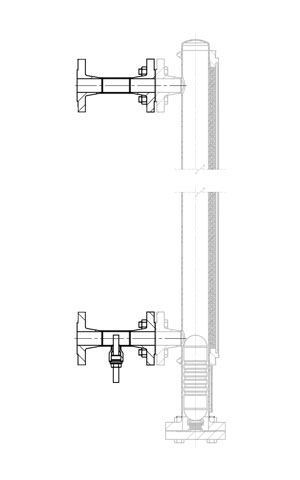

    Magnetické separátory částic model MPT od výrobce KSR Kuebler/WIKA se instalují pomocí příruby přímo v procesním potrubí mezi magnetickým obtokovým stavoznakem a nádobou. Separátory zachytávají magnetické částice z proudu kapaliny a brání jim v ovlivňování hladinoměru. Separátor je osazen sadou výkonných magnetů, které přitahují ferity a magnetické částice, než se dostanou k plováku ukazatele hladiny. Obsluha tak může jednoduše pomocí zátky tyto na magnetu nahromaděné nechtěné vedlejší produkty odstranit ze sifonu separátoru, provést preventivní údržbu, a poté znovu vložit vyčištěné magnety zpět tak, aby mohl proces pokračovat bez dlouhých prostojů.


    Separátor magnetických částic pro stavoznak

    Vlastnosti

    • jednoduchá montáž, vysoká spolehlivost a nenáročnost na údržbu
    • eliminují hromadění feritů a magnetických částí na plováku
    • prodlužují dobu údržby a životnosti magnetického obtokového stavoznaku
    • materiál nerezová ocel 316Ti (1.4571) nebo 316L (1.4401/1.4404)
    • příruby všech standardních velikostí dle norem DIN EN 1092-1 a ASME B16.5
    • použití pro teploty -196 °C až +400 °C, max. tlak 6,3 MPa
    • dodávány v páru, pro spodní procesní připojení s magnetem, pro horní bez magnetu
    • montážní materiál (šrouby, matice, podložky, těsnění) není součástí dodávky

    Použití

    Aplikace související s výrobcem KSR Kuebler

    ilustrační obrázek aplikace Monitorování výšky hladiny v čističkách odpadních vod

    Monitorování výšky hladiny v čističkách odpadních vod

    V čističkách odpadních vod se obvykle monitoruje výška hladiny vody v nádrži za účelem správného řízení a provozu čističky. Existuje několik způsobů, jak lze výšku hladiny v nádržích sledovat. Jeden z nejstarších, nejjednodušších a nejspolehlivějších způsobů limitního měření výšky hladiny v nádrži je pomocí závěsného plovákového spínače.

    ilustrační obrázek aplikace Hlídání minimální hladiny oleje ve zhášecí tlumivce zemního spojení

    Hlídání minimální hladiny oleje ve zhášecí tlumivce zemního spojení

    Zhášecí tlumivka zemního spojení slouží k odstranění nežádoucích vln v elektrickém napětí, které mohou vznikat při přechodu mezi různými zdroji energie nebo při připojení velkých zatěžovacích zdrojů. Minimální hladina oleje ve zhášecí tlumivce zemního spojení je nezbytná pro její správnou funkci a ochranu před poškozením. Pokud je hladina oleje příliš nízká, může dojít k přehřátí a poškození tlumivky. Hladinu oleje proto musíme pravidelně kontrolovat a případně ji doplňovat, pokud je to nutné.

    ilustrační obrázek aplikace Monitorování minimální a maximální výšky hladiny u nádrží pohonných hmot

    Monitorování minimální a maximální výšky hladiny u nádrží pohonných hmot

    Sledování minimální a maximální hladiny paliva v nádržích je důležité z několika důvodů. Hlídáním minimální hladiny je zajištěna informace, že jsou k dispozici dostatečné zásoby paliva a hlídáním maximální hladiny je naopak zajištěna informace, že nedošlo k přeplnění nádrže a nehrozí tak únik pohonných hmot, který může zapříčinit negativní dopady na životní prostředí. Typicky se s touto aplikací můžeme setkat u nádrží čerpacích stanic pohonných hmot.

    ilustrační obrázek aplikace Měření výšky hladiny v kondenzačních nádržích parních turbín

    Měření výšky hladiny v kondenzačních nádržích parních turbín

    Parní turbína je nejpoužívanější tepelný rotační lopatkový motor sloužící k přeměně vnitřní energie páry na mechanickou energii. Moderní energetická turbína sestává z několika technologických uzlů a jedním z těchto uzlů je i kondenzační nádrž. Ta slouží jako tepelný výměník, kde dochází ke kondenzaci páry, vystupující z koncových dílů turbíny, na kapalný vodní kondenzát.


    Relevantní článek z blogu

    • Vyvarujte se negativních účinků oxidace při měření výšky hladiny

      I ty nejodolnější nádrže a nádoby stárnou a jsou náchylné k oxidaci. Pravidelná a správná údržba je pomáhá udržovat v dobré kondici, ale i přesto stále dochází k oxidaci a uvolňování feritů (oxidů železa) do média. Ferity mají také nepříznivý vliv na přístrojové vybavení závislé na magnetismu, poškozují jeho přesnost a snižují jeho životnost…
