  • Odporový snímač hladiny FLR-F (do potravinářství) Reed level transmitter FLR-F for food applications

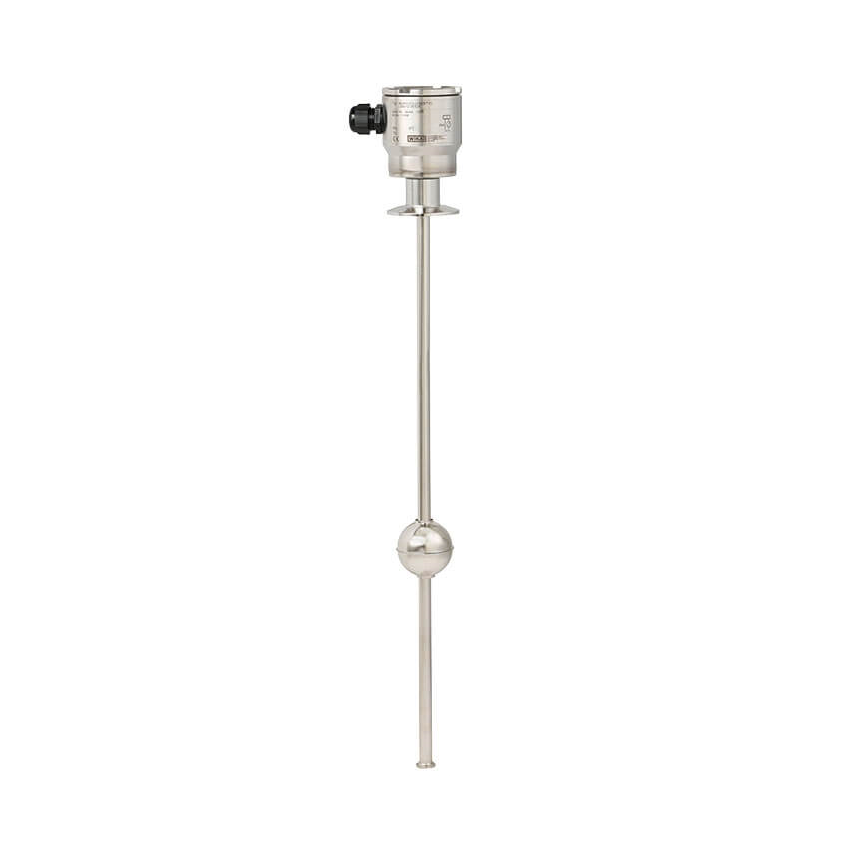

    Určeno do prostředí s nebezpečím výbuchu - Exprodloužená záruka 24 mesíců Odporový snímač hladiny, model FLR-F

    Průmyslový odporový plovákový kontinuální snímač pro monitorování výšky hladiny kapalin v potravinářství.

    Země původu - Země původu
    Země původu

    KSR Kuebler specialista

    • ikona parametru hustotaHustota: ≥ 400 kg/m3
    • ikona parametru teplotaTeplota: -80 až +200 °C
    • ikona parametru tlakTlak: vakuum až 2,5 MPa
    • ikona parametru výstupVýstup: elektrický spojitý (analogový/digitální)
    • ikona parametru přesnostPřesnost: až 2,7 mm (při rozlišení 5 mm)
    • ikona parametru ---HART® ver. 5 a 7
    • ikona parametru materiálMateriál: 316L (elektrolyticky leštěná)
    • ikona parametru krytíKrytí: IP66/68

    Modely snímačů

    FLR-S (standardní)
    FLR-P (plastové)
    FLR-H (hygienické)
    FLR-F (do potravinářství)
    FLR-SC (s funkcí Bluetooth)

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.

    Popis

    Odporový snímač hladiny model FLR-F od výrobce KSR Kuebler/WIKA je kontinuální hladinoměr umístěný shora do nádrže přímo v prostoru měření a určený pro potravinářské aplikace. Odporové snímače hladiny jsou založeny na principu plováku v kombinaci s odporovým řetězcem a jazýčkovými kontakty, zapojenými jako potenciometr. Měřicí řetězec snímače je tvořen soustavou „čipů“ umístěných v řadě na plošném spoji. Každý „čip“ sestává z rezistoru a jazýčkového kontaktu. Plovák s vestavěným magnetem ovládá jazýčkový kontakt (vždy nejméně jeden), který spojí daný rezistor měřicího řetězce. Ten poté vytváří téměř spojitý výstupní odporový signál úměrný výšce hladiny. Tento princip je nezávislý na pěně, vodivosti, dielektrické konstantě, tlaku, vakuu, teplotě, kondenzaci, bublinách, případně i na vibracích měřené kapaliny. Speciální design v kombinaci broušeného a elektrolyticky leštěného povrchu s pevně navařenou nebo snímatelnou plováková zarážkou vyhovuje certifikaci FDA (Food and Drug Administration) směrnice CFR21 Potraviny a léčiva.


    Kontinuální snímač v nádrži

    Vlastnosti

    • spojité měření výšky hladiny, standardně do výšky 6 m
    • výstupní signál 4 – 20 mA s možností HART®
    • volitelné rozlišení od 5 mm do 18 mm
    • individuální konstrukce na přání zákazníka
    • použití pro teploty -80 °C až +200 °C, provozní tlak vakuum až 2,5 MPa, hustota ρ ≥ 400 kg/m3
    • materiál nerez 316L (1.4435 nebo 1.4404) elektrolyticky leštěná
    • procesní připojení mlékárenským šroubením DIN 11851, clampou DIN 32676, ISO 2852 nebo ASME
    • certifikáty: ATEX (Ex i)
    • možnost rozšíření standardní záruky
    • krytí IP66/IP68

    Použití

    • měření hladiny téměř všech kapalin
    • úprava užitkové a pitné vody
    • potravinářský a nápojový průmysl
    • farmacie

    Logo Ex
    Hladinoměry FLR-F mohou být dodány v provedení pro montáž do prostředí s nebezpečím výbuchu (Ex).

    Displej BA304G (Ex) a BA504G


    Model BA304G a BA504G

    Externí displej pro montáž na stěnu

    Pro kontinuální snímač FLR a FLM

    katalogový list


    Externí displej pro montáž na stěnu nebo pomocí třmenu na konstrukci slouží jako zobrazovač hodnot převodníku snímačů FLR. Displej se 4 velkými číslicemi je napájený z proudové smyčky. Jeho vysokou odolnost IP66 zaručuje robustní pouzdro z kompozitu GRP nebo nerezové oceli. K dispozici jsou i verze pro snímače s jiskrovou bezpečností a pevným závěrem.


    Externí převodník T15.R a T32.3S pro montáž na DIN lištu

    Model T15.R a T32.3S

    Převodník pro montáž na DIN lištu

    Pro kontinuální snímač FLR

    katalogový list


    Externí převodníky pro instalaci na DIN lištu přeměňují odporový vstup na proporcionální 4-20 mA analogový nebo digitální HART® výstup. K dispozici jsou i jiskrově bezpečné (Ex ia) verze.

    Tvorba objednacího kódu

    1 2 3 4 5 6 7 8 9
    AMRLE 50 VK10 T15 L1.000/12 VE44R Ex


    1. materiál a typ krabice elektrického připojení
    2. velikost procesního připojení
    3. rozlišení řetězce
    4. převodník (volitelné)

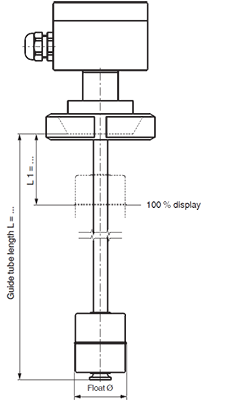

    5. délka a průměr vodicí trubky
    6. plovák
    7. schválení (volitelné)

    Příklady kódů

    AMRLE65-LEK5/T15-L390/12-VE44R
    AFCLE50-LEK5/T32-L600/12-VE52R
    AFCLE80-LEK10/T15-L850/14-VE44R
    AV4FCLE2,5″-LEK10/T32-L1.000/12-VE52R
    AFCLE4″-LEK18/T32-L2.300/14-VE52R
