MTL4500 – Galvanické oddělovače Ex ia

Určeno do prostředí s nebezpečím výbuchu - Ex

Jiskrově bezpečný 2kanálový oddělovač analogových výstupů 4-20mA, HART, EATON MTL4546, Ex, ATEX, EAC, IECEx

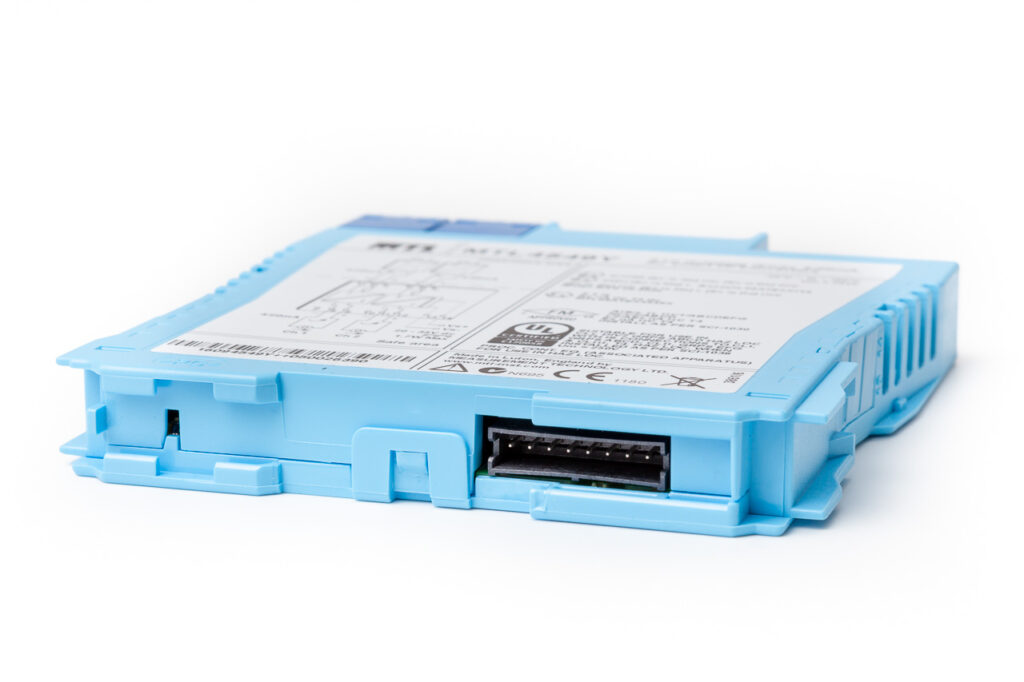

Oddělovač řady MTL4500, výstupní konektor, na backplane

Jiskrově bezpečný 2kanálový oddělovač digitálních vstupů, reléový výstup, kontakt LFD, EATON MTL4517

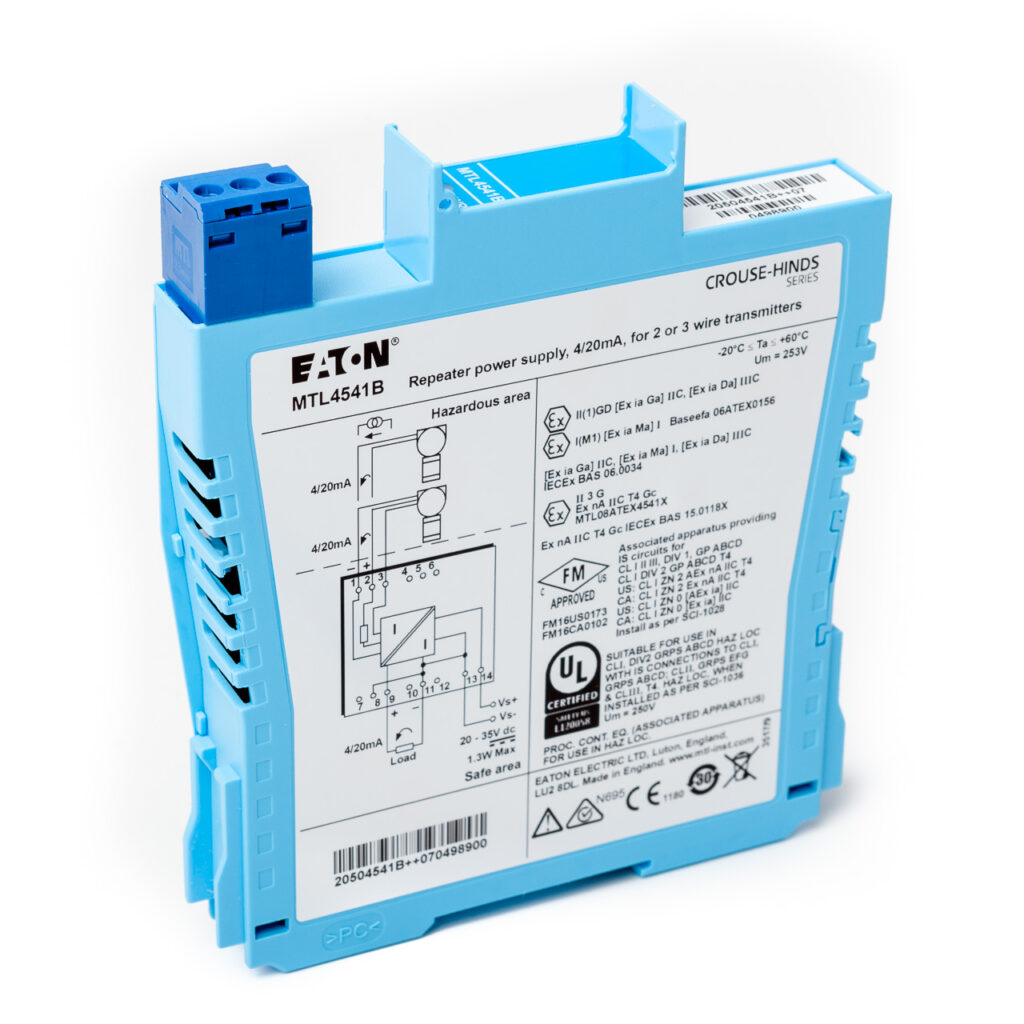

Jiskrově bezpečný 1kanálový oddělovač analogových vstupů 4-20mA, HART, EATON MTL4541

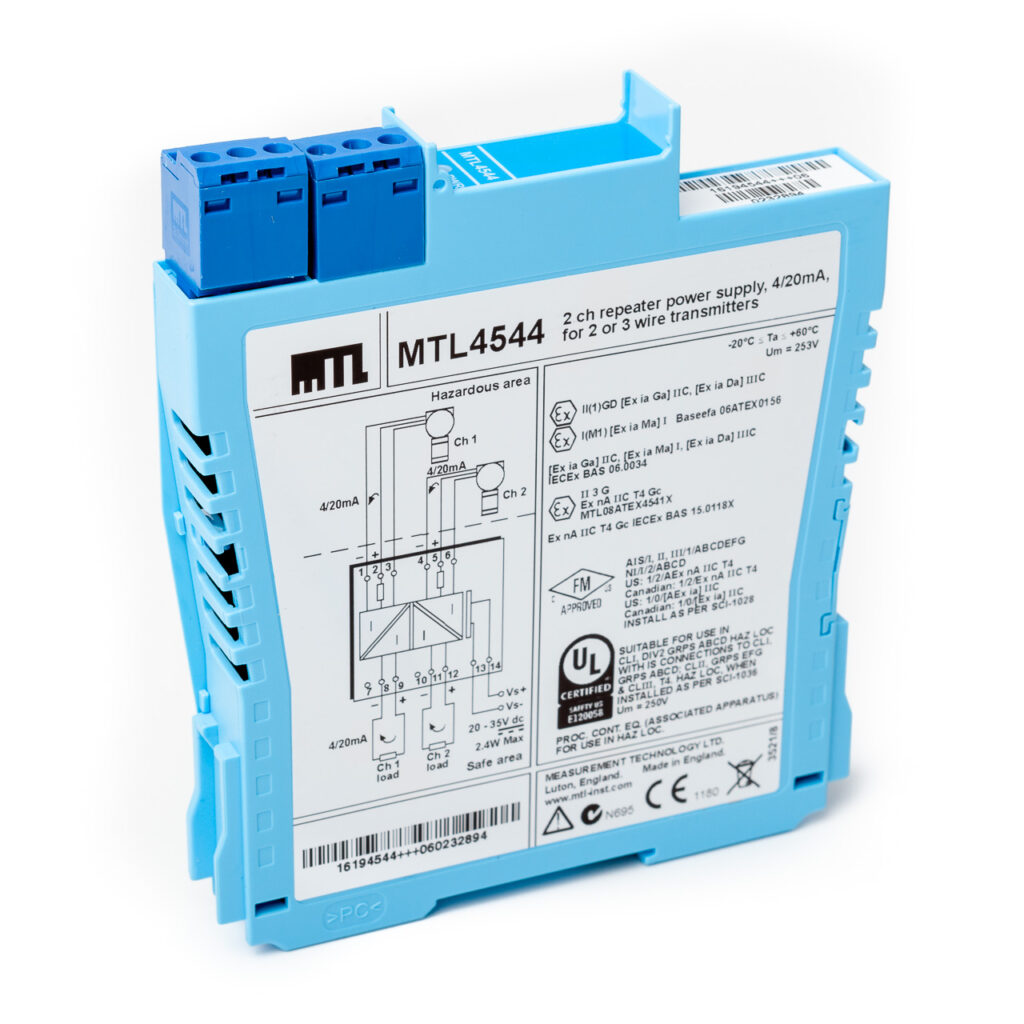

Jiskrově bezpečný 2kanálový oddělovač analogových vstupů 4-20mA, HART, EATON MTL4544

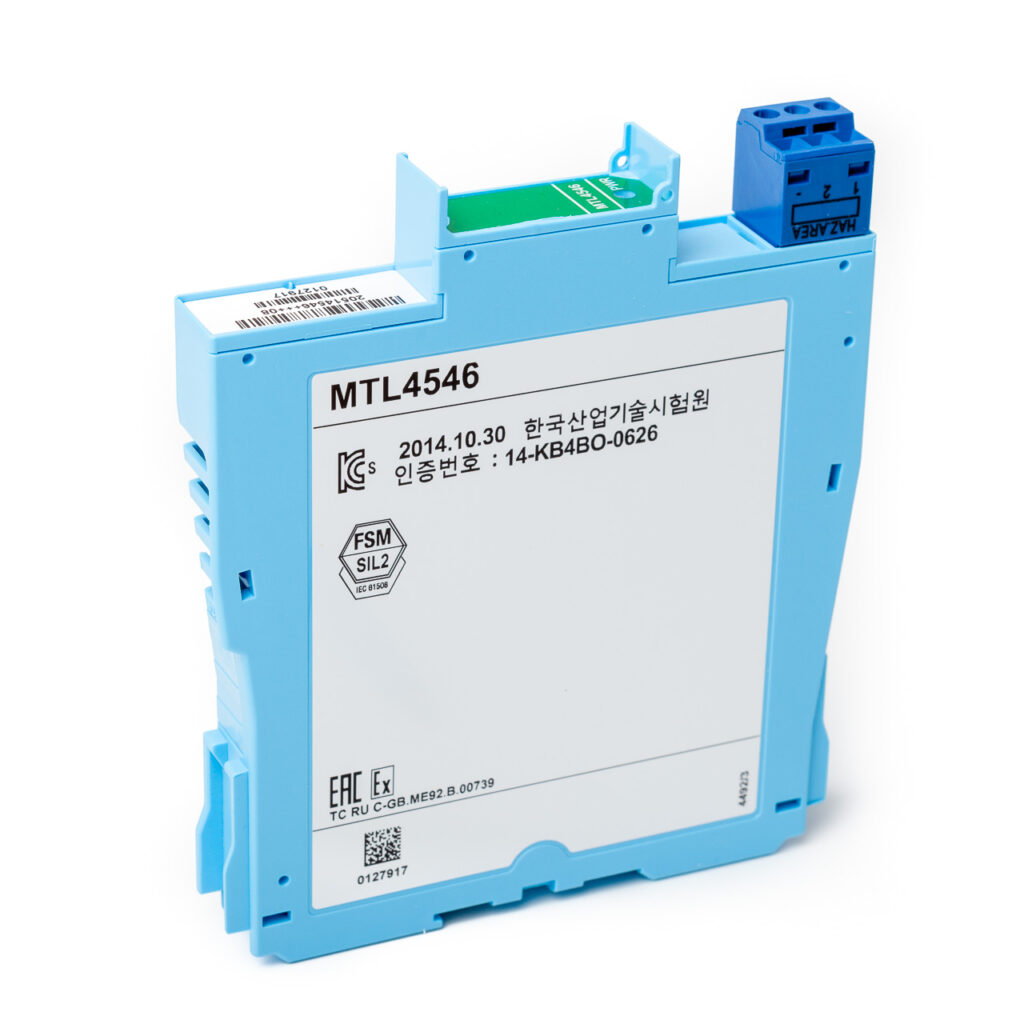

Jiskrově bezpečný 1kanálový oddělovač analogových výstupů 4-20mA, HART, Ex, EATON MTL4546

Držák popisných štítků TH5000 na oddělovači MTL5500, MTL4500

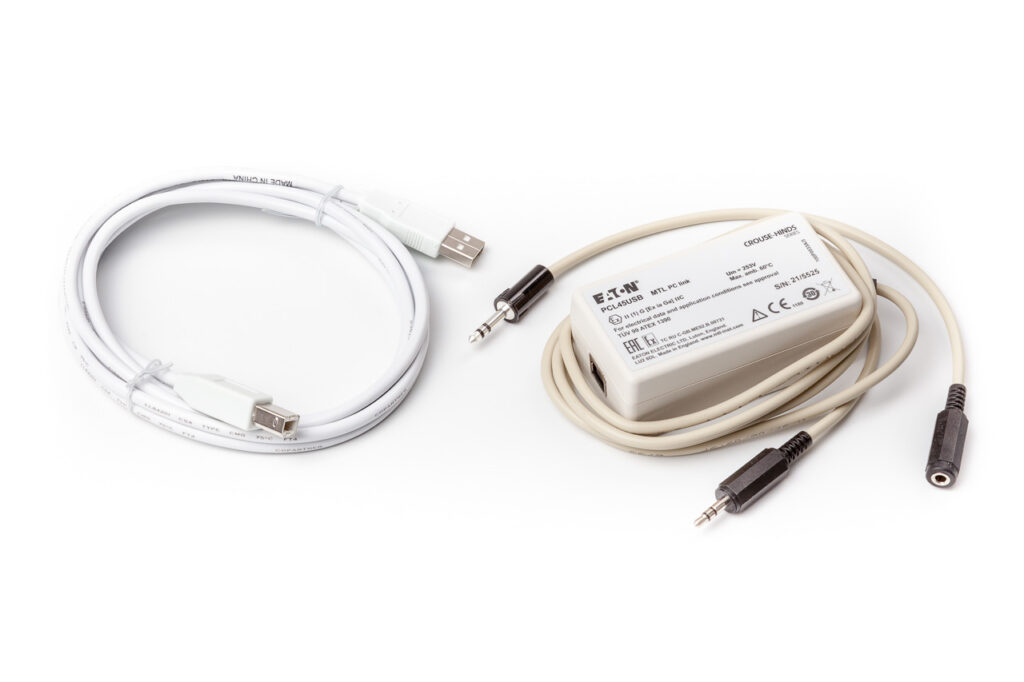

Jiskrově bezpečná konfigurační propojka PCL45

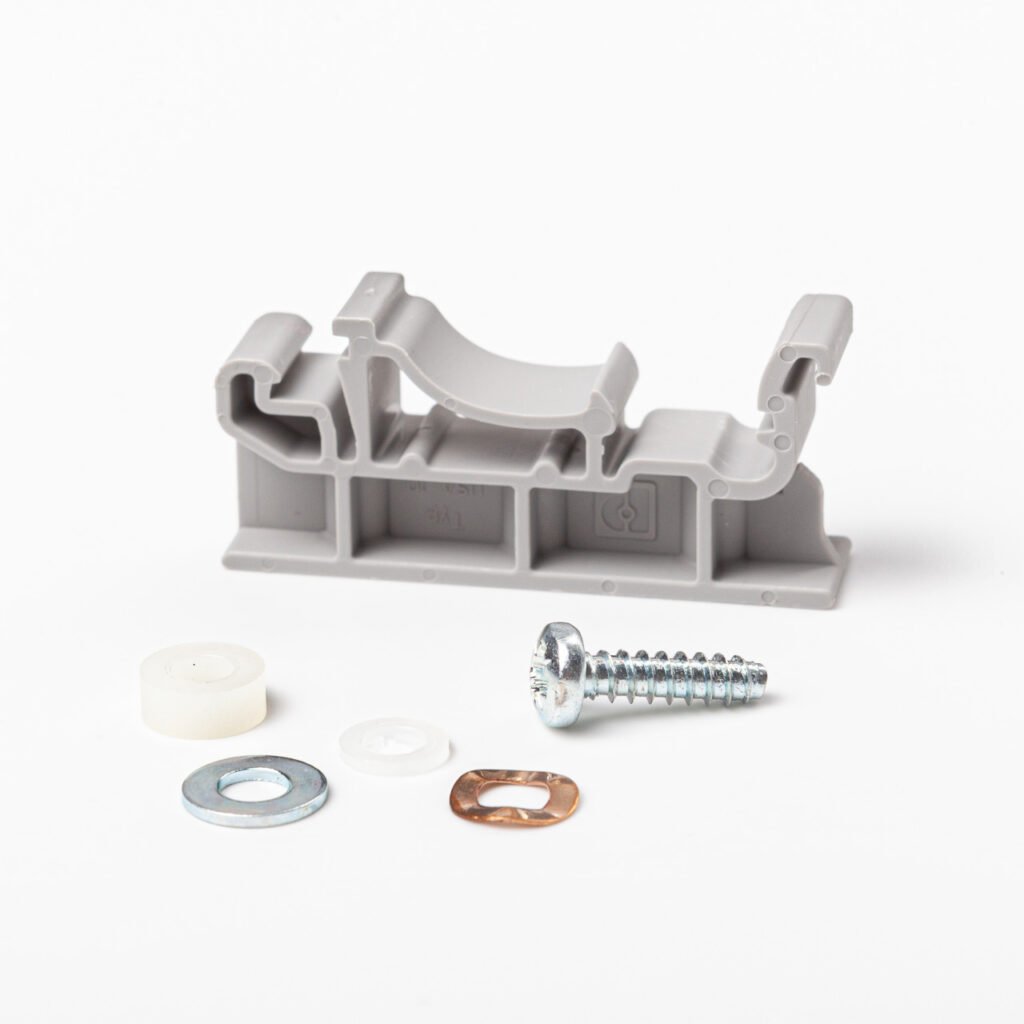

DMK01-1 příchytka pro upevnění základní desky na DIN lištu

Příchytka-MTL-MCK45-pro upevnění oddělovačů MTL4500 do desek MTL-BPS-BPM

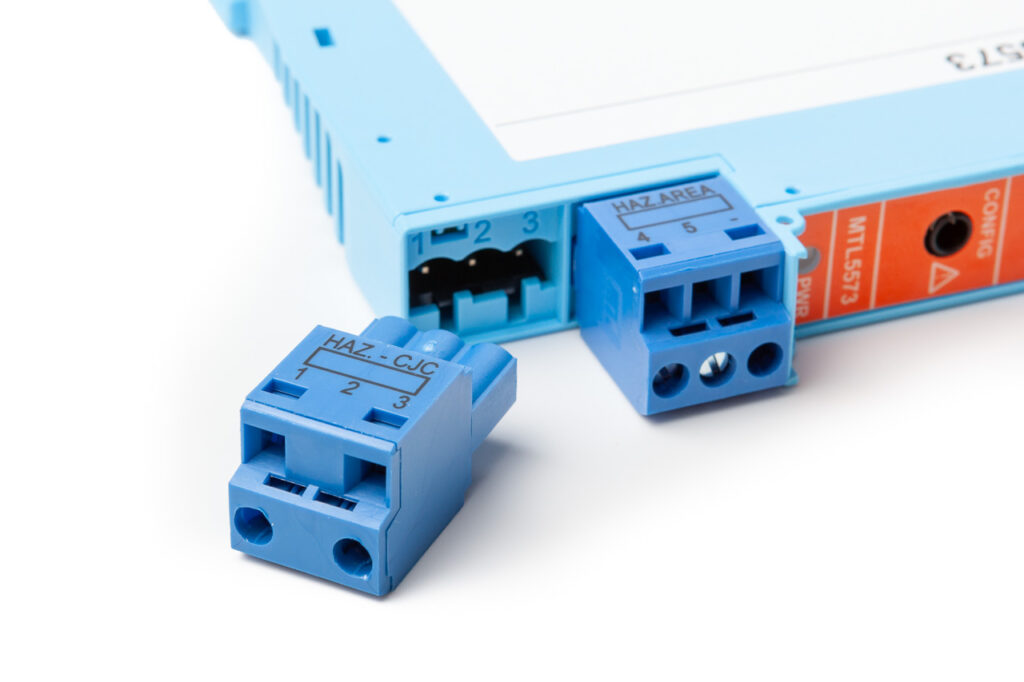

HAZ1-3, HAZ4-6, konektory-jiskrově bezpečné vstupy MTL4500 / MTL5500

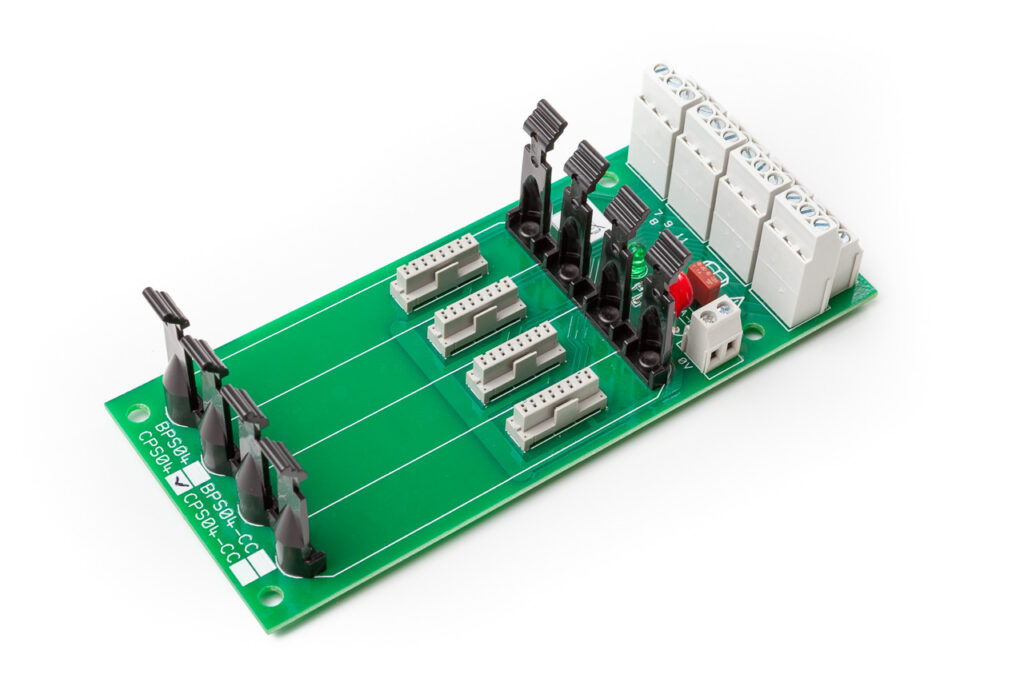

Základní 4místná deska MTL-CPS04, svorky napájení

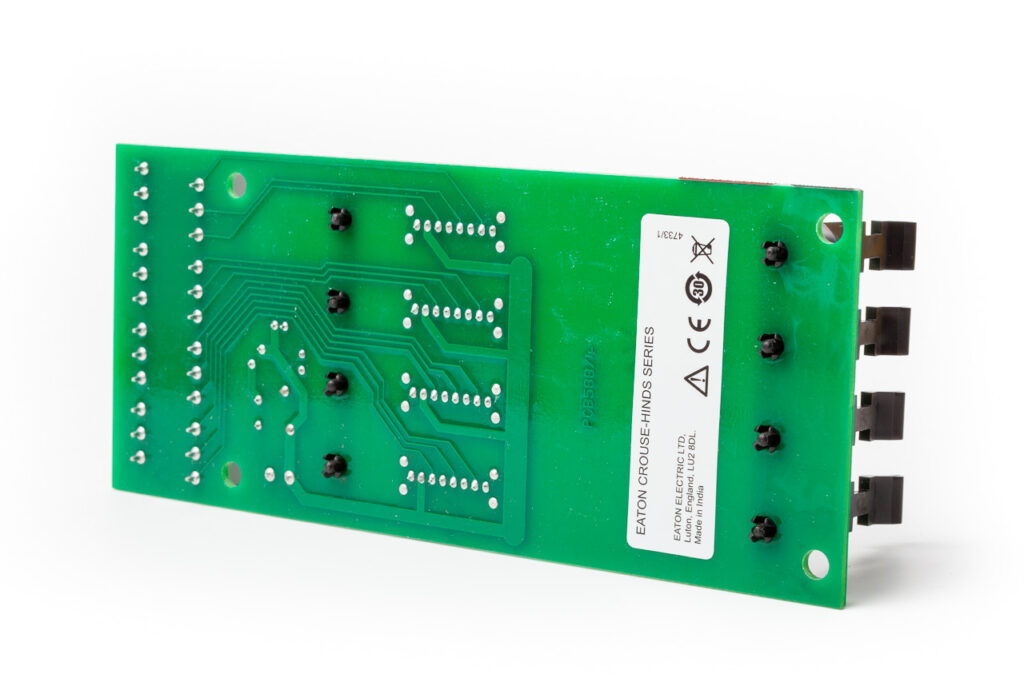

Základní 4místná deska MTL-CPS04, spodní strana

Základní 4místná deska CPS04, výstupní šroubkové svorky a příchytky MCK45

Základní deska CPS04 s jiskrově bezpečnými galvanickými oddělovači MTL4500, výstupní svorky

Základní deska CPS04 s galvanickými oddělovači MTL4500

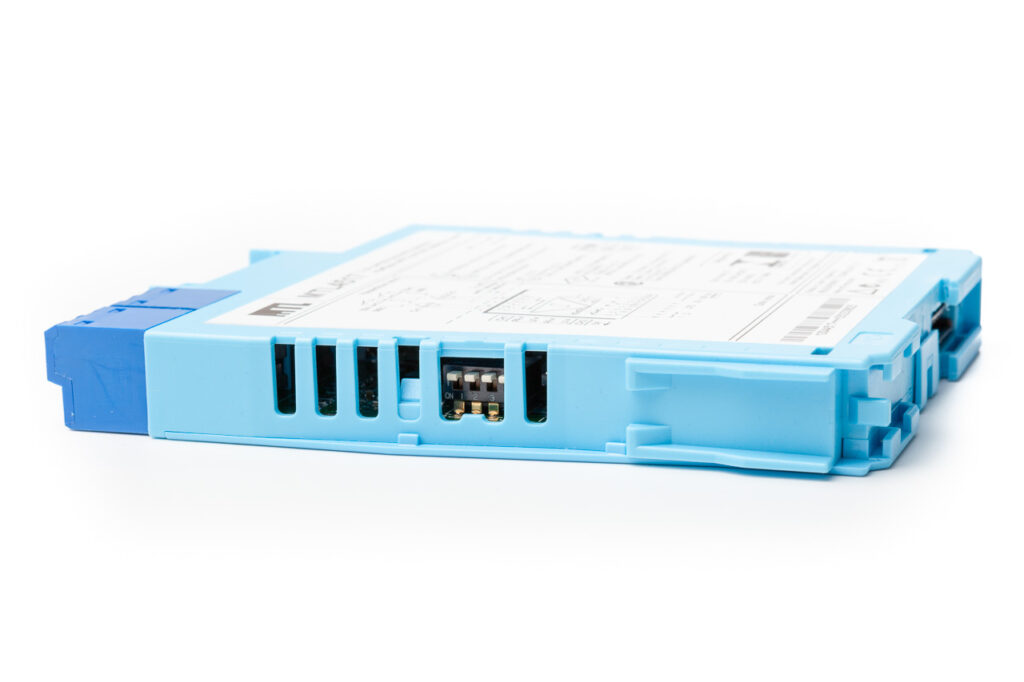

Konfigurační přepínače oddělovačů MTL4500 / MTL5500

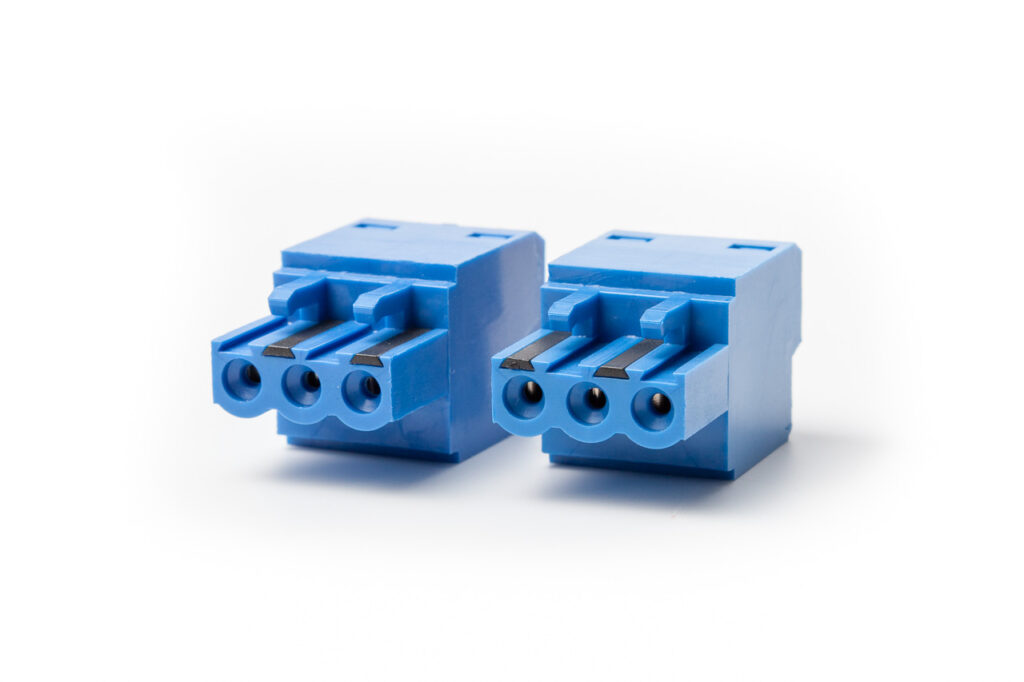

Klíčování konektorů HAZ1-3, HAZ4-6, konektory-jiskrově bezpečné vstupy MTL4500 / MTL5500

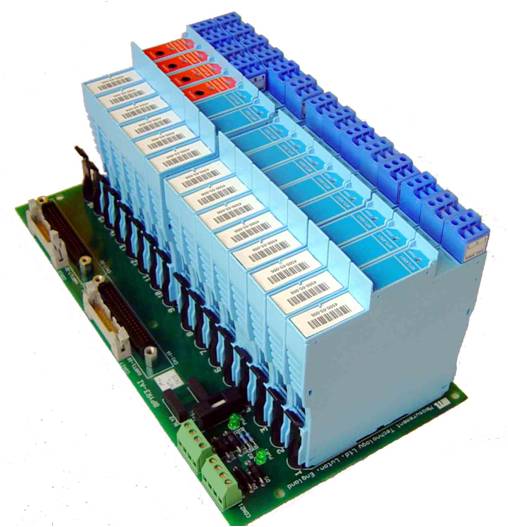

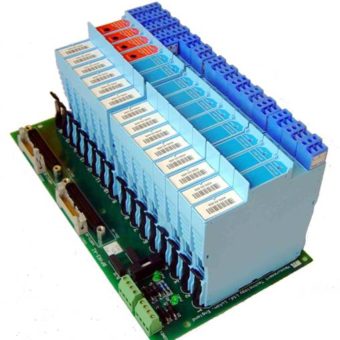

Jiskrově bezpečné galvanické oddělovače MTL4500, Montáž na desku (backplane)
II (1) GD [Ex ia Ga] IIC, [Ex ia Da] IIIC
I (M1) [Ex ia Ma] I

Země původu

Eaton-MTL specialista

Josef Kocmánek | +420 775 757 223 | jkocmanek@dex.cz

Zdokonalit všeobecně uznávaný a veleúspěšný „průmyslový standard“ MTL4000 nebyl snadný úkol. Přesto v sobě mají nové oddělovače MTL4500 řadu vylepšení. Tato skupina oddělovačů zajišťuje jednoduchou a spolehlivou integraci vstupně-výstupních částí řídicích systémů významných dodavatelů DCS.

MTL4500 (montáž na základní desky) a MTL5500 (montáž na DIN-lištu) vychází ze stejné konstrukce, liší se jenom v mechanickém upevnění a připojením obvodů.

Náhrada za oddělovače z předchozí výrobní řady MTL4000.

Přehled typů Vlastnosti Dokumentace Certifikáty Aplikace/odvětví

Označení produktu	Popis	Ke stažení
Symbol označuje, že zařízení je vhodné pro použití v prostředí s nebezpečím výbuchu. Symbol označuje, že produkt byl posouzen pro aplikace funkční bezpečnosti.
SM45-55-AI	Bezpečnostní příručka FSM – oddělovače analogových vstupů	Safety Manual
SM45-55-AI-A	Bezpečnostní příručka FSM – oddělovače analogových vstupů – verze s příponou A	Safety Manual
SM45-55-AO	Bezpečnostní příručka FSM – oddělovače analogových výstupů	Safety Manual
SM45-55-BI	Bezpečnostní příručka FSM – oddělovače binárních vstupů	Safety Manual
SM45-55-SAD	Bezpečnostní příručka FSM – oddělovače pro ovládání solenoidů / alarmů	Safety Manual
SM4561_5561	Bezpečnostní příručka FSM – oddělovače požárních hlásičů	Safety Manual
SM45_5501-SR	Bezpečnostní příručka FSM – oddělovače bezpečnostních čidel přiblížení	Safety Manual
SMx 531-82	Bezpečnostní příručka FSM – oddělovače pro snímače vibrací a teplotní čidla	Safety Manual
1. Úvod
INA4500	Pokyny pro bezpečné používání oddělovačů řady MTL4500/4600	Manual
INM4500/4600	Návod k použití oddělovačů řady MTL4500/4600	Manual
MTL4500-5500-ACC	Skříňky a příslušenství	Datasheet
MTL4500-5500-CS	Společná specifikace	Datasheet
MTL4500-5500-DS	Katalog oddělovačů řady MTL4500-5500	Datasheet
2. Digitální vstupy
MTL4501-SR	1kanálový oddělovač digitálních vstupů, výstup bezpečný proti selhání + LFD kontakt 1ch DI failsafe solid-state output + LFD alarm	Datasheet
MTL4504	1kanálový oddělovač digitálních vstupů, reléový přepínací výstupní kontakt + LFD kontakt 1ch DI relay output + LFD alarm + phase reversal	Datasheet
MTL4510	4kanálový oddělovač digitálních vstupů, polovodičové výstupní kontakty 4ch DI solid-state output	Datasheet
MTL4510B	4kanálový oddělovač digitálních vstupů, multifunkční, polovodičové výstupní kontakty 4ch DI multifunction solid-state output	Datasheet
MTL4511	1kanálový oddělovač digitálních vstupů, reléový přepínací výstupní kontakt 1ch DI relay output	Datasheet
MTL4513	2kanálový oddělovač digitálních vstupů, polovodičové výstupní kontakty 2ch DI solid-state output	Datasheet
MTL4514D	1kanálový oddělovač digitálních vstupů, dva reléové přepínací výstupní kontakty 1ch switch/prox input, dual output relay	Datasheet
MTL4514N	1kanálový oddělovač digitálních vstupů, reléový výstupní + LFD kontakt, ID 1 ch switch/prox detector, LFD, phase reversal	Datasheet
MTL4514_B	1kanálový oddělovač digitálních vstupů, reléový výstupní + LFD kontakt 1ch DI relay output + LFD alarm	Datasheet
MTL4516	2kanálový oddělovač digitálních vstupů, reléové výstupní kontakty 2ch DI relay output	Datasheet
MTL4516C	2kanálový oddělovač digitálních vstupů, reléové přepínací výstupní kontakty 2ch DI with changeover relay output	Datasheet
MTL4517	2kanálový oddělovač digitálních vstupů, reléové výstupní kontakty + LFD kontakt 2ch DI relay output + LFD alarm	Datasheet
3. Digitální výstupy
MTL4521	1kanálový ovladač solenoidu, napájený smyčkou, IIC Loop powered solenoid driver	Datasheet
MTL4521L	1kanálový ovladač solenoidu, napájený smyčkou, IIC loop powered solenoid driver IIC	Datasheet
MTL4523	1kanálový ovladač solenoidu, IIC, kontakt LFD Solenoid driver with LFD	Datasheet
MTL4523L	1kanálový ovladač solenoidu, IIC, napájený smyčkou, kontakt LFD Loop powered solenoid driver + LFD	Datasheet
MTL4523R	1kanálový ovladač solenoidu, IIC, polovodičový kontakt LFD Solenoid driver with LFD	Datasheet
MTL4523V-VL	1kanálový ovladač solenoidu, IIC, ovládaný napěťovým signálem Solenoid/Alarm driver with voltage control	Datasheet
MTL4524	1kanálový ovladač solenoidu, IIC, ovládaný bezpotenciálovým kontaktem nebo logickým signálem, deaktivace výstupu kontaktem Switch operated solenoid driver	Datasheet
MTL4524S	1kanálový ovladač solenoidu, IIC, ovládaný bezpotenciálovým kontaktem nebo logickým signálem, deaktivace výstupu 24V signálem Switch operated solenoid driver, 24V override	Datasheet
MTL4525	1kanálový ovladač solenoidu, napájený smyčkou, IIC, nízký výkon Switch operated solenoid driver low power	Datasheet
MTL4526	2kanálové jiskrově bezpečné relé ovládané kontakty 2ch switch operated relay	Datasheet
4. Analogové vstupy 4 – 20 mA
MTL4541	1kanálový oddělovač pro 2 a 3vodičové vysílače, HART 1ch 2/3 wire Transmitter repeater	Datasheet
MTL4541A	1kanálový oddělovač pro 4vodičové vysílače, HART, 1ch Transmitter repeater, passive input	Datasheet
MTL4541AS	1kanálový oddělovač pro 4vodičové vysílače, aktivní zátěž, HART 1ch Transmitter repeater, passive input, current sink	Datasheet
MTL4541B	Náhrada za MTL4041B MTL4041B replacement	Datasheet
MTL4541P	Náhrada za MTL4041P MTL4041P replacement	Datasheet
MTL4541S	1kanálový oddělovač pro 2 a 3vodičové vysílače, aktivní zátěž, HART 1ch 2/3 wire Transmitter repeater, current sink	Datasheet
MTL4541T	1kanálový oddělovač pro 2 a 3vodičové vysílače, HART 2/3 wire Transmitter repeater	Datasheet
MTL4544	2kanálový oddělovač pro 2 a 3vodičové vysílače, HART 2ch 2/3 wire Transmitter repeater	Datasheet
MTL4544A	2kanálový oddělovač pro 4vodičové vysílače, HART 2ch Transmitter repeater, passive input	Datasheet
MTL4544AS	2kanálový oddělovač pro 4vodičové vysílače, aktivní zátěž, HART 2ch Transmitter repeater, passive input, current sink	Datasheet
MTL4544B	Náhrada za MTL4044 MTL4044 replacement	Datasheet
MTL4544D	1kanálový oddělovač pro 2 a 3vodičové vysílače, dvojitý výstup, HART 2/3 wire transmitter repeater, dual output	Datasheet
MTL4544S	2kanálový oddělovač pro 2 a 3vodičové vysílače, aktivní zátěž, HART 2ch 2/3 transmitter repeater, current sink	Datasheet
5. Analogové výstupy 4 – 20 mA
MTL4546	1kanálový oddělovač pro pozicionéry ventilů 4-20mA s HART® a detekcí poruchy obvodu 1ch 4-20mA smart isolating driver + LFD	Datasheet
MTL4546C	1kanálový oddělovač pro pozicionéry ventilů 4-20mA s HART® a detekcí přerušení obvodu 1ch 4-20mA smart isolating driver + oc LFD	Datasheet
MTL4546S	1kanálový oddělovač pro pozicionéry ventilů 4-20mA s HART® a detekcí poruchy obvodu 1ch 4-20mA HART isolating driver + LFD	Datasheet
MTL4546Y	1kanálový oddělovač pro pozicionéry ventilů 4-20mA s HART® a detekcí přerušení obvodu 1ch 4-20mA smart isolating driver + oc LFD	Datasheet
MTL4549	2kanálový oddělovač pro pozicionéry ventilů 4-20mA s HART® a detekcí poruchy obvodu 2ch 4-20mA smart isolating driver + LFD	Datasheet
MTL4549C	2kanálový oddělovač pro pozicionéry ventilů 4-20mA s HART® a detekcí přerušení obvodu 2ch 4-20mA smart isolating driver + oc LFD	Datasheet

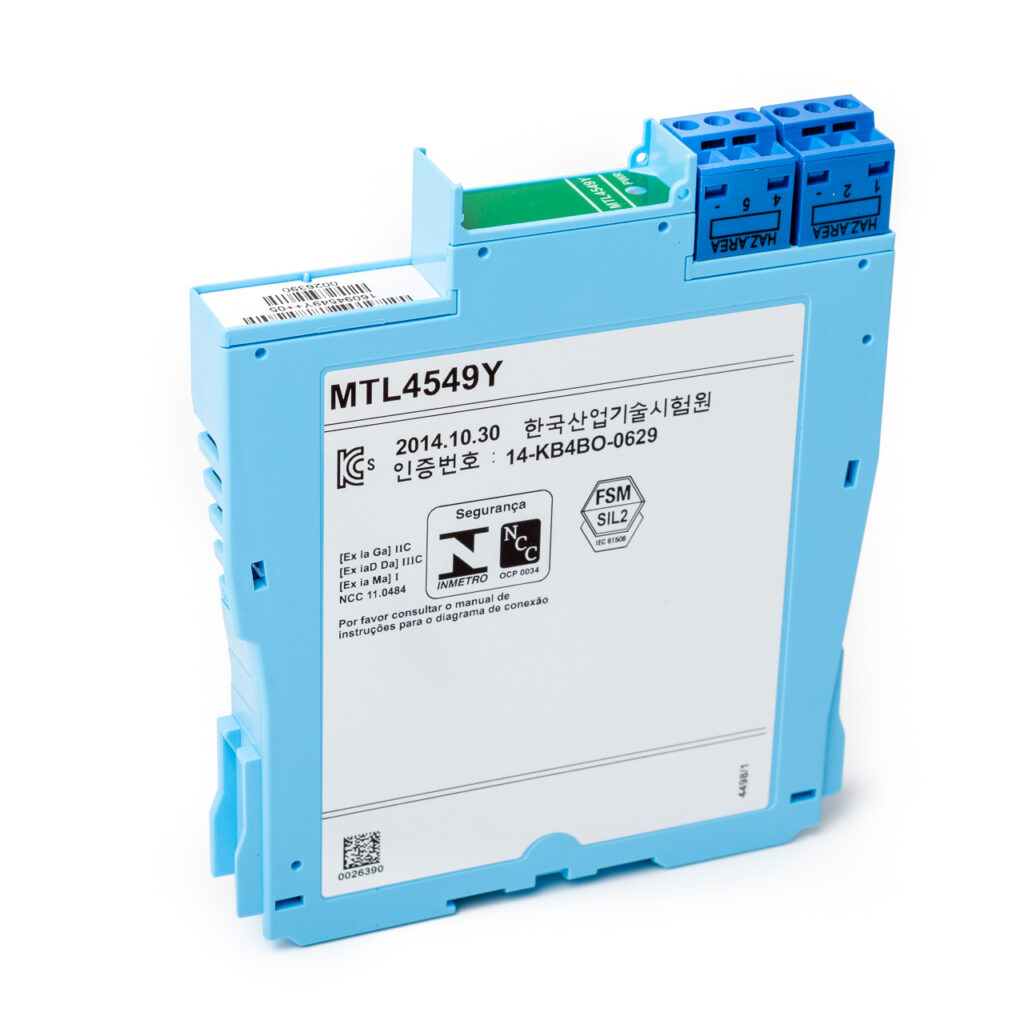

MTL4549Y	2kanálový oddělovač pro pozicionéry ventilů 4-20mA s HART® a detekcí poruchy obvodu 2ch 4-20mA smart isolating driver + oc LFD	Datasheet
6. Teplotní vstupy
MTL4573	1kanálový převodník teplotních vstupů RTD / TC na 4 – 20 mA 1ch Temperature converter, RTD / THC	Datasheet
MTL4575	1kanálový převodník teplotních vstupů RTD / TC na 4 – 20 mA, limitní kontakt 1ch Temperature converter, RTD / THC with alarm	Datasheet
MTL4576-RTD	2kanálový převodník teplotních vstupů z odporových teploměrů na 4 – 20 mA 2ch Temperature converter, RTD	Datasheet
MTL4576-THC	2kanálový převodník teplotních vstupů z termočlánků na 4 – 20 mA 2ch Temperature converter, THC	Datasheet
MTL4581	1kanálový oddělovač mV a termočlánkových vstupů 1ch mV/THC isolator for low-level signals	Datasheet
MTL4582B	1kanálový oddělovač odporových vstupů nebo vstupů z odporových teploměrů 1ch resistance isolator to repeat RTD signals	Datasheet
7. Pulzy a Vibrace
MTL4531	1kanálový oddělovač pro snímače vibrací 1ch vibration probe interface	Datasheet
MTL4532	1kanálový oddělovač pulzních signálů, analogový nebo pulzní výstup 1ch pulse isolator, digital or analogue output	Datasheet
8. Požární a kouřové hlásiče
MTL4561	2kanálový oddělovač pro požární a kouřové hlásiče 2ch loop-powered, for fire and smoke detectors	Datasheet
9. Všeobecné
MTL4599	Prázdný oddělovač Dummy isolator	Datasheet
MTL4599N	Modul pro připojení běžných signálů (ne Ex) na základní desky General purpose feed-through module	Datasheet

rychlá montáž a demontáž
vysoká hustota osazení
jedno- a vícekanálové moduly
třístranné galvanické oddělení s nízkou spotřebou
kompatibilita s předchozí řadou MTL4000

Katalogové listy

Katalog MTL4500-5500

Katalog MTL4500-5500 – zkrácená verze

Manuály

Návod k instalaci MTL4500, 4600

Návod k instalaci MTL4500

Bezpečnostní pokyny ATEX

Prohlášení o shodě

EU Prohlášení o shodě

Na níže uvedeném odkazu jsou ke stažení certifikáty ATEX, ATEX Cat3, IECEx, FM, UL, EAC, KCS, PESO (CCoE), NEPSI, NEPSI (CCC), UL-BR, LR.

MTL4500 – Certifikáty výrobce

Oddělení jiskrově bezpečných obvodů pomocí galvanických oddělovačů

Jedním ze způsobu oddělení jiskrově bezpečných obvodů od navazujících elektrických zařízení je použití galvanických oddělovačů.. Jiskrově bezpečné oddělovače zajišťují nejenom ochranu proti výbuchu, ale také umožňují převod nebo rozdělení signálu. Zamezují také zkreslení nebo rušení signálů v obvodu. Předností u tohoto jiskrově bezpečného rozhraní je, že na rozdíl od Zenerových bariér nevyžadují zemnění a že vstup, výstup a pomocné napájení je vzájemně galvanicky oddělené.
