    Určeno do prostředí s nebezpečím výbuchu - Ex Inteligentní univerzální propojovací řešení MTL SUM5
    MTL SUM5MTL SUM5MTL SUM5MTL SUM5
    MTL SUM5

    Smart Universal Marshalling Solution - nový způsob řešení rozvaděčů především pro aplikace s jiskrově bezpečnými obvody

    Země původu - Země původu
    Země původu

    Eaton-MTL specialista

    Josef Kocmánek | +420 775 757 223 | jkocmanek@dex.cz

    Díky modulárnímu a kompaktnímu konceptu je možné i ve výrazně menším rozvaděči, pomocí menšího počtu prvků vyřešit najednou několik klíčových úloh jako jsou: jiskrová bezpečnost / galvanické oddělení, úprava / převod signálu, reléové výstupy, přepěťová ochrana, rozpojení smyčky.

    • podporuje všechny typy provozních signálů
    • plně konfigurovatelné ADIO moduly
    • podpora HART
    • diagnostika linky
    • kompaktní a modulární provedení
    • možnost výměny modulů za provozu
    • konfigurace pomocí PC nebo tlačítka
    • integrace řídicích systémů
    • eliminace ranžírovacích skříní
    • montáž do zóny 2
    • certifikace ATEX, IECEx

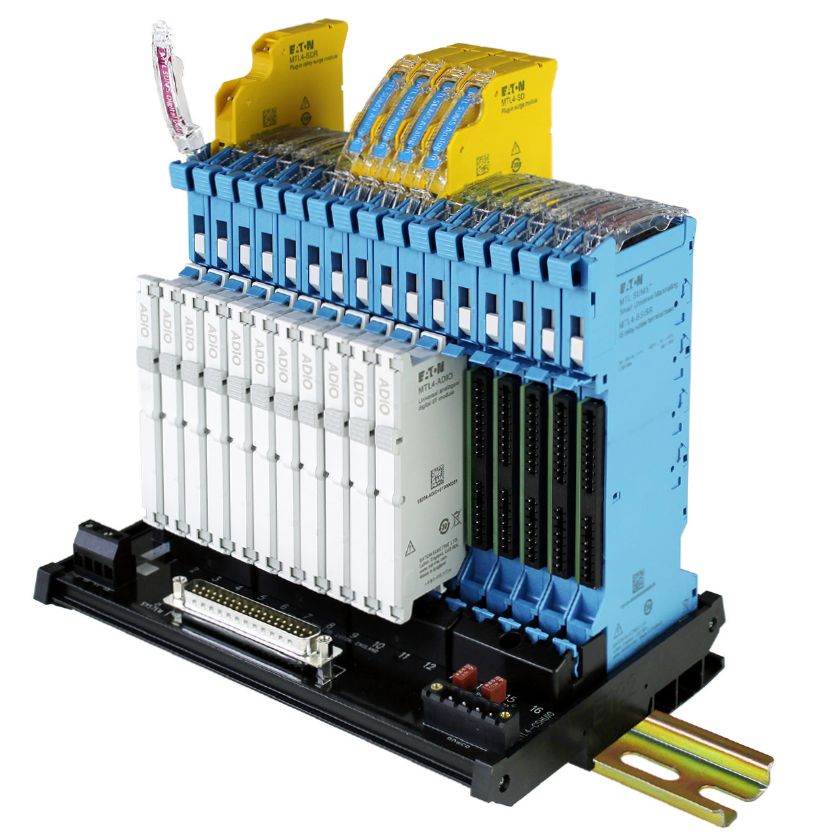

    MTL SUM5 je univerzální inteligentní jednotka pro připojování signálů z provozních zařízení k řídicímu systému. Tato nová koncepce integruje jiskrově bezpečné konfigurovatelné oddělovače ADIO, svorkovnice procesních signálů s funkcí rozpojení obvodů a přepěťové ochrany na jednu 16-místnou desku. Toto inovativní řešení eliminuje potřebu ranžírovacích skříní, což výraznou měrou přispívá k jednodušší, rychlejší, spolehlivější a výrazně levnější instalaci. Univerzální jiskrově bezpečné oddělovače mohou být na požadované typy vstupních a výstupních signálů jednoduše a kdykoliv přenastaveny ručně pomocí konfiguračního tlačítka nebo pomocí PC.

    Přepěťové ochrany je možné k oddělovačům doplnit i dodatečně, což je výhodné především u aplikací, kde není riziko přepětí předem definováno. Systém MTL SUM5 podporuje integrované řešení většiny výrobců řídicích systémů, je kompatibilní s HART a je možné jej instalovat i v prostředí s nebezpečím výbuchu zóna 2.

    Aplikace související s výrobcem Eaton-MTL

    ilustrační obrázek aplikace Oddělení jiskrově bezpečných obvodů pomocí galvanických oddělovačů

    Oddělení jiskrově bezpečných obvodů pomocí galvanických oddělovačů

    Jedním ze způsobu oddělení jiskrově bezpečných obvodů od navazujících elektrických zařízení je použití galvanických oddělovačů.. Jiskrově bezpečné oddělovače  zajišťují nejenom ochranu proti výbuchu, ale také umožňují převod nebo rozdělení signálu. Zamezují také zkreslení nebo rušení signálů v obvodu.  Předností u tohoto jiskrově bezpečného rozhraní je, že na rozdíl od Zenerových bariér nevyžadují zemnění  a že vstup, výstup a pomocné napájení je vzájemně galvanicky oddělené.
