  • Motor feedback systémy Motor feedback systems

    prodloužená záruka 60 mesíců Motor feedback systémy Wachendorff

    Motor feedback systémy s komunikačními protokoly SSI a CANopen pro krokové a servo motory

    Země původu - Země původu
    Země původu

    Wachendorff Automation specialisté

    • ikona parametru ---19/43 bit jedno/víceotáčkový
    • ikona parametru výstupVýstup: SSI, CANopen (BiSS-C na vyžádání)
    • ikona parametru teplotaTeplota: -40 °C až +105 °C
    • ikona parametru přesnostPřesnost: ±0,09°
    • ikona parametru krytíKrytí: IP65, IP67
    • ikona parametru ---Napájení: 4,75 V DC až 32 V DC

    Rotační motor feedback systémy slouží k monitorování zpětné vazby motorů, aby se zařízení osazené motorem mohla rychle a přesně dostat na svou pozici. Uplatnění nacházejí u výrobních strojů, regálových systémů, ve zdravotnické technologii nebo u výrobních robotů. Motor feedback systém je namontován na vnější straně motoru jako kompletní uzavřená sestava.

    Magnetická technologie Wachendorff nyní umožňuje vybavit menší krokové nebo servomotory absolutním kódovacím systémem. Elektronika absolutního enkodéru WDGA má kompaktní design, který to umožňuje. Bezúdržbová instalační řešení se obejdou bez převodů a záložní baterie. To zajišťuje, že mechanika má vysokou životnost a je šetrná k životnímu prostředí — díky technologii EnDra ®.

    Motor feedback systémy se vyznačují vlastnostmi:

    • technologie EnDra® bez baterie a převodů
    • použití v teplotním rozsahu od -40 °C do +85 °C (až +105 °C na vyžádání)
    • nejvyšší přesnost (0,09°) pro motory s vysokou dynamikou (50 µs)
    • velmi malý a kompaktní design s Ø 36 mm
    • vysoká spolehlivost
    • jedno a víceotáčkové provedení (rozlišení až 19/43 bit)
    • komunikační rozhraní SSI nebo CANopen (BiSS-C a další na vyžádání)

    Wachendorff nabízí dvě základní řešení:

    Rotační enkodér k okamžitému použití (plug & play)

    Absolutní enkodéry WDGA 36A s plnou hřídelí nebo WDGA 36E s dutou hřídelí lze objednat jako hotové řešení připravené k okamžitému použití. S pouzdrem o průměrů 36 mm jsou enkodéry extrémně kompaktní. Snímače jsou namontovány přímo v motoru nebo na hřídeli motoru. K desce plošných spojů motoru jsou připojeny pomocí kabelů a není tak nutné je spouštět samostatně.

    Motor feedback systémy Wachendorff

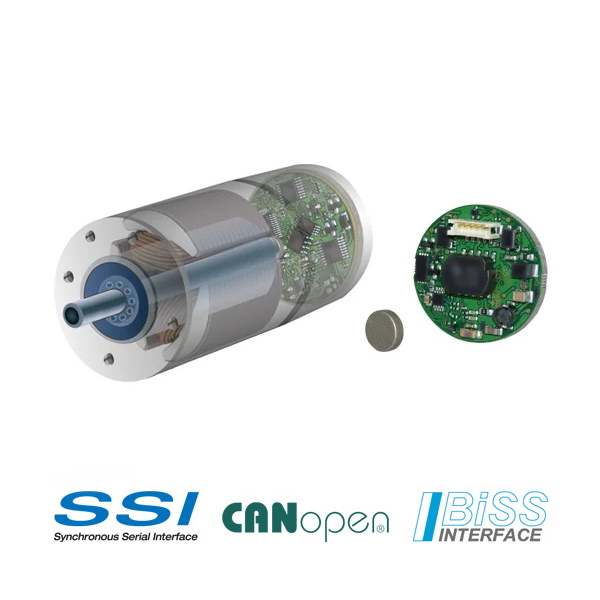

    Instalační sada (deska plošných spojů enkodéru WDGA s magnety)

    Instalační sada pro montáž do motoru se skládá z jedno/víceotáčkové desky plošných spojů enkodéru WDGA a příslušných magnetů. U této sady je funkce v motoru navržena jako elektrická, indukční a mechanická. Mechanické stínění v motoru probíhá přes železné pouzdro. Požadavky na uvedení do sériové výroby si definuje zákazník, výrobce Wachendorff zde může poskytnout podporu s mnohaletými odbornými znalostmi.


    Motor feedback systémy Wachendorff

    ilustrační obrázek aplikace Systém pro zpětnou vazbu polohy

    Systém pro zpětnou vazbu polohy

    Systém pro zpětnou vazbu polohy (anglicky "position feedback system") je soubor technologií a zařízení, které slouží k měření a kontrole polohy objektu nebo mechanického zařízení. Tento systém je klíčovým nástrojem pro automatizaci pracovních procesů v různých průmyslových odvětvích. Systém pro zpětnou vazbu polohy se skládá z řídící jednotky, senzorů polohy, kterými mohou být např. enkodéry, a akčních členů.
