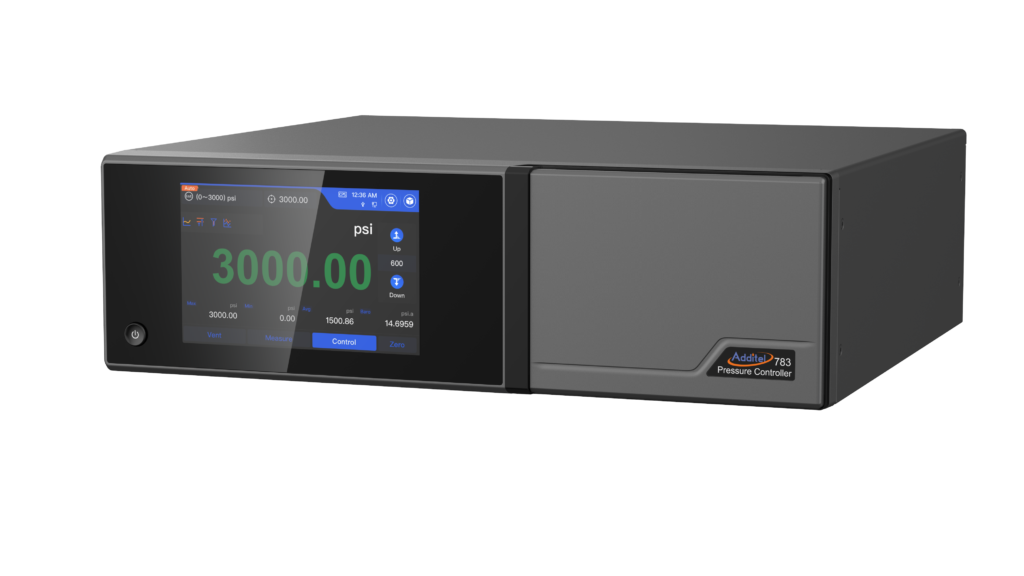

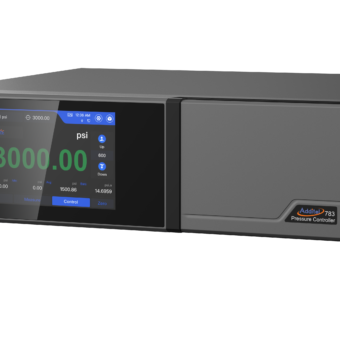

Vysokorychlostní pneumatický regulátor tlaku Additel 783

logo D-Ex info@dex.cz | +420 541 423 211
  • Vysokorychlostní pneumatický regulátor tlaku Additel 783 Rychlý pneumatický regulátor tlaku Additel 783

    Pneumatický regulátor tlaku, který je díky své rychlosti vhodný do výroby a pro velké množství testovaných senzorů.

    Země původu - Země původu
    Země původu

    Additel specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz
    • ikona parametru tlakTlak: Rychlá regulace tlaku do 250 bar
    • ikona parametru přesnostPřesnost: 0.02 % FS, 0.01 % FS nebo 0.01 % RD
    • ikona parametru stabilitaStabilita: < 0.003 % FS, typicky 0.001 % FS
    • ikona parametru komunikaceKomunikace: LAN, USB, RS232
    • ikona parametru ---Dvou rozsahová kalibrace
    • ikona parametru ---Použití externích modulů pro zvýšení přesnosti
    • ikona parametru ---Volitelný systém prevence znečištění (CPS)
    • ikona parametru ---20 % za 10 sekund

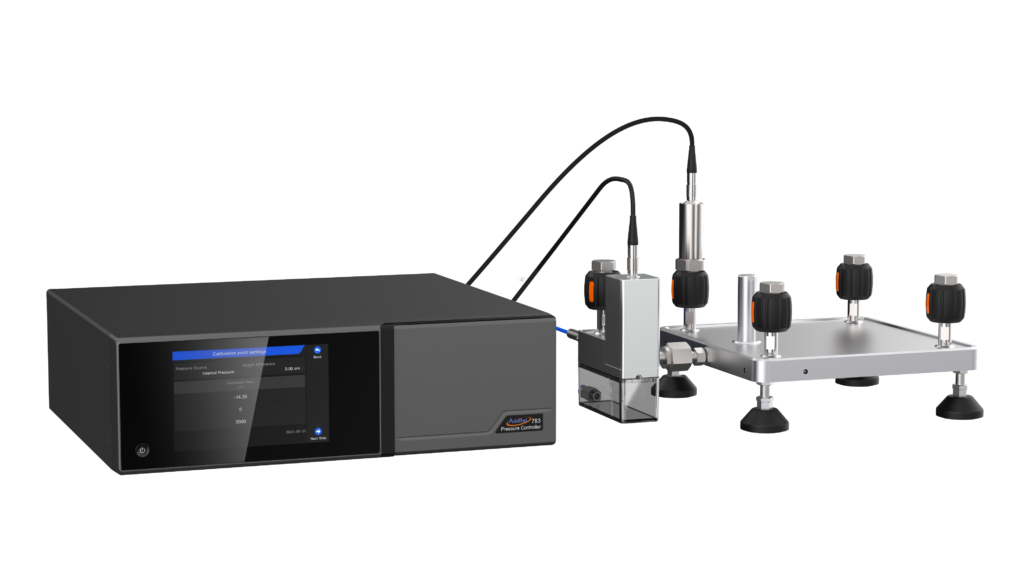

    Tyto modulární regulátory tlaku kombinují špičkovou technologii řízení/měření, modulární konstrukci a uživatelsky přívětivé funkce. Řada regulátorů Additel 783 je optimalizována pro vysokou rychlost měření tlaku bez snížení přesnosti a stability. Pro uživatele, kteří vyžadují automatizovanou výrobu, testování a kalibraci, má společnost Additel s těmito regulátory tlaku pokrytý celý pracovní rozsah. Model ADT783 lze rychle vybavit dvěma řídicími moduly a jedním referenčním barometrickým modulem pro pokrytí širokého rozsahu absolutního tlaku i přetlaku. Řada Additel 783 nabízí na výběr tři základní jednotky, které se pohybují od 3500 psi (250 bar) až po nízkou tlakovou diferenci.

    ADT783-D

    ADT783-D je určen ke kalibraci diferenčního tlaku a přetlaku s přesností ±2 inH2O (±5 mbar) až do 36 psi (2,5 bar). Vyberte si mezi jedním nebo dvěma moduly pro kontrolu tlaku. Každý modul je dodáván s dvojrozsahovou kalibrací, což rozšiřuje přesnost měření v rámci každého modulu. Tato jednotka má stabilitu regulace 0,003 %FS. Kromě dvou regulačních modulů lze přidat i volitelný barometrický modul, který umožňuje relativní a absolutní měření tlaku.

    ADT783-1K a ADT783-3.5K

    ADT783-1K je určen pro kalibraci tlaku od -0,99 bar do 70 bar, ADT783-3.5K je určen pro kalibraci tlaku od -0,99 bar do 250 bar. Vyberte si mezi jedním nebo dvěma moduly pro kontrolu tlaku. Každý modul je dodáván s dvojrozsahovou kalibrací, což rozšiřuje přesnost měření v rámci každého modulu. Tato jednotka má stabilitu regulace 0,003 %FS. Kromě dvou regulačních modulů lze přidat i volitelný barometrický modul, který umožňuje relativní a absolutní měření tlaku.

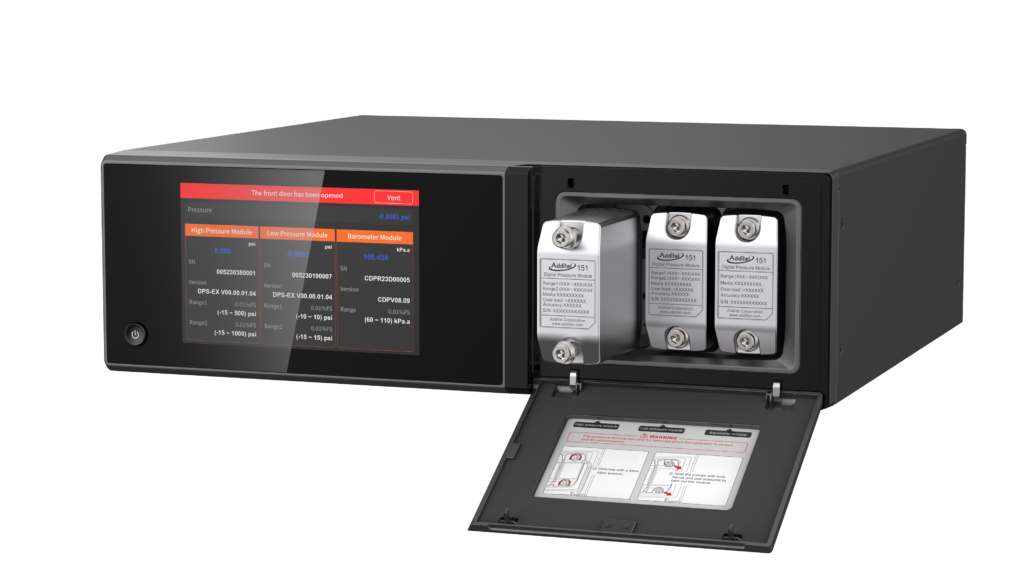

    Rychlá výměna tlakových modulů (30 sekund)

    Vestavěné moduly pro regulaci tlaku Additel lze nainstalovat nebo vyměnit během méně než 30 sekund. Pro výměnu modulu stačí otevřít přední kryt přístroje. Jakmile se kryt otevře, řídicí jednotka automaticky uvolní tlak, což zajistí bezpečné vyjmutí a instalaci modulů ADT151. Společnost Additel nabízí mnoho různých tlakových rozsahů a přesností pro řídicí jednotku ADT733. Vice informací najdete v datasheetu.

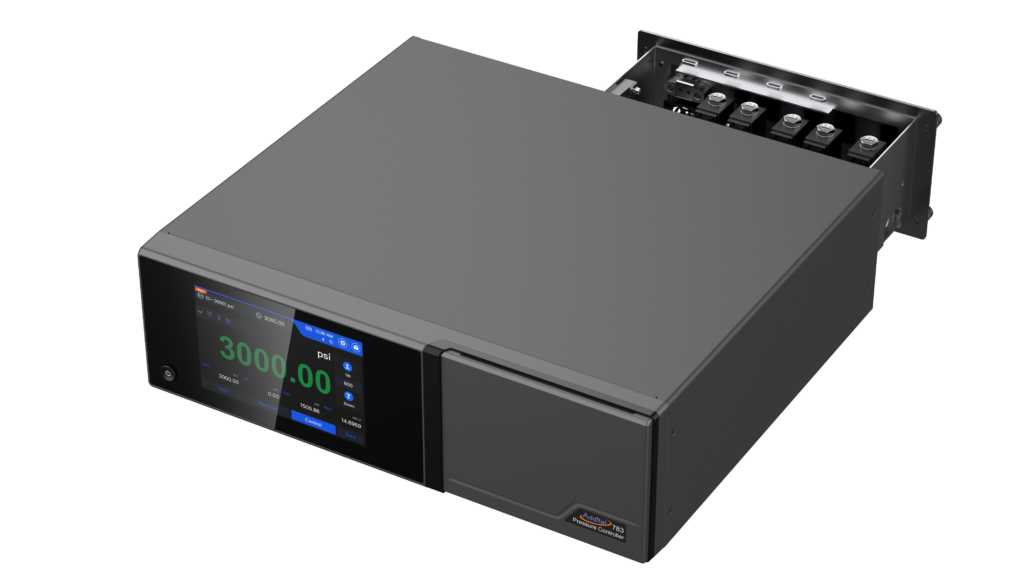

    Jedinečná konstrukce tlakového modulu se širokou škálou schopností

    Tlakové moduly Additel 151 byly navrženy s ohledem na flexibilitu a efektivitu a lze je snadno vyměňovat podle potřeby, aby vyhovovaly měnícím se potřebám a pracovnímu zatížení. Moduly ADT151 s vyšším tlakem pokrývají dva samostatné tlakové rozsahy a dodávají se s individuálními kalibracemi pro každý rozsah. To umožňuje, aby každý modul přesně pokryl široký rozsah. Každý modul ADT151 je také k dispozici ve 3 různých úrovních přesnosti 0,02 % FS, 0,01 % FS a 0,01 % odečtu, aby vyhověl náročným potřebám našich zákazníků. Modulární konfigurace poskytuje uživatelům největší flexibilitu.

    20% zvýšení tlaku během 10 sekund

    V procesu efektivního a rychlého testování, ověřování a kalibrace mají uživatelé a především výrobní závody, přísné požadavky na rychlost regulátorů tlaku. ADT783 využívá profesionální technologii řízení, která účinně zlepšuje rychlost a stabilitu regulace: doba odezvy regulace (typicky) ≤10 sekund, stabilita regulace (typicky) ≤±(0.001~0.003)%FS, další podrobnosti viz specifikace.

    Systém prevence kontaminace (CPS) prodlužuje údržbu řídicí jednotky

    Kalibrace DUT (testovaných zařízení) často přináší do kalibračního systému kontaminanty. Kontaminanty mohou způsobit omezení ve ventilech, vedeních a filtrech. Společnost Additel zahrnula do modelu ADT783 řešení na klíč, které pomáhá omezit tyto obavy a zlepšit životnost a spolehlivost při kalibraci zařízení zákazníků. Použití systému automatického odsávání kapaliny a integračního firmwaru umožňujícího proplachování mezi tlakovými cykly dále snižuje možnost vnášení kontaminantů do systému.

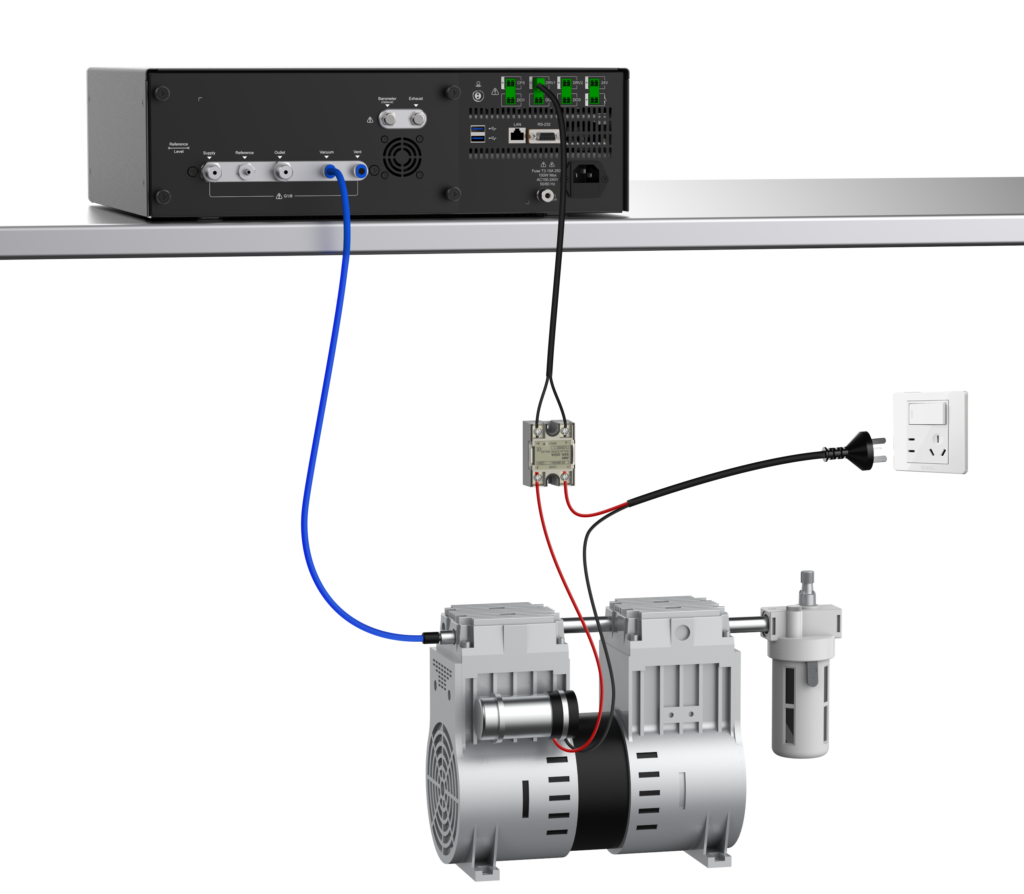

    Beznapěťové kontakty (VFC)

    Beznapěťové kontakty umožňují ovládání periferních zařízení, jako jsou vývěvy, trouby atd. Každá možnost VFC má tři nezávislé kontakty beznapěťového relé NO/NC. V přístroji Additel lze nastavit řadu podmínek, které spustí přepínání kontaktů relé, dle Vašich potřeb.
