  • Vibrační hladinový spínač TLS Tuning fork vibrating level switch TLS

    Určeno do prostředí s nebezpečím výbuchu - Exprodloužená záruka 24 mesíců Vibrační spínač hladiny TLS-S (standardní provedení)
    Vibrační spínač hladiny TSL-C (kompaktní provedení)Vibrační spínač hladiny TSL-H (hygienické provedení)

    Průmyslový vibrační vidličkový limitní spínač pro monitorování výšky hladiny všech kapalných médií.

    Země původu - Země původu
    Země původu

    KSR Kuebler specialista

    • ikona parametru hustotaHustota: ≥ 500 kg/m3
    • ikona parametru teplotaTeplota: -40 až +200 °C (speciální verze -100 až +250 °C)
    • ikona parametru tlakTlak: vakuum až 100 bar
    • ikona parametru výstupVýstup: binární, PNP, NAMUR
    • ikona parametru ---Kontakt: 1× SPST/DPDT
    • ikona parametru materiálMateriál: 316L, 316Ti, Hastelloy C-276
    • ikona parametru krytíKrytí: IP65-66/68

    Modely spínačů

    TLS-S (standardní provedení)
    TLS-CC (kompaktní provedení s úhlovým konektorem DIN 175301)
    TLS-CM (kompaktní provedení s přímým konektorem M12x1)
    TLS-HC (hygienické provedení s úhlovým konektorem DIN 175301)

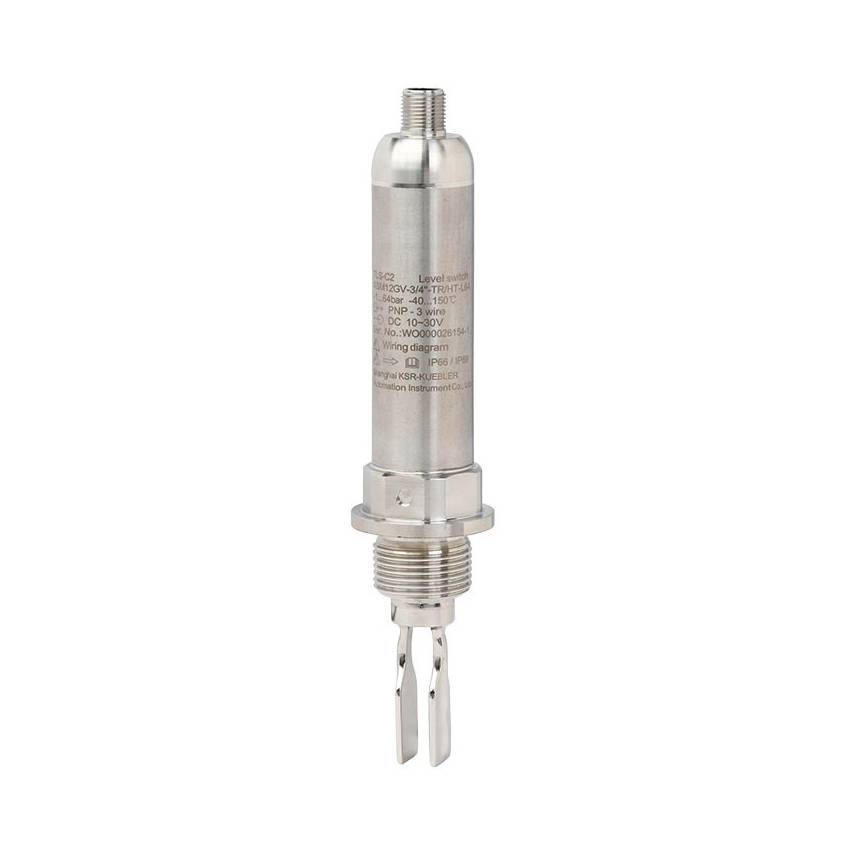

    TLS-HM (hygienické provedení s přímým konektorem M12x1)

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.

    Popis

    Vibrační hladinový spínač model TLS od výrobce KSR Kuebler je limitní hladinoměr, který je umístěn shora nebo z boku do nádrže či potrubí přímo v prostoru měření. Jeho základním prvkem je vibrační vidlice s integrovaným vibračním pohonem. Je-li vibrační vidlice ponořena do média, rezonanční frekvence vidlice klesá. Změna frekvence je detekována elektronickým obvodem a je převedena na spínací signál. Nezávisle na montážní poloze tak lze velmi přesně detekovat změny úrovně plnění. Příslušný spínací bod lze změnit pomocí nástavce potrubí. Vysoká přesnost spínacího bodu může být individuálně přizpůsobena dané aplikaci pomocí 10 úrovní citlivosti. U modelu TLS-S je také možné nastavit hysterezi sepnutí od 1 do 20 sekund a pro použití v prostředí s nebezpečím výbuchu jsou k dispozici verze se schválením NEPSI (Ex i) a ATEX (Ex d).


    Vlastnosti

    • kompaktní konstrukce
    • přístroj je umístěn přímo v prostoru měření
    • montážní poloha podle potřeby
    • výstup releový s kontaktem (SPST/DPDT), tranzistorový PNP a NAMUR
    • nastavitelná senzitivita spínaní v 10 úrovních
    • nastavitelná hystereze spínaní 1 až 20 sekund
    • maximální spínací výkon DC 30 V / 3 A
    • použití pro teploty -40 °C až +200 °C (speciální verze -100 °C až 250 °C), provozní tlak vakuum až 10 MPa
    • materiál nerez 316L, 316Ti, Hastelloy C-276; včetně elektrolyticky leštěných verzí
    • procesní připojení přírubou nebo šroubením
    • certifikáty: NEPSI (Ex i), ATEX (Ex d)
    • krytí IP65-66/68

    Použití

    • měření hladiny všech kapalin
    • ochrana proti přetečení a chodu nasucho u čerpadel, nádob a potrubí
    • chemický a petrochemický průmysl
    • farmaceutický průmysl
    • potravinářství a nápojový průmysl
    • zpracování pitné a odpadní vody

    Logo Ex
    Hladinoměry TLS-S mohou být dodány v provedení pro montáž do prostředí s nebezpečím výbuchu (Ex).

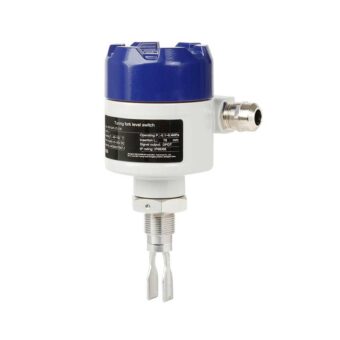

    Vibrační spínač hladiny TSL-S (standardní provedení)

    Model TLS-S

    Vibrační hladinový spínač

    Standardní provedení

    katalogový list


    Standardní provedení vibračního vidličkového limitního spínače s výstupy DPDT, PNP a NAMUR. Vhodné pro procesní podmínky média s teplotami -40 až +200 °C, tlakem -1 až +100 bar a hustotou 500 až 2 500 kg/m³. Elektrické připojení kabelem do svorkovnice umístěné v hliníkové hlavici (krytí IP66/68). K dispozici jsou i nevýbušné verze se schválením NEPSI (Ex i) a ATEX (Ex d).

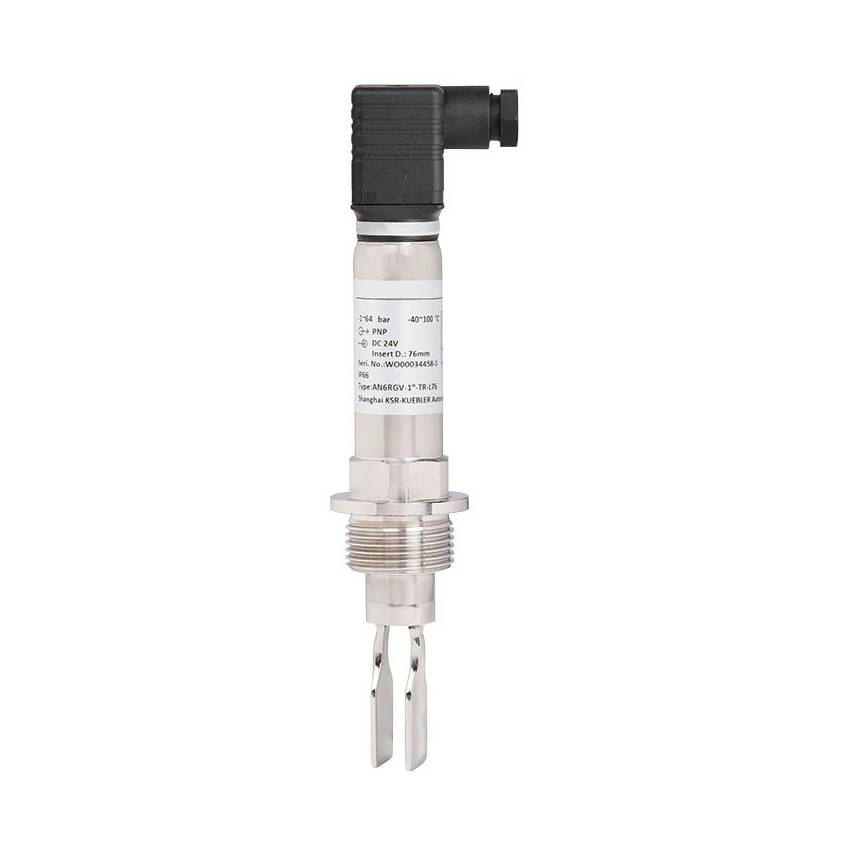

    Vibrační spínač hladiny TSL-C (kompaktní provedení)

    Model TLS-C

    Vibrační hladinový spínač

    Kompaktní provedení

    katalogový list


    Kompaktní provedení vibračního vidličkového limitního spínače s výstupy SPST a PNP. Vhodné pro procesní podmínky média s teplotami -40 až +150 °C, tlakem -1 až +64 bar a hustotou 500 až 2 500 kg/m³. Elektrické připojení úhlovým konektorem DIN 175301 (TLS-CC / krytí IP65) nebo přímým konektorem M12x1 (TLS-CM / krytí IP66/68).

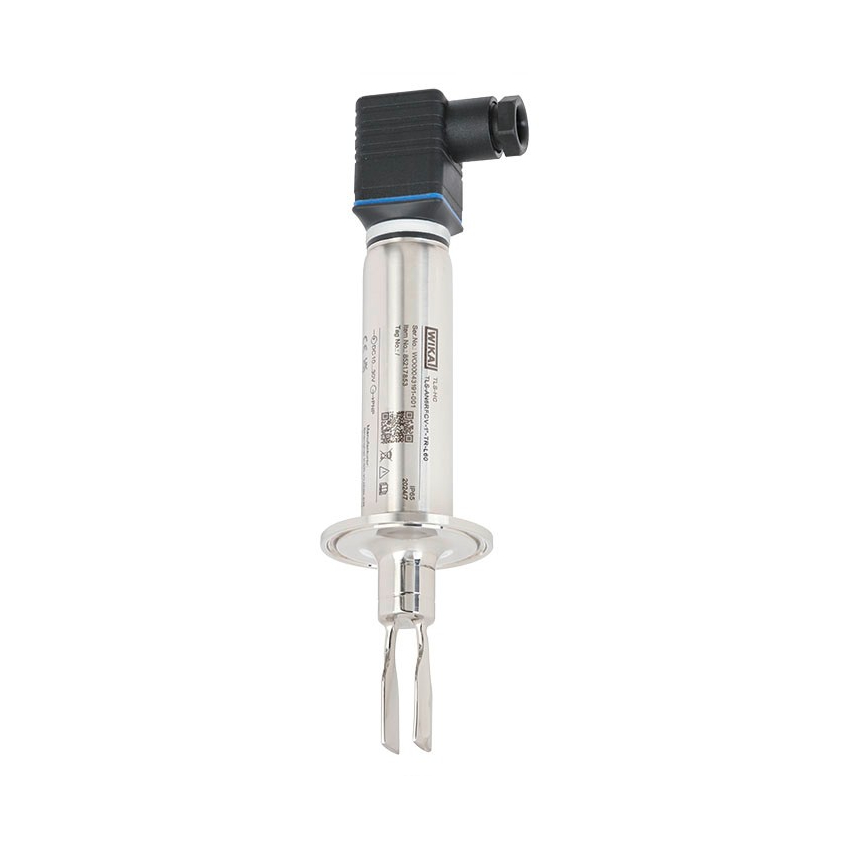

    Vibrační spínač hladiny TSL-H (hygienické provedení)

    Model TLS-H

    Vibrační hladinový spínač

    Hygienické provedení

    katalogový list


    Hygienické provedení vibračního vidličkového limitního spínače s výstupy SPST a PNP. Vhodné pro procesní podmínky média s teplotami -40 až +150 °C, tlakem -1 až +64 bar a hustotou 500 až 2 500 kg/m³. Elektrické připojení úhlovým konektorem DIN 175301 (TLS-HC / krytí IP65) nebo přímým konektorem M12x1 (TLS-HM / krytí IP66/68).
