Pneumatický rozbočovač ADT121

Rozbočovač ADT12X manifold

Pneumatické a hydraulické rozbočovače

Additel

Rozbočovače tlaku řady Additel12X jsou určeny k rozšíření počtu tlakových testovacích vývodů při kalibraci tlaku.
Pneumatické rozbočovače Additel 121 se používá pro kalibraci tlaku až do 200 barů. Vestavěný filtr znečištění způsobenému testovanými zařízeními.
Pneumatický rozbočovač Additel127 je vybaven pouze třemi vývody a je určen pro tlak do 250 barů.

Hydraulický rozbočovač Additel 123 je kompatibilní s hydraulickými tlakovými aplikacemi až do tlaku 1000 barů. Na každém potrubí jsou předem instalovány čtyři ruční rychlé konektory.
Tlakové rozdělovače řady ADT12X jsou vybaveny rychlospojkami, umožňují připojení bez použití klíče nebo teflonové pásky, pro připojení zkoušených zařízení. To zvyšuje Vaši produktivitu při použití kalibračních pump, regulátorů tlaku, nebo pístových tlakoměrů
Hadicový přívod tlakového média má vnější závit

.

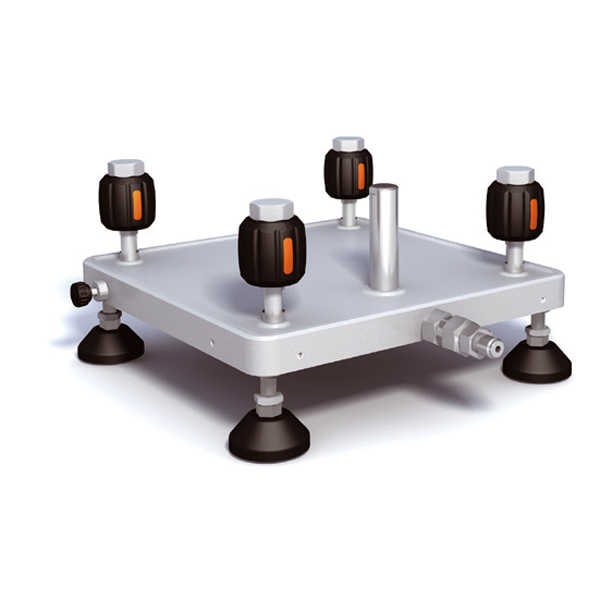

Pneumatické rozbočovače Additel 121

Pneumatický rozbočovač ADT121

  • Pneumatický rozbočovač
  • Pracovní tlak -1 až 200 bar
  • Přívod – hadicový s vnějším závitem
  • 4 výstupy vybavené rychlospojkami
  • Instalovaný vzduchový filtr

Typ Přívod- závit Vystup – rychlospojka
ADT121-N ¼ NPT vnější 4 x ¼ NPT vnitřní
ADT121-N2 ½ NPT vnější 4 x ½ NPT vnitřní
ADT121-M M20×1.5 vnější 4 x M20×1.5 vnitřní
ADT121-B ¼ BSP vnější 4 x ¼ BSP vnitřní
ADT121-B2 ½ BSP vnější 4 x ½ BSP vnitřní

Poznámka: Součástí dodávky každého rozbočovače Additel 12X je připojovací hadice.

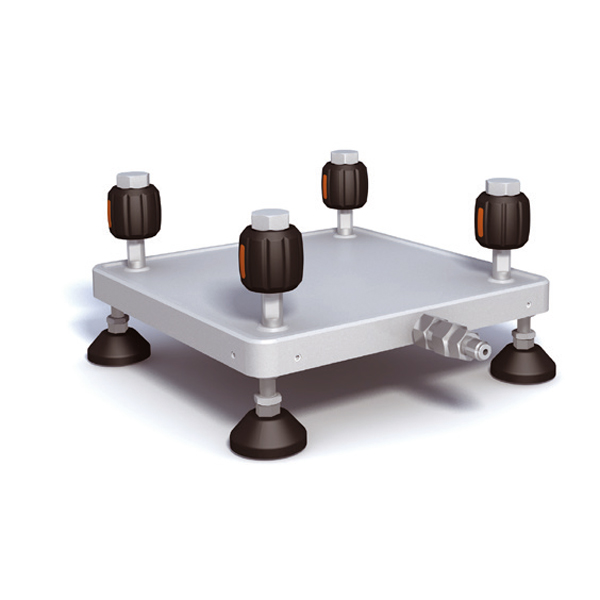

Hydraulické rozbočovače Additel 123

Hydralický rozbočovač ADT123

  • Hydraulický rozbočovač
  • Pracovní tlak -1 až 1 000 bar
  • Přívod – hadicový s vnějším závitem
  • 4 výstupy vybavené rychlospojkami

Typ Přívod – závit Vystup – rychlospjka
ADT123-N ¼ NPT vnější 4 x ¼ NPT vnitřní (female)
ADT123-N2 ½ NPT vnější 4 x ½ NPT vnitřní (female)
ADT123-M M20×1,5 vnější 4 x M20×1,5 vnitřní (female)
ADT123-B ¼ BSP vnější 4 x ¼ BSP vnitřní (female)
ADT123B2 ½ BSP vnější 4 x ½ BSP vnitřní (female)

Poznámka: Součástí dodávky každého rozbočovače Additel 12X je připojovací hadice.

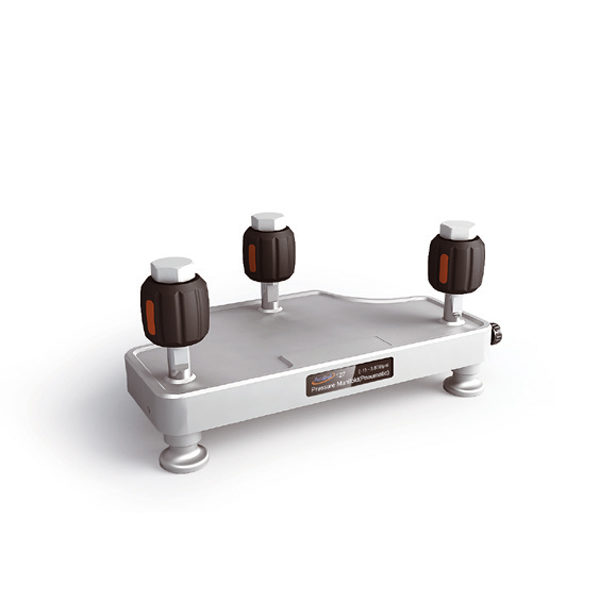

Pneumatické rozbočovače Additel 127

Pneumatický rozbočovač ADT127

  • Pneumatický rozbočovač
  • Pracovní tlak -1 až 250 bar
  • Přívod – hadicový s vnějším závitem
  • 3 výstupy vybavené rychlospojkami

Typ Přívod – závit Vystup – rychlospojka
ADT127-N ¼ NPT vnější 3 x ¼ NPT vnitřní (female)
ADT127-N2 ½ NPT vnější 3 x ½ NPT vnitřní (female)
ADT127-M M20×1.5 vnější 3 x M20×1.5 vnitřní (female)
ADT127-B ¼ BSP vnější 3 x ¼ BSP vnitřní (female)
ADT127-B2 ½ BSP vnější 3 x ½ BSP vnitřní (female)

Poznámka: Součástí dodávky každého rozbočovače Additel 12X je připojovací hadice.

Dokument

Jazyk

Additel 12X series pressure manifolds Datasheet EN flag
