Prodlužovací tlakové hadice

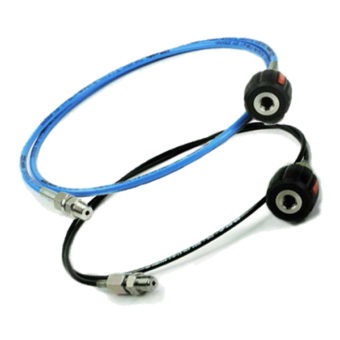

Prodlužovací tlaková hadice ADT100-HTK

Sada testovacích hadic s nejvyšším tlakem do 550 barů nebo 1000 barů

Additel

Sada testovacích hadic Additel 100 je určena k propojení kalibračních obvodů a přizpůsobení různých tlakových přípojek. Je tvořena ohebnou hadici s nejvyšším tlakem do 550 barů nebo 1000 barů, konektorem s vnějším závitem NPT, BSP nebo metrickým závitem a různými rychlospojkami s vnitřním závitem. Speciálně konstruované rychlospojky společnosti Additel umožňují těsný spoj bez použití klíče nebo teflonové pásky. Sada testovacích hadic Additel 100 je skvělým doplňkem pro jakýkoliv zdroj tlaku nebo regulátor.

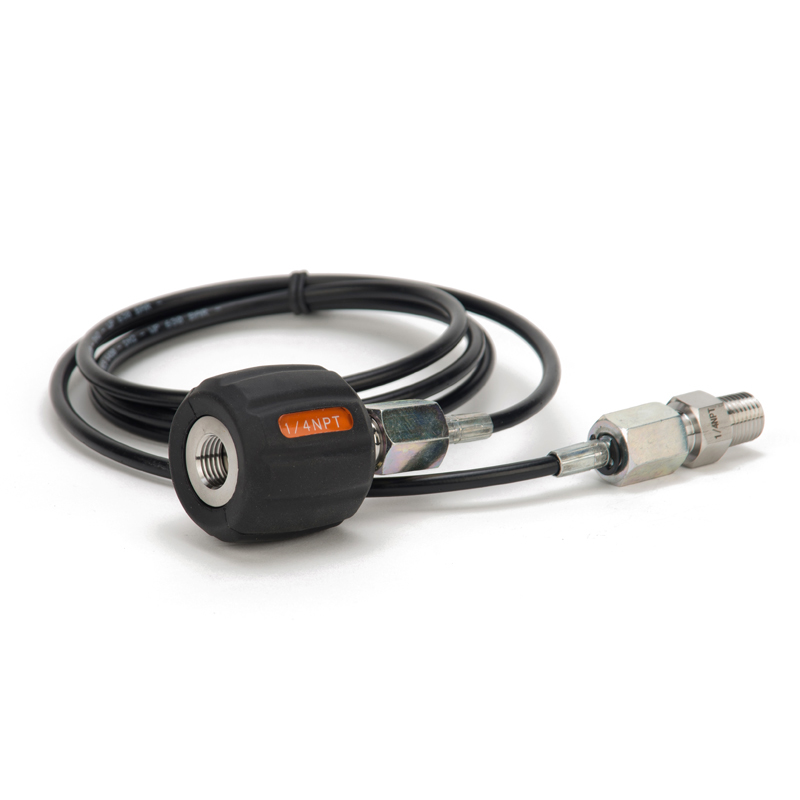

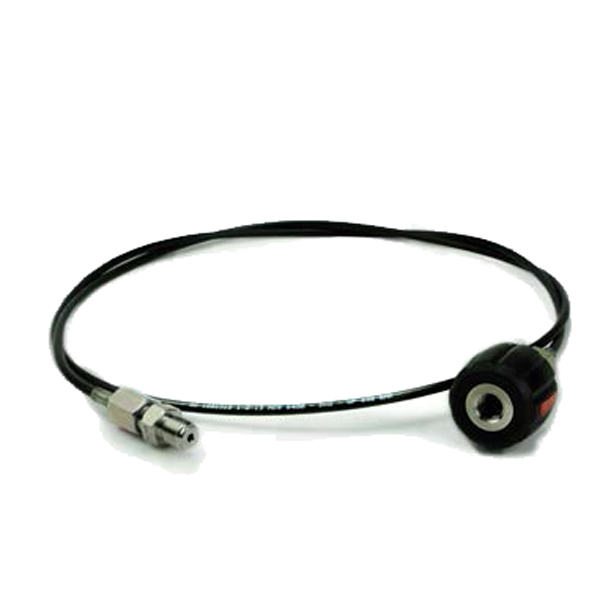

Prodlužovací tlaková hadice ADT100-HTK-8K

Prodlužovací tlaková hadice

Technické údaje:

  • Maximální tlak: 550 bar
  • Délka hadice: 1,5 m

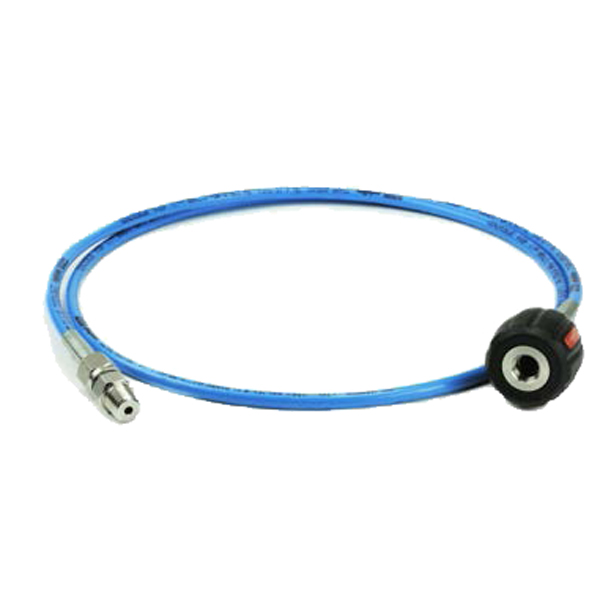

Prodlužovací tlaková hadice ADT100-HTK-15K

Prodlužovací tlaková hadice



Technické údaje:

  • Maximální tlak: 1000 bar
  • Délka hadice: 1,5 m

Objednací kód: ADT100 – HTK – TLAK – PŘÍPOJKA 1 – PŘÍPOJKA 2

TLAK:

8K: 550 bar
15K:1000 bar

PŘÍPOJKA 1:
(vnější závit)

NPTM4: 1/4NPT
NPTM2: 1/2NPT
NPTB4: 1/4BSP
M20M: M20x1.5

PŘÍPOJKA 2:
(rychlospojka s vnitřním závitem)

NPTF2Q1/2NPT
NPTF3Q: 3/8NPT
NPTF4Q: 1/4NPT
NPTF8Q: 1/8NPT
BSPF2Q: 1/2BSP
BSPF3Q: 3/8BSP
BSPF4Q: 1/4BSP
BSPF8Q: 1/8BSP
M20FQ: M20x1,5

Příklad typového označení:

ADT100 – HTK – 10K – NPTM2 – NPTF4Q

Tlaková hadice pro tlak maximálně 1 000 bar s přípojkou s vnějším závitem 1/2NPT a rychlospojkou s vnitřním závitem 1/4NPT

Dokument

Jazyk

Additel 100 series Hose Test Kits EN flag
