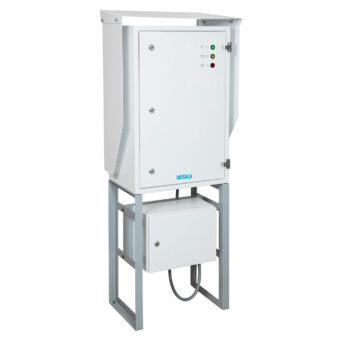

Optimus™ DGA monitor olejových transformátorů OPT100

Měření transformátorových olejů DGA VAISALA OPT100
Měření transformátorových olejů DGA VAISALA OPT100 - otevřená skříňInstalace měření transformátorových olejů DGA VAISALA OPT100Instalované měření transformátorových olejů DGA u transformátoruMěření transformátorových olejů DGA u transformátoruInstalované měření transformátorových olejů DGA VAISALA OPT100Vnitřní zapojení měření transformátorových olejů DGA
Vnitřní zapojení měření transformátorových olejů DGAVnitřní zapojení měření transformátorových olejů DGA

Bezúdržbový online monitoring výkonových olejových transformátorů (teplota, vlhkost, tlak, plyny) s pokročilou detekcí úniků okolního vzduchu do transformátoru.

Vaisala specialista

Libor Dolák | +420 775 757 221 | ldolak@dex.cz

Vaisala OPT100  je první bezúdržbový monitor DGA pro více plynů. Tento moderní přístroj ideální pro zvýšení bezpečnosti a životnosti výkonových transformátorů pomocí nepřetržité analýzy plynů rozpuštěných v transformátorovém oleji (DGA – Dissolved Gas Analysis). OPT100 je vybaven přesnou a spolehlivou metodou pro detekci úniků okolního vzduchu do vašeho výkonového transformátoru

Vakuová extrakce plynů zajišťuje měření nezávislé na typu, teplotě a tlaku oleje. Dobře chráněný a extrémně stabilní infračervený senzor zajišťuje dlouhodobě přesné měření. Tato unikátní konstrukce přístroje OPT100 zajišťuje nepřetržitý, bezúdržbový provoz bez falešných alarmů.

100% bezúdržbový

  • žádný nosný nebo kalibrační plyny, který by bylo nutné monitorovat nebo měnit
  • bez vnitřních měřicích komponent k výměně.
  • žádné pevné filtry / filtrační kola, membrány nebo kapiláry k opravě nebo výměně.

VAISALA webináře:

Pro shlédnutí webinářů je nutné vyplnit registraci na webu www.vaisala.com.

Patentované. Důvěryhodné. Spolehlivé.

Zajistěte, aby váš napájecí transformátor zůstal v provozu déle. OPT100 přináší nepřekonatelnou dlouhodobou stabilitu, spolehlivost a výkon měření. Je důvěryhodný pro svou patentovanou nedisperzní infračervenou technologii (NDIR – non-dispersive infrared), patentovanou technologii vakuové extrakce plynu a nové revoluční měření celkového tlaku plynu pro detekci vnikání vzduchu.

Funguje kdekoli

Špičkový výkon a odolnost. Vedení z nerezové oceli, krytí IP66, temperované pouzdro, magnetické čerpadlo a ventily. Optimus™ OPT100, který není třeba opravovat ani vyměňovat, jednoduše funguje – od Arktidy po tropy.

Žádné falešné poplachy

IR senzor v OPT100 je založen na naší klíčových měřicí technologii a všechny kritické senzory jsou vyráběny v našich čistých prostorách. Vakuová extrakce plynů přináší stabilní hodnoty bez kolísání dat v důsledku teploty, tlaku nebo typu oleje. Hermeticky uzavřená a chráněná optika zabraňuje kontaminaci senzoru.

Chytré a bezproblémové

Není třeba žádný další software. Propracovaný design Optimus™ OPT100 umožňuje rychlou instalaci – stačí připojit olej, energii a data a jste připraveni na provoz. Autodiagnostika umožňuje automatické nastavení monitoru i po výpadku napájení.

Unikátní způsob detekce úniků vzduchu

Tento systém Vám pomůže maximalizovat provozní životnost vašeho transformátoru. Inovativní metoda detekce úniků okolního vzduchu do vašeho transformátoru pomocí měření celkového tlaku plynu (TGP).

Základní vlastnosti

  • Optické IR snímače navrženy i vyrobeny v čistých prostorách VAISALA
  • Spektrální skenování zajišťuje selektivní měření jednotlivých plynů
  • Vakuová plynová extrakce nezávislá na teplotě a tlaku oleje
  • Unikátní auto-kalibrace eliminuje dlouhodobý drift, odpadá nutnost rekalibrace
  • Hermeticky uzavřená struktura odolná vůči změnám vakua a tlaku
  • Vedení a komponenty v kontaktu s olejem jsou buď z nerezu nebo hliníku
  • Bezúdržbový provoz, žádné náhradní díly
  • Magnetické olejové čerpadlo a vysoce kvalitní ventily garantují dlouhou životnost

Měřené plyny:

  • vodík H2
  • ethan C2H6
  • oxid uhelnatý CO
  • ethylen C2H4
  • oxid uhličitý CO2
  • acetylen C2H2
  • metan CH4

Další měřené veličiny :

  • vlhkost oleje H2O
  • teplota
