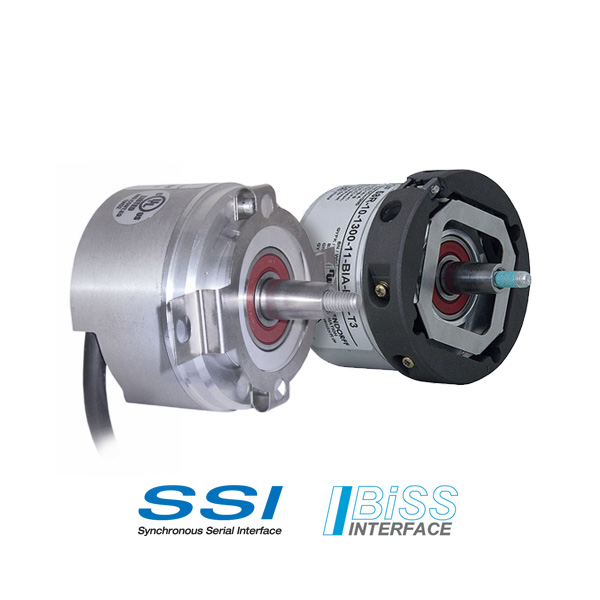

  • Motor feedback systémy WDGF Motor feedback system WDGF

    prodloužená záruka 60 mesíců Motorfeeback systémy WDGF

    Motor feedback systémy WDGF s komunikačními protokoly SSI a BiSS-C pro krokové a servo motory

    Země původu - Země původu
    Země původu

    Wachendorff Automation specialisté

    • ikona parametru otáčkyOtáčky: až 12 000 rpm
    • ikona parametru ---19 bit jednootáčkový
    • ikona parametru výstupVýstup: SSI, BiSS-C (RS485)
    • ikona parametru teplotaTeplota: -40 °C až +115 °C
    • ikona parametru krytíKrytí: IP65, IP67

    Rotační motor feedback systémy slouží k monitorování zpětné vazby motorů, aby se zařízení osazené motorem mohla rychle a přesně dostat na svou pozici. Uplatnění nacházejí u výrobních strojů, regálových systémů, ve zdravotnické technologii nebo u výrobních robotů. Motor feedback systém je namontován na vnější straně motoru jako kompletní uzavřená sestava.

    Magnetická technologie Wachendorff nyní umožňuje vybavit menší krokové nebo servomotory absolutním kódovacím systémem. Elektronika absolutního enkodéru WDGA má kompaktní design, který to umožňuje.

    Z této myšlenky byla vyvinuta sada s absolutními enkodéry, kterou lze poté integrovat i do velmi kompaktních motorů.

    Motor feedback systém se vyznačují vlastnostmi:

    • nejvyšší přesností pro motory s vysokou dynamikou
    • kompaktní design s Ø 58mm
    • BISS-C, SSI s 19bitovým převodníkem na 1 otáčku a 2 048 pulzy pro funkci sin/cos
    • inkrementální snímače s přesností do 25 000 pulsů na otáčku
    • elektronická identifikace ID

    Motorfeedback WDGF 58M SSI

    Motorfeedback WDGF 58M SSI

    Absolutní hřídelový snímač, magnetický

    Pouzdro: Ø 58 mm
    Hřídel: Ø konus 1/10, 9.25 mm
    jedno-otáčkový, max. 19 bit
    až 2048 sin/cos na otáčku
    binární nebo Grayův kód

    Stáhnout prospekt


    Motorfeedback WDGF 58R SSI

    Motorfeedback WDGF 58R SSI

    Absolutní hřídelový snímač, magnetický

    Pouzdro: Ø 58 mm
    Hřídel: Ø konus 1/10, 9.25 mm
    jedno-otáčkový, max. 19 bit
    až 2048 sin/cos na otáčku
    s připojením statoru
    binární nebo Grayův kód

    Stáhnout prospekt

    Motorfeedback WDGF 58M BiSS-C

    Motorfeedback WDGF 58M BiSS-C

    Absolutní hřídelový snímač, magnetický

    Pouzdro: Ø 58 mm
    Hřídel: Ø konus 1/10, 9.25 mm
    jedno-otáčkový, max. 19 bit
    2048 sin/cos na otáčku, volitelně 512 nebo 1024
    binární nebo Grayův kód

    Stáhnout prospekt


    Motorfeedback WDGF 58R BiSS-C

    Motorfeedback WDGF 58R BiSS-C

    Absolutní hřídelový snímač, magnetický

    Pouzdro: Ø 58 mm
    Hřídel: Ø konus 1/10, 9.25 mm
    jedno-otáčkový, max. 19 bit
    2048 sin/cos na otáčku, volitelně 512 nebo 1024
    s připojením statoru
    binární nebo Grayův kód

    Stáhnout prospekt

    ilustrační obrázek aplikace Systém pro zpětnou vazbu polohy

    Systém pro zpětnou vazbu polohy

    Systém pro zpětnou vazbu polohy (anglicky "position feedback system") je soubor technologií a zařízení, které slouží k měření a kontrole polohy objektu nebo mechanického zařízení. Tento systém je klíčovým nástrojem pro automatizaci pracovních procesů v různých průmyslových odvětvích. Systém pro zpětnou vazbu polohy se skládá z řídící jednotky, senzorů polohy, kterými mohou být např. enkodéry, a akčních členů.
