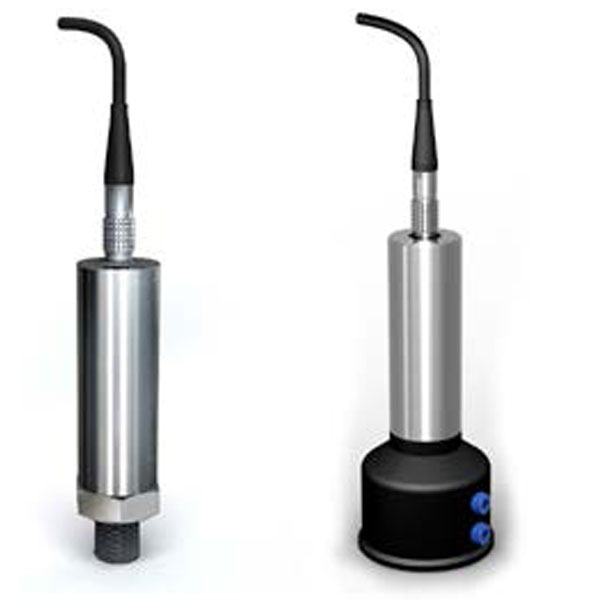

Inteligentní tlakové moduly Additel 160A
Přesné, spolehlivé a ekonomické řešení pro širokou škálu tlakových aplikací
S pokročilou mikroprocesorovou technologií, nejmodernějšími snímači tlaku křemíku a velmi snadným používáním poskytují inteligentní digitální tlakové moduly řady ADT160 přesné a spolehlivé řešení pro širokou škálu tlakových aplikací. Pro dosažení nejlepšího výkonu je každý křemíkový snímač tlaku v měřících jednotkách před montáží speciálně stařen, testován a odstíněn. ADT 160A byl navržen jako externí tlakový modul pro ADT 760, ADT 761, ADT 222A, ADT 223A a ADT 780.
Inteligentní digitální tlakový modul ADT 160A je bezkonkurenční ve výkonu a spolehlivosti.
Vlastnosti inteligentních digitálních tlakových modulů:
- pro ADT 760, ADT 761, ADT 222A, ADT 223A a ADT 780
- Rozsah tlaku až do 2 800 bar
- Přesnost měření přetlaku 0,02% FS
- Přesnost měření absolutního tlaku 0,1% FS
- Typy tlakových modulů GP, AP, DP, CP
- Sensor pro přesné měření s přesností do 0,005% RD + 0,005% FS
- Stabilita 0,005% FS
- Plně teplotně kompenzované přesnost
- Pro plynné nebo kapalné médium
Vysvětlivky zkratek:
FS – představuje přesnost v celém rozsahu
GP – pro měření přetlaku
AP – pro měření absolutního tlaku
DP – pro měření poměru dvou tlaků
CP – pro měření kombinovaného tlaku – přetlaku i podtlaku
Tlakové připojení
- 1/4NPT male, 1/4BSP male, M20x1,5 male
- Na vyžádání je možné objednat i jiné druhy připojení
Vysvětlivky zkratek:
Male – vnější závit
M – metrický závit
Mechanické provedení
- Tělo modulu: nerezová ocel SST
- Vnitřní části: nerezová ocel 316L SS
Příslušenství (součást dodávky)
- NITS – kalibrační list
Volitelné příslušenství
- 9060 – kabel pro připojení tlakového modulu
Specifikace
|
Standardní přesnost |
Precizní přesnost | ||||
| CPXXX | DPXXX | GPXXX |
AP3KQ AP1KQ |
AP100Q |
|
| Kompenzace teploty |
-10°C do 50°C |
0°C do 50°C |
|||
| Provozní teplota |
-10°C do 50°C |
0°C do 50°C |
|||
| Skladovací teplota |
-20°C do 70°C |
-20°C do 70°C |
|||
| Relativní vlhkost nekolidující |
95% |
95% |
|||
| Tlakové připojení (pouze pro externí použití) |
1/4NPT, 1/2NPT, 1/4BSP, 1/2BPS, M20x15 |
1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP, M20x15 |
|||
| Kryt (pouze pro externí použití) |
nerezová ocel SS |
nerezová ocel SS |
|||
| Rozměr |
33 mm x 123 mm |
44 mm x 220mm |
60 mm x 190 mm |
||
| Váha |
0.4 kg |
0.8 kg |
1.2 kg |
||
| Záruka |
1 rok |
1 rok |
1 rok |
||
Tlakové moduly pro přetlak |
|||||
|
Typ |
Tlakový rozsah |
Tlakové médium |
Přesnost [%FS] |
Přetižitelnost |
|
|
[psi] |
[bar] | ||||
|
V15 |
-15 |
-1.0 |
plyn |
0.02 |
3× |
|
GP2 |
2 |
0.16 |
plyn |
0.05 |
3× |
|
GP5 |
5 |
0.35 |
plyn |
0.05 |
3× |
|
GP10 |
10 |
0.7 |
plyn |
0.02 |
3× |
|
GP15 |
15 |
1.0 |
plyn |
0.02 |
3× |
|
GP30 |
30 |
2.0 |
plyn |
0.02 |
3× |
|
GP50 |
50 |
3.5 |
plyn, kapalina |
0.02 |
3× |
|
GP100 |
100 |
7.0 |
plyn, kapalina |
0.02 |
3× |
|
GP150 |
150 |
10 |
plyn, kapalina |
0.02 |
3× |
|
GP300 |
300 |
20 |
plyn, kapalina |
0.02 |
3× |
|
GP500 |
500 |
35 |
plyn, kapalina |
0.02 |
3× |
|
GP600 |
600 |
40 |
plyn, kapalina |
0.02 |
3× |
|
GP1K |
1,000 |
70 |
plyn, kapalina |
0.02 |
2× |
|
GP2K |
2,000 |
140 |
plyn, kapalina |
0.02 |
3× |
|
GP3K |
3,000 |
200 |
plyn, kapalina |
0.02 |
3× |
|
GP5K |
5,000 |
350 |
plyn, kapalina |
0.02 |
3× |
|
GP10K |
10,000 |
700 |
plyn, kapalina |
0.02 |
2× |
|
GP15K |
15,000 |
1,000 |
plyn, kapalina |
0.05 |
2× |
|
GP20K |
20,000 |
1,400 |
plyn, kapalina |
0.05 |
1.5× |
|
GP25K |
25,000 |
1,600 |
plyn, kapalina |
0.1 |
1.5× |
|
GP30K |
30,000 |
2,000 |
plyn, kapalina |
0.1 |
1.5× |
|
GP36K |
36,000 |
2,500 |
plyn, kapalina |
0.1 |
1.5× |
|
GP40K |
40,000 |
2,800 |
plyn, kapalina |
0.1 |
1.1× |
Tlakové moduly pro přetlak i podtlak |
|||||
|
Typ |
Tlakový rozsah |
Tlakové médium |
Přesnost (%FS) |
Přetižitelnost |
|
|
(psi) |
(bar) |
||||
|
CP2 |
±2 |
±0.16 |
plyn |
0.05 |
3× |
|
CP5 |
±5 |
±0.35 |
plyn |
0.02 |
3× |
|
CP10 |
±10 |
±0.7 |
plyn |
0.02 |
3× |
|
CP15 |
±15 |
±1 |
plyn |
0.02 |
3× |
|
CP30 |
-15 do 30 |
-1 do 2 |
plyn |
0.02 |
3× |
|
CP100 |
-15 do 100 |
-1 do 7 |
plyn, kapalina |
0.02 |
3× |
|
CP300 |
-15 do 300 |
-1 do 20 |
plyn, kapalina |
0.02 |
3× |
|
CP500 |
-15 do 500 |
-1 do 35 |
plyn, kapalina |
0.02 |
3× |
|
CP600 |
-15 do 600 |
-1 do 40 |
plyn, kapalina |
0.02 |
3× |
|
CP1K |
-15 do1,000 |
-1 do 70 |
plyn, kapalina |
0.02 |
3× |
|
CP2K |
-15 to 2,000 |
-1 do 140 |
plyn, kapalina |
0.02 |
3× |
|
CP3K |
-15 do 3,000 |
-1 do 200 |
plyn, kapalina |
0.02 |
3× |
|
CP5K |
-15 do 5,000 |
-1 do 350 |
plyn, kapalina |
0.02 |
3× |
|
CP10K |
-15 do 10,000 |
-1 do 700 |
plyn, kapalina |
0.02 |
2× |
Tlakové moduly pro absolutní tlak |
|||||
|
Typ |
Tlakový rozsah |
Tlakové médium |
Přesnost (%FS) |
Přetižitelnost |
|
|
(psi) |
(bar) |
||||
|
AP5 |
5 |
0.35 |
plyn |
0.1 |
3× |
|
AP10 |
10 |
0.7 |
plyn |
0.1 |
3× |
|
AP15 |
15 |
1.0 |
plyn |
0.1 |
3× |
|
AP30 |
30 |
2.0 |
plyn |
0.1 |
3× |
|
AP50 |
50 |
3.5 |
plyn |
0.1 |
3× |
|
AP100 |
100 |
7.0 |
plyn, kapalina |
0.05 (0.1) |
3× |
|
AP300 |
300 |
20 |
plyn, kapalina |
0.05 (0.1) |
3× |
|
AP500 |
500 |
35 |
plyn, kapalina |
0.05 (0.1) |
3× |
|
AP1K |
1,000 |
70 |
plyn, kapalina |
0.05 (0.1) |
2× |
|
AP3K |
3,000 |
200 |
plyn, kapalina |
0.05 (0.1) |
3× |
|
AP5K |
5,000 |
350 |
plyn, kapalina |
0.05 (0.1) |
3× |
Tlakové moduly pro absolutní tlak s vysokou přesností |
|||||
|
Typ |
Tlakový rozsah |
Tlakové médium |
Přesnost |
Přetižitelnost |
|
|
psia |
bar.a |
||||
|
AP45Q |
0 až 45 |
2.0 |
plyn |
0.005% čtení+0.005%FS |
3× |
|
AP100Q |
0 až 100 |
7.0 |
plyn |
0.005% čtení+0.005%FS |
3× |
|
AP400Q |
0 až 400 |
28 |
plyn |
0.005% čtení+0.005%FS |
3× |
|
AP500Q |
0 až 500 |
35 |
plyn |
0.005% čtení+0.005%FS |
3× |
|
AP1KQ |
0 až 1,000 |
70 |
plyn |
0.005% čtení+0.005%FS |
3× |
|
AP2KQ |
0 až 2,000 |
140 |
plyn |
0.005% čtení+0.005%FS |
3× |
|
AP3KQ |
0 až 3,000 |
200 |
plyn |
0.005% čtení+0.005%FS |
3× |
|
AP6KQ |
0 až 6,000 |
400 |
plyn, kapalina |
0,01% FS |
3x |
|
AP10KQ |
0 až 10,000 |
700 |
plyn, kapalina |
0,01% FS |
2x |
|
AP15KQ |
0 až 15,000 |
1 000 |
plyn, kapalina |
0,01% FS |
2x |
|
AP20KQ |
0 až 20,000 |
1 400 |
plyn, kapalina |
0,01% FS |
2x |
|
AP30KQ |
0 až 30,000 |
2 000 |
plyn, kapalina |
0,02% FS |
1,5x |
|
AP40KQ |
0 až 40,000 |
2 800 |
plyn, kapalina |
0,02% FS |
1,5x |
Diferenční tlak |
|||||
|
Typ |
Tlakový rozsah |
Tlakové médium |
Přesnost (%FS) |
Přetižitelnost |
|
|
(vH2O) |
(mbar) |
||||
|
DP1 |
±1 |
±2.5 |
plyn |
0.05 |
100× |
|
DP2 |
±2 |
±5.0 |
plyn |
0.05 |
100× |
|
DP5 |
±5 |
±10 |
plyn |
0.05 |
50× |
|
DP10 |
±10 |
±25 |
plyn |
0.05 |
20× |
|
DP20 |
±20 |
±50 |
plyn |
0.05 |
20× |
|
DP30 |
±30 |
±75 |
plyn |
0.05 |
15× |
|
DP50 |
±50 |
±160 |
plyn |
0.05 |
3× |
|
DP150 |
±150 |
±350 |
plyn |
0.02 |
3× |
|
DP300 |
±300 |
±700 |
plyn |
0.02 |
3× |
Přesnost po dobu jednoho roku (včetně roční stability), s výjimkou rozsahu DP1 a DP2, kde je přesnost kalibrace 0,05% FS a roční stability 0,05% FS
Barometrický tlak |
|||||
|
Typ |
Tlakový rozsah |
Tlakové médium |
Přesnost |
Přetižitelnost |
|
|
Nízký |
Vysoký |
||||
|
BP |
60 kPa |
110 kPa |
plyn |
40 Pa |
3× |
