Automatický kalibrátor tlaku Additel 760-LLP

Additel_760

Přenosný ruční automatický tlakový kalibrátor se zdrojem a regulátorem tlaku pro nízký tlak

Nezávazná poptávka
nebo dotaz
logo výrobce Additel

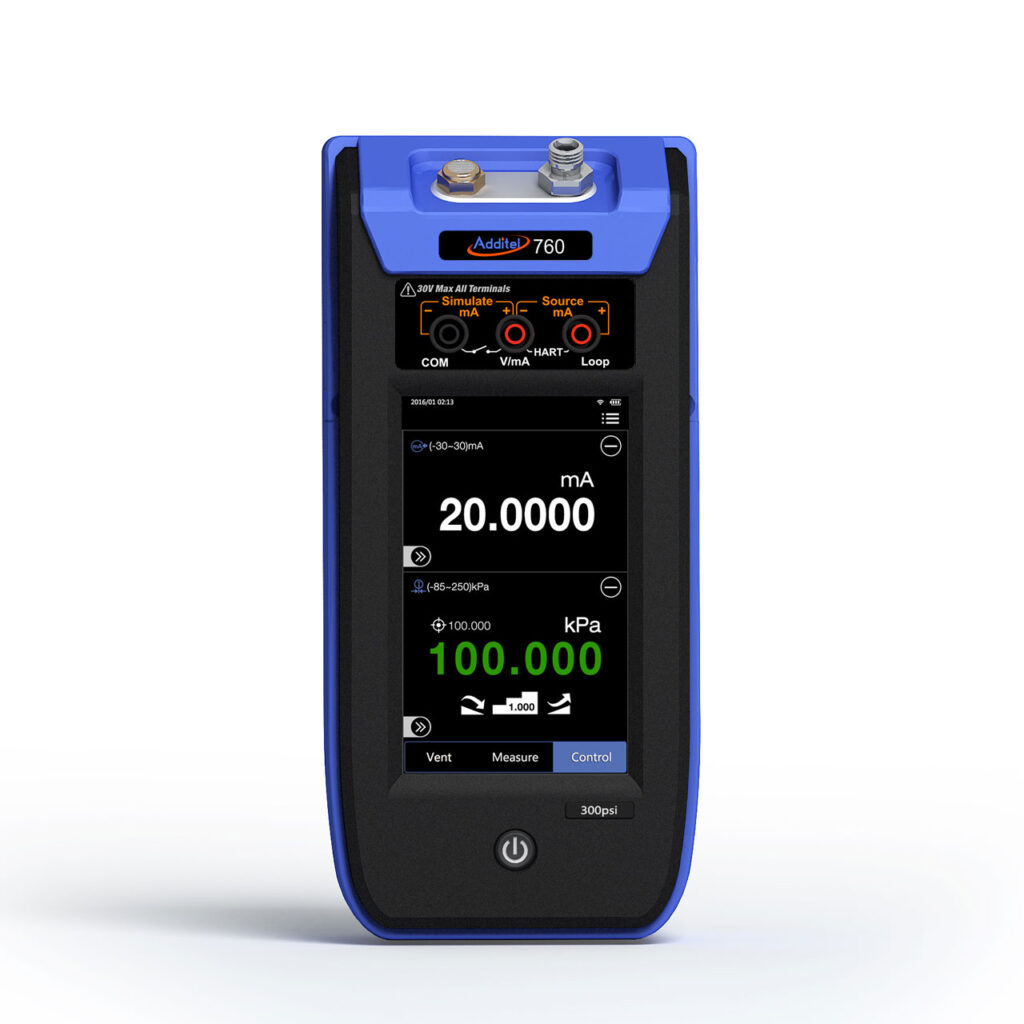

Automatické ruční kalibrátory tlaku řady Additel 760 umožňují přenosnou kalibraci tlaku na nové úrovni. Váží jenž 1,8 kg, mají inovativní design- obsahují vestavěný zdroj tlaku, přesný tlakový snímač, interní regulátor a jsou opatřeny velkou barevnou dotykovou obrazovku. Chcete-li generovat tlak, jednoduše zadáte požadovaný tlak a Additel 760 udělá zbytek. Každá jednotka má čtyři kanály: jeden vnitřní tlakový kanál pro zdroje a měření, dva externí kanály měření tlaku a jeden elektrický měřicí a zdrojový kanál. Tato řada kalibrátorů má tři standardní modely s možností přidání komunikace HART, dokumentace a záznamník dat.

VlastnostiTechnické údajeTlakové modulyElektrické veličinyDokumentaceKatalog

Základní vlastnosti automatický kalibrátoru tlaku Additel 760-LLP:

  • Plně automatický kalibrátor s vestavěným čerpadlem a regulátorem
  • Přepínatelné vnitřní tlakové moduly pro rozšiřitelné rozsahy
  • Přesnost (1 rok) 0,02% FS
  • Dostupné externí tlakové moduly (pouze měření)
  • Hmotnost jen 1,8 kg – pro ruční ovládání
  • Generuje a měří tlak a elektrické signály
  • Čtyři kanály
  • Volitelná komunikace HART
  • Volitelný záznamník dat a dokumentace úloh
  • Komunikace přes USB, Wi-Fi a Bluetooth

Aplikace:

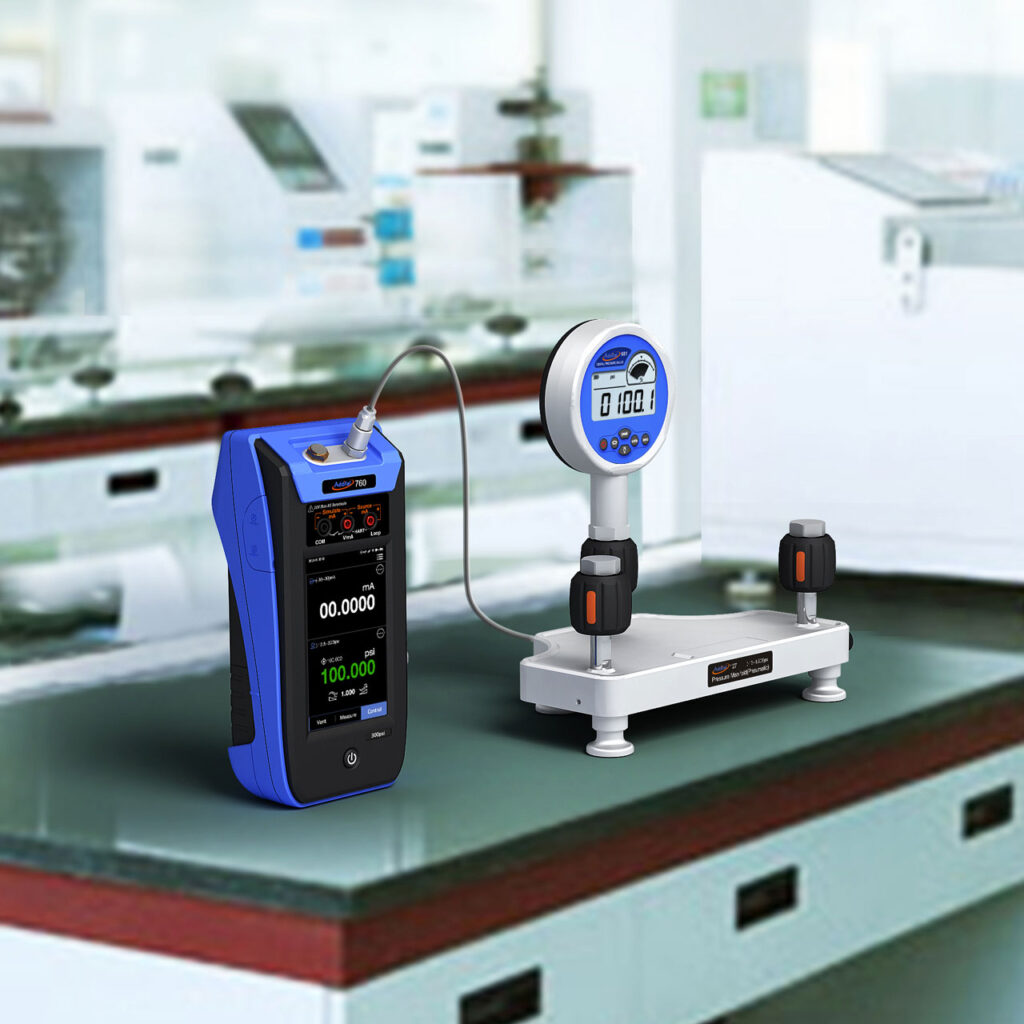

  • Kalibrace tlakoměrů pro přetlak a diferenční tlak
  • Nízkotlaká kalibrace
  • Kalibrace převodníků pro diferenční tlak
  • Kalibrace tlakových spínačů pro diferenční tlak
  • Kalibrace HART převodníků (pouze verze DL)
  • Monitorování tlaku a zápis dat (pouze verze DL)

Kanály:   Čtyři celkem: jeden elektrický, jeden vnitřní tlakový, dva vnější tlakové (pouze měření)

Maximální rozsah tlaku: ±30 inH2O (75 mbar)

Přesnost:    0,05% FS [1]

Stabilita:    <0,005% FS [2]

[1] Specifikace FS platí pro rozsah rozsahu modulů.
[2] Stabilita je založená na FS vnitřního tlakového modulu. Stabilita je 0,005% FS nebo 0,05 Pa podle toho, která hodnota je větší. Interní modul je přepínatelný.

Typ tlaku:   přetlak, diferenční tlak

Indikace přetížení: 120%

Měřené jednotky:
Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg 0 při °C, cmHg při 0 °C, mHg při 0 °C, Hg při 0 °C, H20 při 4 °C, mmH2O při 4 °C, cmH2O při 4 °C, mH2O při 4 °C, mmH2O při 20 °C, cmH2O při 20 °C, mH2O při 20 °C, inH2O při 20 °C, kg / m2, mtorr, torr, lb / ft2, tsi, vlastní jednotkyKrytí: IP54 odolný proti vodě a prachu

Baterie: Nabíjecí Li-Ion baterie, obvykle 10 hodin provozu, dobíjí za méně než 4 hodiny

Displej: Barevná 800 x 480 TFT 5-palcová dotyková obrazovka

Rozlišení displeje: 6 číslic

Vícejazyčné rozhraní: Angličtina, němčina, francouzština, italština, španělština, portugalština, čínština, japonština a ruština

Komunikace: USB, WiFi, Bluetooth

Komunikace HART: Volitelná (model ADT760-X-DL)

Záznam dat: volitelný (model ADT760-X-DL), až 1 000 000 čtení (datum a čas razítko)

Dokumentace úloh: Volitelné (model ADT760-X-DL) až 250 úloh

Automatické funkce:  Spínací test, automatický krok, test úniku

Hmotnost: <1,8 kg

Rozměry: 235 x 110 x 70 mm

Certifikace: certifikát NIST s vloženými údaji

Ochrana proti přetížní: Až 30 V na libovolných dvou konektorech

Životnost čerpadla: > 500 000 cyklů

Napájení:
Nabíjecí Li-Ion baterie
Externí napájení: 110/220 V – napájecí adaptér 10 V

Specifikace prostředí:
Provoz: 0 °C až 50 °C, 0-90 % RH, méně než 3000 metrů
Kompenzovaná teplota: 0 ° C až 50 °C
Skladovací teplota: -20 °C až +70 °C

Vibrace a nárazy:
Vibrace: 4 g (20 až 2000 Hz)
Pád: 8 g, test 1 metr





Technické údaje interních tlakových modulů ADT155

Modul Rozsah modulu médium Přesnost Tlak
ADT155 inH2O mbar (G – plyn) (%FS) [1] prasknutí
DP10 ±10 ±25 G 0,05[2] 20x
DP20 ±20 ±50 G 0,05 20x
DP30 ±30 ±75 G 0,05 20x
DP30 ±30 ±75 G 0,05 20x
DP50 ±50 ±160 G 0,05 3x
DP150 ±150 ±350 G 0,02 3x
DP300 ±300 ±700 G 0,02 3x
DP400 -350 až 400 -860 až 1k G 0.02 3x
DP800 -350 až 800 -860 až 2k G 0,02 3x
DP1K -350 až 1k -860 až 2,5k G 0,02 3x
Model Rozsah modulu
ADT155 psi bar
CP10 ±10 ±0,7 G 0,02[3] 3x
CP15 ±15 ±1 G 0,02[3] 3x
CP30 -12,5 až 30 -0,86 až 2 G 0,02[3] 3x
CP35 -12,5 až 35 -0,86 až 2,5 G 0,02[3] 3x

[1] Zkratka FS představuje přesnost v celém rozsahu (Full Scale). V přesnosti je zahrnuta stabilita po dobu jednoho roku. (kromě modulů DP025 až DP10)

[2] Přesnost 0,05% FS, včetně stability po dobu 6 měsíců, Přesnost po dobu jednoho roku je kombinace přesnosti kalibrace 0,05% FS se stabilitou 0,05% FS po dobu jednoho roku

Specifikace Rozsah Rozlišení Přesnost Poznámka
mA Měření ± 30 mA 0.0001 mA 0.01% RD + 0.005% FS Impedance <10Ω
V Měření ± 30 V 0,0001 V 0,01% RD + 0,005% Impedance FS> 1MΩ
mA Zdroj 24 mA 0,001 mA 0,01% RD + 0,005% FS 20 mA @ 1K
Zdroj napájení smyčky 24 V N / A ± 1 V 50 mA (maximální zatížení)
Tlakový spínač Otevřete, zavřete. Podpora mechanických spínačů a digitálních přepínačů NPN / PPP
Kompenzace teploty 41 ° F až 95 ° F (5 ° C až 35 ° C)
Teplotní koeficient <± (0,001% RD + 0,001% FS) / ° C mimo 5 ° C až 35 ° C
