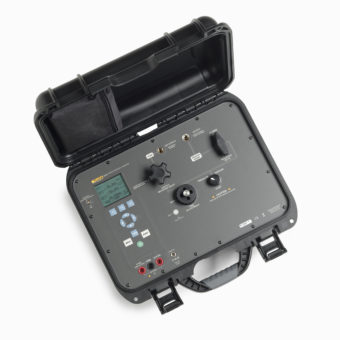

Fluke 3130 Přenosný kalibrátor tlaku

Fluke 3130 Přenosný kalibrátor tlaku

Fluke Calibration

Přenosný pneumatický kalibrátor tlaku Fluke 3130 je ideální pro kalibraci snímačů tlaku, převodníků, manometrů a podobných zařízení. Fluke 3130 obsahuje vše, co potřebujete ke generování, kontrolu a měření tlaku, jakož i ke čtení výstupu zkoušeného zařízení (DUT).

  • Měření a generování tlaku od vakua po 2 MPa
  • Vestavěná pumpa může generovat podtlak do -80 kPa nebo přetlak do 2 MPa
  • Konektor pro zdroj tlaku umožňuje připojení externího zdroje tlaku do rozsahu 2 MPa
  • Obsahuje ventil pro jemné nastavení požadovaného tlaku
  • Přesnost měření tlaku ± (0.025% z odečtu + 0.01% z rozsahu)
  • Měření el. veličin a napájení smyčky 24 V
  • Měření nebo generování 4 – 20 mA
  • Měření stejnosměrného napětí 0 až 30 V
  • Napájení vestavěnou vysokokapacitní NiMH bateriemi nebo univerzálním napájecím adaptérem
  • Kompatibilní s externími tlakovými moduly Fluke 700P a 750P

Specifikace okolního prostředí

Provozní teplota -10°C až +50°C
Skladovací teplota -20°C až +60°C
Napájení 12 V DC (Univerzální napájecí zdroj v standardní dodávce)
Baterie Vestavěná 3800 mAh NiMH baterie

Doba provozu

Čas provozu na plné nabití Přibližně 50 hodin (Pouze funkce měření a externí zdroj tlaku, bez vestavěné pumpy)
Při použití vestavěné pumpy Přibližně 100 kalibračních cyklů do 20 bar

Fyzikální vlastnosti

Rozměry 38,74 x 30,48 x 17,78 cm
Hmotnost ~7 kg
EMI/RFI shoda EN61326:2006 Annex A
Konektory 1/8″ NPT (Konektor ext. zdroje tlaku a testovacího konektoru)
Standardní příslušenství Návod, Kalibračný certifikát s návazností NIST, testovací vodiče, napájecí zdroj

Rozsahy

Tlak
(interní pumpa)
-80 kPa až 2 MPa ( -0.8 až 20 bar)
Tlak
(externí zdroj)
0 až 2 MPa (0 až 20 bar)
Proud 0 až 24.000 mA
Napětí 0 až 30.000 V DC
Jednotky zobrazení tlaku psi, bar, mbar, kPa, MPa, kgf/cm2, mmH2O @ 4°C, mmH2O @ 20°C, cmH2O @ 4°C, cmH2O @ 20°C, inH2O @ 4°C, inH2O @ 20°C, inH2O @ 60°F, mmHg @ 0°C, inHg @ 0°C

Nejistota měření

Tlak 0.025% z měřené hodnoty ±0.01% FS
mA 0.015% z měřené  hodnoty ±0.002 mA
Volt 0.015% z měřené hodnoty ±0.002 V

Vliv teploty (Pro všechny funkce)

Žiadny vliv teploty na přesnost v rozsahu 15°C až 35°C
Přidajte ±0.002% F.S./°C pro teploty mimo rozsah 15°C až 35°C
Tlakový modul Fluke 750P

Tlakový modul Fluke 750P

Tlakové moduly ze série 750P je možné objednat v rozsazích od 2,5 mbar do 690 bar.

Přetlakové moduly mají jednen tlakový konektor a měří tlak ve vztahu k atmosférickému tlaku. Moduly diferenčního tlaku mají dvě tlakové konektory a měří rozdíl mezi aplikovaným tlakem mezi těmito konektory. Každý modul je jasně označen pro rozsah tlaku a kompatibilitu médií. Všechny moduly obsahují adaptéry NPT, metrické (BSP) a adaptéry M20. Kompatibilní jsou se všemi dokumentačními, multifunkčními a tlakovými kalibrátory (včetně kalibrátorů Fluke 754, 752, 726, 725, 721, 719 Pro, 719, 717 a starších 741, 743, 744, 701 a 702).

Rychlé a jednoduché měření:

Tlakové moduly série Fluke 750P se snadno používají. Pro měření tlaku připojte tlakový modul ke zdroji tlaku nebo ruční pumpě a pak připojte kabel tlakového modulu ke kalibrátoru. Aplikováním tlaku ze zdroje tlaku se digitálně zobrazí nastavený tlak na kalibrátoru. Stisknutím tlačítka se tlak může zobrazit až v 11 různých jednotkách. Pokud se používá s provozními dokumentačními kalibrátory série 750, měření tlaku může být označeno datem / časem a uloženo pro pozdější vyhledávání. To šetří čas, eliminuje chyby a podporuje dodržování norem a předpisů kvality.

Je možnost vybrat z následujících typů modulů:

  • diferenční moduly
  • přetlakové moduly
  • vysokotlaké moduly
  • absolutní moduly
  • podtlakové moduly
  • moduly s dvojitým rozsahem
  • referenční moduly
  • jiskrově bezpečné moduly

Specifikace diferenčních modulů

Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
750P00 0 až 2.5 mBar 30X Suchý vzduch Suchý vzduch
750P017 0 až 25 mBar 3X Suchý vzduch Suchý vzduch
750P02 0 až 70 mBar 3X Suchý vzduch Suchý vzduch
750P22 0 až 70 mBar 3X 316 SS Suchý vzduch
750P03 0 až 350 mBar 3X Suchý vzduch Suchý vzduch
750P23 0 až 350 mBar 4X 316 SS Suchý vzduch
750P04 0 až 1 bar 3X Suchý vzduch Suchý vzduch
750P247 0 až 1 bar 4X 316 SS Suchý vzduch
Model Referenční neistota4 Celková  nejistota
1-rok
(15-35°C)
Celková nejistota
1-rok1
Celková nejistota
6-měsíců
(15-35°C)
Celková nejistota
6-měcíců1
750P00 ±0.15% ±0.3% ±0.35% ±0.25% ±0.30%
750P017 ±0.1% ±0.2% ±0.3% ±0.15% ±0.25%
750P02 ±0.050% ±0.1% ±0.15% ±0.075% ±0.125%
750P22 ±0.050% ±0.1% ±0.15% ±0.075% ±0.125%
750P03 ±0.02% ±0.04% ±0.05% ±0.035% ±0.04%
750P23 ±0.02% ±0.04% ±0.05% ±0.035% ±0.04%
750P04 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
750P247 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%

Specifikace přetlakových modulů

Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
750P057 0 až 2 bar 4X 316 SS N/A
750P067 0 až 7 bar 4X 316 SS N/A
750P277 0 až 20 bar 4X 316 SS N/A
750P07 0 až 35 bar 4X 316 SS N/A
750P08 0 až 70 bar 3X 316 SS N/A
750P097 0 až 100 bar 3X 316 SS N/A
750P2000 0 až 140 bar 3X 316 SS N/A
Model Referenční nejistota4 Celková nejistota
1-rok
(15-35°C)
Celková nejistota
1-rok1
Celková nejistota
6-měsíců
(15-35°C)
Celková nejistota
6-měsíců1
750P057 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
750P067 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
750P277 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
750P07 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
750P08 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
750P097 ±0.0175% ±0.035% ± 0.045% ±0.03% ±0.04%
750P2000 ±0.0175% ±0.035% ± 0.045% ±0.03% ±0.04%

Specifikace vysokotlakých modulů

Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
750P29 0 až 200 bar 3X 316 SS N/A
750P30 0 až 340 bar 3X 316 SS N/A
750P31 0 až 700 bar 2X 316 SS N/A
Model Referenční nejistota4 Celková nejistota
1-rok
(15-35°C)
Celková nejistota
1-rok1
Celková nejistota
6-měsíců
(15-35°C)
Celková nejistota
6-měsíců1
750P29 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
750P30 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
750P31 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%

Specifikace absolutních modulů

Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
750PA3 0 až 350 mBar 4X 316 SS N/A
750PA47 0 až 1 bar 4X 316 SS N/A
750PA5 0 až 2 bar 4X 316 SS N/A
750PA6 0 až 7 bar 4X 316 SS N/A
750PA27 0 až 20 bar 4X 316 SS N/A
750PA7 0 až 35 bar 4X 316 SS N/A
750PA8 0 až 70 bar 3X 316 SS N/A
750PA9 0 až 100 bar 3X 316 SS N/A
Model Referenční nejistota4 Celková nejistota
1-rok
(15-35°C)
Celková nejistota
1-rok1
Celková nejistota
6-měsíců
(15-35°C)
Celková nejistota
6-měsíců1
750PA3 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
750PA47 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
750PA5 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
750PA6 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
750PA27 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
750PA7 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
750PA8 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
750PA9 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%

Specifikace podtlakových modulov

Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
750PV3 -350 mBar 4X 316 SS Dry air
750PV4 -1 bar 4X 316 SS Dry air
Model Referenční nejistota4 Celková nejistota
1-rok
(15-35°C)
Celková nejistota
1-rok1
Celková nejistota
6-měsíců
(15-35°C)
Celková nejistota
6-měsíců1
750PV3 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
750PV4 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
Specifikace modulů s dvojitým rozsahem
Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
750PD2 -70 až 70 mBar 4X 316 SS Suchý vzduch
750PD3 -350 až 350 mBar 4X 316 SS Suchý vzduch
750PD10 -700 až 700 mBar 4X 316 SS Suchý vzduch
750PD4 -1 až 1 bar 4X 316 SS Suchý vzduch
750PD5 -1 až 2 bar 4X 316 SS
750PD50 -1 až 3.5 bar 4X 316 SS
750PD6 -1 až 7 bar 4X 316 SS
750PD7 -1 až 14 bar 4X 316 SS
750PD27 -1 až 20 bar 4X 316 SS
Model Referenční nejistota4 Celková nejistota
1-rok
(15-35°C)
Celková nejistota
1-rok1
Celková nejistota
6-měsíců
(15-35°C)
Celková nejistota
6-měsíců1
750PD2 ±0.05% ±0.1% ±0.15% ±0.075% ±0.125%
750PD3 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
750PD10 ±0.025% ±0.05% ±0.07% ±0.04% ±0.06%
750PD4 ±0.0175% ±0.035% ±0.045% ±0.03% ± 0.04%
750PD5 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
750PD50 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
750PD6 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
750PD7 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
750PD27 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%

Specifikace referenčních modulů

Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
750R045 0 až 1 bar 3X Suchý vzduch Suchý vzduch
750R065 0 až 7 bar 4X 316 SS
750R27 0 až 20 bar 4X 316 SS
750R07 0 až 35 bar 4X 316 SS
750R085 0 až 70 bar 3X 316 SS
750R29 0 až 200 bar 3X 316 SS
750R30 0 až 340 bar 3X 316 SS
750R315 0 až 700 bar 2X 316 SS
750RD5 -1 až 2 bar 4X Suchý vzduch
750RD65 -0.8 až 7 bar 4X 316 SS
750RD27 -0.8 až 20 bar 4X 316 SS
Model Referenční nejistota4 Celková nejistota
1-rok
(15-35°C)
Celková nejistota
1-rok1
Celková nejistota
6-měsíců
(15-35°C)
Celková nejistota
6-měsíců1
750R045 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
750R065 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
750R27 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
750R07 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
750R085 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
750R29 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
750R30 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
750R315 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
750RD5 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
750RD65 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
750RD27 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
1. Celková nejistota, v % z rozsahu pro rozsah teplot 0 ° C až + 50 ° C, 1 – roční interval. Celková nejistota, 1.0% z rozsahu pro teplotní rozsah -10 ° C až 0 ° C, 1 – roční interval. Pro rozsah -10 ° C až 0 ° C není specif. 6 měsíční iterval.
2. Nekorozivní plyny indikují čistý suchý vzduch nebo jiný nekorozivní plyn. 316-SS indikuje použitelnost s médii kompatibilními s nerezovou ocelí 316-SS.
3. Specifikace v % z rozhahu pokud není uvedeno jinak.
4. Referenční nejistota je specifikace po kalibraci na 24 hodin.
5. Pokud je referenční modul použit s produkty s fixním rozlišením (717, 718, 719 série, 725 a 726) přidejte ± 1 k obecné specifikaci přesnosti.
6. Tlaková přetížitelnost indikuje násobek z rozsahu snímače při kterém dojde k jeho zničení.
7. V tomto rozsahu jsou dostupné jiskrově bezpečné tlakové moduly.



3130-G2M Přenosný kalibrátor tlaku se zdrojem napájení (standardní kalibrace)
3130-G2M/C Přenosný kalibrátor tlaku se zdrojem napájení (Akreditovaná kalibrace podle ISO 17025)
750Pxx Externí tlakové moduly
700SC Sériový komunikační kabel
