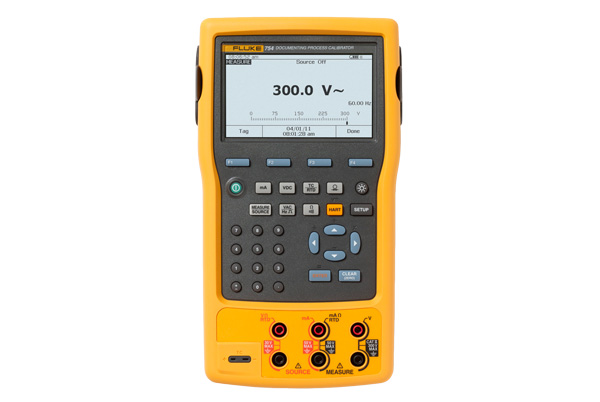

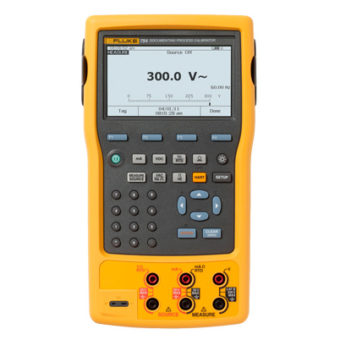

Fluke 754 Provozní dokumentační kalibrátor s komunikací HART
Robustní ruční multifunkční kalibrátor s možností dokumentace naměřených dat a HART komunikací
Fluke Calibration specialista
Model 754 zvládne funkce více kalibrátorů – napájení, simulaci a měření tlaku, teploty a elektrických signálů v jednom robustním, ručním zařízení. Má vylepšenou grafickou obrazovku, baterii Li-on pro delší životnost, port USB a nové doplňky pro kompletní kalibraci. Model 754 má i zabudovaný komunikační rozhraní HART®, pomocí kterého dokáže provádět téměř všechny každodenní úkoly, které jste dosud museli dělat se samostatným komunikátorem.
- Měření V, mA, RTD, termočlánků, frekvence a odporu na testování snímačů, převodníků a jiných přístrojů
- Simulace napětí, mA, termočlánků, RTD, frekvence, odporu a tlaku při kalibraci převodníků
- Napájení snímačů během kalibrace pomocí smyčky se současným měřením mA
- Měření tlaku pomocí kteréhokoli z 50 tlakových modulů Fluke 750Pxx
- Vytváření a provádění automatizovaných procedur – před a po kalibraci. Zaznamenání a dokumentace výsledků.
- Použití mnoha funkcí, jako je autogenní štěp, vlastní jednotky, hodnoty zadané uživatelem během kalibrace, testování spínačů v jednom nebo dvou bodech, programovatelné zpoždění měření atd.
- Snadné použití
- Tříletá záruka
- Jasně bílý duální displej. Zobrazení simulované i měřené veličiny současně.
- Vícejazyčné rozhraní
- Dobíjecí Li-Ion baterie pro nepřerušené používání až 10 hodin.
- Zahrnuje snímač tlaku.
- Zvládá vysokorychlostní impulzy RTD snímačů a PLC s krátkými impulsy až 1 ms.
- Dodávané se softwarem DPC / Track Demo.
- Kompatibilní s mnoha softwarovými balíky Asset Managementu.
HART komunikace
Model 754 je navržen tak, aby zahrnoval téměř všechny každodenní úkoly, které nyní provádíte se samostatným komunikátorem. Ve skutečnosti nabízí komunikační schopnosti 375 HART komunikátoru.
- Nevyžaduje žádné externí moduly ani druhý nástroj na každodenní kalibraci a údržbu HART.
- Nabízí rychlou komunikaci HART.
- Podporuje populární modely vysílačů HART s specifičtější podporou příkazů než jakýkoli jiný kalibrátor HART.
- Pracuje s více konfiguracemi: master, režimem burst a multi-drop konfiguracemi.
- Jednoduchá aktualizace, když se přidají další nástroje a uvolní se nové verze HART.
- Dokáže číst typ zařízení, výrobce, model, značku.
- Překonfigurujte mapování snímačů a zdvojené snímače teploty.
- Čtení HART PV funkce a digitální výstup inteligentního převodníku během měření výstupu analogového mA signálu.
- Čtěte a zapisujte funkce konfigurace HART, abyste provedli nastavení polí v bodech PV rozsahu, tlumení a jiných nastavení konfigurace nejvyšší úrovně.
- Čtení a zapisování označení smart převodníku jakož i jeho názvu
Přesnost měření | |||||
Stejnosměrné napětí | Rozsah /Rozlišení | 1 rok | 2 roky | ||
100 mV | 0.02% + 0.005 mV | 0.03% + 0.005 mV | |||
3 V | 0.02% + 0.00005 V | 0.03% + 0.00005 V | |||
30 V | 0.02% + 0.0005 V | 0.03% + 0.0005 V | |||
300 V | 0.05% + 0.05 V | 0.07% + 0.05 V | |||
Střídavé napětí | 3 V (40 Hz – 500 Hz) / 0.001 V | 0.5% + 0.002 V | 1.0% + 0.004 V | ||
30 V (40 Hz – 500 Hz) / 0.01 V | 0.5% + 0.02 V | 1.0% + 0.04 V | |||
300 V (40 Hz to 500 Hz) / 0.1 V | 0.5% + 0.2 V | 1.0% + 0.2 V | |||
Stejnosměrný proud | 30 mA | 0.01% + 5 uA | 0.015% + 7 uA | ||
110 mA | 0.01% + 20 uA | 0.015% + 30 uA | |||
Odpor | 10 Ω | 0.05% + 50 mΩ | 0.07% + 70 mΩ | ||
100 Ω | 0.05% + 50 mΩ | 0.07% + 70 mΩ | |||
1 kΩ | 0.05% + 500 mΩ | 0.07% + 0.5 Ω | |||
10 kΩ | 0.1% + 10 Ω | 0.15% + 15 Ω | |||
Frekvence | 1 až 110 Hz / 0.01 Hz | 0.05 Hz | |||
110.1 až 1100.0 Hz / 0.1 Hz | 0.5 Hz | ||||
1.101 až 11.000 kHz / 0.001 kHz | 0.005 kHz | ||||
11.01 až 50.00 kHz / 0.01 kHz | 0.05 kHz | ||||
Přesnost simulace | |||||
1 rok | 2 roky | ||||
Stejnosměrné napětí | 100 mV | 0.01% + 0.005 mV | 0.015% + 0.005 mV | ||
1 V | 0.01% + 0.00005 V | 0.015% + 0.0005 V | |||
15V | 0.01% + 0.0005 V | 0.015% + 0.0005 V | |||
Stejnosměrný proud | 22 mA (zdroj) | 0.01% + 0.003 mA | 0.02% + 0.003 mA | ||
Current sink (simulace) | 0.02% + 0.007 mA | 0.04% + 0.007 mA | |||
Odpor | 10 Ω | 0.01% + 10 mΩ | 0.015% + 15 mΩ | ||
100 Ω | 0.01% + 20 mΩ | 0.015% + 30 mΩ | |||
1 kΩ | 0.02% + 0.2 Ω | 0.03% + 0.3 Ω | |||
10 kΩ | 0.02% + 3 Ω | 0.03% + 5 Ω | |||
Frekvence | 0.1 to 10.99 Hz | 0.01 Hz | |||
0.01 to 10.99 Hz | 0.01 Hz | ||||
11.00 to 109.99 Hz | 0.1 Hz | ||||
110.0 to 1099.9 Hz | 0.1 Hz | ||||
1.100 to 21.999 kHz | 0.002 kHz | ||||
22.000 to 50.000 kHz | 0.005 kHz | ||||
Technické údaje | |||||
Záznam dat | Funkce měření | Proud, Napětí, Odpor, Frekvence, Teplota, Tlak | |||
Interval záznamu | 1, 2, 5, 10, 20, 30, alebo 60 odečtů za minutu | ||||
Max. délka záznamu | 8000 odečtů (7980 pro 30 alebo 60 odečtů za minutu) | ||||
Nábehová funkcia | Funkce simulace | Proud, Napětie, Odpor, Frekvence, Teplota, | |||
Rychlost | 4 kroky za sekundu | ||||
Detekce chybného kroku | Kontinuita anebo napětí ( detekce kontinuity není dostupná při simuláci proudu) | ||||
Napájanie sľučky | Napätie | Voliteľné, 26 V | |||
Presnosť | 10%, 18 V minimum pri 22 mA | ||||
Maximálny prúd | 25 mA, ochrana pred skratom | ||||
Maximálne vstupné napätie | 50 V DC | ||||
Funkcia krokovania | Funkcie simulácie | Prúd, Napätie, Odpor, Frekvencie, Teplota, | |||
Manuálny krok | Voliteľné kroky, zmena pomocou tlačidiel šípok | ||||
Autom. krokovanie | Plne programovateľná pre funkcie, štart oneskorenie, kroková hodnota, čas na krok, opakovanie | ||||
Špecifikácia okolia | |||||
Prevádzková teplota | -10°C to +50°C | ||||
Skladovacia teplota | -20°C to +60°C | ||||
IP ochrana | IP52, IEC 529 | ||||
Prevádzková nadm. výška | 3000 m nad morom (9842 ft) | ||||
Bezpečnostné parametre | |||||
Splnené normy | CAN/CSA C22.2 No 1010.1-92, ASNI/ISA S82.01-1994, UL3111, and EN610-1:1993 | ||||
Mechanické a všeobecné parametre | |||||
Veľkosť | 136 x 245 x 63 mm (5.4 x 9.6 x 2.5 in) | ||||
Hmotnosť | 1.2 kg (2.7 lb) | ||||
Batérie | Li-ion: 7.2 V, 4400 mAh, 30 Wh | ||||
Životnosť batérie | > 8 hodín | ||||
Výmena batérie | jednoduchá výmena batérie bez použitia dodatočných nástrojov | ||||
Konektory na strane kalibrátora | Konektor pre tlakový modul | ||||
Digitálny prístroj (HART) konektor | |||||
USB konektor pre PC | |||||
Pripojenie pre zdroj napájania | |||||
Kapacita pamäte | 1 týždeň kalibračných výsledkov | ||||
90 dňová špecifikácia | Štandardný špecifikačný interval pre kalibrátory rady 750 je 1 a 2 roky. | ||||
Typická 90 dňová špecifikácie pre meranie a simuláciu môže byť vypočítaná delením „% z odčítania“ alebo „% z výstupu“ špecifikácie / dvoma. | |||||
Špecifikácia vyjadrená ako „% z rozsahu“ alebo „počet“ alebo „ohm“ ostávajú konštantné. | |||||
Teplota, RTD – Odporové snímače teploty | |||||
Stupne alebo % z odčítania – Typ (α) | Rozsah °C | Meranie °C1 | |||
1 rok | 2 roky | ||||
100 Ω Pt (385) | -200 až 100 100 až 800 |
0.07°C 0.02% + 0.05°C |
0.14°C 0.04% + 0.10°C |
||
200 Ω Pt (385) | -200 až 100 100 až 630 |
0.07°C 0.02% + 0.05°C |
0.14°C 0.04% + 0.10°C |
||
500 Ω Pt (385) | -200 až 100 100 až 630 |
0.07°C 0.02% + 0.05°C |
0.14°C 0.04% + 0.10°C |
||
1000 Ω Pt (385) | -200 až 100 100 až 630 |
0.07°C 0.02% + 0.05°C |
0.14°C 0.04% + 0.10°C |
||
100 Ω Pt (3916) | -200 až 100 100 až 630 |
0.07°C 0.02% + 0.05°C |
0.14°C 0.04% + 0.10°C |
||
100 Ω Pt (3926) | -200 až 100 100 až 630 |
0.08°C 0.02% + 0.06°C |
0.16°C 0.04% + 0.12°C |
||
10 Ω Cu (427) | -100 až 260 | 0.2°C | 0.4°C | ||
120 Ω Ni (672) | -80 až 260 | 0.1°C | 0.2°C | ||
Simulácia prúdu | Simulácia °C | Dovolený prúd2 | |||
1 year | 2 year | ||||
1 mA | 0.05°C 0.0125% + 0.04°C |
0.10°C 0.025% + 0.08°C |
0.1 mA až 10 mA | ||
500 μA | 0.06°C 0.017% + 0.05°C |
0.12°C 0.034% + 0.10°C |
0.1 mA až 1 mA | ||
250 μA | 0.06°C 0.017% + 0.05°C |
0.12°C 0.034% + 0.10°C |
0.1 mA až 1 mA | ||
150 μA | 0.06°C 0.017% + 0.05°C |
0.12°C 0.034% + 0.10°C |
0.1 mA až 1 mA | ||
1 mA | 0.05°C 0.0125% + 0.04°C |
0.10°C 0.025% + 0.08°C |
0.1 mA až 10 mA | ||
1 mA | 0.05°C 0.0125% + 0.04°C |
0.10°C 0.025% + 0.08°C |
0.1 mA až 10 mA | ||
3 mA | 0.2°C | 0.4°C | 0.1 mA až 10 mA | ||
1 mA | 0.04°C | 0.08°C | 0.1 mA až 10 mA | ||
1. Pre dvoj a troj vodičové RTD pridajte 0,4°C k špecifikácii. 2. Podporuje pulzné prevodíky a PLC s pulzným výstupoj od 1 ms. |
|||||
Teplota, Termočlánky | |||||
Typ | Rozsah °C | Meranie °C | Simulácia °C | ||
1 rok | 2 roky | 1 rok | 2 roky | ||
E | -250 až -200 | 1.3 | 2.0 | 0.6 | 0.9 |
-200 až -100 | 0.5 | 0.8 | 0.3 | 0.4 | |
-100 až 600 | 0.3 | 0.4 | 0.3 | 0.4 | |
600 až 1000 | 0.4 | 0.6 | 0.2 | 0.3 | |
N | -200 až -100 | 1.0 | 1.5 | 0.6 | 0.9 |
-100 až 900 | 0.5 | 0.8 | 0.5 | 0.8 | |
900 až 1300 | 0.6 | 0.9 | 0.3 | 0.4 | |
J | -210 až -100 | 0.6 | 0.9 | 0.3 | 0.4 |
-100 až 800 | 0.3 | 0.4 | 0.2 | 0.3 | |
800 až 1200 | 0.5 | 0.8 | 0.3 | 0.3 | |
K | -200 až -100 | 0.7 | 1.0 | 0.4 | 0.6 |
-100 až 400 | 0.3 | 0.4 | 0.3 | 0.4 | |
400 až 1200 | 0.5 | 0.8 | 0.3 | 0.4 | |
1200 až 1372 | 0.7 | 1.0 | 0.3 | 0.4 | |
T | -250 až -200 | 1.7 | 2.5 | 0.9 | 1.4 |
-200 až 0 | 0.6 | 0.9 | 0.4 | 0.6 | |
0 až 400 | 0.3 | 0.4 | 0.3 | 0.4 | |
B | 600 až 800 | 1.3 | 2.0 | 1.0 | 1.5 |
800 až 1000 | 1.0 | 1.5 | 0.8 | 1.2 | |
1000 až 1820 | 0.9 | 1.3 | 0.8 | 1.2 | |
R | -20 až 0 | 2.3 | 2.8 | 1.2 | 1.8 |
0 až 100 | 1.5 | 2.2 | 1.1 | 1.7 | |
100 až 1767 | 1.0 | 1.5 | 0.9 | 1.4 | |
S | -20 až 0 | 2.3 | 2.8 | 1.2 | 1.8 |
0 až 200 | 1.5 | 2.1 | 1.1 | 1.7 | |
200 až 1400 | 0.9 | 1.4 | 0.9 | 1.4 | |
1400 až 1767 | 1.1 | 1.7 | 1.0 | 1.5 | |
C | 0 až 800 | 0.6 | 0.9 | 0.6 | 0.9 |
800 až 1200 | 0.8 | 1.2 | 0.7 | 1.0 | |
1200 až 1800 | 1.1 | 1.6 | 0.9 | 1.4 | |
1800 až 2316 | 2.0 | 3.0 | 1.3 | 2.0 | |
L | -200 až -100 | 0.6 | 0.9 | 0.3 | 0.4 |
-100 až 800 | 0.3 | 0.4 | 0.2 | 0.3 | |
800 až 900 | 0.5 | 0.8 | 0.2 | 0.3 | |
U | -200 až 0 | 0.6 | 0.9 | 0.4 | 0.6 |
0 až 600 | 0.3 | 0.4 | 0.3 | 0.4 | |
BP | 0 až 1000 | 1.0 | 1.5 | 0.4 | 0.6 |
1000 až 2000 | 1.6 | 2.4 | 0.6 | 0.9 | |
2000 až 2500 | 2.0 | 3.0 | 0.8 | 1.2 | |
XK | -200 až 300 | 0.2 | 0.3 | 0.2 | 0.5 |
300 až 800 | 0.4 | 0.6 | 0.3 | 0.6 |

Tlakový modul Fluke 750P
Tlakové moduly zo série 750P je možné objednať v rozsahoch od 2,5 mbar do 690 bar.
Pretlakové moduly majú jednen tlakový konektor a merajú tlak vo vzťahu k atmosférickému tlaku. Moduly diferenčného tlaku majú dve tlakové konektory a merajú rozdiel medzi aplikovaným tlakom medzi týmito konektormi. Každý modul je jasne označený pre rozsah tlaku a kompatibilitu médií. Všetky moduly obsahujú adaptéry NPT, metrické (BSP) a adaptéry M20. Kompatibilné so všetkými dokumentačnými, multifunkčnými a tlakovými kalibrátormi (vrátane kalibrátorov Fluke 754, 752, 726, 725, 721, 719 Pro, 719, 717 a starších 741, 743, 744, 701 a 702).
Rýchle a jednoduché meranie:
Tlakové moduly série Fluke 750P sa ľahko používajú. Na meranie tlaku pripojte tlakový modul k
zdroju tlaku alebo ručnej pumpe a potom pripojte kábel tlakového modulu ku kalibrátoru. Aplikovaním tlaku zo zdroja tlaku sa digitálne zobrazí nastavený tlak na kalibrátore. Stlačením tlačidla sa tlak môže zobraziť až v 11 rôznych jednotkách. Ak sa používa s prevádzkovými dokumentačnými kalibrátormi série 750, meranie tlaku môže byť označené dátumom / časom a uložené pre neskoršie vyhľadávanie. To šetrí čas, eliminuje chyby a podporuje dodržiavanie noriem a predpisov kvality.

Tlakový modul Fluke 750P v balení
Je možnosť vybrať z nasledovných typov modulov:
Diferenčné moduly
Pretlakové moduly
Vysokotlakové moduly
Absolútne moduly
Podtlakové moduly
Moduly s dvojitým rozsahom
Referenčné moduly
Iskrovo-bezpečné moduly
Špecifikácia Diferenčných modulov | |||||
Model | Parameter / rozsah | Tlak. preťažiteľnosť6 | Hi port médium2 | Lo port médium2 | |
750P00 | 0 až 2.5 mBar | 30X | Suchý vzduch | Suchý vzduch | |
750P017 | 0 až 25 mBar | 3X | Suchý vzduch | Suchý vzduch | |
750P02 | 0 až 70 mBar | 3X | Suchý vzduch | Suchý vzduch | |
750P22 | 0 až 70 mBar | 3X | 316 SS | Suchý vzduch | |
750P03 | 0 až 350 mBar | 3X | Suchý vzduch | Suchý vzduch | |
750P23 | 0 až 350 mBar | 4X | 316 SS | Suchý vzduch | |
750P04 | 0 to 1 bar | 3X | Suchý vzduch | Suchý vzduch | |
750P247 | 0 to 1 bar | 4X | 316 SS | Suchý vzduch | |
Model | Referenčná neistota4 | Celková neistota 1-rok (15-35°C) |
Celková neistota 1-rok1 |
Celková neistota 6-mesiacov (15-35°C) |
Celková neistota 6-mesiacov1 |
750P00 | ±0.15% | ±0.3% | ±0.35% | ±0.25% | ±0.30% |
750P017 | ±0.1% | ±0.2% | ±0.3% | ±0.15% | ±0.25% |
750P02 | ±0.050% | ±0.1% | ±0.15% | ±0.075% | ±0.125% |
750P22 | ±0.050% | ±0.1% | ±0.15% | ±0.075% | ±0.125% |
750P03 | ±0.02% | ±0.04% | ±0.05% | ±0.035% | ±0.04% |
750P23 | ±0.02% | ±0.04% | ±0.05% | ±0.035% | ±0.04% |
750P04 | ±0.0175% | ±0.035% | ±0.045% | ±0.03% | ±0.04% |
750P247 | ±0.0175% | ±0.035% | ±0.045% | ±0.03% | ±0.04% |
Špecifikácia Pretlakových modulov | |||||
Model | Parameter / rozsah | Tlak. preťažiteľnosť6 | Hi port médium2 | Lo port médium2 | |
750P057 | 0 až 2 bar | 4X | 316 SS | N/A | |
750P067 | 0 až 7 bar | 4X | 316 SS | N/A | |
750P277 | 0 až 20 bar | 4X | 316 SS | N/A | |
750P07 | 0 až 35 bar | 4X | 316 SS | N/A | |
750P08 | 0 až 70 bar | 3X | 316 SS | N/A | |
750P097 | 0 až 100 bar | 3X | 316 SS | N/A | |
750P2000 | 0 až 140 bar | 3X | 316 SS | N/A | |
Model | Referenčná neistota4 | Celková neistota 1-rok (15-35°C) |
Celková neistota 1-rok1 |
Celková neistota 6-mesiacov (15-35°C) |
Celková neistota 6-mesiacov1 |
750P057 | ±0.0175% | ±0.035% | ±0.045% | ±0.03% | ±0.04% |
750P067 | ±0.0175% | ±0.035% | ±0.045% | ±0.03% | ±0.04% |
750P277 | ±0.0175% | ±0.035% | ±0.045% | ±0.03% | ±0.04% |
750P07 | ±0.0175% | ±0.035% | ±0.045% | ±0.03% | ±0.04% |
750P08 | ±0.0175% | ±0.035% | ±0.045% | ±0.03% | ±0.04% |
750P097 | ±0.0175% | ±0.035% | ± 0.045% | ±0.03% | ±0.04% |
750P2000 | ±0.0175% | ±0.035% | ± 0.045% | ±0.03% | ±0.04% |
Špecifikácia Vysoko-tlakových modulov | |||||
Model | Parameter / rozsah | Tlak. preťažiteľnosť6 | Hi port médium2 | Lo port médium2 | |
750P29 | 0 až 200 bar | 3X | 316 SS | N/A | |
750P30 | 0 až 340 bar | 3X | 316 SS | N/A | |
750P31 | 0 až 700 bar | 2X | 316 SS | N/A | |
Model | Referenčná neistota4 | Celková neistota 1-rok (15-35°C) |
Celková neistota 1-rok1 |
Celková neistota 6-mesiacov (15-35°C) |
Celková neistota 6-mesiacov1 |
750P29 | ±0.0175% | ±0.035% | ±0.045% | ±0.03% | ±0.04% |
750P30 | ±0.0175% | ±0.035% | ±0.045% | ±0.03% | ±0.04% |
750P31 | ±0.0175% | ±0.035% | ±0.045% | ±0.03% | ±0.04% |
Špecifikácia Absolútnych modulov | |||||
Model | Parameter / rozsah | Tlak. preťažiteľnosť6 | Hi port médium2 | Lo port médium2 | |
750PA3 | 0 až 350 mBar | 4X | 316 SS | N/A | |
750PA47 | 0 až 1 bar | 4X | 316 SS | N/A | |
750PA5 | 0 až 2 bar | 4X | 316 SS | N/A | |
750PA6 | 0 až 7 bar | 4X | 316 SS | N/A | |
750PA27 | 0 až 20 bar | 4X | 316 SS | N/A | |
750PA7 | 0 až 35 bar | 4X | 316 SS | N/A | |
750PA8 | 0 až 70 bar | 3X | 316 SS | N/A | |
750PA9 | 0 až 100 bar | 3X | 316 SS | N/A | |
Model | Referenčná neistota4 | Celková neistota 1-rok (15-35°C) |
Celková neistota 1-rok1 |
Celková neistota 6-mesiacov (15-35°C) |
Celková neistota 6-mesiacov1 |
750PA3 | ±0.03% | ±0.06% | ±0.07% | ±0.05% | ±0.06% |
750PA47 | ±0.03% | ±0.06% | ±0.07% | ±0.05% | ±0.06% |
750PA5 | ±0.03% | ±0.06% | ±0.07% | ±0.05% | ±0.06% |
750PA6 | ±0.03% | ±0.06% | ±0.07% | ±0.05% | ±0.06% |
750PA27 | ±0.03% | ±0.06% | ±0.07% | ±0.05% | ±0.06% |
750PA7 | ±0.03% | ±0.06% | ±0.07% | ±0.05% | ±0.06% |
750PA8 | ±0.03% | ±0.06% | ±0.07% | ±0.05% | ±0.06% |
750PA9 | ±0.03% | ±0.06% | ±0.07% | ±0.05% | ±0.06% |
Špecifikácia podtlakových modulov | |||||
Model | Parameter / rozsah | Tlak. preťažiteľnosť6 | Hi port médium2 | Lo port médium2 | |
750PV3 | -350 mBar | 4X | 316 SS | Dry air | |
750PV4 | -1 bar | 4X | 316 SS | Dry air | |
Model | Referenčná neistota4 | Celková neistota 1-rok (15-35°C) |
Celková neistota 1-rok1 |
Celková neistota 6-mesiacov (15-35°C) |
Celková neistota 6-mesiacov1 |
750PV3 | ±0.03% | ±0.06% | ±0.07% | ±0.05% | ±0.06% |
750PV4 | ±0.03% | ±0.06% | ±0.07% | ±0.05% | ±0.06% |
Špecifikácia modulov s dvojitým rozsahom | |||||
Model | Parameter / rozsah | Tlak. preťažiteľnosť6 | Hi port médium2 | Lo port médium2 | |
750PD2 | -70 až 70 mBar | 4X | 316 SS | Suchý vzduch | |
750PD3 | -350 až 350 mBar | 4X | 316 SS | Suchý vzduch | |
750PD10 | -700 až 700 mBar | 4X | 316 SS | Suchý vzduch | |
750PD4 | -1 až 1 bar | 4X | 316 SS | Suchý vzduch | |
750PD5 | -1 až 2 bar | 4X | 316 SS | — | |
750PD50 | -1 až 3.5 bar | 4X | 316 SS | — | |
750PD6 | -1 až 7 bar | 4X | 316 SS | — | |
750PD7 | -1 až 14 bar | 4X | 316 SS | — | |
750PD27 | -1 až 20 bar | 4X | 316 SS | — | |
Model | Referenčná neistota4 | Celková neistota 1-rok (15-35°C) |
Celková neistota 1-rok1 |
Celková neistota 6-mesiacov (15-35°C) |
Celková neistota 6-mesiacov1 |
750PD2 | ±0.05% | ±0.1% | ±0.15% | ±0.075% | ±0.125% |
750PD3 | ±0.03% | ±0.06% | ±0.07% | ±0.05% | ±0.06% |
750PD10 | ±0.025% | ±0.05% | ±0.07% | ±0.04% | ±0.06% |
750PD4 | ±0.0175% | ±0.035% | ±0.045% | ±0.03% | ± 0.04% |
750PD5 | ± 0.0175% | ± 0.035% | ± 0.045% | ±0.03% | ± 0.04% |
750PD50 | ± 0.0175% | ± 0.035% | ± 0.045% | ±0.03% | ± 0.04% |
750PD6 | ± 0.0175% | ± 0.035% | ± 0.045% | ±0.03% | ± 0.04% |
750PD7 | ± 0.0175% | ± 0.035% | ± 0.045% | ±0.03% | ± 0.04% |
750PD27 | ± 0.0175% | ± 0.035% | ± 0.045% | ±0.03% | ± 0.04% |
Špecifikácia referenčných modulov | |||||
Model | Parameter / rozsah | Tlak. preťažiteľnosť6 | Hi port médium2 | Lo port médium2 | |
750R045 | 0 až 1 bar | 3X | Suchý vzduch | Suchý vzduch | |
750R065 | 0 až 7 bar | 4X | 316 SS | — | |
750R27 | 0 až 20 bar | 4X | 316 SS | — | |
750R07 | 0 až 35 bar | 4X | 316 SS | — | |
750R085 | 0 až 70 bar | 3X | 316 SS | — | |
750R29 | 0 až 200 bar | 3X | 316 SS | — | |
750R30 | 0 až 340 bar | 3X | 316 SS | — | |
750R315 | 0 až 700 bar | 2X | 316 SS | — | |
750RD5 | -1 až 2 bar | 4X | Suchý vzduch | — | |
750RD65 | -0.8 až 7 bar | 4X | 316 SS | — | |
750RD27 | -0.8 až 20 bar | 4X | 316 SS | — | |
Model | Referenčná neistota4 | Celková neistota 1-rok (15-35°C) |
Celková neistota 1-rok1 |
Celková neistota 6-mesiacov (15-35°C) |
Celková neistota 6-mesiacov1 |
750R045 | ±0.01% FS | ±0.02% FS | ±0.04% FS | ±0.015% FS | ±0.035% FS |
750R065 | ±0.01% FS | ±0.02% FS | ±0.04% FS | ±0.015% FS | ±0.035% FS |
750R27 | ±0.01% FS | ±0.02% FS | ±0.04% FS | ±0.015% FS | ±0.035% FS |
750R07 | ±0.01% FS | ±0.02% FS | ±0.04% FS | ±0.015% FS | ±0.035% FS |
750R085 | ±0.01% FS | ±0.02% FS | ±0.04% FS | ±0.015% FS | ±0.035% FS |
750R29 | ±0.01% FS | ±0.02% FS | ±0.04% FS | ±0.015% FS | ±0.035% FS |
750R30 | ±0.01% FS | ±0.02% FS | ±0.04% FS | ±0.015% FS | ±0.035% FS |
750R315 | ±0.01% FS | ±0.02% FS | ±0.04% FS | ±0.015% FS | ±0.035% FS |
750RD5 | ±0.01% FS | ±0.02% FS | ±0.04% FS | ±0.015% FS | ±0.035% FS |
750RD65 | ±0.01% FS | ±0.02% FS | ±0.04% FS | ±0.015% FS | ±0.035% FS |
750RD27 | ±0.01% FS | ±0.02% FS | ±0.04% FS | ±0.015% FS | ±0.035% FS |
1. Celková neistota, % z rozsahu pre rozsah teplôt 0°C až +50°C, 1 – ročný interval. Celková neistota, 1.0% z rozsahu pre teplotný rozsah -10°C až 0°C, 1 – ročný interval. Pre rozsah -10°C až 0°C nie je špecif. 6 mesačný iterval. 2. Ne-korozívne plyny indikujú čistý suchý vzduch alebo iný nekorozívny plyn. 316-SS indikuje použiteľnosť s médiami kompatibilnými s nerezovou oceľou 316-SS. 3. Špecifikácia v % z rozhahu ak nie je uvedené inak. 4. Referenčná neistota je špecifikácia po kalibrácii na 24 hodín. 5. Ak je referenčný modul použitý s produktami s fixným rozlíšením (717, 718, 719 séria, 725 a 726) pridajte ±1 k všeobecnej špecifikácii presnosti. 6. Tlak. preťažiteľnosť indikujem násobok z rozsahu snímača pri ktorom dôjde k jeho zničeniu. 7. V tomto rozsahu sú dostupné Iskrovo-bezpečné tlakové moduly. |
Sdandardní příslušenství:
- BC7240 napájací zdroj
- Li-on baterie BP7240
- DPCTrack 2™ Demo software
- Manuál
- NIST-správa z kalibrace s návazností
- Tři sady TP220 testovacích konektorů
- Dvě sady AC280 svorek
- C799 měkká brašna
- USB komunikační kabel, Fluke 754HHC HART komunikační kabel
Volitelné příslušenství:
C700 | Přenosný kufr |
C781 | Pouzdro pro příslušenství |
700TLK | Fluke 700TLK testovací vodiče |
750Pxx | Tlakové moduly |
FLUKE-700PCK | Sada pro kalibraci tlakových modulů |
700PMP | Ruční pumpa (10 bar) |
700HTH-1 | Fluke 700HTH-1 Hydraulická tlaková hadice |
700PRV-1 | Fluke 700PRV-1 pojistný ventil |
700PTP-1 | Fluke 700PTP-1 Pneumatická pumpa (40 bar) |
700HTP-2 | Hydraulická pumpa (700 bar) |
700TC1 | Sada termočlánkových konektorů 700TC1 |
700TC2 | Sada termočlánkových konektorů 700TC2 |
BC7240 | Nabíječka baterií/Eliminator pro 75x |
BP7240 | Li-Ion baterie pro 75x |
700-IV | Proudová odbočka |
750SW | Fluke 750 SW DPC/TRACK2 Software |
754HCC | Komunikační kabel pro Smart přístroje |
Aplikace související s výrobcem Fluke Calibration

Etalony v oblasti tlaku a průtoku využívané státními metrologickými orgány a akreditovanými kalibračními laboratořemi
Tlakoměry a průtokoměry jsou základními nástroji pro měření a kalibraci v různých průmyslových odvětvích. Tyto přístroje je však třeba ověřovat, jestli pracují tak, jak by měly a jejich výsledky splňují parametry. K této "kontrolní" činnosti jsou státními metrologickými orgány a akreditovanými kalibračními laboratořemi v České republice využívány etalony.

Kalibrace vysoce přesných senzorů tlaku v teoreticko-experimentálním procesů změn skupenství
Kalibrace vysoce přesných senzorů tlaku je klíčovým krokem pro zajištění přesnosti měření tlaku v teoreticko-experimentálním procesu změn skupenství. Tlak je fyzikální veličina definována jako síla, která působí na jednotku plochy. Senzory tlaku jsou používány k měření tlaku v širokém spektru aplikací, včetně meteorologie, průmyslu, zdravotnictví a dalších.
