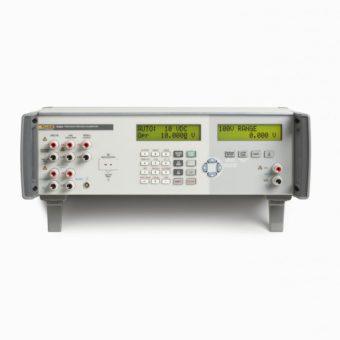

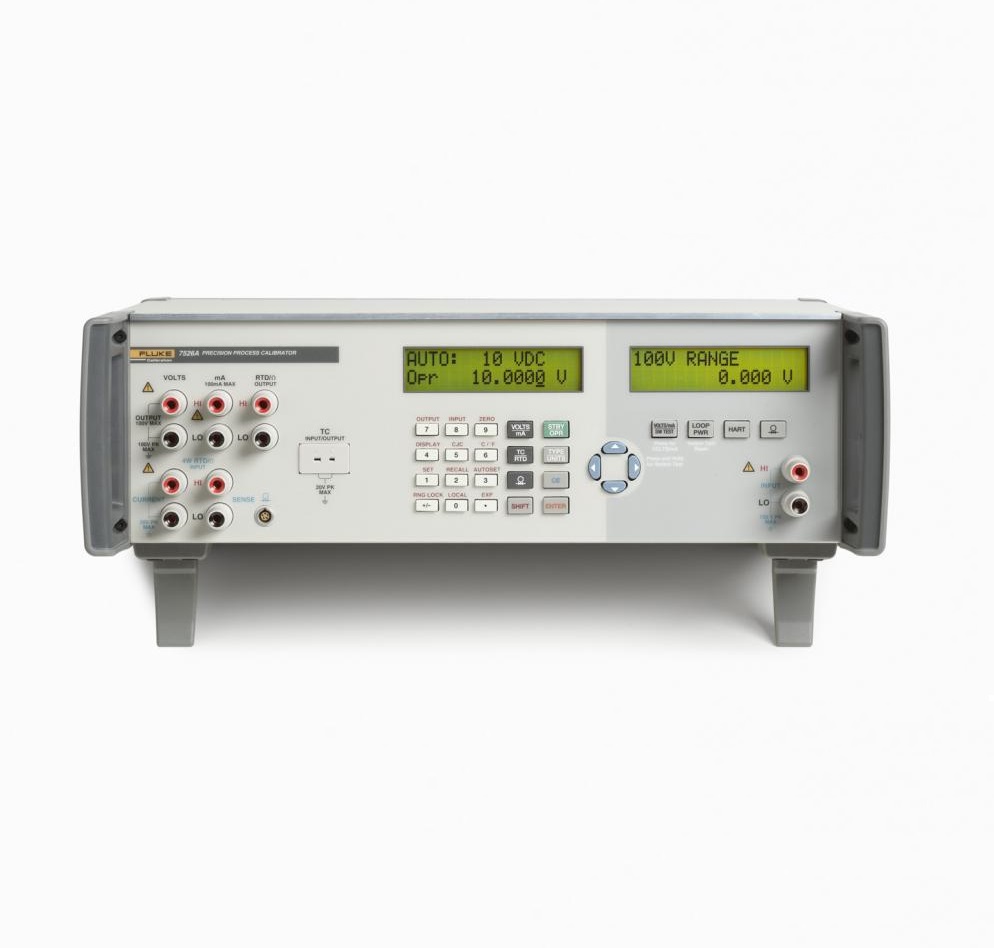

Fluke 7526A Přesný procesní kalibrátor

logo D-Ex info@dex.cz | +420 541 423 211
  • Fluke 7526A Přesný procesní kalibrátor

    Univerzální a přesný procesní kalibrátor, kombinovaný do jednoho stolního zařízení

    Země původu - Země původu
    Země původu

    Fluke Process Tools specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz

    Procesní kalibrátor Fluke 7526 nabízí nejlepší rovnováhu mezi ekonomikou a přesností při kalibraci přístrojů na měření teploty a tlaku. Jednoduše kalibrujte odporové snímače teploty a termočlánky, manometry, teplotní převodníky, simulátory digitálních signálů, záznamníky dat, multimetry a další.

    • Napájení a měření napětí, proudu, odporu, RTD a termočlánků
    • Přesné měření tlaku pomocí tlakových modulů Fluke 700P a 750P
    • Napájení snímačů smyčkou 24 V dc
    • Měření proudu smyčky 4-20 mA
    • Zahrnuje automatickou funkci zkoušky spínače
    • Akceptuje koeficienty ITS-90 pro přesné měření SPRT
    • Zahrnuje kalibrační certifikát s návazností na národní etalon (volitelná akreditovaná kalibrace A2LA je k dispozici na vyžádání)
    Simulace jednosmerného napětí
    Rozsah [1] Absolutní nejistota, ±
    (ppm z výstupu + μV), 1-rok
    Rozlišení
    0 až 100 mV 30 3 1 μV
    0 až 1 V 30 10 10 μV
    0 až 10 V 30 100 100 μV
    0 až 100 V 30 1 mV 1 mV
    TC výstup a vstup
    –10 mV až 75 mV 30 2 μV 1 μV

    [1] Všechny výstupy jsou kladné pokud není označeno jinak

    Měření izolovaného stejnosměrného napětí
    Rozsah Absolutní nejistota, ±
    (ppm z odečtu + mV),
    1-rok
    Rozlišení
    0 až 10 V 50 0.2 100 μV
    10 V až 100 V 50 2.0 1 mV
    Simulace stejnosměrného proudu
    Rozsah[1] Absolutní neijstota,
    ± (ppm z odečtu + μA),
    1-rok
    Rozlišení
    0 až 100 mA 50 1 1 μA

    [1] Pro napětí menší než 95 V, ±100 ppm z odečtu

    Měření izolovaného stejnosměrného proudu
    Rozsah Absolutní neijstota,
    ± (ppm z odečtu + μA),
    1-rok
    Rozlišení
    0 mA až 50 mA 100 1 0,1 μA
    0 mA až 24 mA [1][2]
    (Napájení smyčky)
    100 1 0,1 μA

    [1] Napájanie smyčky: 24 V ±10%
    [2] HART Odpor: 250 Ω ± 3%

    Simulace odporu
    Rozsah Absolutní nejistota,
    tcal ± 5 °C, ±
    Ω, 1-rok
    Rozlišení Nominální proud
    5 Ω až 400 Ω 0.015 0.001 Ω 1 až 3 mA
    5 Ω až 4 kΩ 0.3 0.01 Ω 100 μA až 1 mA
    Měřeni odporu
    Rozsah Absolutní nejistota, ±
    (ppm z odečtu + Ω), 1-rok
    Rozlišení
    0 Ω až 400 Ω 20 0,004 0,001 Ω
    0 Ω až 4 kΩ 20 0,04 0,01 Ω
    Termočlánky simulace/měření

    (nezahrnuje všechny dostupné typy TC)[1]

    TC typ Teplotní rozsah (°C) Absolítní nejistota,
    tcal ±5 °C, ± (°C), 1-rok [2]
    Min Max
    J -210 1200 0.09
    K -250 1372 0.1
    S -50 1767 0.29
    T -250 400 0.11

    [1] Viz rozšířená specifikace pro všechny typy termočlánků (B,C,E,J,K,L,N,R,S,T,U,XK,BP)
    [2] Nejlepší přesnost ve specifikovaném teplotním rozsahu TC

    Simulace RTD a termistorů
    (nezahrnuje všechny dostupné typy RTD)[1]
    RTD Typ Teplotní rozsah (°C) Absolutní nejistota,
    tcal ±5 °C, ± (°C), 1-rok
    Min Max
    Pt 385, 100 Ω -200 800 0.05
    YSI 400 15 50 0.007

    [1] Viz rozšířená specifikace pro všechny typy RTD: Pt-100 (385, 3926, 3916), Pt- 200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT

    Měření RTD a termistorů
    (nezahrnuje všechny dostupné typy RTD)[1]
    RTD Typ Teplotní rozsah (°C) Absolutní nejistota,
    tcal ±5 °C, ± (°C), 1-yr
    Min Max
    Pt 385, 100 Ω –80 100 0.020
    100 300 0.024
    300 800 0.038
    YSI 400 15 50 0.007

    [1] Viz rozšířená specifikace pro všechny typy RTD: Pt-100 (385, 3926, 3916), Pt- 200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT

    Všeobecné parametry
    Standardní rozhraní RS-232, IEEE-488 (GPIB)
    Teplota Provozní: 0 °C až 50 °C
    Kalibrační (tcal): 18 °C až 28 °C
    Skladovací: –20 °C až 70 °C
    Electromagnetická kompatibilita CE:  EN61326;
    Teplotní koeficient Teplotní koeficient pro teploty mimo
    tcal 5 °C je 10 % z 90-denní specifikace (anebo 1 rok podle specifikace) na °
    Relativní vlhkost Provozní: <80% až 30 °C
    <70% až 40 °C
    <40% až 50 °C
    Nadm. výška Provozní: 3,000 m (9,800 ft) max
    Neprovozní: 12,200 m (40,000 ft) max
    Bezpečnost EN/IEC 61010-1:2010 3rd Edition,
    UL 61010-1:2012, CAN/CSA 22.2 No. 61010-1-12
    Analog. izolace 20 V
    Napájaní 120 V~: 100 V až 120 V
    240 V~: 220 V až 240 V
    Frekvence 47 Hz až 63 Hz
    Odchylka napájení ± 10 %
    Spotřeba 15 VA maximum
    Rozměry Výška: 14.6 cm (5.75 in)
    Šířka: 44.5 cm (17.5 in)
    Hloubka: 29.8 cm (11.75 in)
    Hmotnost
    (bez volit. doplňků)
    4.24 kg (9.35 lb)

    Standardní příslušenství:

    • kalibrační certifikát s návazností
    • návod na CD
    • krátký návod k zahájení užívání
    • síťový kabel
    • konektor pro termočlánky
    • USB-sériový kabelový adaptér.

    Volitelné příslušenství

    Příslušenství Popis
    Y7526A
    Sada pro montáž do panelu
    7526A-CASE Kufr pro 7526A
    750Pxx  Tlakové moduly
    700PTP-1 Fluke 700PTP-1 Ruční pneumatická pumpa (40 bar)
    700LTP-1 Nízkotlaká ruční pneumatická pumpa
    700PRV-1 Fluke 700PRV-1 Sada s pojistným ventilem
    700HTH-1 Fluke 700HTH-1 Hydraulická tlaková hadice
    700HTP-2 Ruční hydraulická pumpa (700 bar)
    71X Sada hadiček
    700ILF In-line filtr
    FLUKE-700PCK Sada pro kalibraci snímačů tlaku
    700TC1 Sada termočlánkových konektorů 700C1
    700TC2 Sada termočlánkových konektorů 700TC2
