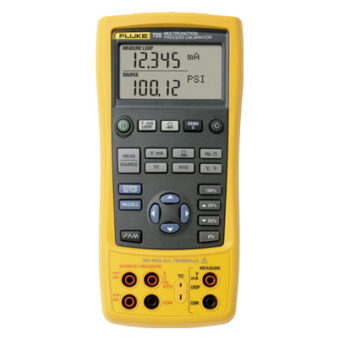

Fluke 725 Multifunkční provozní kalibrátor

logo D-Ex info@dex.cz | +420 541 423 211
  • Fluke 725 Multifunkční provozní kalibrátor

    Fluke 725 je vhodný pro testování a kalibrování procesních parametrů

    Země původu - Spojené státy americké
    Spojené státy americké

    Fluke Calibration specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz
    • ikona parametru ---Kalibrace teploty, tlaku a el. veličin
    • ikona parametru ---Měří, simuluje i napájí smyčku mA
    • ikona parametru ---Napájí 24 V smyčku
    • ikona parametru ---Váha pouze 0,65 kg
    • ikona parametru ---Externí moduly tlaku Fluke 750P





    Multifunkční provozní kalibrátor Fluke 725 je vybaven pro testování a kalibrování téměř všech procesních parametrů. Obsahuje možnosti měření a generování proudu, napětí, odporových snímačů teploty, termočlánků, frekvence, odporu a tlaku pomocí externích tlakových modulů.

    Multifunkční kalibrátor Fluke 725 je výkonný, ale snadno použitelný kalibrátor do provozu. Pomocí funkcí měření a generování můžete testovat a kalibrovat téměř jakýkoliv parametr ve vašem provozu.

    • Malý a efektivní tvar umožňuje snadné přenášení
    • Robustní a spolehlivý design je konstruován pro použití v provozu
    • Jednoduše čitelná obrazovka se současným zobrazením měření / generování umožňuje současně sledovat vstupy a výstupy
    • Měřte napětí, proud, RTD, termočlánky, frekvenci a odpor a tlak pro kalibraci převodníků tlaku
    • Měření tlaku pomocí kteréhokoliv modulu z řady Fluke 750P
    • Simulování mA se současným měřením tlaku
    • Podporujte testování průtokoměrů s funkcemi frekvence a CPM
    • Proveďte rychlé testy linearity s funkcemi automatického krokování a automatické náběhové funkce
    • Napájení snímače během testu pomocí smyčky se současným měřením mA
    • Zvládá vysokopulzní RTD a PLC s krátkými pulzy až 10 ms
    • Uchovávejte často používané testovací nastavení pro pozdější použití
    • Podsvícení umožňuje pracovat ve špatném světle
    • Velká kapacita baterie pomocí čtyř článků typu AA
    • Jednoduchá výměna baterií
    Přesnost měření
    Stejnosměrné napětí
    30.000 V  0.02%+ 2 číslice (horní část displeje)
    10.000 V  0.02%+ 2 číslice (dolní část displeje)
    90.00 mV  0.02%+ 2 číslice
    -10.00 mV až 75.00 mV  0.025 % + 1 číslica (TC konektor)
    Stejnosměrný proud
    24.000 mA  0.02%+ 2 číslice
    Odpor
    0.0 až 400.0 Ω  0.1Ω (4-vodičové), 0.15Ω (2- a 3-vodičové)
    401 až 1500 Ω  0.5Ω (4-vodičové), 1Ω (2- 3-vodičové)
    1500 až 3200 Ω  1Ω (4-vodičové), 1.5Ω (2- a 3-vodičové)
    Frekvence
    2.0 až 1000.0 CPM  0.05 % + 1 číslice
    1.0 až 1100.0 Hz  0.05 % + 1 číslice
    1.00 až 10.00 kHz  0.05 % + 1 číslice
    Citlivosť  1 V špička – špička – minimum
    Tlak
    Přesnost  od 0.025% z rozsahu s použítím modulů řady 750P
     (Pro bližší informace viz brožura k modulům 750P)
    Moduly jsou dostupné ve verzích: diferenční, přetlakový, podtlakový, absolutní, duální a vysokotlaký.



    Přesnost simuláce
    Stejnosměrné napětí
    100.00 mV  0.02%+2 číslice
    10.000 V  0.02%+2 číslice
    -10.00 mV až 75.00 mV  0.025 % + 1 číslica (cez TC konektor)
    Stejnosměrný proud
    24.000 mA (zdroj)  0.02%+ 2 číslice
    24.000 mA (Simulace)  0.02%+ 2 číslice
    Odpor
    15.0 až 400.0 Ω  0.15 Ω (budiaci prúd 0.15 až 0.5 mA), 0.1 Ω (budiaci prúd 0.5 až 2 mA)
    401 až 1500 Ω  0.5 Ω(budiaci prúd 0.05 až 0.8 mA)
    1500 až 3200 Ω  1 Ω(budiaci prúd 0.05 až 0.4 mA)
    Frekvence
    2.0 až 1000.0 CPM  0.05%
    1.0 až 1100.0 Hz  0.05%
    1.00 až 10.00 kHz  0.25%
    Tvar vlny:  5 V špička – špička obdélníkový, -0.1 V offset



    Odporové snímače teploty a termočlánky
    Přesnost měření:
    NI-120  0.2 °C
    PT-100 (385)  0.33 °C
    PT-100 (393)  0.3 °C
    PT-100 (JIS)  0.3 °C
    PT-200 (385)  0.2 °C
    PT-500 (385)  0.3 °C
    PT-1000 (385)  0.2 °C
    Rozlíšenie:  0.1 °C
    J:  0.7 °C
    K:  0.8 °C
    T:  0.8 °C
    E:  0.7 °C
    R:  1.8 °C
    S:  1.5 °C
    B:  1.4 °C
    L:  0.7 °C
    U:  0.75 °C
    N:  0.9 °C
    Rozlíšenie  J, K, T, E, L, N, U: 0.1 °C, 0.1 °F B, R, S: 1 °C, 1 °F
    XK  0.6°C
    BP  1.2°C
    Přesnost simulace:
    NI-120  0.2 °C
    PT-100 (385)  0.33 °C
    PT-100 (393)  0.3 °C
    PT-100 (JIS)  0.3 °C
    PT-200 (385)  0.2 °C
    PT-500 (385)  0.3 °C
    PT-1000 (385)  0.2 °C
    Rozlíšenie:  0.1 °C
    Poznámka  Presnosť uvedená pre 4 – vodič. zapojenie
    J:  0.7 °C
    K:  0.8 °C
    T:  0.8 °C
    E:  0.7 °C
    R:  1.4 °C
    S:  1.5 °C
    B:  1.4 °C
    L:  0.7 °C
    U:  0.75 °C
    N:  0.9 °C
    Rozlíšenie  J, K, T, E, L, N, U: 0.1 °C, B, R, S: 1 °C
    XK  0.6°C
    BP  1.2°C



    Specifikace
    Náběhová funkcia
    Simulace funkce Napětí, proud, odpor, frekvence, teplota
    Náběh  Pomalý náběh, rychlý náběh, 25% kroky náběhu
    Napájení smyčky
    Napětí:  24 V
    Přesnost:  10%
    Max. proud:  22 mA, ochrana proti zkratu
    Funkce krokování
    Simulace funkce Napětí, proud, odpor, frekvence, teplota
    Kroky  25% z rozsahu, 100% z rozsahu



    Specifikace okolního prostředí
    Prevozní teplota -10 °C až +55 °C
    Skladovací teplota  -20 °C až 71 °C
    Prevozní nadm. výška  3000 m



    Bezpečnostní parametry
    Splněné normy
     EN 61010-1:1993, ANSI/ISA S82.01-1994; CAN/CSA C22.2 No 1010.1:1992



    Mechanické a všeobecné parametry
    Rozměry  130 x 236 x 61 mm
    Hmotnost  0.65 kg
    Napájaní 4 AA alkalické batérie
    Výměna batérií  Oddelený prostor na baterie, dostupný bez porušení kalibrační plomby
    Konektory na boku kalibrátoru Konektor pro tlakové moduly



    Tlakový modul Fluke 750P

    Tlakový modul Fluke 750P

    Tlakové moduly ze série 750P je možné objednat v rozsazích od 2,5 mbar do 690 bar.

    Přetlakové moduly mají jednen tlakový konektor a měří tlak ve vztahu k atmosférickému tlaku. Moduly diferenčního tlaku mají dvě tlakové konektory a měří rozdíl mezi aplikovaným tlakem mezi těmito konektory. Každý modul je jasně označen pro rozsah tlaku a kompatibilitu médií. Všechny moduly obsahují adaptéry NPT, metrické (BSP) a adaptéry M20. Kompatibilní jsou se všemi dokumentačními, multifunkčními a tlakovými kalibrátory (včetně kalibrátorů Fluke 754, 752, 726, 725, 721, 719 Pro, 719, 717 a starších 741, 743, 744, 701 a 702).

    Rychlé a jednoduché měření:

    Tlakové moduly série Fluke 750P se snadno používají. Pro měření tlaku připojte tlakový modul ke zdroji tlaku nebo ruční pumpě a pak připojte kabel tlakového modulu ke kalibrátoru. Aplikováním tlaku ze zdroje tlaku se digitálně zobrazí nastavený tlak na kalibrátoru. Stisknutím tlačítka se tlak může zobrazit až v 11 různých jednotkách. Pokud se používá s provozními dokumentačními kalibrátory série 750, měření tlaku může být označeno datem / časem a uloženo pro pozdější vyhledávání. To šetří čas, eliminuje chyby a podporuje dodržování norem a předpisů kvality.

    Je možnost vybrat z následujících typů modulů:

    • diferenční moduly
    • přetlakové moduly
    • vysokotlaké moduly
    • absolutní moduly
    • podtlakové moduly
    • moduly s dvojitým rozsahem
    • referenční moduly
    • jiskrově bezpečné moduly

    Specifikace diferenčních modulů

    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750P00 0 až 2.5 mBar 30X Suchý vzduch Suchý vzduch
    750P017 0 až 25 mBar 3X Suchý vzduch Suchý vzduch
    750P02 0 až 70 mBar 3X Suchý vzduch Suchý vzduch
    750P22 0 až 70 mBar 3X 316 SS Suchý vzduch
    750P03 0 až 350 mBar 3X Suchý vzduch Suchý vzduch
    750P23 0 až 350 mBar 4X 316 SS Suchý vzduch
    750P04 0 až 1 bar 3X Suchý vzduch Suchý vzduch
    750P247 0 až 1 bar 4X 316 SS Suchý vzduch
    Model Referenční neistota4 Celková  nejistota
    1-rok
    (15-35°C)
    Celková nejistota
    1-rok1
    Celková nejistota
    6-měsíců
    (15-35°C)
    Celková nejistota
    6-měcíců1
    750P00 ±0.15% ±0.3% ±0.35% ±0.25% ±0.30%
    750P017 ±0.1% ±0.2% ±0.3% ±0.15% ±0.25%
    750P02 ±0.050% ±0.1% ±0.15% ±0.075% ±0.125%
    750P22 ±0.050% ±0.1% ±0.15% ±0.075% ±0.125%
    750P03 ±0.02% ±0.04% ±0.05% ±0.035% ±0.04%
    750P23 ±0.02% ±0.04% ±0.05% ±0.035% ±0.04%
    750P04 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P247 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%

    Specifikace přetlakových modulů

    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750P057 0 až 2 bar 4X 316 SS N/A
    750P067 0 až 7 bar 4X 316 SS N/A
    750P277 0 až 20 bar 4X 316 SS N/A
    750P07 0 až 35 bar 4X 316 SS N/A
    750P08 0 až 70 bar 3X 316 SS N/A
    750P097 0 až 100 bar 3X 316 SS N/A
    750P2000 0 až 140 bar 3X 316 SS N/A
    Model Referenční nejistota4 Celková nejistota
    1-rok
    (15-35°C)
    Celková nejistota
    1-rok1
    Celková nejistota
    6-měsíců
    (15-35°C)
    Celková nejistota
    6-měsíců1
    750P057 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P067 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P277 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P07 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P08 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P097 ±0.0175% ±0.035% ± 0.045% ±0.03% ±0.04%
    750P2000 ±0.0175% ±0.035% ± 0.045% ±0.03% ±0.04%

    Specifikace vysokotlakých modulů

    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750P29 0 až 200 bar 3X 316 SS N/A
    750P30 0 až 340 bar 3X 316 SS N/A
    750P31 0 až 700 bar 2X 316 SS N/A
    Model Referenční nejistota4 Celková nejistota
    1-rok
    (15-35°C)
    Celková nejistota
    1-rok1
    Celková nejistota
    6-měsíců
    (15-35°C)
    Celková nejistota
    6-měsíců1
    750P29 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P30 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P31 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%

    Specifikace absolutních modulů

    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750PA3 0 až 350 mBar 4X 316 SS N/A
    750PA47 0 až 1 bar 4X 316 SS N/A
    750PA5 0 až 2 bar 4X 316 SS N/A
    750PA6 0 až 7 bar 4X 316 SS N/A
    750PA27 0 až 20 bar 4X 316 SS N/A
    750PA7 0 až 35 bar 4X 316 SS N/A
    750PA8 0 až 70 bar 3X 316 SS N/A
    750PA9 0 až 100 bar 3X 316 SS N/A
    Model Referenční nejistota4 Celková nejistota
    1-rok
    (15-35°C)
    Celková nejistota
    1-rok1
    Celková nejistota
    6-měsíců
    (15-35°C)
    Celková nejistota
    6-měsíců1
    750PA3 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA47 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA5 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA6 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA27 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA7 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA8 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA9 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%

    Specifikace podtlakových modulov

    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750PV3 -350 mBar 4X 316 SS Dry air
    750PV4 -1 bar 4X 316 SS Dry air
    Model Referenční nejistota4 Celková nejistota
    1-rok
    (15-35°C)
    Celková nejistota
    1-rok1
    Celková nejistota
    6-měsíců
    (15-35°C)
    Celková nejistota
    6-měsíců1
    750PV3 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PV4 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    Specifikace modulů s dvojitým rozsahem
    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750PD2 -70 až 70 mBar 4X 316 SS Suchý vzduch
    750PD3 -350 až 350 mBar 4X 316 SS Suchý vzduch
    750PD10 -700 až 700 mBar 4X 316 SS Suchý vzduch
    750PD4 -1 až 1 bar 4X 316 SS Suchý vzduch
    750PD5 -1 až 2 bar 4X 316 SS
    750PD50 -1 až 3.5 bar 4X 316 SS
    750PD6 -1 až 7 bar 4X 316 SS
    750PD7 -1 až 14 bar 4X 316 SS
    750PD27 -1 až 20 bar 4X 316 SS
    Model Referenční nejistota4 Celková nejistota
    1-rok
    (15-35°C)
    Celková nejistota
    1-rok1
    Celková nejistota
    6-měsíců
    (15-35°C)
    Celková nejistota
    6-měsíců1
    750PD2 ±0.05% ±0.1% ±0.15% ±0.075% ±0.125%
    750PD3 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PD10 ±0.025% ±0.05% ±0.07% ±0.04% ±0.06%
    750PD4 ±0.0175% ±0.035% ±0.045% ±0.03% ± 0.04%
    750PD5 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
    750PD50 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
    750PD6 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
    750PD7 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
    750PD27 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%

    Specifikace referenčních modulů

    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750R045 0 až 1 bar 3X Suchý vzduch Suchý vzduch
    750R065 0 až 7 bar 4X 316 SS
    750R27 0 až 20 bar 4X 316 SS
    750R07 0 až 35 bar 4X 316 SS
    750R085 0 až 70 bar 3X 316 SS
    750R29 0 až 200 bar 3X 316 SS
    750R30 0 až 340 bar 3X 316 SS
    750R315 0 až 700 bar 2X 316 SS
    750RD5 -1 až 2 bar 4X Suchý vzduch
    750RD65 -0.8 až 7 bar 4X 316 SS
    750RD27 -0.8 až 20 bar 4X 316 SS
    Model Referenční nejistota4 Celková nejistota
    1-rok
    (15-35°C)
    Celková nejistota
    1-rok1
    Celková nejistota
    6-měsíců
    (15-35°C)
    Celková nejistota
    6-měsíců1
    750R045 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R065 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R27 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R07 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R085 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R29 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R30 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R315 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750RD5 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750RD65 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750RD27 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    1. Celková nejistota, v % z rozsahu pro rozsah teplot 0 ° C až + 50 ° C, 1 – roční interval. Celková nejistota, 1.0% z rozsahu pro teplotní rozsah -10 ° C až 0 ° C, 1 – roční interval. Pro rozsah -10 ° C až 0 ° C není specif. 6 měsíční iterval.
    2. Nekorozivní plyny indikují čistý suchý vzduch nebo jiný nekorozivní plyn. 316-SS indikuje použitelnost s médii kompatibilními s nerezovou ocelí 316-SS.
    3. Specifikace v % z rozhahu pokud není uvedeno jinak.
    4. Referenční nejistota je specifikace po kalibraci na 24 hodin.
    5. Pokud je referenční modul použit s produkty s fixním rozlišením (717, 718, 719 série, 725 a 726) přidejte ± 1 k obecné specifikaci přesnosti.
    6. Tlaková přetížitelnost indikuje násobek z rozsahu snímače při kterém dojde k jeho zničení.
    7. V tomto rozsahu jsou dostupné jiskrově bezpečné tlakové moduly.



    Standardní příslušenství:

    • Jedna sada AC72 alligator konektorů
    • Sada tesovacích vodičů
    • Sada TL 75 testovacích vodičů
    • Návod
    • Kalibrační certifikát s návazností NIST

    Volitelné příslušenství:

    750Pxx  Tlakové moduly
    700PMP Pumpa do 10 bar
    700HTH-1 Fluke 700HTH-1 hydraulické hadice
    700PRV-1 Fluke 700PRV-1 sada s pojistným ventilem
    700PTP-1 Fluke 700PTP-1 Pneumatická pumpa (40 bar)
    700HTP-2 Hydraulická pumpa (700 bar)
    700TC1 Sada termočlánkových konektorů 700TC1
    700TC2 Sada termočlánkových konektorů 700TC2
    80PK-1 Kabelový snímač (Typ K)
    80PK-3A Povrchová teplotní sonda

    Novinky
