    EL-FLOW Select, hmotnostní průtokoměr plynu EL-FLOW SELECT MASS FLOW METERS / CONTROLLERS FOR GASES

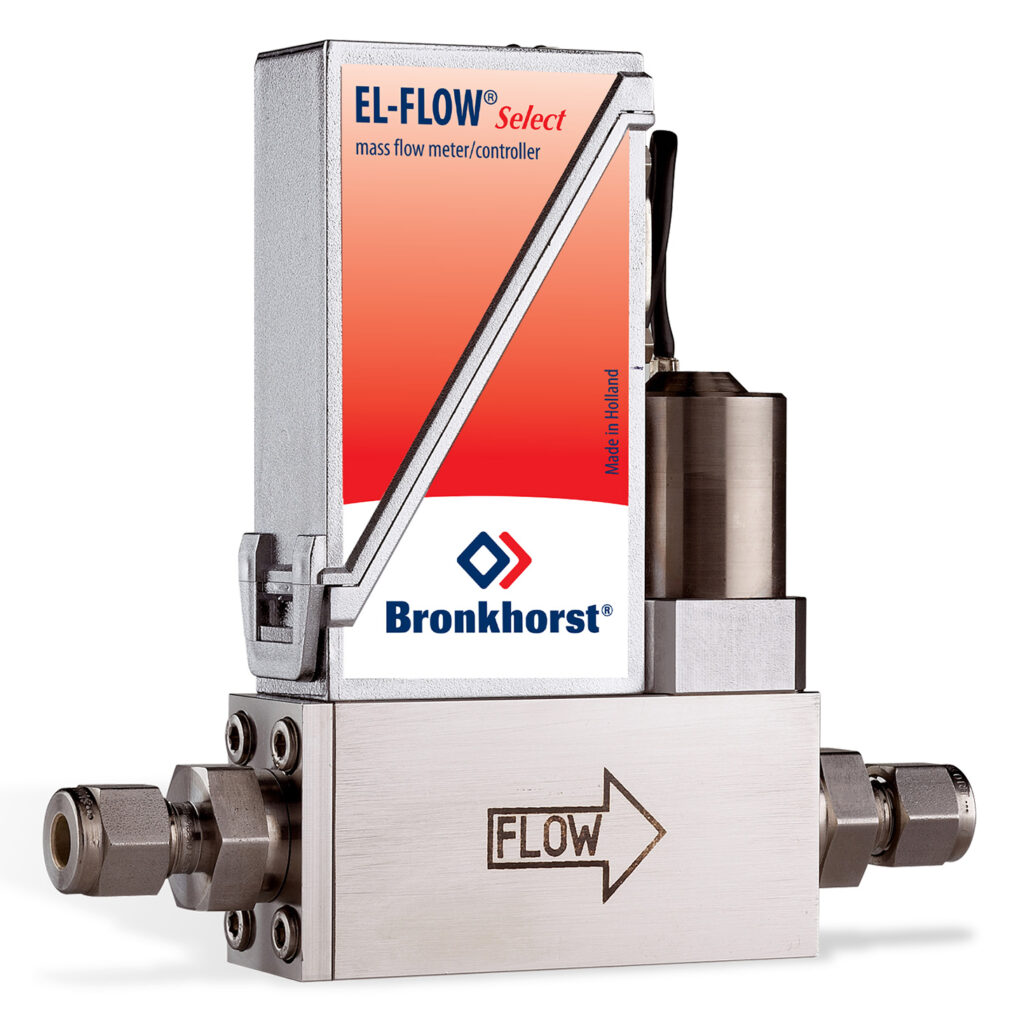

    Hmotnostní průtokoměr plynu Bronkhorst EL-FLOW Select

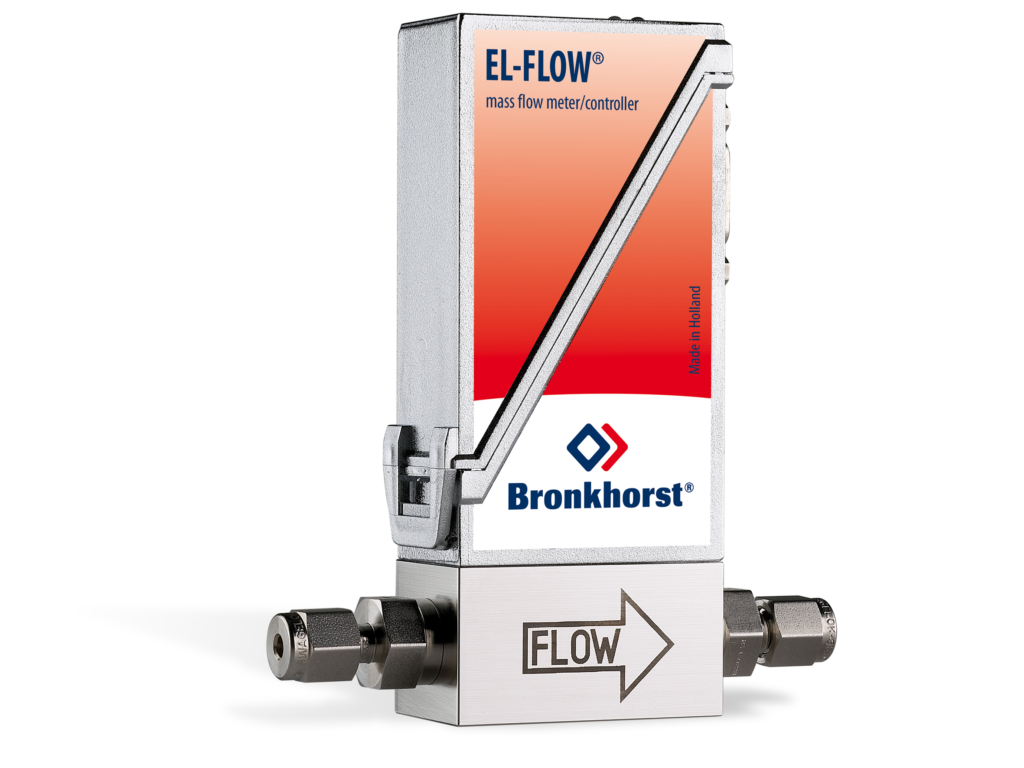

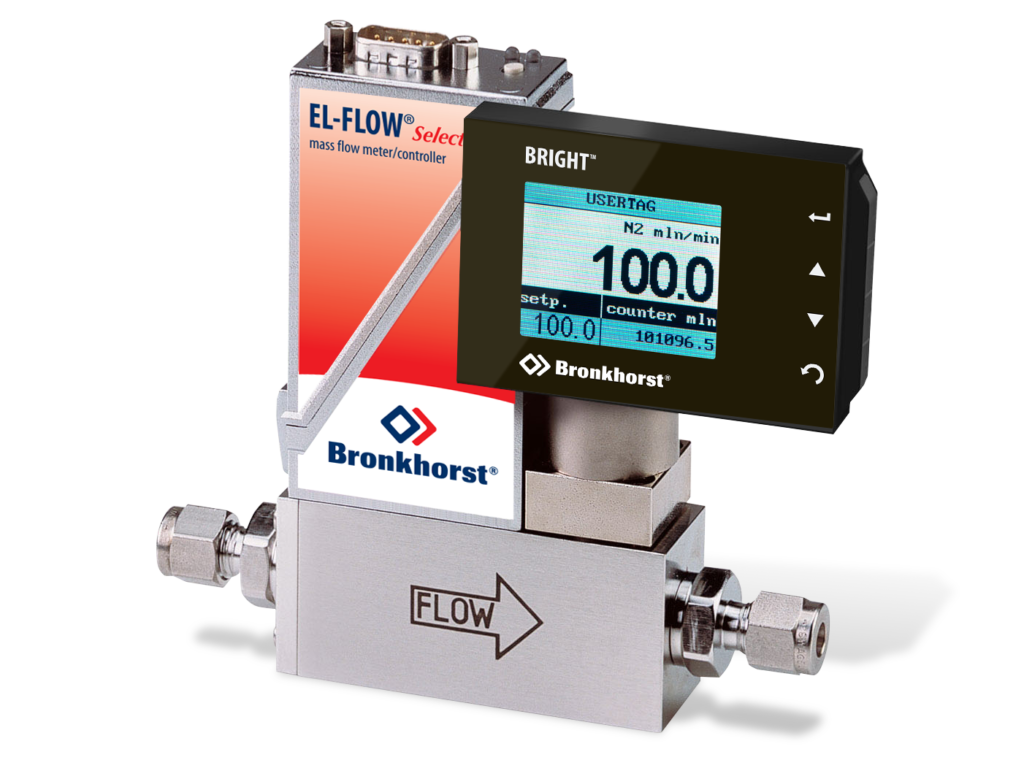

    Hmotnostní průtokoměr EL-FLOW SelectEL-FLOW Select F-203AVHmotnostní průtokoměr EL-FLOW Select s displejem Bright B1Hmotnostní průtokoměr EL-FLOW Select s ochranným částicovým filtremEL-FLOW Select s integrovaným regulačním i uzavíracím ventilem

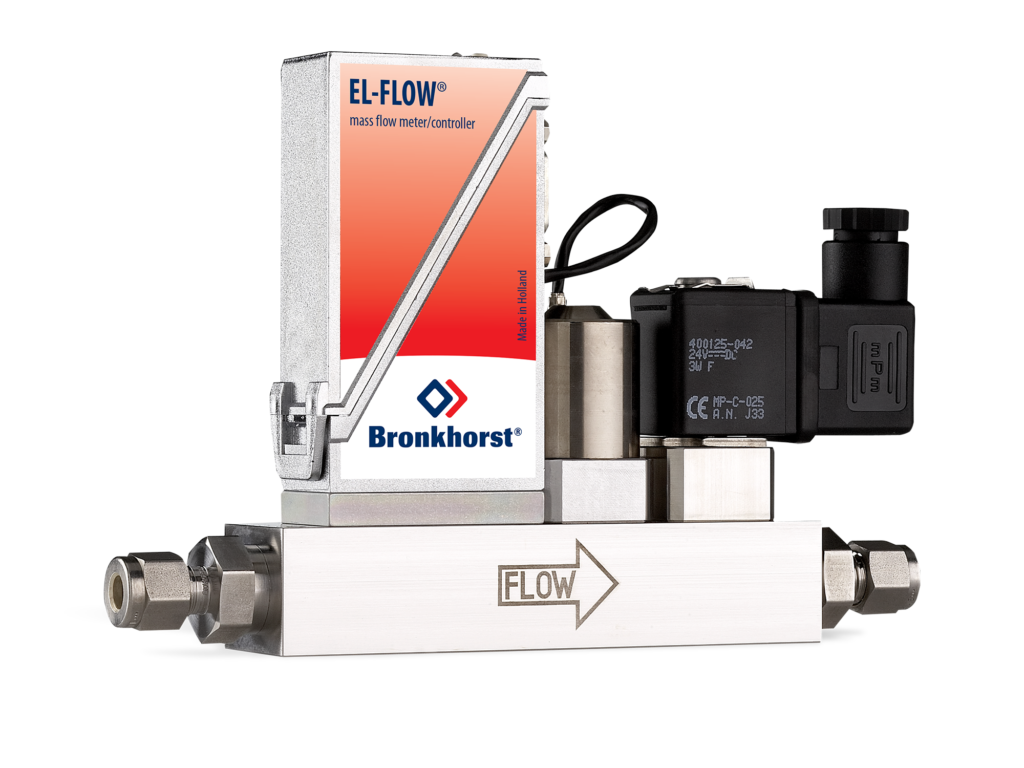

    EL-FLOW Select s integrovaným regulačním i uzavíracím ventilem

    Přesný hmotnostní průtokoměr a regulátor plynu, který lze "ušít" uživateli na míru s velmi širokým rozsahem regulace a měření.

    logo výrobce Bronkhorst
    Země původu - Země původu
    Země původu

    Bronkhorst specialisté

    Anton Piják | +420 775 757 216 | apijak@dex.cz
    Jan Veleba | +420 775 757 218 | jveleba@dex.cz
    • ikona parametru rozsahRozsah: 0,014–0,7 mln/min až 8–1670 ln/min (podle N2)
    • ikona parametru přesnostPřesnost: ± 0,5 % RD | ±0,1 % FS
    • ikona parametru opakovatelnostOpakovatelnost: < 0,2 % RD
    • ikona parametru tlakTlak: 64 | 100 | 200 | 400 bar
    • ikona parametru materiálMateriál: Nerezová ocel 316L
    • ikona parametru krytíKrytí: IP40
    • ikona parametru komunikaceKomunikace: Analogová ( 0-5 (10) Vdc nebo 0 (4)-20 mA i digitální RS-232 s možností přidat PROFIBUS DP, CANopen®, DeviceNet™, PROFINET, EtherCAT®, Modbus RTU, ASCII nebo TCP/IP, EtherNet/IP, POWERLINK, FLOW-BUS
    • ikona parametru displejDisplej: Volitelná zobrazovací a ovládací jednotka BRIGHT

    EL-FLOW Select je řadou, která je od základu navržena tak, aby byla modulární. Tento hmotnostní průtokoměr nebo regulátor průtoku plynu pracuje na termickém principu měření průtoku. Přístroj lze vybavit vestavěným, ale i externím ventilem. Standardní ventil je v klidové poloze zavřený a je použitelný až po Kv hodnotu 1,5. Ventil lze také dodat v klidové poloze otevřený, stejně jako speciální ventil pro vysoký diferenční tlak. Patentovaná konstrukce dovoluje regulovat průtoky s tlakem až 400 bar. To dělá z řady EL-FLOW Select velmi unikátní přístroj na trhu.

    Všechny přístroje řady EL-FLOW Select jsou vybaveny digitální základní deskou, která obsahuje funkce jako je automatická diagnostika, alarm, počítadlo, digitální komunikaci přes linku RS-232 a na dálku upravitelné nastavení, mimo jiné lze přístroj dovybavit sběrnicovým rozhraním.

    Další výhodou je možnost Multi Fluid / Multi Range, která umožňuje přístroj dodat s podporou měření více plynů a rozsahů. V takovém případě může uživatel pomocí jednoduchého programu změnit rozsah či plyn, který přístroj měří.

    VlastnostiPříslušenstvíDokumentaceServisní a kalibrační službyAplikace/odvětví



    Vlastnosti

    • vysoká přesnost (standardně ±0,5 % z odečtu plus ±0,1 % z rozsahu stupnice)
    • rychlá odezva (do 500 msec), výborná opakovatelnost
    • volně programovatelné rozsahy a typy plynů
    • analogové I/O signály, RS232 připojení; volitelné sběrnicové rozhraní
    • elektro-chemické leštění všech povrchů
    • kompaktní, modulární konstrukce

    Použití

    • analytické/enviromentální zařízení
    • monitorování průtoku plynů v potravinářském, chemickém a petrochemickém průmyslu
    • měření spotřeby plynu v distribučních soustavách pro interní účely
    • detekce těsnosti (testování ventilů…)
    • polovodičová výroba
    • zařízení pro povrchovou úpravu
    • kontrola hoření

    Ochranné částicové filtry pro hmotnostní průtokoměr


    Ochranné částicové filtry



    technický list

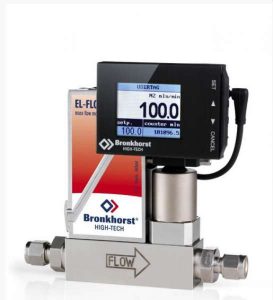

    Hmotnostní průtokoměr El-Flow Select s displejem Bright


    Multifunkční display Bright



    brožura s technickými daty

    adaptár


    Síťový adaptér PiPS



    stručný manuál

    Nabídka servisních a kalibračních služeb

    Nabízené služby budou provedeny v autorizovaném servisu Bronkhorst v ČR.

    Služba  Cena

    Akreditovaná kalibrace hmotnostního průtokoměru do 250 ln/min N2

    Kalibrace podle interní metodiky SVCS KM 1.2002 (3x měření v pěti bodech – vzestupně, sestupně a vzestupně). Tento postup zaručuje odhalení téměř všech možných skrytých vad hmotnostních průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U kalibrací nad 100 ln/min je nutné objednat i Inspekci přístroje.

    		 5 340 Kč

    Akreditovaná kalibrace hmotnostního průtokoměru do 500 ln/min N2

    Kalibrace podle interní metodiky SVCS KM 1.2002 (3x měření v pěti bodech – vzestupně, sestupně a vzestupně). Tento postup zaručuje odhalení téměř všech možných skrytých vad hmotnostních průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U této služby je nutné objednat i Inspekci přístroje.

    		 7 240 Kč

    Akreditovaná kalibrace hmotnostního průtokoměru do 1000 ln/min N2

    Kalibrace podle interní metodiky SVCS KM 1.2002 (3x měření v pěti bodech – vzestupně, sestupně a vzestupně). Tento postup zaručuje odhalení téměř všech možných skrytých vad hmotnostních průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U této služby je nutné objednat i Inspekci přístroje.

    		 9 980 Kč

    Neakreditovaná kalibrace hmotnostního průtokoměru do 250 ln/min N2

    Standartní kalibrace – 1x měření v pěti bodech. Ekonomická varianta zajištění přesnosti průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U kalibrací nad 100 ln/min je nutné objednat i Inspekci přístroje.

    		 3 750 Kč

    Neakreditovaná kalibrace hmotnostního průtokoměru do 500 ln/min N2

    Standartní kalibrace – 1x měření v pěti bodech. Ekonomická varianta zajištění přesnosti průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U této služby je nutné objednat i Inspekci přístroje.

    		 5 790 Kč

    Neakreditovaná kalibrace hmotnostního průtokoměru do 1000 ln/min N2

    Standartní kalibrace – 1x měření v pěti bodech. Ekonomická varianta zajištění přesnosti průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U této služby je nutné objednat i Inspekci přístroje.

    		 8 210 Kč

    Vstupní měření („as found“ kalibrace)

    Srovnávací měření dodávané jako příloha ke kalibračnímu protokolu. Slouží pro určení velikosti odchylky před nastavením.

    Pozn.: Provádíme jen na požádání. Tuto službu lze objednat jen s kalibrací.

    		 515 Kč

    Inspekce hmotnostního regulátoru průtoku (MFC)

    Rozebrání přístroje, kontrola vnitřních částí, nastavení ventilu, smontování. Inspekci doporučuje většina výrobců průtokoměrů dělat před každou kalibrací, protože i drobné nečistoty uvnitř průtokoměru můžou značně ovlivnit jeho přesnost. Cena je včetně sady Vitonových těsnění. Jiné těsnící materiály a další případné náhradní díly účtujeme zvlášť.

    		 2520  Kč

    Inspekce hmotnostního průtokoměru (MFM)

    Rozebrání přístroje, kontrola vnitřních částí, smontování. Inspekci doporučuje většina výrobců průtokoměrů dělat před každou kalibrací, protože i drobné nečistoty uvnitř průtokoměru můžou ovlivnit jeho přesnost. Cena je včetně sady Vitonových těsnění.

    Pozn.: Jiné těsnící materiály a další případné náhradní díly účtujeme zvlášť.

    		 1620 Kč

    Čištění v ultrazvukové lázni

    Čištění provádíme v případě zanešení průtokoměru, nebo je-li pro jeho provoz nutná dekontaminace. Po čištění zaručujeme maximální čistotu.

    Pozn.: Tuto službu nelze objednat samostatně bez inspekce.

    		 945 Kč

     Změna rozsahu MFC Bronkhorst do 250 ln/min

    V ceně je zahrnuta inspekce, akreditovaná kalibrace a potřebné náhradní díly.

    		  9 435 Kč

    Změna rozsahu MFM Bronkhorst do 250 ln/min

    V ceně je zahrnuta inspekce, akreditovaná kalibrace a potřebné náhradní díly.

    		  7 960 Kč

    Změna rozsahu MFC Bronkhorst do 250 ln/min

    V ceně je zahrnuta inspekce, neakreditovaná kalibrace a potřebné náhradní díly.

    		  7 845 Kč

    Změna rozsahu MFM Bronkhorst do 250 ln/min

    V ceně je zahrnuta inspekce, neakreditovaná kalibrace a potřebné náhradní díly.

    		  6 370 Kč

     1 hod práce technika

    Při opravách nad rámec výše uvedených služeb, nebo jiných pracích.

    		  945 Kč
    Náhradní díly Podle ceníku dodavatelů
    Ceny jsou uvedeny bez DPH a dopravy.



    ilustrační obrázek aplikace Dávkování CO2 pro kultivaci řas

    Dávkování CO2 pro kultivaci řas

    Oxid uhličitý (CO2) na sebe v posledních letech poutá mnoho pozornosti hlavně díky své vzrůstající koncentraci v atmosféře. Mnoho nových firem se nyní snaží vyvíjet metody záchytu, zpracování a použití CO2 tak, aby tento plyn fungoval jako udržitelný zdroj. Jednou z těchto metod je pěstování řas jako obnovitelné biomasy.

    ilustrační obrázek aplikace Regulace plynu ve sklářství

    Regulace plynu ve sklářství

    Regulace průtoku plynu v hořácích patří mezi důležité aspekty výroby skla v sklářském průmyslu. Hořáky se používají při tepelném zpracování skla, například při tavbě surovin nebo při ohýbání skla do požadovaných tvarů. Regulace průtoku plynu v hořácích ovlivňuje teplotu a intenzitu plamene, což má vliv na velý proces tepelného zpracování skla.

    ilustrační obrázek aplikace Regulace průtoku v MOCVD reaktorech

    Regulace průtoku v MOCVD reaktorech

    MOCVD (Metalorganic Chemical Vapor Deposition, tedy depozice kovových organických plynů) je technologie, která se používá k výrobě polovodičových vrstev, jako jsou například LED diodové světla, solární články nebo elektronické součástky. MOCVD reaktory jsou zařízení, která slouží k tvorbě těchto vrstev pomocí chemické reakce plynů při vysokých teplotách.

    ilustrační obrázek aplikace Dávkování kapalin a plynů do bioreaktorů

    Dávkování kapalin a plynů do bioreaktorů

    Ať už používáte bioreaktor k čemukoli od výroby inzulinu, přes bio-ethanol a další biopaliva, léčiva, komplexní organické molekuly, vitamíny, vakcíny, po barviva je třeba do něj přivádět, případně dávkovat kapalné i plynné složky. Přesnost a opakovatelnost tohoto dávkování je stěžejní, protože nesprávné poměry složek mohou mít velký vliv účinnost procesu. Pro správný chod bioprocesu je třeba do kultivačního média přivádět sterilní směs plynů, tedy bioreaktor plynovat. A't už potřebujete dávkovat sterilní vzduch, kyslík, dusík a oxid uhličitý, nebo jiný plyn.

    Aplikace související s výrobcem Bronkhorst

    ilustrační obrázek aplikace Směšování kapalin a plynů pro palivové články

    Směšování kapalin a plynů pro palivové články

    Palivové články jsou zařízení, která využívají chemickou reakci k výrobě elektřiny a tepla, fungují na principu nepřímé reakce vodíku s kyslíkem. Jádrem palivového článku je membrána, na které dochází díky mísení plynného vodíku a kyslíku k produkci elektrické energie. Jde o velmi atraktivní způsob produkce elektřiny, protože jediný odpadní produkt je voda.

    ilustrační obrázek aplikace Regulace průtoku plynů pro hutní pece

    Regulace průtoku plynů pro hutní pece

    Regulace průtoku plynů pro hutní pece je stěžejní pro řízení průběhu hutního procesu a dosažení jeho nejvyšší efektivity a zabránění zbytečné spotřebě plynu. Pro hutnictví je důležitým faktorem výhřevnost plamene, tu velmi ovlivňuje složení plynu, který spalujeme, současně jde také o co nejvyšší eliminaci produkce emisí a škodlivin.
