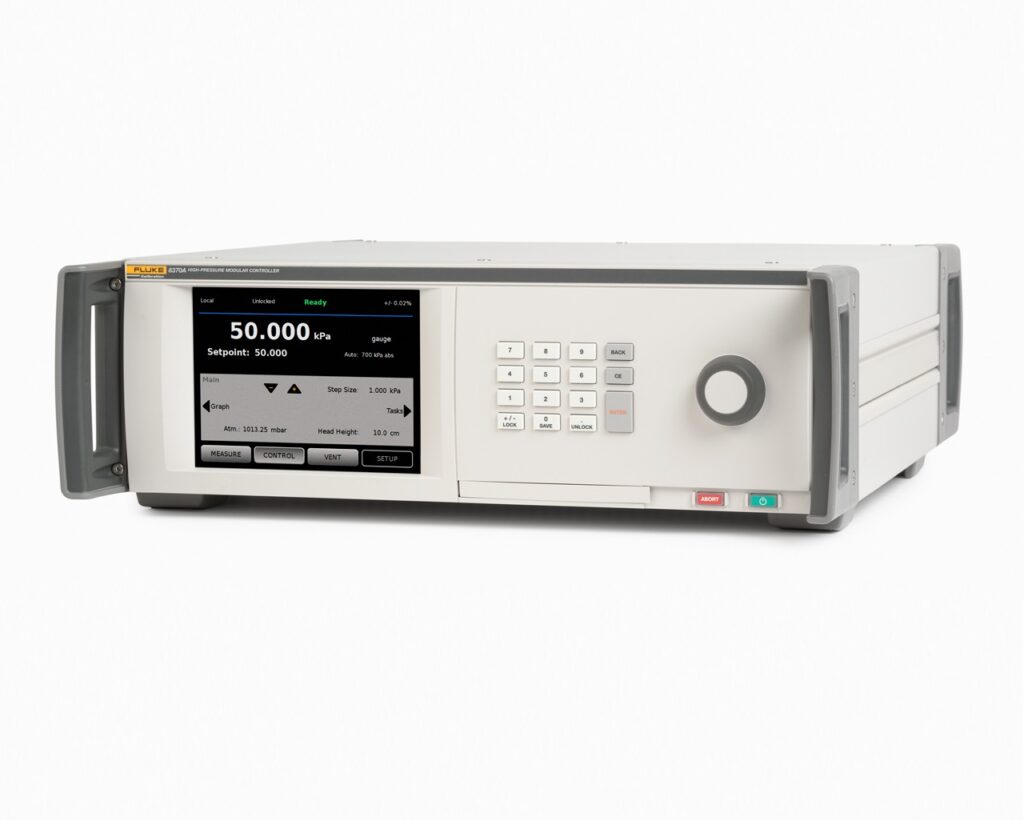

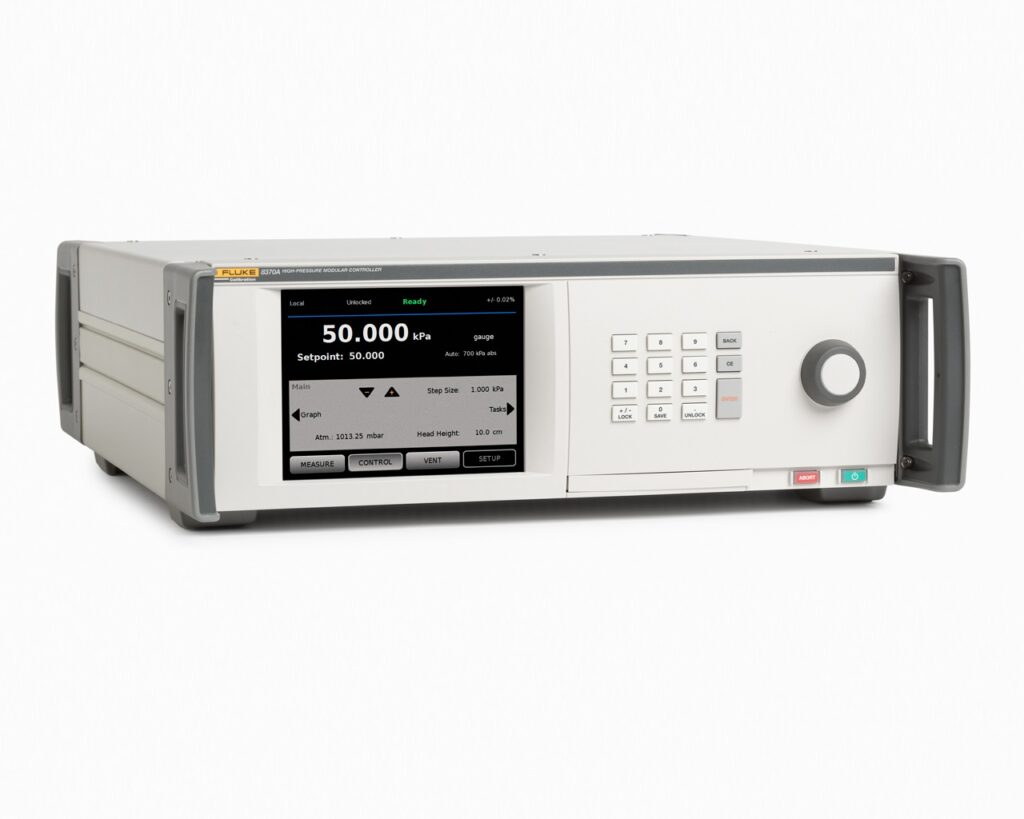

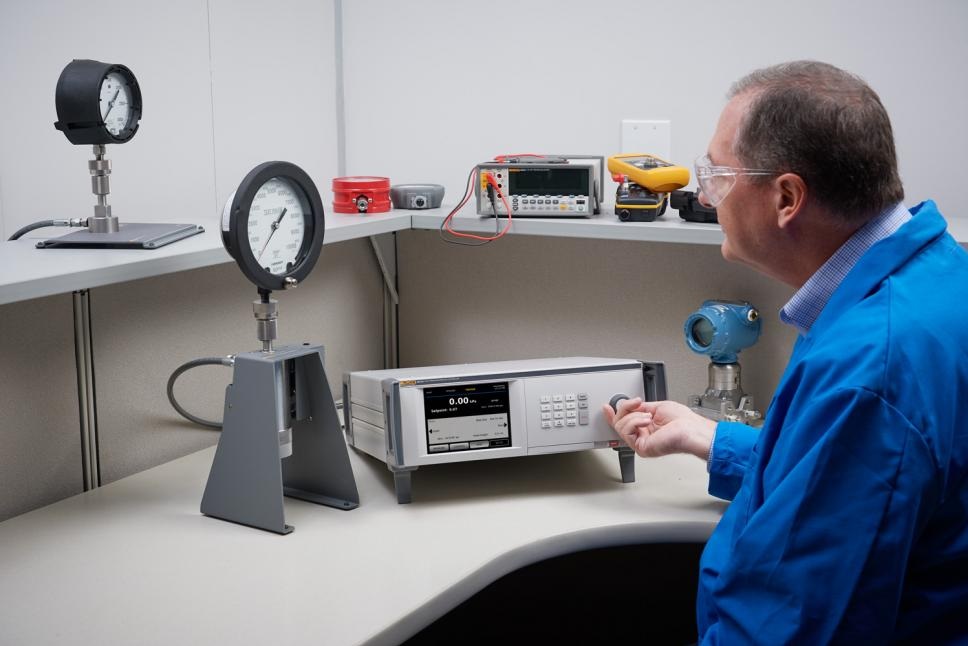

Vysokotlaký regulátor / kalibrátor 8270A a 8370A

Modulární vysokotlakový pneumatický kalibrátor / regulátor tlaku Fluke 8270A a 8370A

Fluke Calibration
Nový vysokotlaký pneumatický kalibrátor / regulátor tlaku má dvojnásobné pokrytí tlakových rozsahů a dvojnásobně rychlejší regulaci než ostatní vysokotlaké regulátory. V nabídce jsou dva modely pro optimalizaci ceny a výkonu.
  • 8270 měří a reguluje tlak od vakua po 44 MPa. Může být nakonfigurován i s nízkotlakými moduly s rozsahem od 100 kPa.
  • 8370 měří a reguluje tlak od atmosférického tlaku až po 107 MPa. Může být nakonfigurován i s nízkotlakými moduly s rozsahem od 700 kPa.
  • Flexibilní konfigurace: 3 dostupné přesnosti tlakových modulů PM200, PM500 a PM600
  • Modulární konstrukce umožňuje vestavbu až 5 tlakových modulů a jejich jednoduchou výměnu přes přední panel
  • Unikátní regulační technologie umožňuje použití těchto kalibrátorů při nízkých i vysokých tlacích, vše jedním přístrojem. Přesnost regulace je 0,002% aktivního rozsahu. Rozsah regulace až 100: 1.
  • Rozšiřte možnosti použití na měřicí přístroje používané na plynná ale také kapalné médium s použitím volitelného systému prevence znečištění (CPS).
  • Automatizace kalibrace pomocí softwaru Compass for Pressure
  • Jednoduchá obsluha s uživatelským rozhraním v Českém jazyce

Kalibrujte v širokém rozsahu rychle, přesně a spolehlivě

Porovnanie neistoty merania tlakových modulov

Porovnání nejistoty měření tlakových modulů

Kalibrátor 8270 a 8370 může být vybaven tlakovými moduly od nízkého tlaku až po 100 MPa (1000 bar), což pokrývá většinu tlakoměrů a snímačů tlaku. K dispozici jsou tři úrovně přesnosti, 0,02% z rozsahu až po 0,01% z měřené hodnoty, které Vám umožňují výběr ze snímačů v rámci rozpočtu. Díky modulární konstrukci lze nainstalovat moduly s různou přesností do stejné skříňky kalibrátoru. Specifikace přesnosti modulů je kompletně k dispozici v technickém listu, včetně detailů nejistoty měření, takže přesně víte co můžete od přístroje očekávat. Technický list je k dispozici ke stažení na internetových stránkách flukecal.com. Stejně jako u všech výrobků společnosti Fluke Calibration jsou tyto specifikace konzervativní, úplné a spolehlivé

.

Moduly PM200 a PM230

Specifikace je platná pro rozsah 15 °C až 35 °C. 2

Model Rozsah
(SI jednotky)1
Měřicí mód 1 1-roční nejistota
% z horní hodnoty rozsahu
Nejistota přesnosti
% z horní hodnoty rozsahu
PM200-BG100K3 -100 kPa až 100 kPa obousměrný podtlak/přetlak 0.02 0.01
PM200-A200K3 2 kPa až 200 kPa absolutní 0.1 0.02
PM200-BG200K3 -100 kPa až 200 kPa obousměrný podtlak/přetlak 0.02 0.01
PM200-BG250K3 -100 kPa až 250 kPa obousměrný podtlak/přetlak 0.02 0.01
PM200-G400K3 0 kPa až 400 kPa přetlak 0.02 0.01
PM200-G700K 0 kPa až 700 kPa přetlak 0.02 0.01
PM200-G1M 0 MPa až 1 MPa přetlak 0.02 0.01
PM200-G1.4M 0 MPa až 1.4 MPa přetlak 0.02 0.01
PM200-G2M 0 MPa až 2 MPa přetlak 0.02 0.01
PM200-G2.5M 0 MPa až 2.5 MPa přetlak 0.02 0.01
PM200-G3.5M 0 MPa až 3.5 MPa přetlak 0.02 0.01
PM200-G4M 0 MPa až 4 MPa přetlak 0.02 0.01
PM200-G7M 0 MPa až 7 MPa přetlak 0.02 0.01
PM200-G10M 0 MPa až  10 MPa přetlak 0.02 0.01
PM200-G14M 0 MPa až 14 MPa přetlak 0.02 0.01
PM200-G20M 0 MPa až 20 MPa přetlak 0.02 0.01
PM200-G28M 0 MPa až 28 MPa přetlak 0.02 0.01
PM200-G35M 0 MPa až 35 MPa přetlak 0.02 0.01
PM200-G40M 0 MPa až 40 MPa přetlak 0.02 0.01
PM230-G704 0 MPa až 70 MPa přetlak 0.02 0.01
PM230-G100M4 0 MPa až 100 MPa přetlak 0,015 % z horní hodnoty rozsahu + 0,02 % z měřené hodnoty 0.015
Pozn.:

  1. Přetlakové moduly PM200 a PM230 podporují měření absolutního tlaku pokud jsou použity s barometrickým modulem. Nejistota pro přetlakových modulů použitých v absolutním módu s použitím referenčního barometrického modulu je vypočtena jako nejistota přetlakového modulu a barometrického modulu sečtěná pod druhou odmocninou. Nejistota při měření přetlaku (přetlakový mód) počítá s rutinním nulováním, což je standardně nastavený měřící mód přístroje. Nejistota pro absolutní mód zahrnuje 1 – roční stabilitu nuly. Tato specifikace může být zredukována na 0,05 % z horní hodnoty rozsahu pokud je modul PM200 pravidelně nulován a tím je odstraněna komponenta 1-roční stability nuly.
  2. Pro moduly s rozsahem <28 MPa při teplotách od 15° C do 1 ° C a od 28° C do 35° C přidejte 0.003 % z horní hodnoty rozsahu/°C.
  3. Může být použit pouze s modelem 8270A.
  4. Může být použit pouze s modelem 8370A.

Moduly PM500

Specifikace je platná pro rozsah od 15 °C do 35 °C.

Model Rozsah
(SI jednotky)
Měřicí mód2 1-roční nejistota
(% z odečtu nebo% horní hodnoty rozsahu, která je větší) pokud není napsáno jinak
1-ročný drift
% horní hodnoty rozsahu, RSS s 1-roční nejistotou1
Nejistota přesnosti
(% z odečtu nebo % horní hodnoty rozsahu, která je větší)
PM500-G100K3 0 kPa až 100 kPa přetlak 0,01 anebo 0,005 0,007 alebo 0,0035
PM500-G200K3 0 kPa až 200 kPa přetlak 0,01 anebo 0,005 0,007 anebo 0,0035
PM500-G250K3 0 kPa až 250 kPa přetlak 0,01 anebo 0,005 0,007 anebo 0,0035
PM500-G350K3 0 kPa až 350 kPa přetlak 0,01 anebo 0,005 0,007 anebo 0,0035
PM500-G400K3 0 kPa až 400 kPa přetlak 0,01 anebo 0,005 0,007 anebo 0,0035
PM500-G600K3 0 kPa až 600 kPa přetlak 0,01 anebo 0,005 0,007 anebo 0,0035
PM500-G700K 0 kPa až 700 kPa přetlak 0,01 anebo 0,005 0,007 anebo 0,0035
PM500-BG1M -0,1 MPa až 1 MPa obousměrný podtlak/přetlak 0,01 anebo 0,005 0,007 anebo 0,0035
PM500-BG1.4M -0,1 MPa až 1.4 MPa obousměrný podtlak/přetlak 0,01 anebo 0,005 0,007 anebo 0,0035
PM500-BG2M -0,1 MPa až 2 MPa obousměrný podtlak/přetlak 0,01 anebo 0,005 0,.007 anebo 0,0035
PM500-BG2.5M -0,1 MPa až 2.5 MPa obousměrný podtlak/přetlak 0,01 anebo 0,005 0,007 anebo 0,0035
PM500-BG3.5M -0,1 MPa až 3.5 MPa obousměrný podtlak/přetlak 0,01 anebo 0.005 0,007 anebo 0.0035
PM500-BG4M -0,1 MPa až 4 MPa obousměrný podtlak/přetlak 0,01 anebo 0.005 0,007 anebo 0.0035
PM500-BG7M -0,1 MPa až 7 MPa obousměrný podtlak/přetlak 0,01 anebo 0.005 0,007 anebo 0.0035
PM500-BG10M -0,1 MPa až 10 MPa obousměrný podtlak/přetlak 0,01 anebo 0.005 0,007 anebo 0.0035
PM500-BG14M -0,1 MPa až 14 MPa obousměrný podtlak/přetlak 0,01 anebo 0.005 0,007 anebo 0.0035
PM500-BG20M -0,1 MPa až 20 MPa obousměrný podtlak/přetlak 0,01 anebo 0.005 0,007 anebo 0.0035
PM500-BA120K4 60 kPa až 120 kPa absolutní 0,01 % z odečtu 0,05 0,005 % z odčítania
PM500-A120K4 0,08 kPa až  120 kPa absolutní 0,01 anebo 0.005 0,05 0,007 anebo 0.0035
PM500-A160K4 0,08 kPa až 160 kPa absolutní 0,01 anebo 0.005 0,05 0,007 anebo 0.0035
PM500-A200K4 0,08 kPa až 200 kPa absolutní 0,01 anebo 0.005 0,05 0,007 anebo 0.0035
PM500-A350K 0,08 kPa až 350 kPa absolutní 0,01 anebo 0.005 0,03 0,007 anebo 0.0035
PM500-A700K 0,08 kPa až 700 kPa absolutní 0,01 anebo 0.005 0,025 0,007 anebo 0.0035
PM500-A1.4M 0,035 MPa až 1.4 MPa absolutní 0,01 anebo 0.005 0,015 0,007 anebo 0.0035
PM500-A2M 0,07 MPa až 2 MPa absolutní 0,01 anebo 0.005 0,015 0,007 anebo 0.0035
(% z horní hodnoty rozsahu + % z odečtu) (% z horní hodnoty rozsahu + % z odečtu)
PM500-NG100K3 -100 kPa až 0 kPa podtlak 0,01 + 0,01 0,005 + 0,005
% horní hodnoty rozsahu % horní hodnoty rozsahu
PM500-BG100K3 -100 kPa až 100 kPa obousměrný podtlak/přetlak 0,01 0,.005
PM500-BG200K3 -100 kPa až 200 kPa obousměrný podtlak/přetlak 0,01 0,005
PM500-BG250K3 -100 kPa až 250 kPa obousměrný podtlak/přetlak 0,01 0,005
PM500-BG350K -100 kPa až 350 kPa obousměrný podtlak/přetlak 0,01 0,005
PM500-BG400K -100 kPa až 400 kPa obousměrný podtlak/přetlak 0,01 0,005
PM500-BG700K -100 kPa až 700 kPa obousměrný podtlak/přetlak 0,01 0,005
Poznámky

  1. 1 roční nejistota je specifikována s nulovací technikou popsanou v návodu. Pokud není použita je nutné přidat dodatečnou nejistotu:
2. Přetlakové moduly PM500 podporují absolutní měřicí mód pokud jsou použity s barometrickým modulem. Nejistota pro přetlakové moduly použité v absolutním módu s použitím referenčního barometrického modulu je vypočtena jako nejistota přetlakového modulu a barometrického modulu sečtená pod druhou odmocninou. Nejistota při měření přetlaku (přetlakový mód) počítá s rutinním nulováním, což je standardně nastavený měřící mód přístroje.
3. Tento modul může byť použit jen s modelem 8270A.
4. Pro 8x70A může být modul PM500-A120K použit pouze jako barometr umožňující přetlakovým modulem měřit absolutní tlak a jako AutoZero (nulovací) reference pro A1,4 a A2 M rozsahy.

Moduly PM600 a PM630

Špecifikácia je platná od 15 °C do 35 °C.

Model Absolutní rozsahy Přetlakové rozsahy 3 1-roční nejistota
(% z odečtu nebo % horní hodnoty rozsahu, která je větší)
Nejistota přesnosti
z odečtu nebo % horní hodnoty rozsahu, která je větší)
BRM600-BA100K 70 kPa až 110 kPa 0,01 % z odečtu 0,008 anebo 0,0024
PM600-A200K3 10 kPa až 200 kPa -90 kPa až 100 kPa 0,01 anebo 0,003 1 0,008 anebo 0,0024
PM600-A350K3 10 kPa až 350 kPa -90 kPa až 250 kPa 0,01 anebo 0,003 1 0,008 anebo 0,0024
PM600-A700K 18 kPa až 700 kPa -82 kPa až 700 kPa 0,01 anebo 0,003 1 0,008 anebo 0,0024
PM600-A1.4M 0,035 MPa až 1,4 MPa -0,065 MPa až 1,4 MPa 0,01 anebo 0,003 1 0,008 anebo 0,0024
PM600-A2M 0,07 MPa až 2 MPa -0,03 MPa až 2 MPa 0,01 anebo 0,003 1 0,008 anebo 0,0024
PM600-A3.5M 0,07 MPa až 3,5 MPa -0,03 MPa až 3,5 MPa 0,01 anebo 0,003 1 0,008 anebo 0,0024
PM600-A7M ATM 5 až 7 MPa 0 MPa až 7 MPa 0,01 anebo 0,003 1 0,008 anebo 0,0024
PM600-A10M ATM 5 až 10 MPa 0 MPa až 10 MPa 0,01 anebo 0,003 1 0,008 anebo 0,0024
PM600-A14M ATM 5 až 14 MPa 0 MPa až 14 MPa 0,01 anebo 0,003 1 0,008 anebo 0,0024
PM600-A20M ATM 5 až 20 MPa 0 MPa až 20 MPa 0,01 anebo 0,003 1 0,008 anebo 0,0024
PM600-A28M ATM 5 až 28 MPa 0 MPa až 28 MPa 0,01 anebo 0,003 2 0,008 anebo 0,0024
PM600-A35M ATM 5 až 35 MPa 0 MPa až 35 MPa 0,01 anebo 0,003 2 0,008 anebo 0,0024
PM600-A40M ATM 5 až 40 MPa 0 MPa až 40 MPa 0,01 anebo 0,003 2 0,008 anebo 0,0024
PM630-A70M4 ATM 5 až 70 MPa 0 MPa až 70 MPa 0,01 anebo 0,003 2 0,008 anebo 0,0024
PM630-A100M4 ATM 5 až 100 MPa 0 MPa až 100 MPa 0,012 anebo 0,042 2 0,01 anebo 0,003
Poznámky:
Absolutní moduly PM600 s rozsahem nižším než 28 MPa, použité v absolutním módu, součet pod odmocninou – root sum square (RSS) s 0.007% z horní hranice rozsahu (zredukovány na k = 1 třetí odmocninou). Tato specifikace může být snížena nebo eliminována s použitím odděleného stabilnějšího modulu jako reference AutoZero (nulování).

formula

2.   Moduly PM600 a PM630 s rozsahem 28 MPa a vyšším, používají vestavěný barometr pro korekci změn barometrického tlaku. Je li modul používán v přetlakovém režimu a jako nulovací reference při použití v absolutním režimu, není nutná RSS 0,007% z horní hodnoty rozsahu.

3. Může být použit pouze s 8270A.

4.  Může být použit pouze s 8270A.

5. ATM je jakýkoliv atmosferický tlak od 70 kPa do 110 kPa.

Všeobecná specifiace
Hlavní
Napájení 100 V ac až 240 V ac, 47 Hz až 63 Hz
Pojistka T 3,15 A 250 V ac
Max. odběr 100 W
Okolí
Provozní teplota 15 °C až 35 °C
Skladovací teplota
-20 °C až 70 °C
Relativní vlhkost Provozní: <80 % do 30 °C, <70 % do 40 °C
Skladovací: <95 %, nekondenzující. Stabilizační období 4 dny po dlouhodobém skladování při vysokých teplotách a vlhkosti.
Vibrace MIL-T-28800E
Nadm. výška (provozní) <3000 m
Zahřátí 15 minut od zapnutí nebo instalace modulu, jestliže byl přístroj skladován při udávané provozní teplotě.
Zhoda
Krytí IEC 60529:IP20
Bezpečnost IEC 61010-1, Installation Category II, Pollution degree 2
Hmotnost a rozměry
Hmotnost(jen zákl. skříňka) 13 kg  / 15 kg
Rozměry Výška: 147 mm
Šířka: 452 mm
Hloubka: 488 mm
Rozměry vetavění do panelu 3U-19 palcový panel
Elektromagnetická kompatibilita (EMC)
IEC 61326-1 (Kontrolované EM prostředí) IEC 61326-2-1; CIPR 11: Skupina 1, Třída A

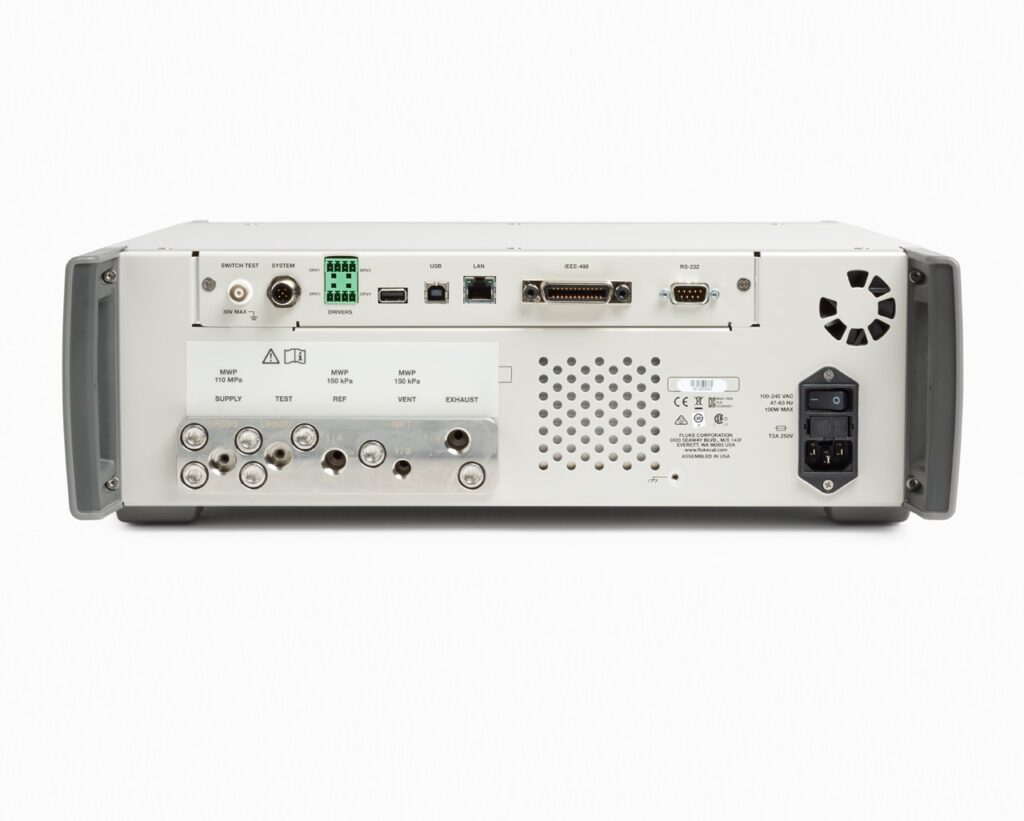

Komunikační rozhraní
Primární rozhraní pro vzdálené ovládání IEEE, Ethernet, RS-232, USB
Systémové připojení Podporuje připojení 2 anebo 3 systémů.
Připojení testu spínače Standardní BNC Jack:
Nominální 24 V dc izol.
Maximální 30 V dc s uzemněnou základnou
Aux ovladače 4 externí solenoidové ovladače
24 V dc nap. (Maximální odběr 6 W na 1 ovladač)



Prevádzkové charakteristiky
Špecifikácia regulácie
95 % požadovaných hodnôt je v limitoch špecifikácie pre uvedené podmienky a kalkulované priemerom plus 1.67 štandardnej odchýlky z testovacích údajov.
Presnosť regulácie (Dynamický režim) 0.002% Rozsahu rozpätia alebo 0.01 kPa (ktorá hodnota je väčšia)
Regulačný pomer 100:1 (typicky)Aby platila špecifikácia regulácie, tlak na vstupe by nemal byť vyšší než 100 krát rozsah meracieho modulu. Regulačný pomer je definovaný ako vzťah medzi poskytnutým vstupným tlakom a vhodným vstupným tlakom pre daný rozsah.
Najnižší bod regulácie tlaku 1 kPa absolútny tlak (len 8270A)
7 kPa pretlak (8370A, 8270A bez vývevy)
Rýchlosť regulácie Rýchlosť regulácie je čas potrebný aby bola hodnota v 0,005% požadovanej hodnoty pre 10 % kroky pri objeme do 50 cmpre všetky tlaky >7 kPa absolút. tlaku (8270A) alebo 7 kPa pretlaku (8370A). Rýchlosť regulácie môže byť ovplyvnená viacerými premennými, vrátane vplyvu teploty, max. prietoku jednotlivých komponentov, úniku a celkového regulovaného objemu konfigurácie.

Tlakový modul (PMM) Dynamický mód A 1 Dynamický mód B
Rozsah < 44 MPa  Rozsah > 44 MP Rozsah < 44 MPa Rozsah > 44 MPa
PM200/PM230 30 s 45 s 60 s 75 s
PM500 35 s 60 s
PM600/PM630; 45 s 60 s 60 s 75 s
1 8270A: Rýchlosť regulácie pre požadovanú hodnotu menšiu alebo rovnú 200 kPa abs. tlaku môže vyžiadať dodatočných 15 sekúnd.
8370A: Rýchlosť regulácie pre požadovanú hodnotu menšiu alebo rovnú 700 kPa abs. tlaku môže vyžiadať dodatočných 15 sekúnd.
Prekročenie – Overshoot (Dynamický A) 0.08% z hornej hodnoty rozsahu alebo 2 kPa (ktorá hodnota je väčšia)
Prekročenie – Overshoot (Dynamický B) 0.008% z hornej hodnoty rozsahu alebo 2 kPa (ktorá hodnota je väčšia)
Tlakové limity
Port vstupného tlaku (8270A/8370A) Maximum 48 MPa pretlak / 110 MPa pretlak
Minimum 2 MPa pretlak pre 8270A a 8370A
Test Port (8270A/8370A) 44 MPa pretlak / 107 MPa pretlak
Referenčný Port 150 kPa absolútny tlak
Port odvzdušnenia 150 kPa absolútny tlak
Poistný ventil / Bezpečnostná membrána
8270A Poistný ventil portu vstupného tlaku je nastavený na 52 MPa8370A obsahuje bezpečnostnú membránu na porte vstupného tlaku, ktorá je navrhnutá prasknúť pri tlaku 152 MPa. Nízko tlakový poistný ventil je nastavený na 52 MPa.

Moduly s rozsahmi ≤ 44 MPa majú vstavaný poistný ventil.

Plyn na vstupe
Čistý suchý Dusík, Hélium, Argón alebo vzduch – Dusík industriálnej kvality, 99.5%+
Požiadavky na Vývevu
>50 l/min s funkciou Auto Odvzdušnenia

Systém bude vypúšťať plyn cez vákuový systém pre regulácii tlaku dole. Je nutná vhodná ochrana.

Názov Popis
8370A-2-PCM Vysoko-tlakový modulárny regulátora, 2 sloty pre moduly, S regulačným modulom PCM
8370A-5-PCM Vysoko-tlakový modulárny regulátora, 5 slotov pre moduly, S regulačným modulom PCM
8270A-2-BSP-PCM Modulárny tlakový regulátor, 2 sloty pre moduly, BSP, S regulačným modulom PCM
8270A-5-BSP-PCM Modulárny tlakový regulátor, 5 slotov pre moduly, BSP, S regulačným modulom PCM
8270A-2-NPT-PCM Modulárny tlakový regulátor, 2 sloty pre moduly, NPT, S regulačným modulom PCM
8270A-5-NPT-PCM Modulárny tlakový regulátor, 5 slotov pre moduly, NPT, S regulačným modulom PCM
8270A-2-SAE-PCM Modulárny tlakový regulátor, 2 sloty pre moduly, SAE, S regulačným modulom PCM
8270A-5-SAE-PCM Modulárny tlakový regulátor, 5 slotov pre moduly, SAE, S regulačným modulom PCM

Príslušenstvo:

Názov Popis
PM200 Tlakové meracie moduly Pre kalibrátory / regulátory 2271A, 6270A, 8270A a 8370A
PM500 Tlakové meracie moduly Pre kalibrátory / regulátory 2271A, 6270A, 8270A a 8370A
PM600 Tlakové meracie moduly Pre kalibrátory / regulátory 6270A, 8270A a 8370A
CPS-100M Vysoko-tlakový systém prevencie znečistenia CPS
CPS-40M-HC40 Systém prevencie znečistenia CPS
SPLT-40M Odlučovač kvapalín samo-odkalovací
PK-8270-BSP Sada hadíc a konektorov, 8270A BSP
PK-8270-NPT Sada hadíc a konektorov, 8270A NPT
PK-8270-SAE Sada hadíc a konektorov, 8270A 7/16-20
PK-8370-100M Sada hadíc a konektorov, 837x
TST-100M Vysoko-tlakový stojan pre skúšaný prístroj, Štandardné porty / redukcie
TST-40M-HC40 Stojan pre skúšaný prístroj, Štandardné porty / redukcie
GBK-110M Zosilňovač/násobič tlaku, 152:1, 110 MPA
GBK-50M Zosilňovač/násobič tlaku, 75:1, 50 MPA (7300 PSI)
VA-PPC/MPC-REF-110 Výveva, 110 V
VA-PPC/MPC-REF-220 Výveva, 220 V AC
CASE-PMM Prepravný kufor pre 3 tlakové meracie moduly
CASE-XX70 Prepravný kufor pre XX70
KIT-PMM-CAL-100M Kalibračná sada pre vysoko-tlakové meracie moduly
KIT-PMM-CAL-40M Kalibračná sada pre tlakové meracie moduly
CDG-REF-1TORR
Kapacitný membránový snímač pre nulovanie Absolútnych modulov PM500
PK-PMM-ZERO Prepojovacia sada pre nulovanie Absolútnych modulov PM500
RMK-XX70 Sada pre montáž do panelu, 19 palcov široká, 3U
PK-VLV-ABORT-100M Sada,  Vysoko-tlakový ventil núdzového vypustenia po stlačení Abort
PK-VLV-ISO-100M Sada,  Vysoko-tlakový izolačný ventil
PK-VLV-ISO-40M Sada,  Tlakový izolačný ventil
6270-SYS-CBL 6270A Sada kabeláže pre systémové prepojenie
KIT-EMM300 Merací modul elektrických veličín s dokovacou stanicou
DS70-KIT-EMM Dokovacia stanica pre merací modul elektrických veličín
EMM300 Merací modul elektrických veličín
SK-8270-SERVICE Servisná sada tesnení pre 8270
SK-8370-SERVICE Servisná sada tesnení pre 8370

Dokument

Jazyk

Katalógový list Fluke 8270A a 8370A EN flag
Prehľadový katalóg Fluke  CS Flag
