    Modulární regulátor / kalibrátor tlaku 6270A

    Modulární regulátor / kalibrátor tlaku Fluke Calibration 6270a
    Fluke Calibration 6270aFluke Calibration 6270aFluke kalibrátor 6270aFluke Calibration 6270aFluke Calibration 6270aFluke Calibration 6270aFluke Calibration 6270aFluke Calibration 6270aFluke Calibration 6270aFluke Calibration 6270aFluke Calibration 6270aFluke Calibration 6270a modulFluke Calibration 6270a modulFluke Calibration 6270a modul

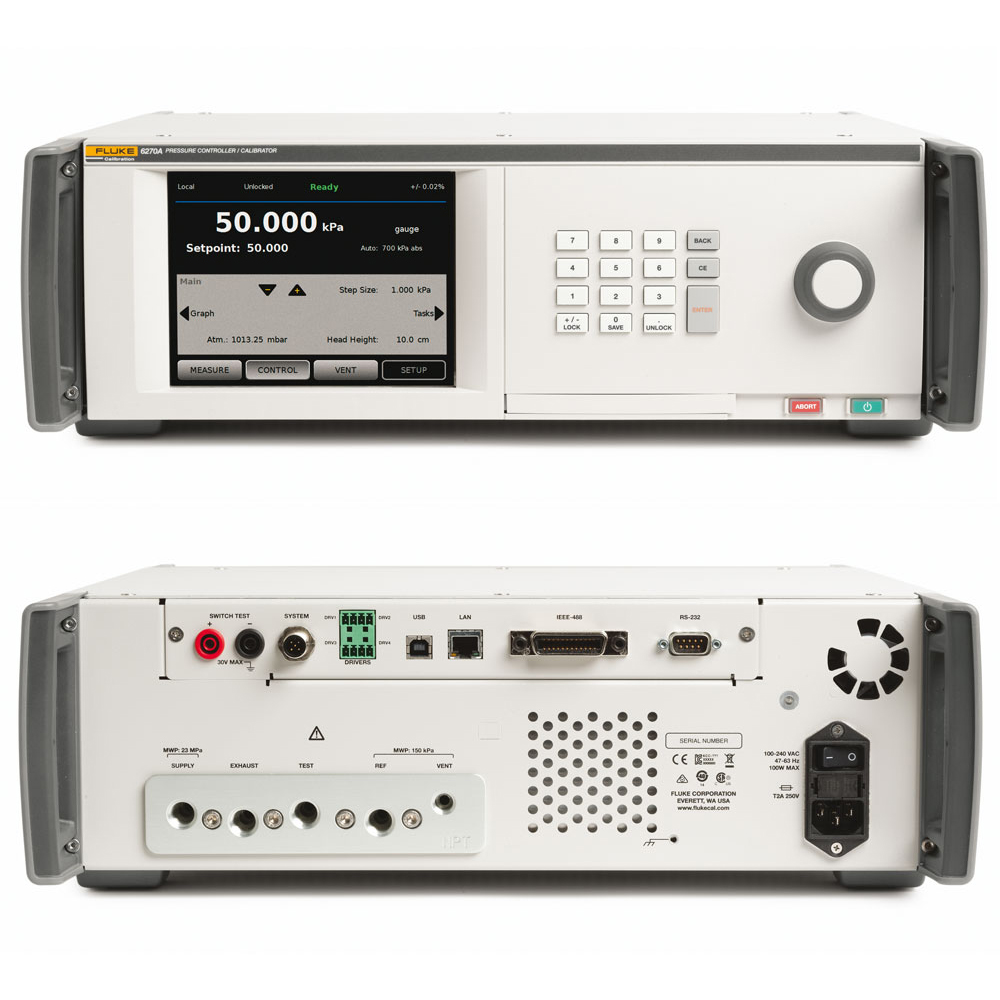

    Modulární pneumatický regulátor/kalibrátor tlaku Fluke Calibration 6270A

    logo výrobce Fluke Calibration
    Země původu - Země původu
    Země původu

    Fluke Calibration specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz
    • ikona parametru rozsahRozsah: -1 bar až 200 bar jediným přístrojem
    • ikona parametru přesnostPřesnost: tři úrovně přesnosti od 0,02 % FS po 0,01 % RDG
    • ikona parametru ---možnost instalovat až pět tlakových modulů

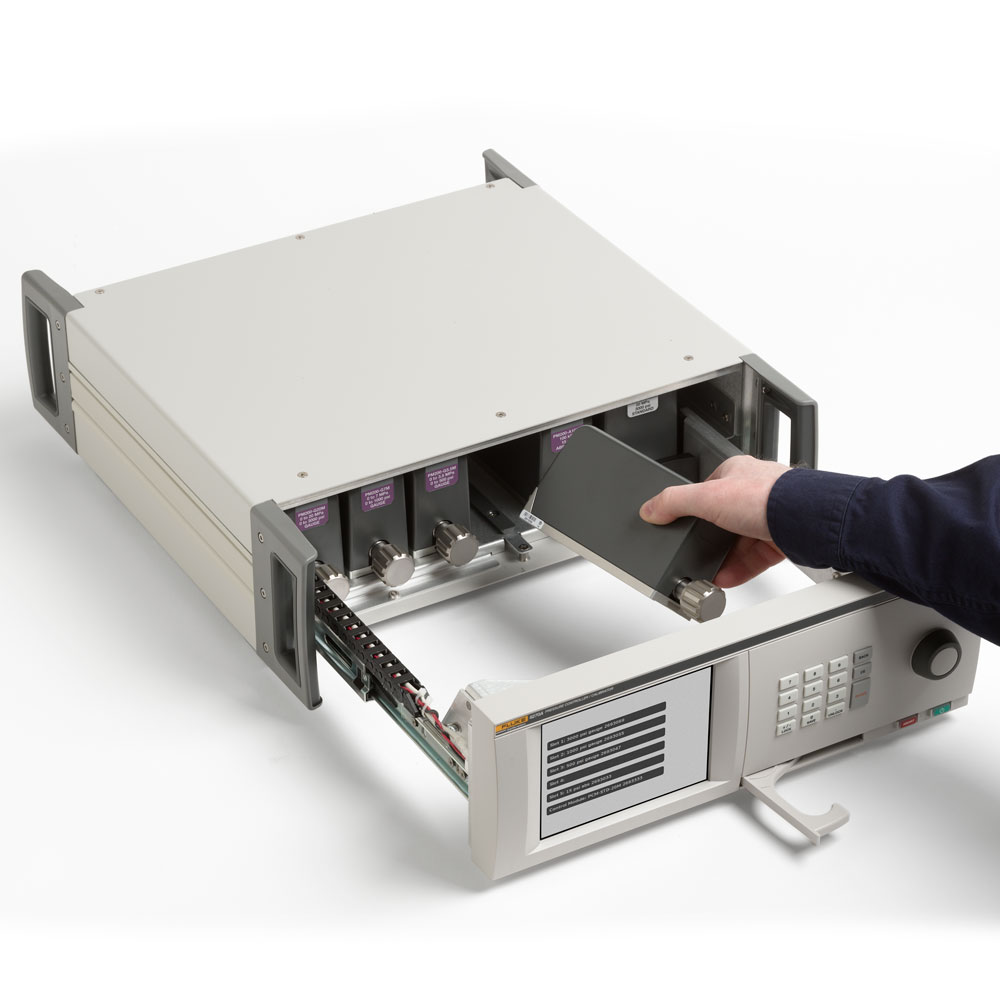

    • ikona parametru ---výměna modulu během 20 sekund
    • ikona parametru ---rychlá a stabilní regulace tlaku
    • ikona parametru ---jednoduchá obsluha a údržba

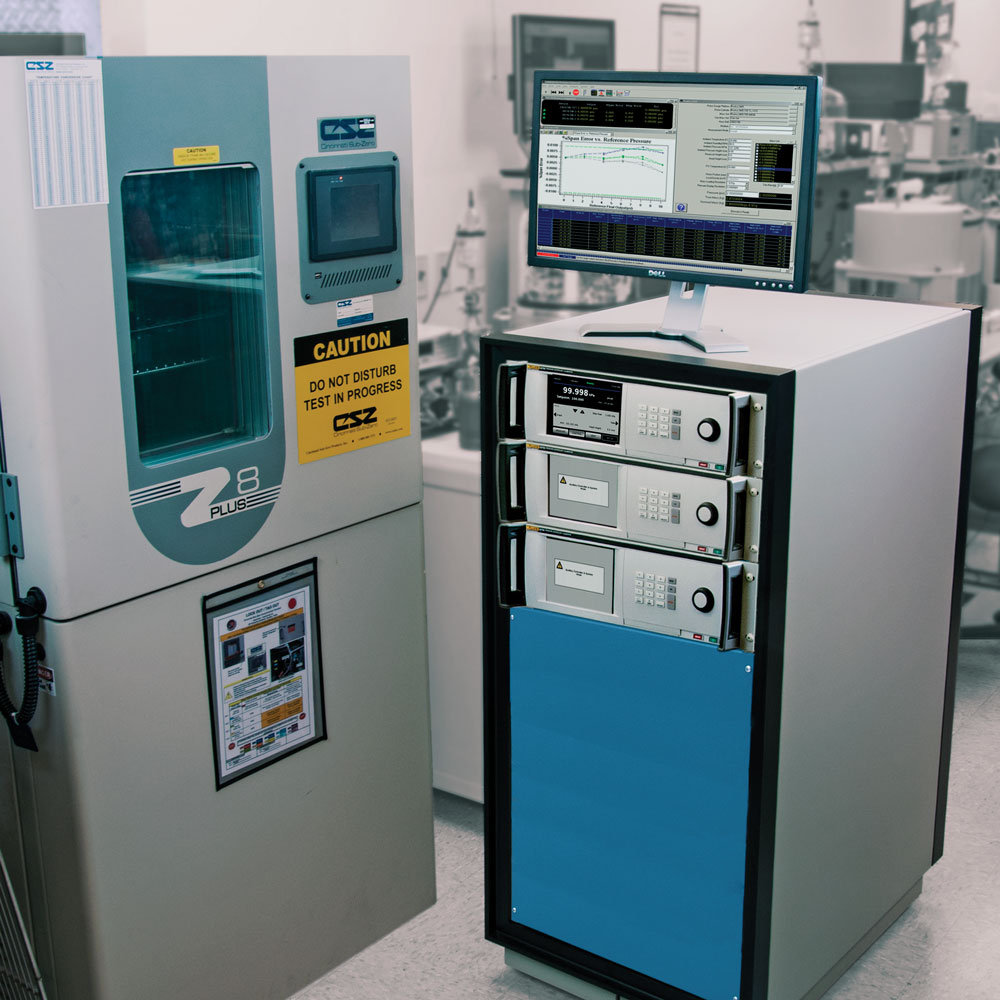

    • ikona parametru ---možnost zapojení až tří přístrojů do systému
    • ikona parametru ---volitelný systém prevence znečištění
    VlastnostiTlakové moduly PM200Tlakové moduly PM500DokumentaceKatalogAplikace/odvětví

    Modulární regulátor / kalibrátor tlaku – vlastnosti:

    Modulární regulátor/kalibrátor tlaku Fluke Calibration 6270A umožňuje výrazné zjednodušení kalibrace tlakoměrů v rozsazích od podtlaku do tlaku až 20 MPa. Díky modulární konstrukci a výměnným tlakovým modulům lze přizpůsobit podle požadavků na rozsah, přesnost a rozpočet dané aplikace.

    Vzhledem ke třem třídám přesnosti najde využití ve všech průmyslových nebo laboratorních aplikacích. O ochranu kalibrátoru před nečistotami a kapalinami ze zkoušených zařízení se postará systém prevence znečištění.

    •  video o systému prevence znečištění zde:

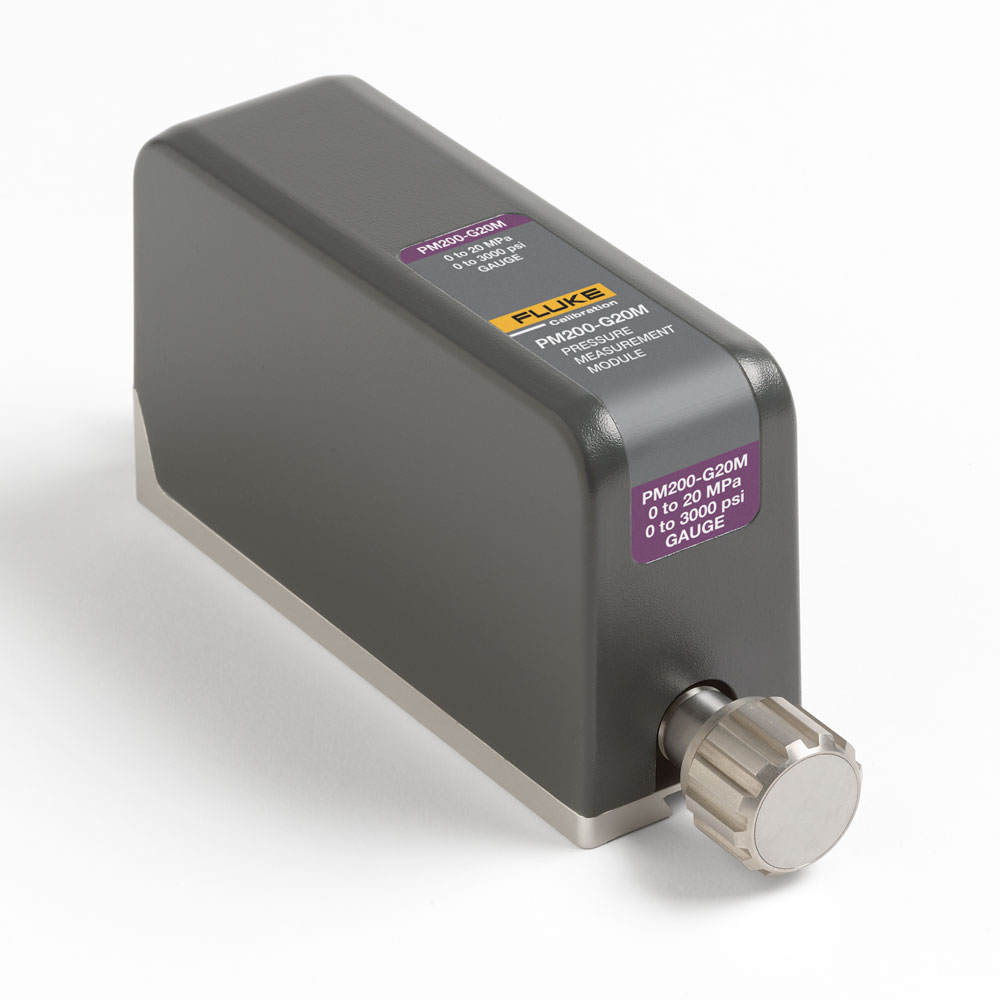

    Moduly PM200

    Specifikace je platná pro rozsah 18 °C až 28 °C. Pro teploty 15 °C až 18 °C a 28 °C až 35 °C prosím přidejte 0.003 % FS / °C.

    Model Rozsah
    (SI jednotky)    		 Měřicí mód 1 1-roční nejistota
    % z horní hodnoty rozsahu    		 Nejistota přesnosti
    % z horní hodnoty rozsahu
    PM200-BG2.5K -2.5 kPa až 2.5 kPa obousměrný podtlak/přetlak 0,2 0,055
    PM200-BG35K -35 kPa až 35 kPa obousměrný podtlak/přetlak 0,05 0,015
    PM200-BG40K -40 kPa až 40 kPa obousměrný podtlak/přetlak 0,05 0,015
    PM200-BG60K -60 kPa až 60 kPa obousměrný podtlak/přetlak 0,05 0,015
    PM200-BG100K -100 kPa až 100 kPa obousměrný podtlak/přetlak 0,02 0,01
    PM200-A100K2 2 kPa až 100 kPa absolutní 0,1 0,02
    PM200-A200K 2 kPa až 200 kPa absolutní 0,1 0,02
    PM200-BG200K -100 kPa až 200 kPa obousměrný podtlak/přetlak 0,02 0,01
    PM200-BG250K -100 kPa až 250 kPa obousměrný podtlak/přetlak 0,02 0,01
    PM200-G400K 0 kPa až 400 kPa přetlak 0,02 0,01
    PM200-G700K 0 kPa až 700 kPa přetlak 0,02 0,01
    PM200-G1M 0 MPa až 1 MPa přetlak 0,02 0,01
    PM200-G1.4M 0 MPa až 1.4 MPa přetlak 0,02 0,01
    PM200-G2M 0 MPa až 2 MPa přetlak 0,02 0,01
    PM200-G2.5M 0 MPa až 2.5 MPa přetlak 0,02 0,01
    PM200-G3.5M 0 MPa až 3.5 MPa přetlak 0,02 0.,01
    PM200-G4M 0 MPa až 4 MPa přetlak 0,02 0,01
    PM200-G7M 0 MPa až 7 MPa přetlak 0,02 0,01
    PM200-G10M 0 MPa až  10 MPa přetlak 0,02 0,01
    PM200-G14M 0 MPa až 14 MPa přetlak 0,02 0,01
    PM200-G20M 0 MPa až 20 MPa přetlak 0,02 0,01
    Poznámka:

    1. Přetlakové moduly podporují měření absolutního tlaku pokud jsou použity s barometrickým modulem. Nejistota pro přetlakové moduly použité v absolutním módu s použitím referenčního barometrického modulu je vypočtena jako nejistota přetlakového modulu a barometrického modulu sečtená pod druhou odmocninou. Nejistota při měření přetlaku počítá s rutinním nulováním. Nejistota pro absolutní moduly zahrnuje jedno roční stabilitu nuly.
    2. Tento modul může být použit jako barometrický referenční modul.

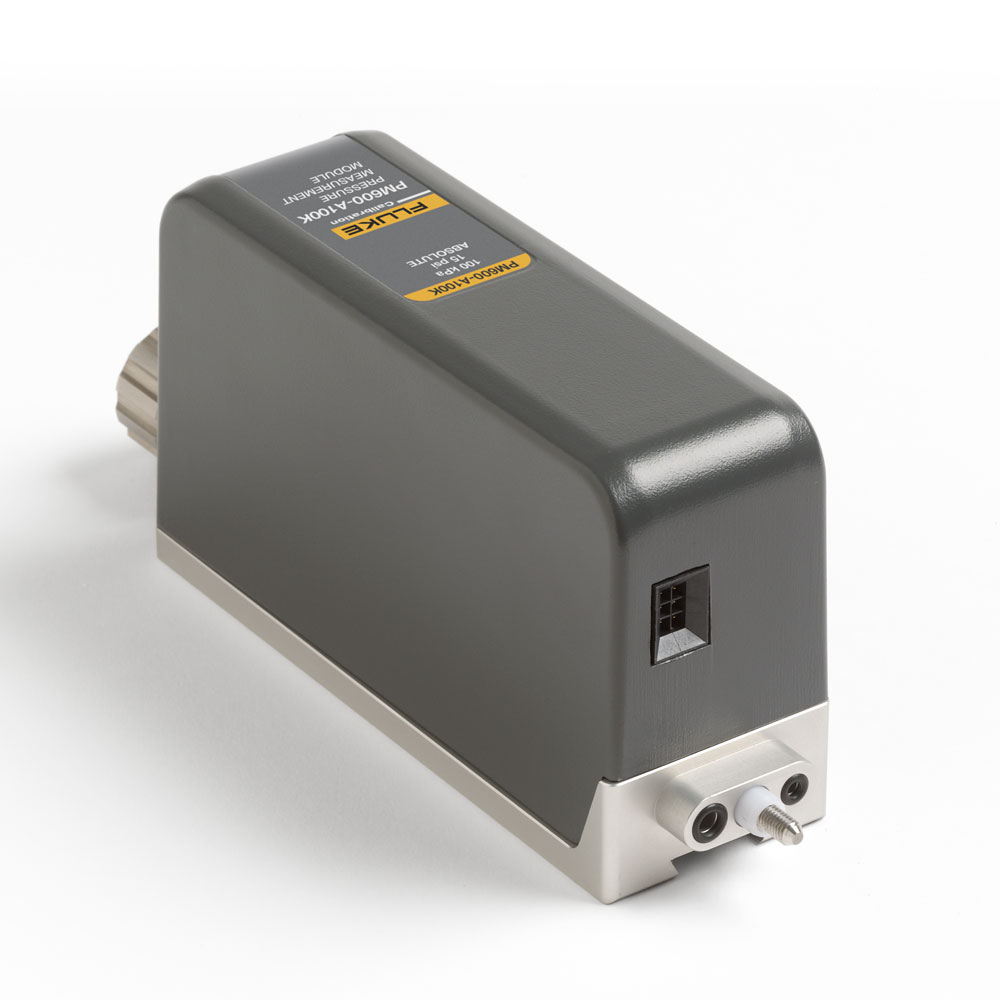

    Moduly PM500

    Specifikace je platná od 15 °C do 35 °C.

    Model Rozsah
    (SI jednotky)    		 Měřicí mód2 1-roční nejistota
    (% z odečtu anebo % horní hodnoty rozsahu, která je větší) pokud není napsáno jinak    		 1-roční drift
    % z horní hodnoty a rozsahu, RSS s jednoroční nejistotou1    		 Nejistota přesnosti
    (% z odečtu anebo % horní hodnoty rozsahu, která je větší)
    PM500-G100K 0 kPa až 100 kPa přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-G200K 0 kPa až 200 kPa přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-G250K 0 kPa až 250 kPa přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-G350K 0 kPa až 350 kPa přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-G400K 0 kPa až 400 kPa přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-G600K 0 kPa až 600 kPa přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-G700K 0 kPa až 700 kPa přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG1M -0.1 MPa až 1 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG1.4M -0.1 MPa až 1.4 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG2M -0.1 MPa až 2 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG2.5M -0.1 MPa až 2.5 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG3.5M -0.1 MPa až 3.5 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG4M -0.1 MPa až 4 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG7M -0.1 MPa až 7 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG10M -0.1 MPa až 10 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG14M -0.1 MPa až 14 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG20M -0.1 MPa až 20 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BA120K3 60 kPa až 120 kPa absolutní 0.01 % z odčítania 0.05 0.005 % z odčítania
    PM500-A120K3 0.08 kPa až  120 kPa absolutní 0.01 alebo 0.005 0.05 0.007 alebo 0.0035
    PM500-A160K3 0.08 kPa až 160 kPa absolutní 0.01 alebo 0.005 0.05 0.007 alebo 0.0035
    PM500-A200K3 0.08 kPa až 200 kPa absolutní 0.01 alebo 0.005 0.05 0.007 alebo 0.0035
    PM500-A350K 0.08 kPa až 350 kPa absolutní 0.01 alebo 0.005 0.03 0.007 alebo 0.0035
    PM500-A700K 0.08 kPa až 700 kPa absolutní 0.01 alebo 0.005 0.025 0.007 alebo 0.0035
    PM500-A1.4M 0.035 MPa až 1.4 MPa absolutní 0.01 alebo 0.005 0.015 0.007 alebo 0.0035
    PM500-A2M 0.07 MPa až 2 MPa absolutní 0.01 alebo 0.005 0.015 0.007 alebo 0.0035
    (% z horní hodnoty rozsahu + % z odečtu) (% z horní hodnoty rozsahu + % z odečtu)
    PM500-G2.5K 0 kPa až 2.5 kPa přetlak 0.03 + 0.02 – 0.015 + 0.01
    PM500-G7K 0 kPa až 7 kPa přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-G14K 0 kPa až 14 kPa přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-G20K 0 kPa až  20 kPa přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-G35K 0 kPa až 35 kPa přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-G70K 0 kPa až 70 kPa přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-NG100K -100 kPa až 0 kPa podtlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-BG1.4K -1.4 kPa až 1.4 kPa obousměrný podtlak/přetlak 0.03 + 0.02 – 0.015 + 0.01
    PM500-BG2.5K -2.5 kPa až 2.5 kPa obousměrný podtlak/přetlak 0.03 + 0.02 – 0.015 + 0.01
    PM500-BG3.5K -3.5 kPa až 3.5 kPa obousměrný podtlak/přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-BG7K -7 kPa až 7 kPa obousměrný podtlak/přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-BG14K -14 kPa až 14 kPa obousměrný podtlak/přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-BG25K -25 kPa až 25 kPa obousměrný podtlak/přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-BG40K -40 kPa až 40 kPa obousměrný podtlak/přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-BG60K -60 kPa až 60 kPa obousměrný podtlak/přetlak 0.01 + 0.01 – 0.005 + 0.005
    % horní hodnoty rozsahu % horní hodnoty rozsahu
    PM500-BG100K -100 kPa až 100 kPa obousměrný podtlak/přetlak 0.01 – 0.005
    PM500-BG200K -100 kPa až 200 kPa obousměrný podtlak/přetlak 0.01 – 0.005
    PM500-BG250K -100 kPa až 250 kPa obousměrný podtlak/přetlak 0.01 – 0.005
    PM500-BG350K -100 kPa až 350 kPa obousměrný podtlak/přetlak 0.01 – 0.005
    PM500-BG400K -100 kPa až 400 kPa obousměrný podtlak/přetlak 0.01 – 0.005
    PM500-BG700K -100 kPa až 700 kPa obousměrný podtlak/přetlak 0.01 – 0.005
    Poznámky:

    1. Jednoroční nejistota je specifikována s nulovací technikou popsanou v návodu. Pokud není použita je nutné přidat dodatečnou nejistotu:
    2.Přetlakové nebo obousměrné moduly podporují absolutní měřicí mód, pokud jsou použity s barometrickým modulem. Nejistota pro přetlakové moduly použité v absolutním modu s použitím referenčního barometrického modulu je vypočten jako nejistota přetlakového modulu a barometrického modulu sečtená pod druhou odmocninou. Nejistota při měření přetlaku počítá s rutinním nulováním. Nejistota pro absolutně moduly zahrnuje jednoriční stabilitu nuly.
    3. Tento modul může být použit jako barometrický referenční modul.
