MASS-VIEW, hmotnostní průtokoměr s displejem

logo D-Ex info@dex.cz | +420 541 423 211
  • MASS-VIEW, hmotnostní průtokoměr s displejem

    hmotnostní průtokoměr s vestavěným displejem

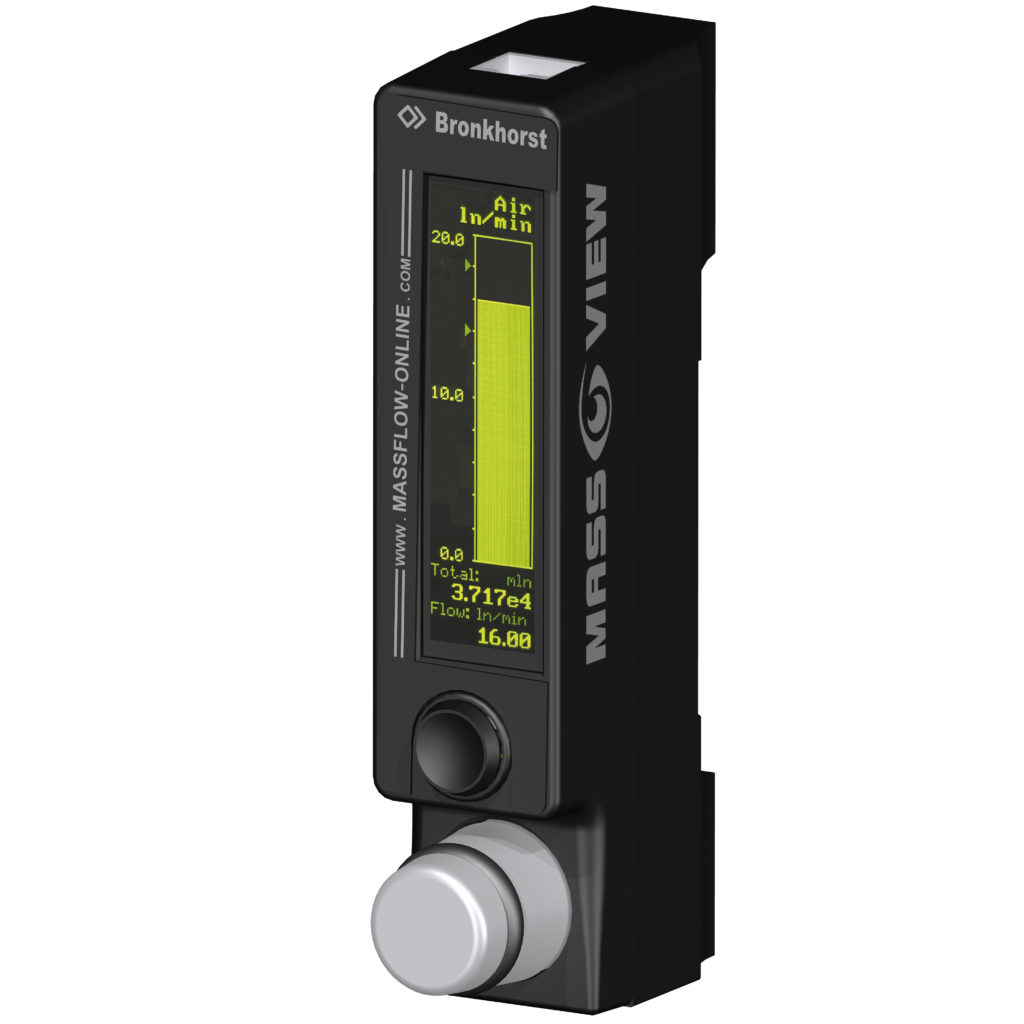

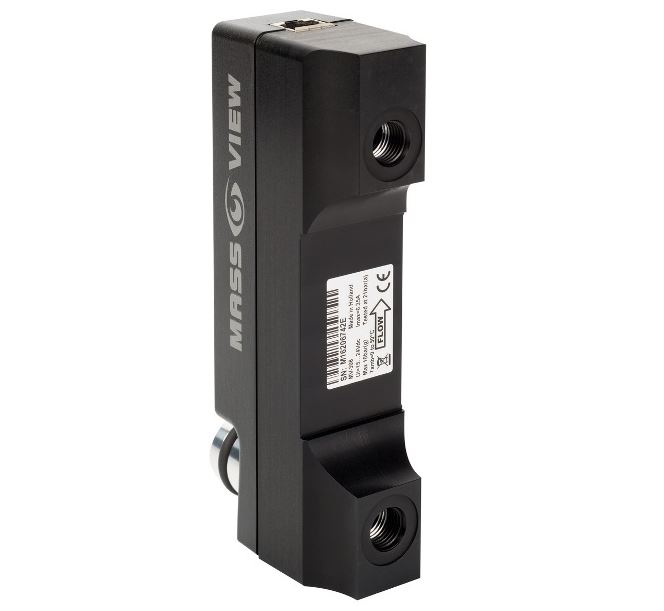

    hmotnostní průtokoměr s displejemMass-View hmotnostní průtokoměr s displejemMASS-VIEW s baterií
    MASS-VIEW s bateriíMASS-VIEW s baterií

    Elektronický hmotnostní průtokoměr s vestavěným displejem nebo regulátor hmotnostního průtoku plynu s manuálním regulačním ventilem

    Země původu - Země původu
    Země původu

    Bronkhorst specialisté

    Anton Piják | +420 775 757 216 | apijak@dex.cz
    • ikona parametru rozsahRozsah: 200 mln/min až 500 ln/min
    • ikona parametru přesnostPřesnost: ±1% RD + 0.5% FS -> Pro průtoky vyšší jak 50% kapacity ± 2% RD
    • ikona parametru opakovatelnostOpakovatelnost: < 0.2% FS
    • ikona parametru tlakTlak: 0 … 10 bar(g) / 0 … 150 psi(g)
    • ikona parametru materiálMateriál: Hliník, ventil Fluorisint
    • ikona parametru displejDisplej: Vestavěný OLED displej

    Hmotnostní průtokoměr s vestavěným displejem MASS-VIEW měří na teplotním principu přímou metodou (bez bypassu). Největší výhodou těchto průtokoměrů jsou menší nároky na čistotu plynu a vstavěný displej přímo v těle přstroje.

    Pro manuální nastavení průtoku lze průtokoměr pořídit s vestavěným redulačním ventilem.

    Přesnost: ±2 % z odečtu pro průtok > 50 % plného rozsahu, ±1 % z odečtu plus ±0,5 % z plného rozsahu při nižších průtocích.

    Možnost měření v různých rozsazích od 10 mln/min do 500 ln/min ekv. vzduchu.

    Maximální provozní tlak 10 bar (g).

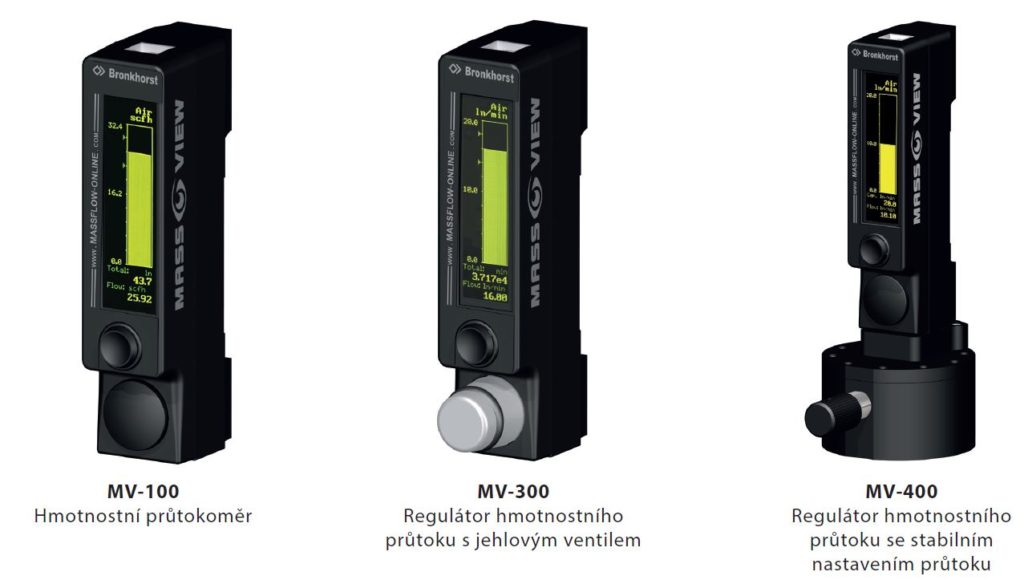

    Inovativní série hmotnostních průtokoměrů s vestavěným displejem MASS-VIEW je digitální alternativou tradičních rotametrů. Zobrazují aktuální průtok plynu přímo na digitálním sloupcovém ukazateli, který je díky OLED (Organic Light Emitting Diode) technologii jasně viditelný ze všech úhlů. Přístroj má možnost volitelného nastavení jednotek, typu plynu a souhrnných údajů. Kromě toho může být také vybaven vestavěným jehlovým ventilem pro manuální regulaci proudění plynu nebo tlakovou kompresní membránou, která eliminuje tlakové výkyvy.
    Série MASS-VIEW je navržena podobně jako rotametry s přímočarým odečtem ve vertikální poloze a pracuje na principu přímého termického měření hmotnostního průtoku plynu (bez bypassu).

    MASS-VIEW obsahuje nejnovější OLED technologii, která poskytuje zřetelnější odečet displeje než LCD technologie, je čitelný ze všech úhlů a má rychlou odezvu. Nastavení alarmu a výběr přednastavených plynů nebo rozsahů je přístupné v menu, které má velice přátelské prostředí a je ovládáno pomocí čtyřsměrného ovládacího tlačítka umístěného z přední strany průtokoměru.

    • zdánlivá nezávislost na teplotě a tlaku
    • možnost nastavitení:
      – různých rozsahů měření
      – různých jednotek, měření nebo regulace různých plynů (vzduch, Ar, N2, O2, CO2, CH4, C3H8, N2O, CO a C4H10, speciální řady pro H2 and He)
    • pro univerzálnější použití lze použít EL-FLOW Prestige, který lze přenastavit až na 100 plynů, které má uloženy v paměti přístroje
    • hmotnostní průtokoměr s vestavěným displejem OLED s širokým úhlem odečítání
    • bez chyby paralaxy (chyby z odečtu)
    • nízká tlaková ztráta
    • rychlá odezva
    • vysoká přesnost měření
    • funkce alarmu a counteru
    • analogová (0…5 Vdc) a digitální komunikace (Modbus-RTU/ASCII, RS-232)
    • možnost ochrany konfigurace heslem
    • bezpečná konstrukce díky absenci křehkých skleněných částí

    adaptár


    Síťový adaptér PiPS



    stručný manuál

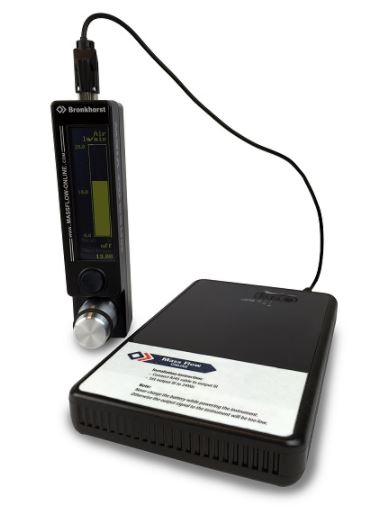

    MASS-VIEW s baterií


    Přenosný battery pack

    Baterie Li-ion

    Kapacita 6900 mAh
