Fluke 772 Provozní klešťový ampérmetr

Kontrola a oprava proudové smyčky 4-20 mA bez přerušení

Fluke Calibration

Nyní můžete zkontrolovat a opravit smyčku 4-20 mA, aniž jste ji přerušili nebo odpojovali celý systém.

Vlastnosti:

  • Nejlepší přesnost ve své kategorii – 0.2%
  • Rozlišení a citlivost na 0.01 mA
  • Měření proudových signálů 4 – 20 mA bez přerušení smyčky
  • Měření proudových signálů pro PLC a kontrolu analogových I / O
  • Podsvícený displej se současným zobrazením měřeného proudu a rozsahu v %
  • Vestavěné světlo na osvětlení těžko viditelných kabelů v tmavých prostorech
  • Odnímatelný klešťový konektor s prodlužovacím kabelem
  • Měření proudu 10 až 50 mA pro starší systémy používající rozsah 99,9 mA
  • Automatická změna výstupu 4 – 20 mA pro vzdálené testování
  • Spořič baterie, automatické vypnutí, časově nastavitelné vypnutí podsvícení
  • Funkce pozastavení pro zachycení a zobrazení nestabilního měření
  • Současné měření proudu s 24 V napájením smyčky
  • Generování 4 až 20 mA signálů
  • Lineární náběhová funkce nebo 25 % krokování

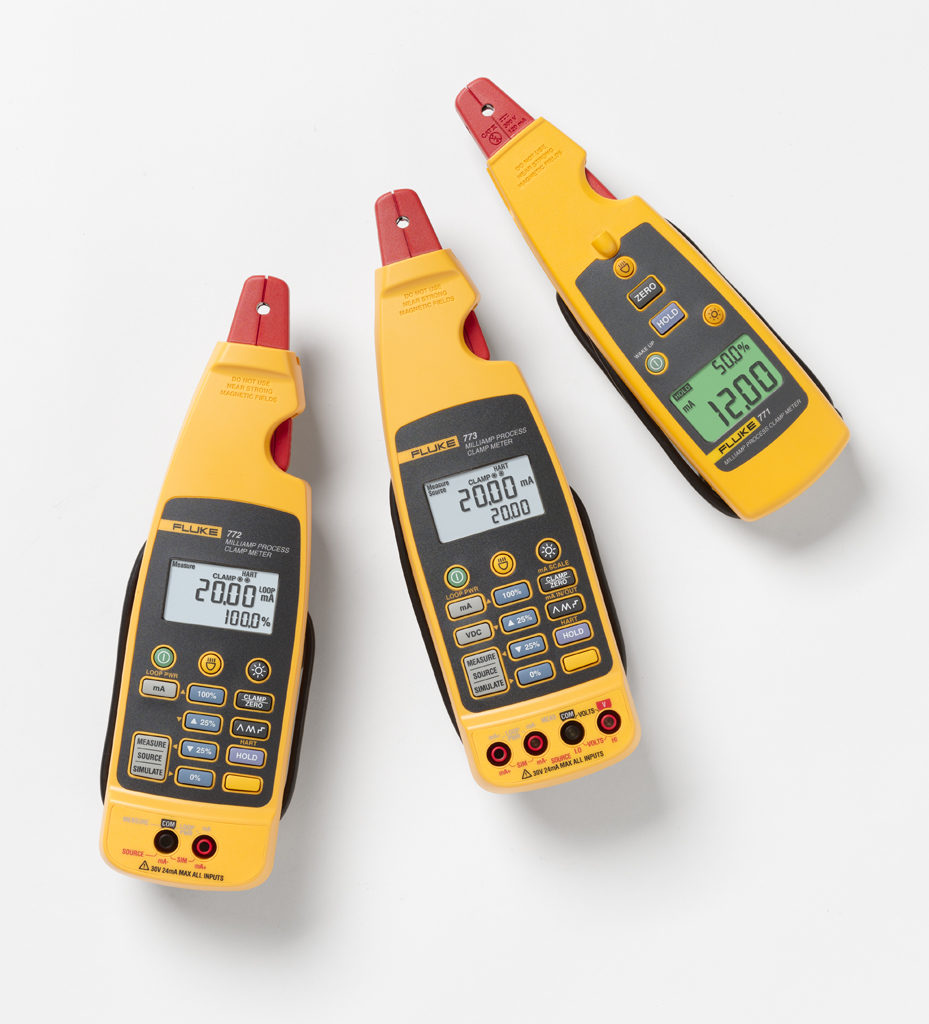

Rozdíly mezi modely 77X:

Fluke-771

Fluke-772

Fluke-773

mA měření, kleště
mA měření, v obvodu x

Napájení smyčky x

Generování mA  x

Měření stejnosměrného napětí x x

Ggenerování stejnosměrného napětí x x

mA škálovatelný výstup x x

mA vstup / výstup x x



Specifikace okol. prostředí

Průmer měřeného vodiče 4.5 mm max.
Provozní teplota -10 až 50 ºC
Skladovací teplota -25 až 60ºC
Provozní vlhkost < 90% pri <30 ºC, < 75% pri 30 až 55ºC
Prov. nadm. výška 0 až 2 000 m
IP krytí IP 40
Velikost 44 x 70 x 246 mm
Hmotnost 410 g
Vibrace Náhodné 2 g, 5 až 500 Hz
Test pádu 1 metr  (kromě klešťového konektoru)
EMI/RFI Splňuje EN61326-1
Pozn.: Pro měření proudu pomocí klešťového konektoru přidej 1 mA ke specifikaci pro EMC 1 V/m až 3 V/m
Teplotní koeficient 0.01% ºC
(<18ºC alebo > 28ºC)
Napájení a výdrž baterií (4) AA 1.5 V Alkalické, IEC LR6, 12 hodin generování mA při 500 ohmech
Záruka Tři roky pro elektroniku, jeden rok pro kabely a klešťové připojení

Funkční specifikace

Měření proudu (Měření pomocí klešťového konektoru) 771/772/773  Rozlišení a rozsah:          0 až 20.99 mA
Přesnost:                             0.2%+2 číslice
Rozlišen a rozsah:         21.0 mA až 100.0 mA
Přesnost:                             1% + 5 číslic
Měření proudu
(Měření v sérii testovacími konektory) 772/773
Rozlišení a rozsah:          0 až 24.00 mA
Přesnost:                             0.2% + 2 číslice
Generovábí proudu (Max. mA: 24 mA při 1,000 ohm) Rozlišení a rozsah:          0 až 24.00 mA
Přesnost:                             0.2% + 2 číslice
Generování proudu
(Maxim. napětí 50 V dc)

Rozlišení a rozsah:          0 až 24.00 mA
Přesnost:                             0.2% + 2 číslice

Generování napětí (2 mA max. proud) Rozlišení a rozsah:          0 až 10.00 V dc
Přesnost:                             0.2% + 2 číslice
Měření napětí Rozlišení a rozsah:          0 až 30.00 V dc
Přesnost:                             0.2% + 2 číslice

Standardní příslušenství:

  • 4 AA alkalické baterie
  • Měkká brašna
  • TL75 testovací vodiče
  • AC 72 konektory
  • TL 940 mini testovací konektory
  • Návod
  • Popruh na zavěšení
