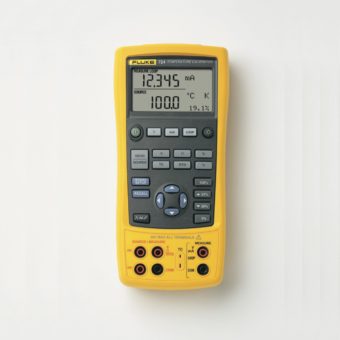

Fluke 724 Teplotní kalibrátor

Snadno použitelný kalibrátor s měřícími a simulačními funkcemi

Země původu

Fluke Calibration specialista

Daniel Beránek | +420 775 757 213 | dberanek@dex.cz

Teplotní kalibrátor Fluke 724 je výkonný, ale snadno použitelný kalibrátor. Použijte měřící a simulační funkce pro testování a kalibraci téměř jakéhokoliv teplotního přístroje.

Vlastnosti Technické údaje Příslušenství Dokumentace Katalog Aplikace/odvětví

Přehledný displej se současným zobrazením vstupu a výstupu
Měření odporových snímačů teploty, termočlánků, odporu a napětí pro kalibraci snímačů a převodníků
Generování / simulace termočlánků, odporových snímačů teploty, odporu a napětí
Rychlé ověření linearity snímače s 25% a 100% krokováním
Funkce automatického krokování a náběhové funkce
Napájení snímačů pomocí smyčky se současným měřením mA
Často používaná nastavení lze uložit pro opakované použití
Kompaktní, robustní design pro použití v provozu
Podsvícený displej
Napájení pomocí 4 AA baterií s jednoduchou výměna prostřednictvím krytu na zadní straně přístroje

Přesnost měření
Stejnosměrné napětí	30 V	0.02% + 2 číslice (horní část displeje)
	20 V	0.02% + 2 čísluce (dolní část displeje)
	100 mV	0.02% + 2 číslice
	-10 mV až 75 mV	0.025% + 1 číslice (TC konektor)
Stejnosměrný proud	24 mA	0.02% + 2 číslice
Odpor	0 až 400 Ω	0.1 Ω (4-vodič), 0.15 Ω (2- a 3-vodič)
	401 až 1500 Ω	0.5 Ω (4-vodič), 1 Ω (2- a 3-vodič)
	1500 až 3200 Ω	1 Ω (4-vodič), 1.5 Ω (2- a 3-vodič)
Přesnost simulace
Stejnosměrné napětí	100 mV	0.02% + 2 číslice
	10 V	0.02% + 2 číslice
	-10 mV až 75 mV	0.025 % + 1 číslice (TC konektor)
Odpor	15 až 400 Ω	0.15 Ω (budící proud 0.15 až 0.5 mA), 0.1 Ω (budící proud 0.5 až 2 mA)
	401 až 1500 Ω	0.5 Ω (budící proud 0.05 až 0.8 mA)
	1500 až 3200 Ω	1 Ω (budící proud 0.05 až 0.4 mA)
Odporové snímače teploty a termočlánky
Přesnost měření	NI-120	0.2°C
	PT-100 (385)	0.33°C
	PT-100 (393)	0.3°C
	PT-100 (JIS)	0.3°C
	PT-200 (385)	0.2°C
	PT-500 (385)	0.3°C
	PT-1000 (385)	0.2°C
	Resolution	0.1°C
	J	0.7°C
	K	0.8°C
	T	0.8°C
	E	0.7°C
	R	1.8°C
	S	1.5°C
	B	1.4°C
	L	0.7°C
	U	0.75°C
	N	0.9°C
	Rozlišení	J, K, T, E, L, N, U: 0.1°C, 0.1°F B, R, S: 1°C, 1°F
	XK	0.6°C
	BP	1.2°C
Přesnost simulace	NI-120	0.2°C
	PT-100 (385)	0.33°C
	PT-100 (393)	0.3°C
	PT-100 (JIS)	0.3°C
	PT-200 (385)	0.2°C
	PT-500 (385)	0.3°C
	PT-1000 (385)	0.2°C
	Resolution	0.1°C
	Přesnost je udávaná pro 4 vodičové zapojení.
	J	0.7°C
	K	0.8°C
	T	0.8°C
	E	0.7°C
	R	1.4°C
	S	1.5°C
	B	1.4°C
	L	0.7°C
	U	0.75°C
	N	0.9°C
	Rozlišení	J, K, T, E, L, N, U: 0.1°C, B, R, S: 1°C
	XK	0.6°C
	BP	1.2°C
Specifikace
Náběhová funkce	Funkce generování	Napětí, proud, odpor, frekvence, teplota
Náběhová funkce	Náběh	Pomalý náběh, rychlý náběh, 25% kroky náběhu
Napájaní smyčky	Napětí	24 V
	Přesnost	10%
	Max. proud	22 mA, ochrana před zkratem
Funkce krokování	Funkce generování	Napětí, proud, odpor, frekvence, teplota
Funkce krokování	Kroky	25% z rozsahu, 100% z rozsahu
Specifikace okolního prostředí
Provozní teplota	-10°C až 55°C
Skladovací teplota	-20°C až 71°C
Vlhkost (nekondenzující)	90%	10°C až 30°C
	75%	30°C až 40°C
	45%	40°C až 50°C
	35%	50°C až 55°C
Bezpečnostní specifikace
Bezpečnostní rating	CSA C22.2 No. 1010.1:1992
EMC	EN50082-1:1992 and EN55022:1994 Class B
Mechanické a všeobecné parametry
Rozměry	96 x 200 x 47 mm
Hmotnost	650 g
Napájaní	4 AA alkalické baterie
Záruka	3 roky
Výdrž batérií	25 h při typickém použití
Otřesy a vibrace	Náhodné, 2 G, 5-500 Hz

Standardní příslušenství:

AC70 testovací konektory
Jeden pár testovacích vodičů
TL75 testovací vodiče
CE a CSA označení
Návod
Kalibrační certifikát s návazností NIST

Volitelné příslušenství

700TC1	Sada termočlánkových konektorů 700TC1
700TC2	Sada termočlánkových konektorů 700TC2
80PK-1	Kabelový snímač (Typ K)
80PK-3A	Povrchová teplotní sonda
