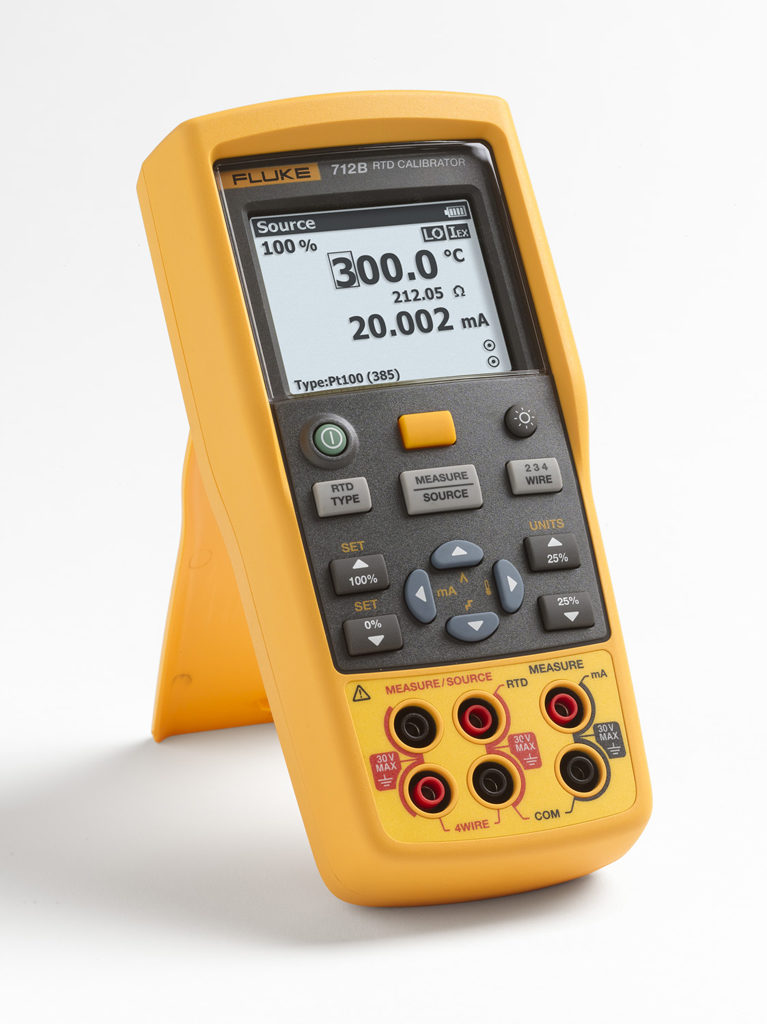

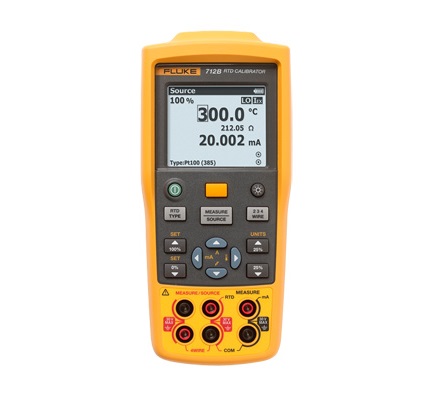

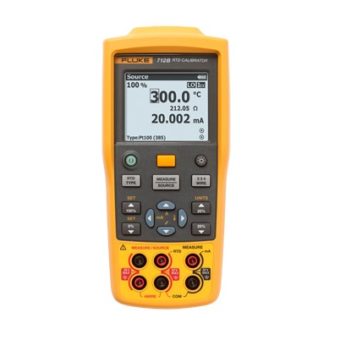

Fluke 712B Kalibrátor odporových snímačů teploty

Přesný, jednoduše ovladatelný kalibrátor Fluke 712B

Fluke Calibration

Kalibrátor odporových snímačů teploty Fluke 712B je přesný, jednoduše ovladatelný, kalibrátor.

  • Měření a simulace 13 různých typů odporových snímačů teploty a odporu
  • Měření proudových signálů 4 až 20 mA se současnou simulací teploty
  • Závěsný magnet součástí dodávky
  • Konfigurovatelné nastavení 0% a 100% signálu pro rychlý test linearity
  • Nastavení lineárního náběhu a 25% krokování
  • Podsvícený displej se dvěma zobrazenými hodnotami pro jednoduché vyhodnocení měření
  • Nastavení posledního měření je uloženo v paměti a obnoveno při dalším zapnutí
  • Jednoletá a dvouletá specifikace spolu s kalibračním crtifikátem s návazností

Všeobecná specifikace

Max. napětí mezi kterýmikoliv konektory nebo konektory a uzemněním 30 V
Provozní teplota -10°C až 50°C
Skladovací teplota -30°C až 60°C
Provozní nadmořská výška 2 000 m
Skladovací nadmořská výška 12 000 m
Relativní vlhkost (% RH provozní bez kondenzace) Nekondenzující
90% (10°C až 30°C)
75% (30°C až 40°C)
45% (40°C až 50°C)
(Bez kondenzace)
Vibrace podle MIL-T-28800E, Class 2
Test pádu 1 m
IP Krytí IEC 60529: IP52
Elektromagnetická kompatibilita IEC 61326-1, Portable
Bezpečnost IEC 61010-1, Max 30 V k zemi, Pollution Degree 2
Napájení 4 AA NEDA 1.5A IEC LR6 batérie
Rozměry 52.5 x 84 x 188.5 mm
Hmotnost 515 g

Měření stejnosměrného proudu

Rozsah 0-24 mA
Rozlišení 0,001 mA
Přesnost (% z měřené hodnoty + číslice) 0,010% + 2 μA
Teplotný koeficient ± (0,002% z měř. hodnoty + 0,002% z rozsahu) /°C ( < 18°C anebo >28°C)

Měření odporu

Rozsah Přesnost (% z měřené hodnoty + číslica)
0 Ω až 400 Ω 0,015% + 0,05 Ω
400 Ω až 4000 Ω 0,015% + 0,5 Ω
Přesnost měření je založena na 4 vodičovém vstupu. Pro 3 vodičové měření odporu, se předpokládá, že všechny kabely jsou stejné a k přesnosti přidejte 0,05 Ω (0 Ω~400 Ω), 0,2 Ω (400 Ω~4000 Ω).
Teplotní koeficient ±(0.002% z měř. hodnoty + 0.002% z rozsahu) / °C (< 18°C anebo > 28°C)

Simulace odporu

Rozsah 1.0 Ω až 400.0 Ω
1.00 Ω až 400.00 Ω
400.0 Ω až 1500.0 Ω
1500.0 Ω až 4000.0 Ω
Budící proud z měřeného přístroje 0.1 mA až 0.5 mA
0.5 mA až 3 mA
0.05 mA až 0.8 mA
0.05 mA až 0.4 mA
Přesnost (% z měř. hodnoty + číslice) 0.015% + 0.1 Ω
0.015% + 0.05 Ω
0.015% + 0.5 Ω
0.015% + 0.5 Ω
Rozlíšenie 0.00 Ω až 400.00 Ω 0.01 Ω
400.0 Ω až 4000.0 Ω 0.1 Ω
Teplotní koeficient ± (0.002% z měř. hodnoty + 0.002% z rozsahu) /°C ( <18°C anebo >28°C)
Podporuje převodníky s pulzním výstupem od 5 ms.

RTD vstup a výstup

RTD Typ (α) Rozsah(°C) Měření (°C) Simulace (°C)
1-rok 2-roky Proud 1-rok 2-roky
10 Ω Pt (385) -200 až 100°C 1.5°C 3°C 1 mA 1.5°C 3°C
100 až 800°C 1.8°C 3.6°C 1 mA 1.8°C 3.6°C
50 Ω Pt (385) -200 až 100°C 0.4°C 0.7°C 1 mA 0.4°C 0.7°C
100 to 800°C 0.5°C 0.8°C 1 mA 0.5°C 0.8°C
100 Ω Pt (385) -200 až 100°C 0.2°C 0.4°C 1 mA 0.2°C 0.4°C
100 až 800°C 0.015%
+0.18°C
0.03%
+0.36°C
1 mA 0.015%
+0.18°C
0.03%
+0.36°C
200 Ω Pt (385) -200 až 100°C 0.2°C 0.4°C 500 μA 0.2°C 0.4°C
100 až 630°C 0.015%
+0.18°C
0.03%
+0.36°C
500 μA 0.015%
+0.18°C
0.03%
+0.36°C
500 Ω Pt (385) -200 až 100°C 0.3°C 0.6°C 250 μA 0.3°C 0.6°C
100 až 630°C 0.015%
+0.28°C
0.03%
+0.56°C
250 μA 0.015%
+0.28°C
0.03%
+0.56°C
1000 Ω Pt (385) -200 až 100°C 0.2°C 0.4°C 250 μA 0.2°C 0.4°C
100 až 630°C 0.015%
+0.18°C
0.03%
+0.36°C
250 μA 0.015%
+0.18°C
0.03%
+0.36°C
100 Ω Pt (3916) -200 až 100°C 0.2°C 0.4°C 1 mA 0.2°C 0.4°C
100 až  630°C 0.015%
+0.18°C
0.03%
+0.36°C
1 mA 0.015%
+0.18°C
0.03%
+0.36°C
100 Ω Pt (3926) -200 až 100°C 0.2°C 0.4°C 1 mA 0.2°C 0.4°C
100 až 630°C 0.015%
+0.18°C
0.03%
+0.36°C
1 mA 0.015%
+0.18°C
0.03%
+0.36°C
10 Ω Cu (427) -100 až 260°C 1.5°C 3°C 1 mA 1.5°C 3°C
120 Ω Ni (672) -80 až 260°C 0.15°C 0.3°C 1 mA 0.15°C 0.3°C
50 Ω Cu (427) -180 až 200°C 0.4°C 0.7°C 1 mA 0.4°C 0.7°C
100 Ω Cu (427) -180 až 200°C 0.2°C 0.4°C 1 mA 0.2°C 0.4°C
YSI400 15 až 50°C 0.2°C 0.4°C 250 μA 0.2°C 0.4°C
1. Přesnost snímače není zahrnuta.
2. Rozlišení: 0,1° C.
3. Přesnost měření je založena na 4 vodičovém připojení. Pro 3 vodičové připojení se předpokládá, že všechny vodiče jsou stejné a k přesnosti přidejte 1,0° C (PT10 a Cu10), 0,6° C (PT50 a CU50), 0,4° C (Ostatní typy RTD).
4. Přesnost simulace je založena na 0,5 mA ~ 3 mA (1,00 Ω ~ 400,00 Ω), 0,05 mA ~ 0,8 mA (400,0 Ω ~ 1500,0 Ω), 0,05 mA ~ 0,4 mA (1500,0 Ω ~ 4000,0 Ω), budící proud (0,25 mA pro typy Pt1000).
5. Teplotní koeficient: ± 0,05° C / ° C pro měření, ± 0.05° C / ° C (<18° C nebo> 28° C) pro měření.
6. Podporuje převodníky s pulsním výstupem od 5ms.

Standardní příslušenství:

  • Magnet na zavěšení
  • Baterie
  • Návod
  • Kalibrační certifikát s návazností
  • Testovací vodiče

Volitelné příslušenství

Fluke 5627A-12-J Fluke 5627A-12-J Provozní snímač teploty
Fluke 5627A-6-J Fluke 5627A-6-J Provozní snímač teploty
Fluke 5627A-9-J Fluke 5627A-9-J Provozní snímač teploty
