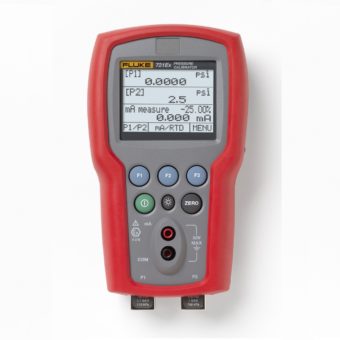

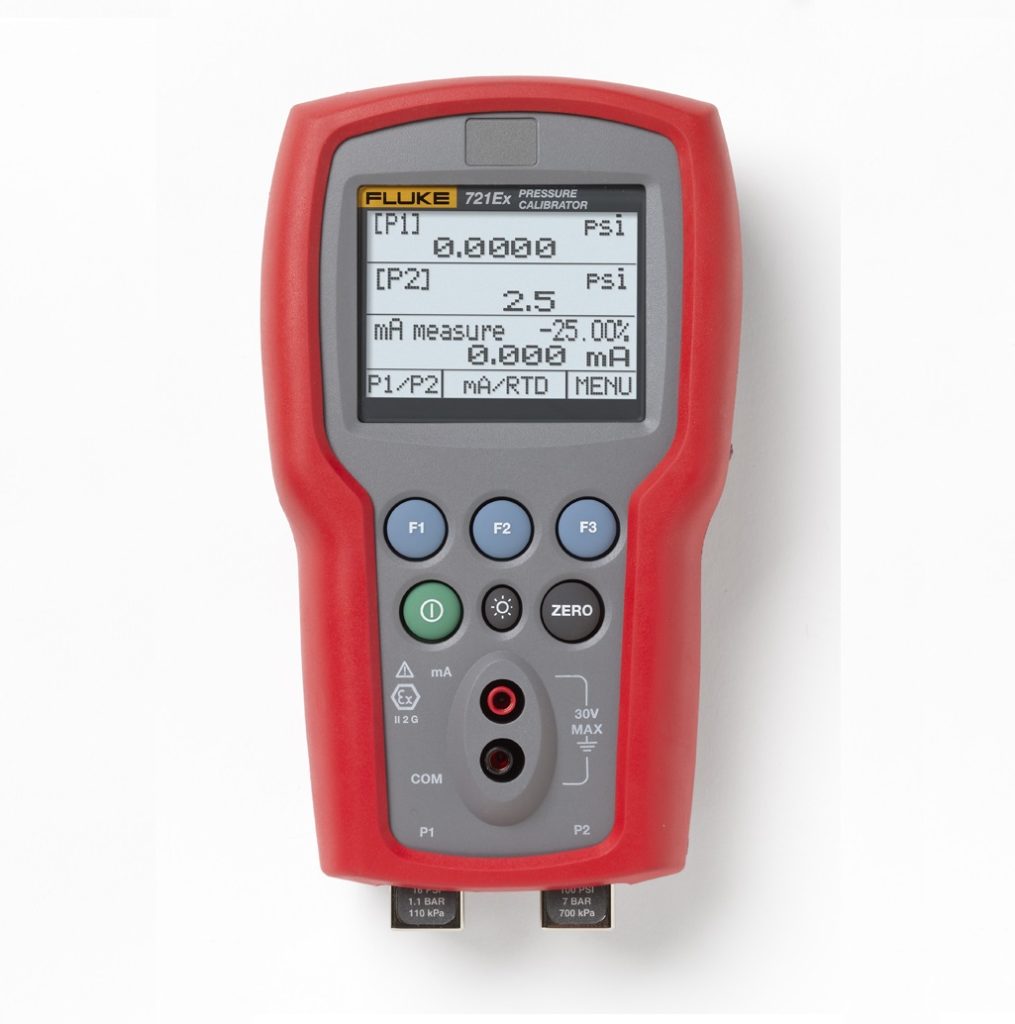

Fluke 721Ex Jiskrově bezpečný kalibrátor tlaku

Jiskrově bezpečný kalibrátor tlaku se dvěma tlakovými moduly a možností měření teploty

Fluke Calibration

Kalibrátor Fluke 721 je ideální přístroj pro kalibraci průtoku plynu. Díky dvěma vestavěným tlakovým modulům umožňuje současně měřit statický i diferenční tlak pomocí jednoho přístroje. Navíc je možné jej používat v prostředí s nebezpečím výbuchu.

Fluke 721 může být vybaven nízkotlakým modulem s rozsahem 1,1 bar nebo 2,48 bar a kterýmkoli ze 7 vysokotlakých modulů s rozsahem 6,9; 20; 24,5; 69; 103,4; 200; 345 bar.

  • IECEx a Atex Ex ia IIB T3 Gb (Zóna 1)
  • Ideální pro kalibraci průtoku plynu
  • Dva vestavěné tlakové moduly s přesností 0,025%
  • Vstup pro odporový snímač teploty Pt100 (volitelné příslušenství)
  • Velký podsvícený displej s možností zobrazení až 3 vstupů současně
  • Uložení 5 nastavení přístrojů pro pozdější použití

Specifikace na 1 rok

Fluke-721Ex-1601 Rozsah Rozlišení Přesnost
Nízkotlakový modul
-0.97 bar až 1.1 bar 0.0001 bar 0.025% rozsahu
Vysokotlaký modul
-0.83 bar až 6.9 bar 0.0001 bar 0.025% rozsahu
Fluke-721Ex-1603 Nízkotlaký modul
0.97 bar až 1.1 bar 0.0001 bar 0.025% rozsahu
Vysokotlaký modul
-0.83 bar až 20 bar 0.001 bar 0.025% rozsahu
Fluke-721Ex-1605 Nízkotlaký modul
-0.97 bar až 1.1 bar 0.0001 bar 0.025% rozsahu
Vysokotlaký modul
-0.83 bar až 34.5 bar 0.001 bar 0.025% rozsahu
Fluke-721Ex-1610 Nízkotlaký modul
-0.97 bar až 1.1 bar 0.0001 bar 0.025% rozsahu
Vysokotlaký modul
0.00 bar až 69 bar 0.001 bar 0.025% rozsahu
Fluke-721Ex-1615 Rozsah Rozlišení Přesnost
Nízkotlaký modul
-0.97 bar až 1.1 bar 0.0001 bar 0.025% rozsahu
Vysokotlaký modul
0.00 bar až 103.4 bar 0.001 bar 0.025% rozsahu
Fluke-721Ex-1630 Nízkotlaký modul
-0.97 bar až 1.1 bar 0.0001 bar 0.025% rozsahu
Vysokotlaký modul
0.00 bar až 200 bar 0.01 bar 0.025% rozsahu
Fluke-721Ex-1650 Nízkotlaký modul
-0.97 bar až 1.1 bar 0.0001 bar 0.025% rozsahu
Vysokotlaký modul
0.00 bar až 345 bar 0.01 bar 0.035% rozsahu
Fluke-721Ex-3601 Rozsah Rozlišení Přesnost
Nízkotlaký modul
-0.97 bar až  2.48 bar 0.0001 bar 0.025% rozsahu
Vysokotlaký modul
-0.83 bar až 6.9 bar 0.0001 bar 0.025% rozsahu
Fluke-721Ex-3603 Nízkotlaký modul
-0.97 bar až 2.48 bar 0.0001 bar 0.025% rozsahu
Vysokotlaký modul
-0.83 bar až 20 bar 0.001 bar 0.025% rozsahu
Fluke-721Ex-3605 Nízkotlaký modul
-0.97 bar až 2.48 bar 0.0001 bar 0.025% rozsahu
Vysokotlaký modul
-0.83 bar až 34.5 bar 0.001 bar 0.025% rozsahu
Fluke-721Ex-3610 Rozsah Rozlišení Přesnost
Nízkotlaký modul
-0.97 bar až 2.48 bar 0.0001 bar 0.025% rozsahu
Vysokotlaký modul
0.00 bar to 69 bar 0.001 bar 0.025% rozsahu
Fluke-721Ex-3615 Nízkotlaký modul
-0.97 bar až 2.48 bar 0.0001 bar 0.025% rozsahu
Vysokotlaký modul
0.00 bar až 103.4 bar 0.01 bar 0.025% rozsahu
Fluke-721Ex-3630 Nízkotlaký modul
-0.97 bar až 2.48 bar 0.0001 bar 0.025% rozsahu
Vysokotlaký modul
0.00 bar to 200 bar 0.01 bar 0.025% rozsahu
Fluke-721Ex-3650 Nízkotlaký modul
-0.97 bar až 2.48 bar 0.0001 bar 0.025% rozsahu
Vysokotlaký modul
0.00 bar až 345 bar 0.01 bar 0.035% rozsahu

Všeobecná specifikace

Obnovení nastavení přístroje Poslední použité při zapnutí
Spec. okol. prostředí Provozní teplota -10°C až +45°C
Skladovací teplota (bez baterií) -20°C až +60°C
Nadm. výška 2 000 m
Krytí IP-40
Napájení 6,0 V DC
Výdrž batérií >35 hod, typického provozu
Napájení (4) standardní AA baterie
Rozměry 20 x 11 x 5,8 cm
Hmotnost 0,539 kg
Tlakové a jiné konektory Dva 1/8″  NPT pro tlak. moduly, konektor pre exter. tlak. modul, konektor pre externí RTD

Měření elektrických veličin a teploty (1 rok)

Funkce Rozsah Rozlišení Přesnost
Měření proudu mA 0 až 24 mA 0,001 mA ±0.015% z měřené hodnoty
±0.002 mA
Měření teploty (RTD/ Ohm)1 -40°C až 150°C 0,01°C ±0.015% z měřené hodnoty
±0.02 ohm
±0.1°C
±0.25°C (±0.45°F) kombinovaná nejistota při použití volitelného snímače 720 RTD
1 Měření teploty vyžaduje volitelný snímač Fluke-720RTD Pt-100 RTD

Vliv teploty

Žádný vliv teploty na všechny funkce v rozpětí 15°C až 35°C
Dodatečná chyba ±0,002% F.S./°C pro teploty mimo rozsah 15°C až 35°C

Dostupné jednotky měření

psi, bar, mbar, kPa, kgcm2, cmH2O @ 4°C, cmH2O @ 20°C, mH2O @ 4°C, mH2O @ 20°C, inH2O @ 4°C, inH2O @ 20°C, inH2O @ 60°F, mmHg @ 0°C, inHg @ 0°C, ftH2O @ 4°C, ftH2O @ 20°C, ftH2O @ 60°F
ATEX Ex ia IIB T3 Gb (Ta= -10… +45 °C)
KEMA 10 ATEX 0168X
IECEx Ex ia IIB T3 Gb (Ta= -10…+45 °C)
II 2 G IECEx CSA 10.0013X
700P01EX Diferenční tlakový modul (25 mbar)
700P05EX Přetlakový modul (2 bar)
700P06EX Přetlakový modul (7 bar)
700P09EX Přetlakový modul (100 bar)
700P24EX Diferenční tlakový modul kapalinový (1000 mbar)
700P27EX Přetlakový modul (20 bar)
700P29EX Přetlakový modul (200 bar)
Fluke 700PCK Sada pro kalibraci tlakových modulů
700PA4EX Absolutní tlakový modul (1000 mbar)
Názov Popis
Fluke-721Ex-1601 Přesný kalibrátor tlaku s tlakovými moduly s rozsahy do 1,1 bar a 6,9 bar
Fluke-721Ex-1603 Přesný kalibrátor tlaku s tlakovými moduly s rozsahy do 1,1 bar a 20 bar
Fluke-721Ex-1605 Přesný kalibrátor tlaku s tlakovými moduly s rozsahy do 1,1 bar a 34,5 bar
Fluke-721Ex-1610 Přesný kalibrátor tlaku s tlakovými moduly s rozsahy do 1,1 bar a 69 bar
Fluke-721Ex-1615 Přesný kalibrátor tlaku s tlakovými moduly s rozsahy do 1,1 bar a 103,4 bar
Fluke-721Ex-1630 Přesný kalibrátor tlaku s tlakovými moduly s rozsahy do 1,1 bar a 200 bar
Fluke-721Ex-1650 Přesný kalibrátor tlaku s tlakovými moduly s rozsahy do 1,1 bar a 345 bar
Fluke-721Ex-3601 Přesný kalibrátor tlaku s tlakovými moduly s rozsahy do 2,48 bar a 6,9 bar
Fluke-721Ex-3603 Přesný kalibrátor tlaku s tlakovými moduly s rozsahy do 2,48 bar a 20 bar
Fluke-721Ex-3605 Přesný kalibrátor tlaku s tlakovými moduly s rozsahy do 2,48 bar a 34,5 bar
Fluke-721Ex-3610 Přesný kalibrátor tlaku s tlakovými moduly s rozsahy do 2,48 bar a 69 bar
Fluke-721Ex-3615 Přesný kalibrátor tlaku s tlakovými moduly s rozsahy do 2,48 bar a 103,4 bar
Fluke-721Ex-3630 Přesný kalibrátor tlaku s tlakovými moduly s rozsahy  do 2,48 bar a 200 bar
Fluke-721Ex-3650 Přesný kalibrátor tlaku s tlakovými moduly s rozsahy do 2,48 bar a 345 bar

Standardní příslušenství pro všechny modely:

  • Pouzdro
  • 4 ks baterií typu AA
  • Návod
  • Kalibrační certifikát s návazností
  • Testovací vodiče

Volitelné příslušenství

Fluke 720RTD Odporový snímač teploty pro kalibrátory 721 a 719Pro
Fluke-720URTDA Univerzální adaptér pro odporové snímače teploty a kalibrátory 721 a 719Pro



Dokument

Jazyk

Katalogový list Fluke 721 EN flag
Přehledový katalog Fluke Process Tools EN flag
Tlakové moduly 750P EN flag
