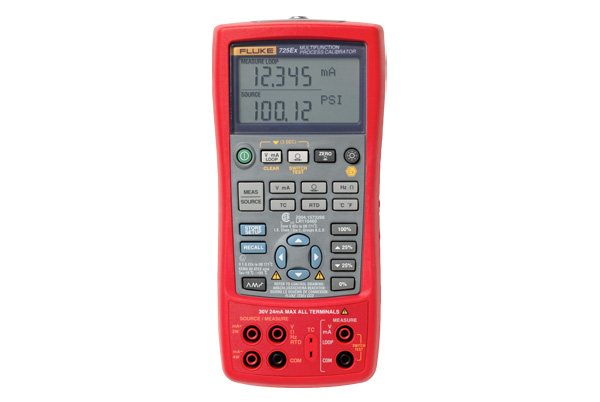

Fluke 725Ex Jiskrově bezpečný multifunkční provozní kalibrátor

Určeno do prostředí s nebezpečím výbuchu - Ex

Výkonný multifunkční kalibrátor do prostředí s nebezpečím výbuchu

Země původu

Fluke Calibration specialista

Daniel Beránek | +420 775 757 213 | dberanek@dex.cz

Kalibrace teploty, tlaku a el. veličin
Rozsah: do 200 bar
Přesnost: od 0,025% FS
ATEX II 1 G Ex ia IIB
Měření, simulace i generování

Vlastnosti Technická specifikace Příslušenství Dokumentace Katalog Aplikace/odvětví

V kombinaci s jedním z osmi tlakových modulů Fluke-700PEx je kalibrátor 725Ex schopen kalibrovat téměř jakýkoli procesní přístroj, který bude pravděpodobně potřebovat servis v oblasti, kde může být přítomna výbušná atmosféra.

Měření a generování proudu (mA), napětí, teploty (RTD a termočlánky), frekvence, odporu a tlaku je prováděno pomocí volitelných tlakových modulů.

Fluke 725Ex jiskrově bezpečný multifunkční kalibrátor představuje výkonné, multifunkční kalibrační řešení, které nabízí:

ATEX II 1 G Ex ia IIB 171 ° C KEMA 04ATEX 1303X
Shoda I.S. Class I, Division 1 Groups B-D, 171 ° C
Měření stejnosměrného napětí, proudu, odporových teploměrů, termočlánků, frekvence a odporu
Napájení nebo simulace stejnosměrného napětí, proudu, odporových teploměrů, termočlánků, frekvence a odporu
Současné dvoukanálové měření a simulace pro kalibraci snímačů
Vestavěné napájení zkoušených převodníků smyčkou
Uložení často používaných testovacích nastavení pro pozdější použití
Měření tlaku až 200 bar pomocí kteréhokoliv z osmi jiskrově bezpečných tlakových modulů Fluke 700PEx
Funkce testování tlakového spínače na snímání hodnot sepnutí, rozepnutí a pásma mezi těmito hodnotami
Kompaktní velikost a hmotnost
Jednoduché uživatelské rozhraní s tlačítky
Robustní a spolehlivé řešení pro použití v terénu

Přesnost měření

Stejnosměrné napětí

30 V	0.02%+ 2 číslice (horní část displeje)
10 V	0.02%+ 2 číslice (dolní část displeje)
90 mV	0.02%+ 2 číslice
-10 mV až 75 mV	0.025 % + 1 číslice (TC konektor)

Stejnosměrný proud

24 mA

0.02%+ 2 číslice

Odpor

0 až 400 Ω	0.1 Ω (4-vodičové), 0.15Ω (2- a 3-vodičové)
401 až 1500 Ω	0.5 Ω (4-vodičové), 1Ω (2- 3-vodičové)
1500 až 3200 Ω	1 Ω (4-vodičové), 1.5Ω (2- a 3-vodičové)

Frekvence

2 až 1000 CPM	0.05 % + 1 číslice
1 až 1100 Hz	0.05 % + 1 číslice
1 až 10 kHz	0.05 % + 1 číslice
Citlivost	1 V špička – špička – minimum

Tlak

Přesnost	od 0.025% z rozsahu s použítím jiskrově bezpečných modulů
	(Bližší informace v brožuře k modulům 750P)
	Moduly jsou dostupné ve verzích: diferenční, přetlakový, podtlakový, absolutní, duální a vysokotlaký.

Přesnost simulace

Stejnosměrné napětí

100 mV	0.02%+2 číslice
10 V	0.02%+2 číslice
-10 mV až 75 mV	0.025 % + 1 číslica (cez TC konektor)

Stejnosměrný proud

24 mA (zdroj)	0.02%+ 2 číslice
24 mA (simulace)	0.02%+ 2 číslice

Odpor

15 až 400 Ω	0.15 Ω (budící proud 0.15 až 0.5 mA), 0.1 Ω (budící proud 0.5 až 2 mA)
401 až 1500 Ω	0.5 Ω (budící proud 0.05 až 0.8 mA)
1500 až 3200 Ω	1 Ω (budící proud 0.05 až 0.4 mA)

Frekvence

2 až 1000 CPM	0.05%
1 až 1100 Hz	0.05%
1 až 10 kHz	0.25%
Tvar vlny:	5 V špička – špička obdélníkový, -0.1 V offset

Odporové snímače teploty a termočlánky

Přesnost měření:

NI-120	0.2 °C
PT-100 (385)	0.33 °C
PT-100 (393)	0.3 °C
PT-100 (JIS)	0.3 °C
PT-200 (385)	0.2 °C
PT-500 (385)	0.3 °C
PT-1000 (385)	0.2 °C
Rozlíšenie:	0.1 °C
J:	0.7 °C
K:	0.8 °C
T:	0.8 °C
E:	0.7 °C
R:	1.8 °C
S:	1.5 °C
B:	1.4 °C
L:	0.7 °C
U:	0.75 °C
N:	0.9 °C
Rozlíšenie	J, K, T, E, L, N, U: 0.1 °C, 0.1 °F B, R, S: 1 °C, 1 °F
XK	0.6°C
BP	1.2°C

Přesnost simulace:

NI-120	0.2 °C
PT-100 (385)	0.33 °C
PT-100 (393)	0.3 °C
PT-100 (JIS)	0.3 °C
PT-200 (385)	0.2 °C
PT-500 (385)	0.3 °C
PT-1000 (385)	0.2 °C
Rozlíšenie:	0.1 °C
Poznámka	Přesnost uvedená pre 4 – vodič. zapojení
J:	0.7 °C
K:	0.8 °C
T:	0.8 °C
E:	0.7 °C
R:	1.4 °C
S:	1.5 °C
B:	1.4 °C
L:	0.7 °C
U:	0.75 °C
N:	0.9 °C
Rozlíšenie	J, K, T, E, L, N, U: 0.1 °C, B, R, S: 1 °C
XK	0.6°C
BP	1.2°C

Specifikace

Náběhová funkce

Simulace funkce	Napětí, proud, odpor, frekvence, teplota
Náběh	Pomalý náběh, rychlý náběh, 25 % kroky náběhu

Napájení smyčky

Napětí:	12 V
Přesnost:	10%
Max. proud:	22 mA, ochrana proti zkratu

Funkce krokování

Simulace funkce	Napětí, proud, odpor, frekvence, teplota
Kroky	25 % z rozsahu, 100 % z rozsahu

Bezpečnostní parametry

Splněné normy

ATEX II 1 G Ex ia IIB 171°C
I.S. Class I, Division 1 Groups B-D

Mechanické a všeobecné parametry
Velkost	130 x 236 x 61 mm
Hmotnost	0.85 kg
Napájení	4 AA alkalické baterie
Záruka	3 roky
Výměna baterií	Oddělený prostor na baterie, dostupný bez porušení kalibrační plomby
Konektory na boku kalibrátoru	Konektor pro tlakové moduly

Standardní příslušenství:

Jedna sada AC72 alligator konektorů
Jedna sada tesovacích vodičů
Jedna sada TL 75 testovacích vodičů
Návod
Kalibrační certifikát s návazností NIST

Volitelné příslušenství:

700P01EX	Diferenční tlakový modul (25 mbar)
700P05EX	Přetlakový modul (2 bar)
700P06EX	Přetlakový modul (7 bar)
700P09EX	Přetlakový modul (100 bar)
700P24EX	Diferenční tlakový modul kapalinový (1000 mbar)
700P27EX	Přetlakový modul (20 bar)
700P29EX	Přetlakový modul (200 bar)
Fluke 700PCK	Sada pro kalibraci tlakových modulů
700PA4EX	Absolutní tlakový modul (1000 mbar)
