Kalibrátor tlaku Additel 680W

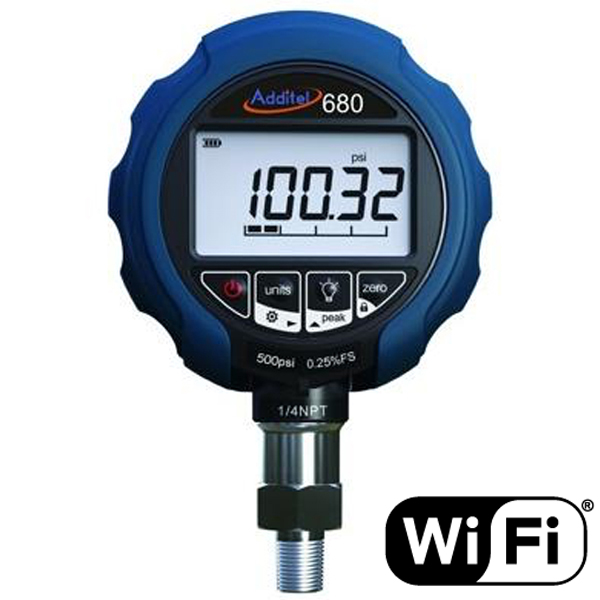

Digitální tlakoměr Additel ADT680 / ADT680W

Přesné, spolehlivé a ekonomické měření tlaku

Additel

Digitální tlakoměry z řady ADT680 jsou navrženy s ohledem na dva hlavní cíle. Prvním bylo poskytnout cenově dostupný digitální tlakoměr, který by nahradil mechanické tlakoměry. Druhým cílem bylo poskytnout vysoce přesný tlakoměr schopný bezdrátové komunikace a záznamu dat. A to řada ADT680W spolu s řadou možností tlaků a přesností nabízí.
Každá jednotka dokáže uložit až 140 000 údajů (datum, čas, tlak a vnitřní teplotu).

ADT 680 – základní provedení
ADT 680W – provedení s bezdrátovou komunikací a záznamem dat


Vlastnosti digitálního tlakoměru Additel ADT680:

  • Rozsah tlaku do 2 800 bar
  • Přesnost volitelně 0,05%, 0,1% nebo 0,25% plného rozsahu
  • Teplotně kompenzovaná přesnost
  • Záznam a bezdrátový přenos dat
  • Velký, snadno čitelný, podsvícený pětimístný displej
  • Grafické menu s ikonami funkcí
  • Varování při překročení 120% hodnoty plného rozsahu
  • Krytí IP67 (ponoření do 1 m)
  • Testováno pro pád z výšky 1 m

Aplikace:

  • Přesné měření tlaku
  • Kalibrace provozních měřicích přístrojů
  • Testování tlakových pojistných ventilů
  • Testování těsnosti

S pokročilou mikroprocesorovou technologií a nejmodernějšími křemíkovými senzory tlaku poskytují digitální tlakoměry řady 680 přesné, spolehlivé a ekonomicky výhodné řešení pro širokou škálu tlakových aplikací. Jsou velmi snadno použitelné. Pro dosažení nejlepšího výkonu je každý křemíkový tlakový senzor před montáží speciálně stárnutý, testován a odstíněn. ADT680 je kompatibilní se softwarem Additel/Land Wireless, který je k dispozici ke stažení zdarma na webu společnosti Additel (www.additel.com). Data mohou být nahrávána samostatně s modulem 680W a potom bezdrátově stažena do SW Additel / Land. Pro pokročilejší protokolování a analýzu dat je určen modul Additel/Log II Wireless.

Modely

ADT 680 – základní provedení
ADT 680W – provedení s bezdrátovou komunikací a záznamem dat

Verze tlakoměrů pro

GP – Přetlak
CP – Kombinovaný tlak – podtlak i přetlak

Výkonnost

  • Přesnost: 0,05 %, 0,1 % nebo 0,25 %
  • Rychlost aktualizace dat: 10x / s, 3x / sek (výchozí), 1x / s, 1x / 15 sec
  • Provozní teplota: -10 °C až +50 °C
  • Kompenzovaná teplota: -10° C až +50 °C, zaručená přesnost
  • Skladovací teplota: -20° C až +70 °C
  • Maximální přetížení: 1,2x

Zdroj napájení

Baterie: 2 x AA alkalické baterie (LR6)
Doporučujeme: Duracell MX1500, Energizer E91, Panasonic LR6 nebo Duracell 15AU
Životnost baterie:
1500 hodin (10 měření/s); 3000 hodin (3 měření/s); 6000 hodin (3 měření/s);
12 000 hodin (1 měření/15 s)
Uvažovaný příkon: UDC = 3,0 V, Imax = 30 mA, Pmax = 90 mW
Indikátor napětí baterie:
Zobrazuje zbývající životnost baterie, pokud je napětí baterie příliš nízké, přístroj se automaticky vypne

Materiál

Materiály, které přicházejí do styku s médiem:
– u tlakoměru do 700 bar je použita konstrukce svařené nerezové oceli 316L SS (bez „O“ kroužku, těsnící pásky, epoxidového nebo těsnicího tmelu na jakékoliv části sestavy),
– u tlakoměru nad 700 bar je použitá konstrukce s měděným „O“ kroužkemOchranný kryt: silikonová guma
Tělo a kryt tlakoměru: polykarbonát +ABS (akrylnitril-butadien-styren)
Ochranný kryt: silikonová guma

Displej

FSTN-LCD, vizuální rozsah 36x61mm
bílé podsvícení displeje (stálé, nebo 15, 30 45, 60 sekund; vypnutí není automatické)
5-ti místný displej, číslice 15,2 mm vysoké (dobře čitelné)
7- segmentová analogová sloupcová stupnice (0 do 100% FS)
Grafické menu s ikonami funkcí
Zobrazí se varování, když tlak překročí 120% hodnoty FS
Automatické vypnutí:
Nastavitelné po 15, 30, 60, 90 nebo 120 minutách nečinnosti (je možné funkci vypnout).

pozn.: FS = plné rozpětí rozsahu

Bezdrátová komunikace (pouze ADT680W)

Frekvence bezdrátové komunikace: 2,4 GHz, ISM pásma, dosah 20 metrů
Počet kanálů pro bezdrátovou komunikaci: kanál 1-15
Součástí dodávky je demo verze SW – Wireless network
Je možné připojit až 20 tlakoměrů ADT680W současně

Záznam dat (pouze ADT680W)

Kapacita paměti: 140 000 záznamů (čas, tlak a teplota)
Interval ukládání: Nastavitelný od 1 s do 9999 s

Test úniku tlaku

V režimu testu úniku tlaku tlakoměr zaznamená počáteční tlak, konečný tlak a zobrazí rozdíl ΔP.

Shoda s předpisy

Certifikáty: CE, FCC ID, IC ID
Úroveň ochrany: IP67 (odolnost při ponoření až do 1 m hloubky vody)
Vibrace: 5g (20-2000 Hz)
Odolnost proti nárazu: 100 g / 11 ms (zkouška pádem z výšky 1 m)

Připojení

¼ NPT male, ¼ BSP male, M20x1,5 male (pro tlak ≤1 000 bar)
¼ HP female* nebo ¼ HP male** (pro tlak ≥1 000 bar)
* Autoclave F-250-C, 9/16″ – 18 UNF-2B
** Autoclave M-250-C, 9/16″ – 18 UNF-2A
Na vyžádání je možné objednat i jiné druhy připojení.

Vysvětlivky:
Male – vnější závit
Female – vnitřní závit
HP – vysoký tlak (high pressure)
BSP – trubkový závit (pro šroubované spojování potrubí pomocí fitinek)
NPT – trubkový kuželový závit (pro těsnící šroubové spoje trubek)

Jednotky tlaku a rozšířené jednotky

Pa, kPa, MPa, bar, mbar, psi, kgf/cm2, mmH2O, mmHg, inH2O, inHg, ozf/in, %, °C, °F
Rozšířené jednotky: H2O při 20 °C, mmH2O při 60 °F, mmH2O při 20°C, mmH2O při 15 °C, ftH2O při 60 °F nebo ftH2O při 4 °F

Blokování tlačítek

V režimu automatického ukládání se tlačítka na předním panelu automaticky zamknou

Reset do továrního nastavení

Obnoví všechna nastavení zpět do původního, továrního nastavení (kromě kalibračních parametrů)

Rozměry

100 mm x 40 mm, celková výška 157 mm

 Hmotnost

500g

Záruka

1 rok

Příslušenství (součást dodávky)

  • Ochranný návlek tlakoměru (s výjimkou tlakoměru určeného k montáži na panel)
  • AA baterie (2 ks)
  • NITS – kalibrační list
  • Software Additel/Land si můžete zdarma stáhnout na www.additel.com

Volitelné příslušenství

9503      Additel/Log II software pro bezdrátový záznam dat v reálném čase a grafický software pro ADT680W
9030      Náhradní bezdrátové zařízení (USB dongle) pro tlakoměr ADT680W









Přetlak

Typ

Rozsah tlaku

Medium

přesnost
(%FS)

Přetižitelnost

(psi)

(bar)

V15

-15

-1.0

plyn

0,05 (0,1; 0,25)

GP15

15

1.0

plyn, kapalina

0,05 (0,1; 0,25)

GP30

30

2.0

plyn, kapalina

0,05 (0,1; 0,25)

GP100

100

7.0

plyn, kapalina

0,05 (0,1; 0,25)

GP150

150

10

plyn, kapalina

0,05 (0,1; 0,25)

GP300

300

20

plyn, kapalina

0,05 (0,1; 0,25)

GP500

500

35

plyn, kapalina

0,05 (0,1; 0,25)

GP1K

1 000

70

plyn, kapalina

0,05 (0,1; 0,25)

GP3K

3 000

200

plyn, kapalina

0,05 (0,1; 0,25)

GP5K

5 000

350

plyn, kapalina

0,05 (0,1; 0,25)

GP10K

10 000

700

plyn, kapalina

0,05 (0,1; 0,25)

GP15K

15 000

1 000

plyn, kapalina

0,05 (0,1; 0,25)

GP20K

20 000

1 400

plyn, kapalina

0,05 (0,1; 0,25)

1,5×

GP25K

25 000

1 600

plyn, kapalina

0,1 (0,25)

1,5×

GP30K

30 000

2,000

plyn, kapalina

0,1 (0,25)

1,5×

GP36K

36 000

2 500

plyn, kapalina

0,1 (0,25)

1,5×

GP40K

40 000

2 800

plyn, kapalina

0,1 (0,25)

1,1×

Kombinovaný tlak – podtlak i přetlak
P/N

Rozsah tlaku

Médium Přesnost (%FS) Přetižitelnost
(psi)

(bar)

CP15

±15

±1 plyn, kapalina 0.05 (0.1,0.25)

CP30

-15 do 30

-1 do 2 plyn, kapalina 0.05 (0.1,0.25)

Typ pracovního media (plyn/kapalina) je třeba specifikovat v objednávce
