Regulátor průtoku plynu EX-FLOW

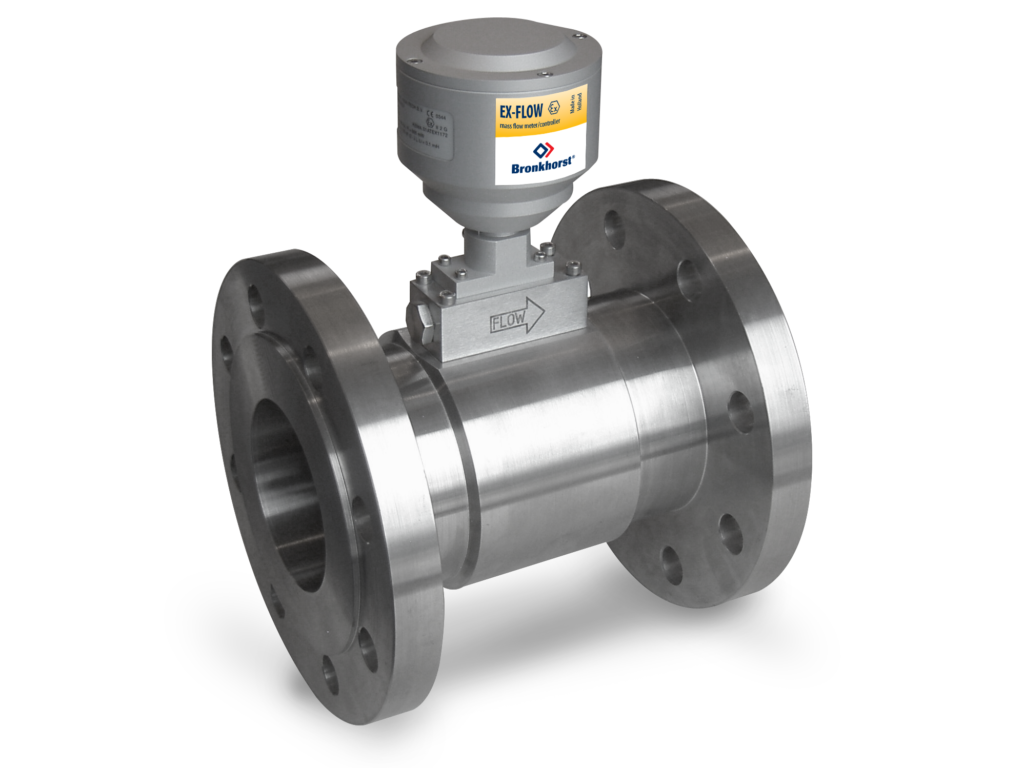

EX-FLOW, hmotnostní průtokoměr do ATEX zóny 1

Hmotnostní průtokoměr do ATEX zóny 1 nebo regulátor hmotnostního průtoku plynu pro prostředí s nebezpečím výbuchu se stabilním nastavením průtoku

Bronkhorst

Termický hmotnostní průtokoměr do ATEX zóny 1 nebo regulátor hmotnostního průtoku EX-FLOW je odolné konstrukce navržené pro měření a regulaci do prostředí s nebezpečím výbuchu. Vnitřníní bezpečnost měřící hlavy je testována podle normy ATEX 95 směrnice 94/9/EC, prověřena pod číslem přezkoušení EC-typu: KEMA 01ATEX1172, ochrana II 2 G Ex ib IIC T4 Gb. Krytí prostoru elektroniky je podle klasifikace IP65.

Měření a regulace v různých rozsazích:

Od nejnižšího:

  • 0,16 … 8 mln/min

Po největší:

  • 220 … 11.000 m3n/h (pro hmotnostní průtokoměry)
  • 10 … 500 m3n/h (pro regulátory hmotnostního průtoku)

Různé třídy provozního tlaku až do 700 bar (g).

Řízení průtoku plynu

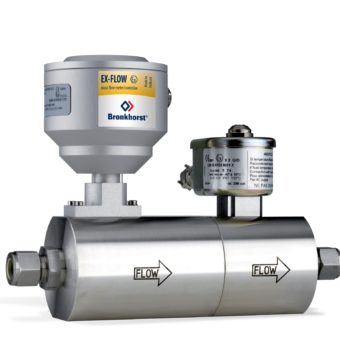

Regulátor hmotnostního průtoku EX-FLOW obsahuje řídící ventil s jemnými a rychlými řídícími charakteristikami. Průtokoměr a ventil mohou být propojeny (přes oddělené vodiče) pro podporu napájení s galvanickou izolací, předzesilovačem, odčítacím systémem (umístěným v bezpečné zóně). Odčítací systém obsahuje řídící desku (PID) pro uzavření řídící smyčky. Ta funguje tak, že řídící ventil obdrží vstupní signál z řídící desky a neprodleně reaguje na jakýkoli rozdíl mezi výstupním signálem z průtokového senzoru a nastavenou hodnotou (setpoint).

Bronkhorst High-Tech používá dva druhy cívek:

Typ „XB“ = vnitřně bezpečná cívka, potřebuje bezpečnostní bariéru

  • ochrana II 1 G Ex ia IIC T6
  • ochrana II 1 D Ex ta IIIC T80°C

Typ „XC“ = lisovaná cívka, bezpečnostní bariéra není třeba

  • ochrana II 2 G Ex eb IIC T4
  • ochrana II 2 D Ex tb IIIC T130°C

Vlastnosti

  • Hmotnostní průtokoměr do ATEX Kat. 2, zóna 1
  • tlak až do 700 barů
  • odolná konstrukce (IP65)
  • možnost low-dp-flow verze do rozsahu 4 ln/min – 200 ln/min
  • do ATEX zóny 2 lze použít řadu IN-FLOW Select

Systémy pro odečet

Bronkhorst vyvinul PS/odečtovou jednotku, která nabízí následující funkce:

  • indikace
  • kontroly
  • alarmy
  • počítadla
  • bezpečnostní bariéry
  • napájení s galvanickou izolací
