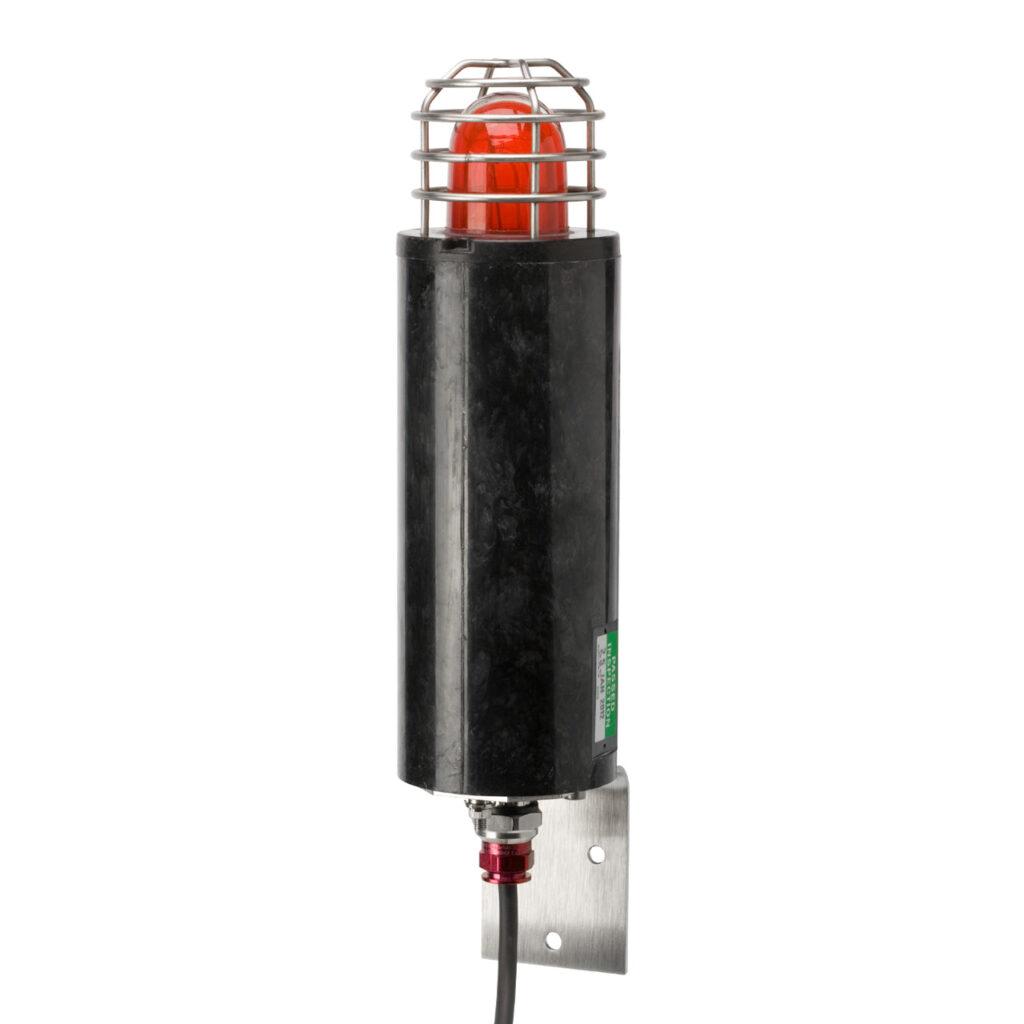

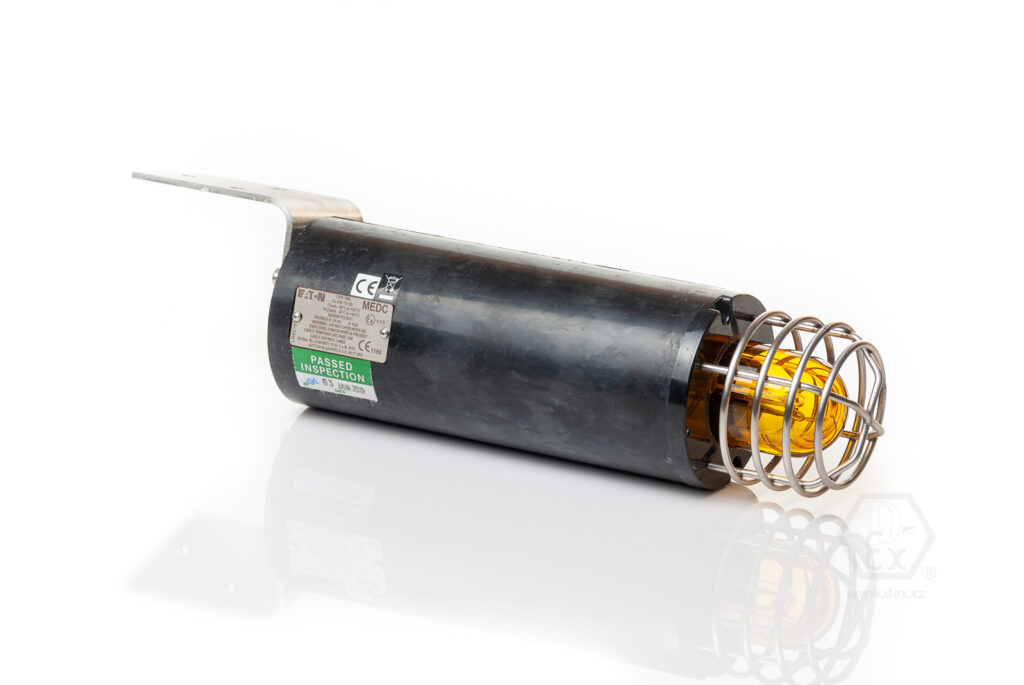

Nevýbušný xenonový maják XB9
XB9 - nevýbušný xenonový zábleskový maják 5 J, pevný závěr Ex d, pro použití v Zóně 1, 2, MEDC
Exd nevýbušné xenonové zábleskové majáky XB9 společnosti MEDC jsou určeny pro použití v prostředí s nebezpečím výbuchu plynů a prachu a pro použití v náročných klimatických podmínkách na pevnině i na moři, tam, kde je vyžadována nízká hmotnost a vysoká odolnost proti korozi.
Stínítko majáku je vyrobeno z tvrzeného skla, tělo majáku je kompletně vyrobeno z UV stabilního, antistatického a skelným vláknem vyztuženého polyesteru. Šrouby, montážní držák, kryt stínítka a štítky jsou z nerezové oceli 316, pro zajištění maximální odolnosti vůči korozi.
Barevné provedení těla majáku může být dle katalogového listu nebo podle konkrétního požadavku zákazníka. Volitelně mohou být majáky doplněny také identifikačními nerezovými štítky s popisem dle přání zákazníka.
Vlastnosti:
- schválení ATEX Ex II 2G
- pevný závěr Ex d
- jmenovitá energie záblesku 5 J
- použití v prostředí s nebezpečím výbuchu Zóna 1, 2
- certifikace ATEX, IECEx, TR CU (EAC), CQST
- certifikovaná teplota okolí -55°C až +55°C
- UV stabilní, antistatický, skelnými vlákny vyztužený polyester, stínítko z tvrzeného skla
- standardně 1 x kabelový vstup M20 x 1,5 nebo PG 13,5
- stupeň krytí IP66 a IP67
- šrouby, chránič stínítka a montážní držák z nerezové oceli 316
- různé barvy stínítka (červená, modrá, zelená, oranžová, žlutá, čirá)
- 3 m kabel s volným koncem
- označovací nebo popisný štítek z nerezové oceli
- barevné provedení těla majáku (std. černá, za příplatek červená, modrá, žlutá, šedá, bílá, příp. speciální)
Certifikace | ATEX, IECEx, TR CU (EAC), CQST |
Ochrana proti výbuchu | ATEX Ex II 2G, Ex d IIC T5/T6 Gb |
Klasifikace prostředí | prostředí s nebezpečím výbuchu Zóna 1, 2 |
Certifikovaná teplota okolí | -55 °C až +55 °C |
Stupeň krytí | IP66 a IP67 |
Materiál | Skelným vláknem vyztužený polyester |
Kabelové vstupy | 1 x M20 x 1,5 nebo PG 13,5 |
Hmotnost | 1,6 kg |
Volitelná výbava | Barva těla a stínítka, frekvence blikání, označovací, popisný štítek, certifikace, napájení 12 – 60 V dc, 110 – 254 V ac |
Katalogový list | ![]() |
|||
Certifikát ATEX | ![]() |
|||
Prohlášení o shodě a EMC | ![]() |
|||
Návod k použití EN
Návod k použití CZ |
![]() ![]() |
|||

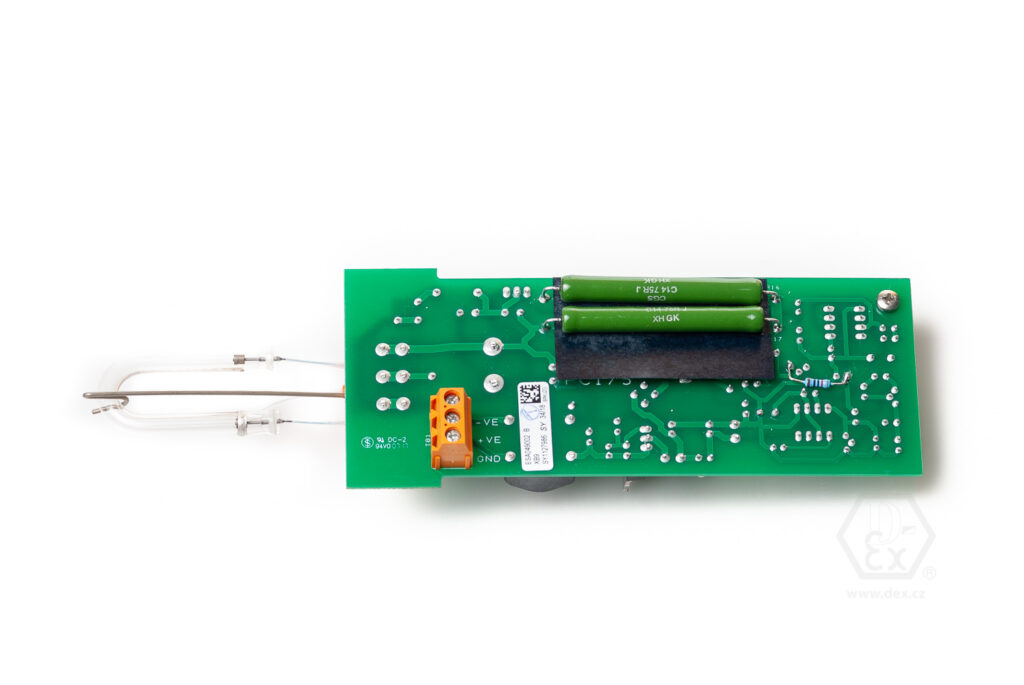

Zapojení svorek | ![]() |
|||
Výkres | ![]() |
Exd / Exe, M20 x 1,5, poniklovaná mosaz, pro nearmovaný kabel průměr 7 – 12 mm, Capri, CAP806694
Kabelová vývodka ADE1F2M20N5
Záslepka ZNMADEM20
Exd / Exe, závit M20 x 1,5, poniklovaná mosaz, Raxton, Capri, CAP190204
Xenonová trubice PX99900219
náhradní xenonová trubice pro xenonový zábleskový maják MEDC typ XB9
