Jiskrově bezpečný totalizér 4-20mA, do panelu

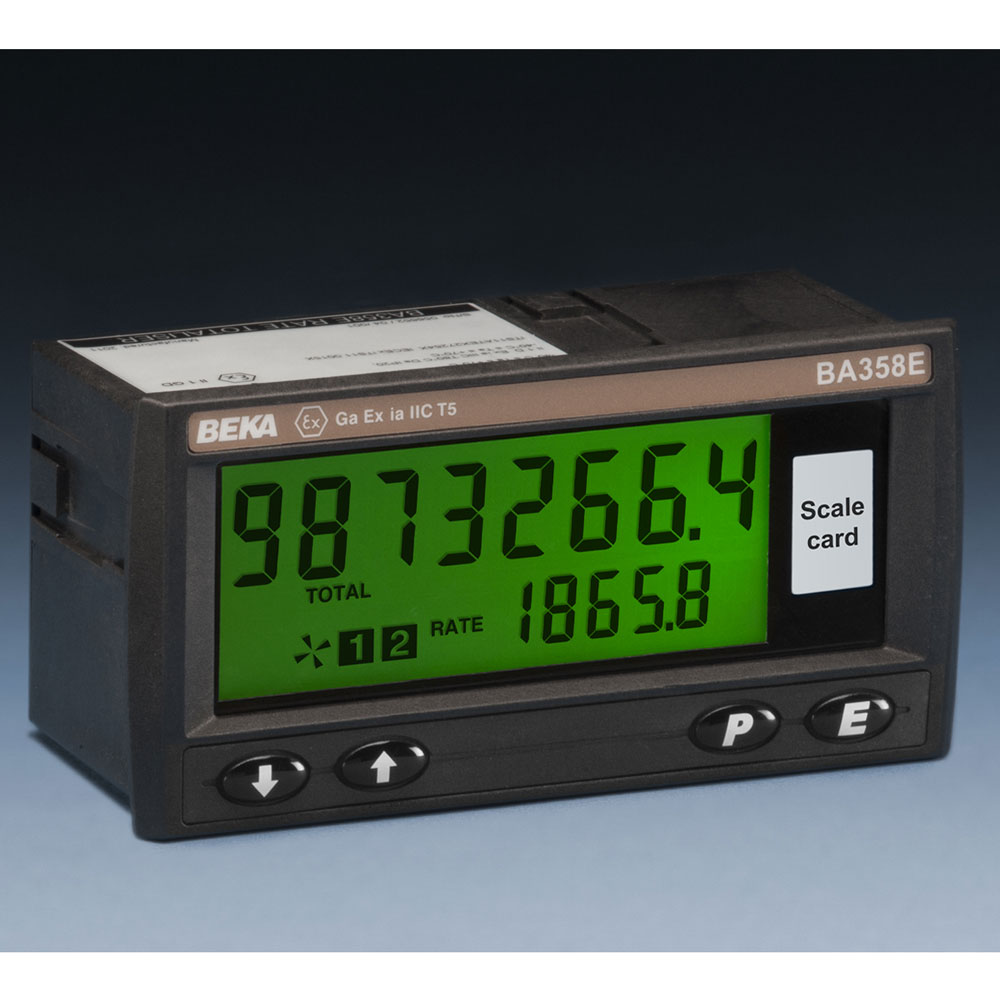

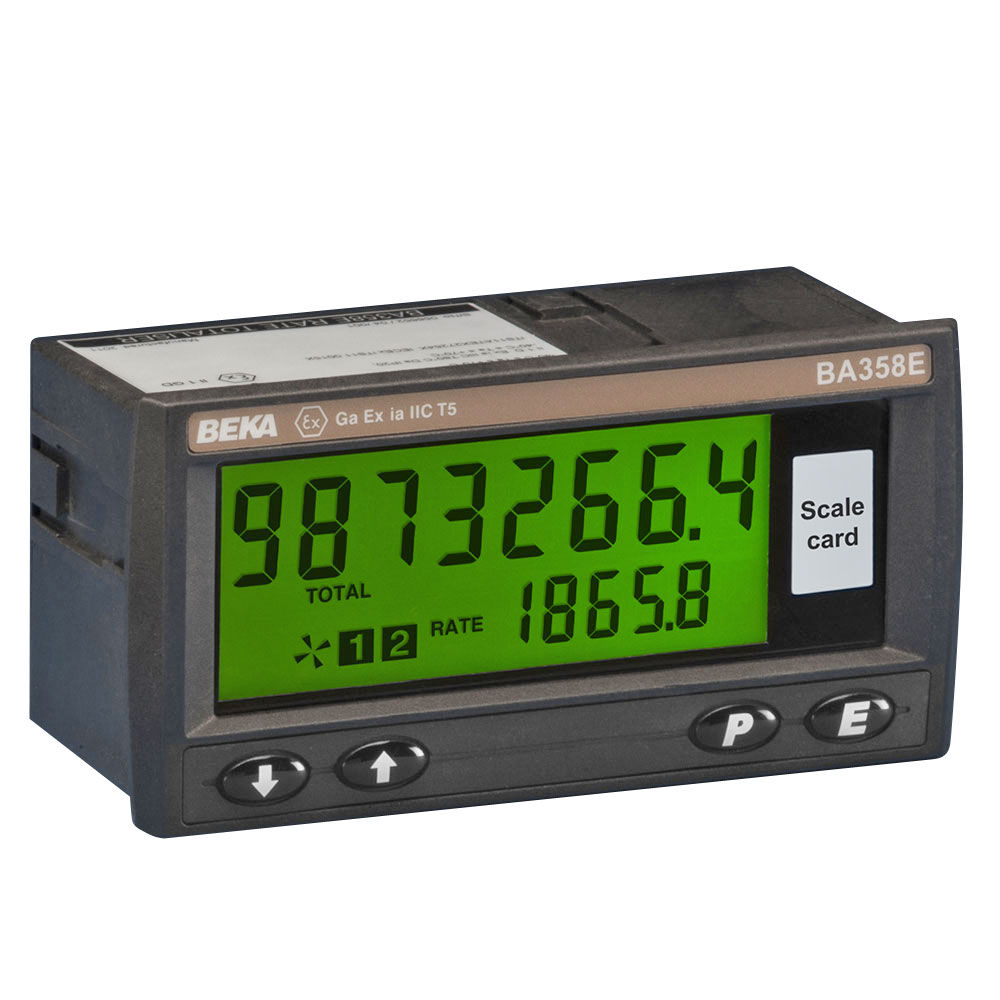

Jiskrově bezpečný (Ex ia) totalizér napájený proudovou smyčkou 4-20mA, montáž do panelu

BEKA associates

Jiskrově bezpečné totalizéry jsou určeny k použití s průtokoměry s pulzním i 4-20mA výstupem. Údaje o okamžité a celkové měřené hodnotě průtoku jsou zobrazované současně ve stejných nebo i rozdílných měřených jednotkách. Všechny parametry jsou uživatelsky nastavitelné, což je umožňuje použít s téměř jakýmkoliv průtokoměrem. Mohou být dodané již přednastavené dle požadavku zákazníka.

logo Ex

Vlastnosti:

  • certifikace jiskrová bezpečnost ATEX & IECEx pro plyn i prach
  • certifikace FM a cFM

    vysoce kontrastní, snadno čitelný dvouřádkový displej s výškou znaků:

    • 5 místný – 12mm
    • 8 místný – 18mm
    • stupeň krytí čelní strany IP66, zadní části IP20
    • provozní teplota -40°C až +70°C
    • zobrazovací funkce -20 až +70°C
    • vnitřní kalibrátor
    • funkce odmocniny a linearizace
      • certifikace FM a cFM
    • certifikace FM a cFM
    • certifikace FM a cFM
  • certifikace FM a cFM
    • certifikace FM a cFM
    • certifikace FM a cFM

Volitelné:

  • podsvícení displeje napájené samostatně nebo z proudové smyčky
  • limitní kontakty (alarmy)
  • označovací štítek
    • označovací štítek
    • označovací štítek
    • označovací štítek
    • označovací štítek
Typ BA354E
ba358e
Montáž / Pouzdro  Do panel
Stupeň krytí Přední část IP66, zadní IP20

Přední část IP66, zadní IP20
Přední část IP66, zadní IP20
Displej vysoce kontrastní, výška znaků 5místný – 12mm, 8místný – 18mm
Certifikace
 Evropa ATEX Plyn – Skupina II Kategorie 1G Ex ia IIC T5 Ga -40°C ≤ Ta ≤ +70°C

Prach – Skupina II Kategorie 1D Ex ia IIIC T80°C Da IP20
-40°C ≤ Ta ≤ +70°C

 USA FM &
Canada cFM
Entity IS / I / A, B, C, D / T5 Ta = 70°C
I / 0 / AEx ia IIC / T5 Ta = 70°C

Non incendive NI / I / 2 / ABCD /
T5 Ta=70°C – NIFW
NI / II / 2 / EFG / T5 Ta=70°C – NIFW
NI / III / 2 / T5 Ta=70°C – NIFW
I / 2 / IIC / T5 Ta=70°C – NIFW

Mezinárodní IECEx Plyn – Ex ia IIC T5 Ga -40°C ≤ Ta ≤ +70°C

Prach – Ex ia IIIC T80°C Da IP20 -40°C ≤ Ta ≤ +70°C



Volitelné
 Limitní kontakty (Alarmy) Ano
 Podsvícení displeje napájené ze smyčky nebo samostatně Ano
 Štítek s měřenou jednotkou a štítek s označením (bez příplatku) Ano
 Brazílie INMETRO Certifikace pro plyn Ex ia IIC T5 Ga -40°C ≤ Ta ≤ +70°C
 Brazílie INMETRO Certifikace pro prach Ex ia IIIC T80°C Da IP20
-40°C ≤ Ta ≤ +70°C
