BA414DF-F_single_variable_foundation_fieldbus_indicator_is_field

Jiskrově bezpečný zobrazovač fieldbus, 1 proměnná, na stěnu

Jiskrově bezpečný displej FOUNDATION™ fieldbus, zobrazení 1 proměnné, montáž na stěnu, nebo trubku

BEKA associates

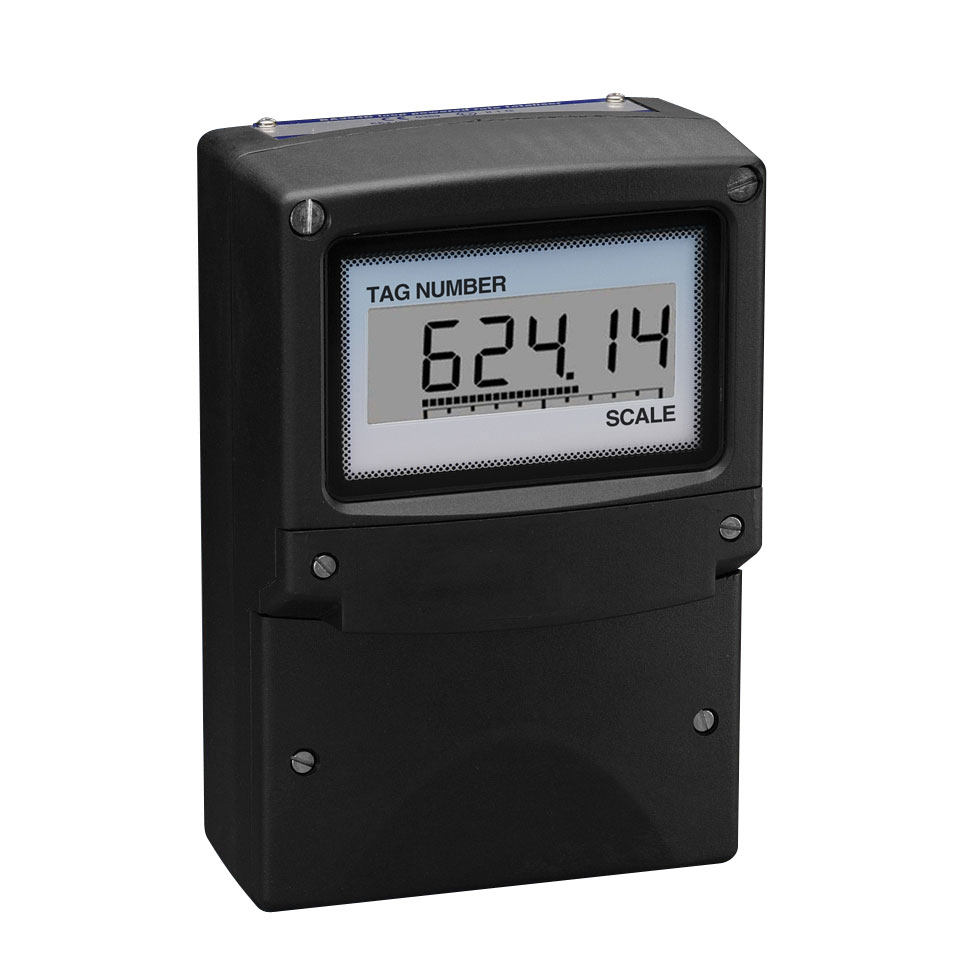

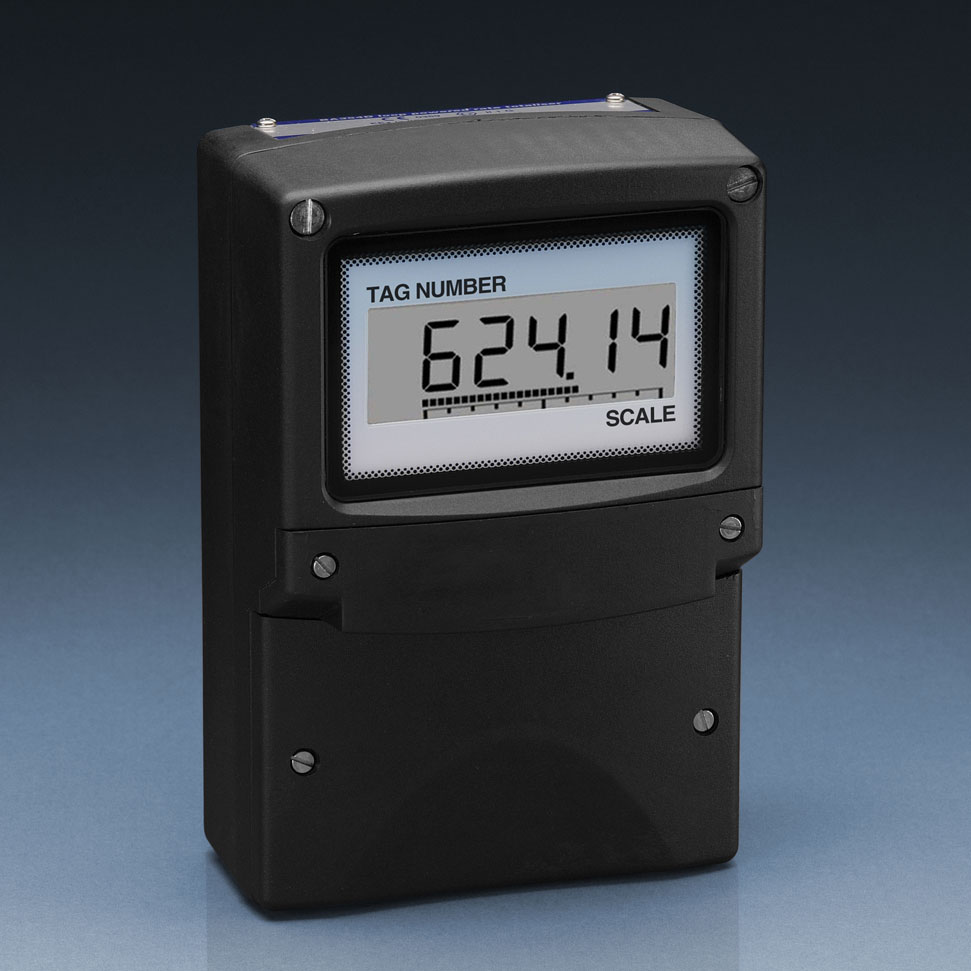

Tento cenově výhodný zobrazovač pro průmyslové sběrnice FOUNDATION ™ fieldbus BA414DF-F zobrazuje jednu sběrnicovou procesní proměnnou na jasném pětimístném displeji a jednatřiceti segmentovém sloupcovém grafu. Zahrnuje funkční blok vstupního selektoru průmyslové sběrnice, který je podporován většinou fieldbus hostitelů.
Tento robustní model s krytím IP66 pro umístění v provozuje je umístěn v pouzdře z polyesteru vyztuženého skelným vláknem (GRP) s tvrzeným sklem, může být namontován na zeď nebo potrubí pomocí jedné z sad montážního příslušenství.
Indikátor fieldbus má certifikaci jiskrové bezpečnosti ATEX, FM, CFM, IECEx a INMETRO a je v souladu s konceptem FISCO pro jiskrově bezpečné sběrnice . Má také bezpečnostní vstupní parametry, umožňující připojení k většině vnitřně bezpečných segmentů fieldbus.
Pro aplikace v zóně 2 má BA414DF-F schválení ATEX a IECEx Typ nL a je FNICO kompatibilní. Pro aplikace Divize 2 v Severní Americe mají jiskrově bezpečné modely také schválení FM a CFM.

logo Ex

Vlastnosti:

  • certifikace jiskrová bezpečnost ATEX & IECEx
  • kompatibilní s FISCO
  • velký pětimístný displej s jednatřiceti segmentovým sloupcovým grafem
  • zobrazení jedné fieldbus proměnné
  • protokol FOUNDATION™ fieldbus
  • napájení ze sběrnice
  • pouzdro GRP s krytím IP66, oddělený prostor svorkovnice

Volitelné:

  • certifikace FM, cFM a INMETRO
  • držák na trubku – nerezové pásky
  • držák na trubku – nerezový V třmen
  • označovací štítek z nerezové oceli
Typ BA414DF-F

ba414df

Protokol FOUNDATION™ fieldbus
Montáž / Pouzdro  Na stěnu
Stupeň krytí IP66
Displej 5 místný, výška znaků 20mm + 31 segmentový sloupcový graf
Certifikace
 Evropa ATEX Skupina II Kategorie 1G Ex ia IIC T4 Ga
FISCO field device Ex ia IIC T4 Ga
Skupina II Kategorie 3G Ex ic IIC T4 Gc
-40°C ≤ Ta ≤ +70°C
Mezinárodní IECEx Ex ia IIC T4 Ga
FISCO field device Ex ia IIC T4 Ga
Ex ic IIC T4 Gc
-40°C ≤ Ta ≤ +70°C
Volitelné
Certifikace USA FM Entity CL I, II, III Div. 1
Gp A, B, C, D, E, F & G T4 FISCO Ta = +70°CNonincendive CL I, II, III Div. 2
Gp A, B, C, D, E, F & G T4 FNICO Ta = +70°C
Certifikace Kanada cFM  Entity CL I, II, III Div. 1
Gp A, B, C, D, E, F & G T4 FISCO Ta = +70°CIPA CL I, II, III Div. 2
Gp A, B, C, D, E, F & G T4 FNICO Ta = +70°C
Evropa ATEX Certifikace pro prach  Skupina II Kategorie 1D
Ex ia IIIC T100°C IP66 Da
Skupina II Kategorie 3D
Ex ic IIIC T100°C IP66 Dc
-20°C ≤ Ta ≤ +60°C
Mezinárodní IECEx Certifikace pro prach Ex ia IIIC T100°C IP66 Da
Ex ic IIIC T100°C IP66 Dc
-20°C ≤ Ta ≤ +60°C
 Brazílie INMETRO Certifikace pro plyn Ex ia IIC T4 Ga Ta = -40 to +70°C
FISCO Field Device Ex ia IIC T4
-40°C ≤ Ta ≤ +70°C
 Brazílie INMETRO Certifikace pro prach Ex ia IIIC T100°C IP66 Da
-20°C ≤ Ta ≤ +60°C
