  • Jiskrově bezpečné displeje fieldbus, 8 proměnných, na stěnu

    Určeno do prostředí s nebezpečím výbuchu - Ex Fieldbus displej
    BA484DF-F_eight_variable_fieldbus_display_is_field

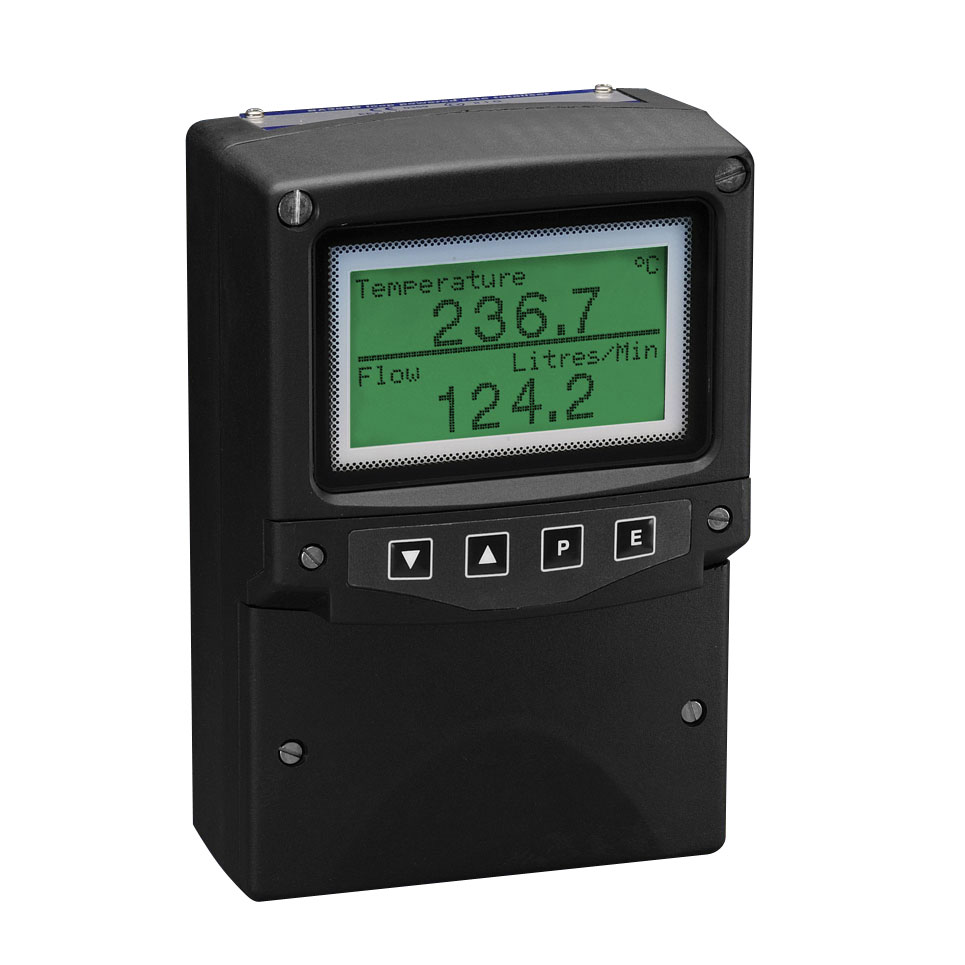

    Jiskrově bezpečný displej FOUNDATION™ fieldbus, 8 proměnných, montáž na stěnu, nebo trubku

    Země původu - Země původu
    Země původu

    BEKA associates specialista

    Josef Kocmánek | +420 775 757 223 | jkocmanek@dex.cz

    Tyto univerzální přístroje mají jedenáct volitelných standardních formátů zobrazení, obsahující jeden, dva, tři, čtyři nebo osm fieldbus procesních proměnných. Některé mohou být vybaveny sloupcovými grafy spolu s měřenými jednotkami a popisy. Na jednom displeji může být proto zobrazeno současně až osm fieldbus proměnných . Tlačítka na předním panelu umožňují operátorovi procházet mezi jednotlivými obrazovkami. Uvedené fieldbus displeje jsou kompatibilní se všemi běžnými FOUNDATION™ fieldbus host systémy. Podrobnosti viz. přehledový katalog Inteligentní zobrazovače a ukazatele. K výběru vhodného typu zobrazovače a volitelných doplňků pro vaši aplikaci můžete použít níže uvedenou tabulku

    logo Ex

    Vlastnosti:

    • certifikace jiskrová bezpečnost ATEX & IECEx
    • kompatibilní s FISCO
    • vysoce kontrastní podsvícený displej 86,5 x 45 mm
    • až 8 fieldbus proměnných
    • protokol FOUNDATION™ fieldbus
    • napájení ze sběrnice
    • pouzdro GRP s krytím IP66, oddělený prostor svorkovnice

    Volitelné:

    • certifikace FM a INMETRO
    • držák na trubku – nerezové pásky
    • držák na trubku – nerezový V třmen
    • označovací štítek z nerezové oceli
    • 6 limitních kontaktů (alarmů)
    • 6 výstupů pro operátorská tlačítka
    Typ BA484DF-F



    ba484df

    Protokol FOUNDATION™ fieldbus
    Montáž / Pouzdro  Na stěnu
    Stupeň krytí IP66
    Displej vysoce kontrastní podsvícený displej 86,5 mm x 45 mm, až 8 proměnných
    Operátorská tlačítka 4
    Certifikace
     Evropa ATEX Skupina II Kategorie ATEX 1G Ex ia IIC T4 Ga -40°C ≤ Ta ≤ +60°C
    Mezinárodní IECEx Ex ia IIC T4 Ga -40°C ≤ Ta ≤ +60°C



    Volitelné
    Výstupy pro operátorská tlačítka 6
     Limitní kontakty (alarmy) 6
    Certifikace USA FM 3610 Entity CL I, II, III Div. 1
    Gp A, B, C, D, E, F & G T4 Ta = +60°C3611 Nezápalné CL I, II, III Div. 2
    Gp A, B, C, D, E, F & G T4 Ta = +60°C
    Evropa ATEX Certifikace pro prach  Skupina II Kategorie 1D
    Ex ia IIIC T125°C Da IP66
    -40°C ≤ Ta ≤ +60°C
    Mezinárodní IECEx Certifikace pro prach Ex ia IIIC T125°C Da IP66
    -40°C ≤ Ta ≤ +60°C
     Brazílie INMETRO Certifikace pro plyn Ex ia IIC T4 Ga -40°C ≤ Ta ≤ +60°C
     Brazílie INMETRO Certifikace pro prach Ex ia IIIC T125°C Da IP66
    -40°C ≤ Ta ≤ +60°C





    BA484DF-F


    Katalogový list EN flag
    Certifikát ATEX  EN flag
     Certifikát FM  EN flag
     Certifikát  IECEx EN flag
    Certifikát  INMETRO EN flag
    Certifikát Foundation Fieldbus  EN flag
     Certifikát Stupeň krytí  EN flag
    Návod k použití  EN flag
     Příručka rozhraní Foundation Fieldbus EN flag
     Programovací příručka pro displeje Fieldbus, typy rev. 1  EN flag
    Prohlášení o shodě EN flag
     Soubory pro přístroj FOUNDATION™ fieldbus, rev. 1 ikona zip
     Soubory pro přístroj FOUNDATION™ fieldbus, rev. 2 ikona zip
     Soubory pro komunikátor Emerson 375, rev. 2 ikona zip
     Soubory CAD ikona zip
     Dokumentace nahrazených verzí ikona zip
