Jiskrově bezpečné displeje fieldbus, 8 proměnných, do panelu

Jiskrově bezpečný displej FOUNDATION™ fieldbus, 8 proměnných, montáž do panelu

BEKA associates

Tyto univerzální přístroje mají jedenáct volitelných standardních formátů zobrazení, obsahující jeden, dva, tři, čtyři nebo osm fieldbus procesních proměnných. Některé mohou být vybaveny sloupcovými grafy spolu s měřenými jednotkami a popisy. Na jednom displeji může být proto zobrazeno současně až osm fieldbus proměnných . Tlačítka na předním panelu umožňují operátorovi procházet mezi jednotlivými obrazovkami. Uvedené fieldbus displeje jsou kompatibilní se všemi běžnými FOUNDATION™ fieldbus host systémy. Podrobnosti viz. přehledový katalog Inteligentní zobrazovače a ukazatele. K výběru vhodného typu zobrazovače a volitelných doplňků pro vaši aplikaci můžete použít níže uvedenou tabulku

logo Ex

Vlastnosti:

  • certifikace jiskrová bezpečnost ATEX, IECEx a FM
  • kompatibilní s FISCO
  • vysoce kontrastní podsvícený displej 86,5 x 45 mm
  • až 8 fieldbus proměnných
  • protokol FOUNDATION™ fieldbus
  • napájení ze sběrnice
  • 6 limitních výstupů (alarmů)

Volitelné:

  • certifikace INMETRO
  • 6 limitních výstupů (alarmů)
  • 6 výstupů pro operátorská tlačítka

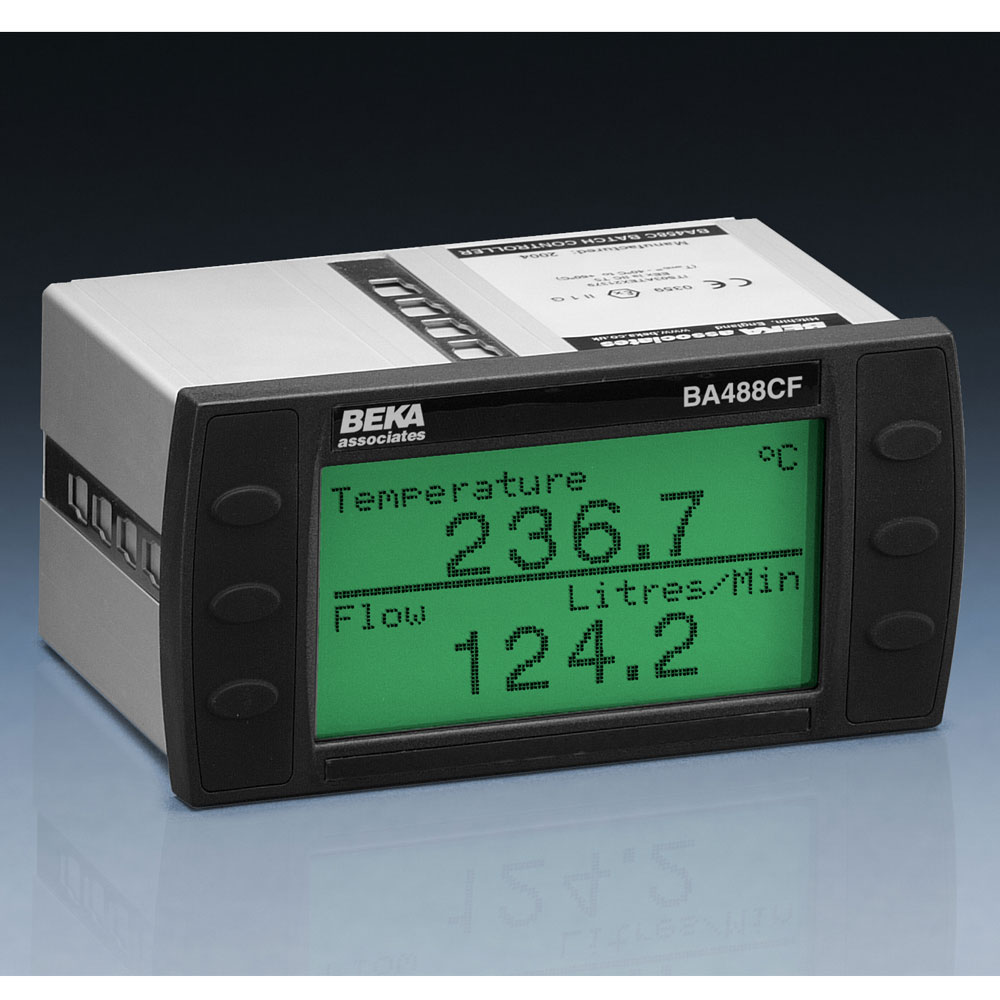

Typ BA488CF-F



ba488cf

Protokol FOUNDATION™ fieldbus
Montáž / Pouzdro  Do panelu
Stupeň krytí Přední část IP66, zadní IP20
Displej vysoce kontrastní podsvícený displej 86,5 mm x 45 mm, až 8 proměnných
Operátorská tlačítka 6
Certifikace
 Evropa ATEX Skupina II Kategorie ATEX 1G Ex ia IIC T4 Ga -40°C ≤ Ta ≤ +60°C
Mezinárodní IECEx Ex ia IIC T4 Ga -40°C ≤ Ta ≤ +60°C



 Certifikace USA FM 3610 Entity CL I Div. 1
Gp A, B, C & D T4 Ta = +60°C3611 Nezápalné CL I Div. 2
Gp A, B, C & D T4 Ta = +60°C
Volitelné
Výstupy pro operátorská tlačítka 6
Limitní výstupy (alarmy) 6
Certifikace USA FM 3610 Entity CL I, II, III Div. 1
Gp A, B, C, D, E, F & G T4 Ta = +60°C3611 Nezápalné CL I, II, III Div. 2
Gp A, B, C, D, E, F & G T4 Ta = +60°C
Evropa ATEX Certifikace pro prach  Skupina II Kategorie 1D
Ex ia IIIC T125°C Da IP66
-40°C ≤ Ta ≤ +60°C
Mezinárodní IECEx Certifikace pro prach Ex ia IIIC T125°C Da IP66
-40°C ≤ Ta ≤ +60°C
Brazílie INMETRO Certifikace pro plyn Ex ia IIC T4 Ga -40°C ≤ Ta ≤ +60°C
Brazílie INMETRO Certifikace pro prach Ex ia IIIC T125°C Da IP66
-40°C ≤ Ta ≤ +60°C
