Referenční zobrazovače teploty Fluke 1523 a 1524

logo D-Ex info@dex.cz | +420 541 423 211
  • Referenční zobrazovače teploty Fluke 1523 a 1524

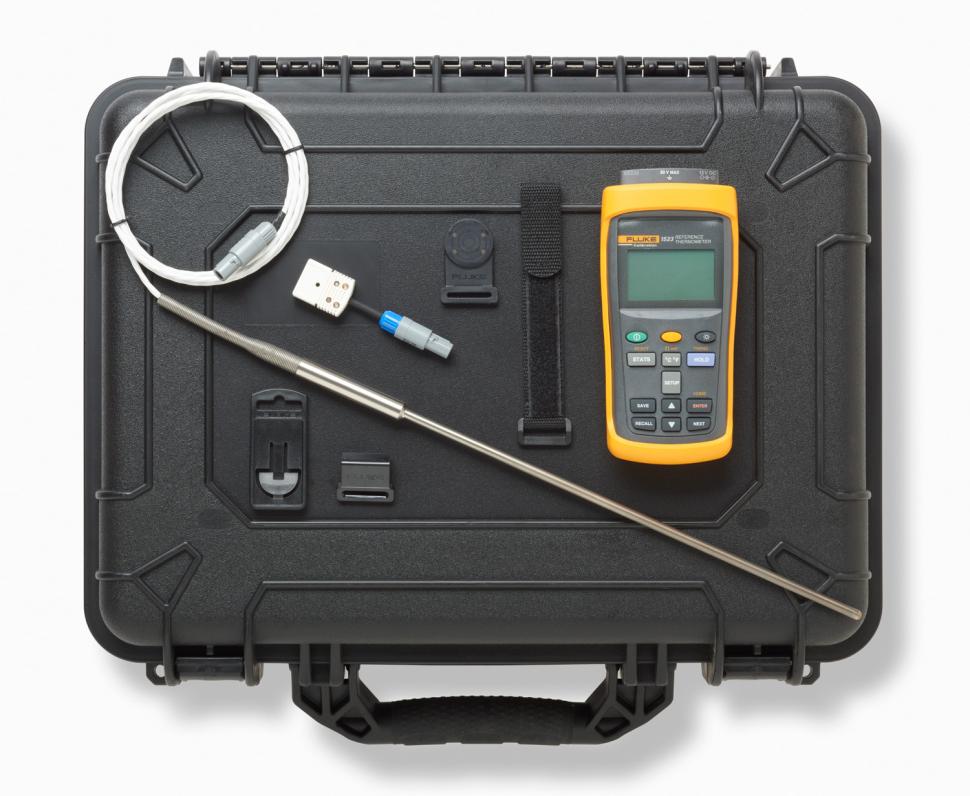

    Kufr Fc-1523

    Rererenční zobrazovací jednotky pro odporové snímače teploty, termočlánky a termistory

    Země původu - Země původu
    Země původu

    Fluke Process Tools specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz

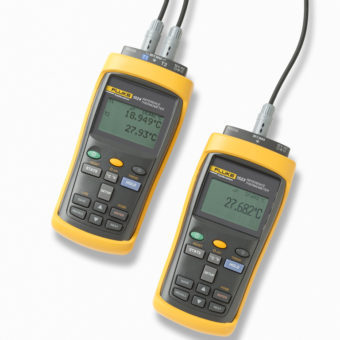

    Referenční zobrazovače teploty Fluke 1523 a Fluke 1524 mohou měřit a zaznamenávat odporové snímače teploty, termočlánky a termistory. Tyto zobrazovače teploty poskytují výjimečnou přesnost, široký rozsah měření, zaznamenávání teploty a trendy, to vše v ručním přístroji, který můžete vzít kamkoliv s sebou

    K Fluke referenčnímu zobrazovači Fluke 1523 je možné připojit jeden snímač a ke Fluke 1524 až dva snímače současně.

    Tři typy snímačů

    Odporové snímače teploty PRT: -200 °C až +1000 °C
    Termočlánky: -200 °C až +2315 °C
    Termistory: -50 °C až +150 °C

    Přesnost

    PRT: až do ± 0,011 °C
    Termočlánky: ± 0,24 °C pro J, K, L, M
    Termistory: ± 0,002 °C

    Rychlé odečítání

    PRT: 0,45 sekundy na vzorek
    Termočlánky: 0,3 sekundy na vzorek
    Termistory: 0,3 sekundy na vzorek

    Dva modely

    Fluke 1523: Jednokanálový standardní model, paměť pro 25 odečtů a statistiky
    Fluke 1524: Dvoukanálový model, paměť pro záznam 15 000 měření, hodiny pro označení času měření

    Grafický displej

    128 x 64 px podsvícený LCD grafický displej
    Graf a škálování trendů v reálném čase
    Zobrazení 2 kanálů současně

    Specifikace

    Počet vstupních kanálů  1523:1
    1524: 2
    Záznam  1523: 25 měření se statistikou
     1524: 15,000 s časovou známkou; 25 měření se statistikou
    Vzorkovací interval
    (normální)
    1 sekunda
    Vzorkovací interval
    (rychlý)
     0,3 sekundy (viz.podrobný technický manuál)
    Typy snímačů PRT, RTD, termistory a termočlánky
    Typy termočlánků  C, E, J, K, L, M, N, T, U, B, R, S
    Provozní teplota  -10 ºC až 60 ºC (Nejlepší přesnost 13 ºC až 33 ºC)
    Napájení  3 AA alkalické baterie
    Rozměry 96 x 200 x 47 mm
    Hmotnost 0,65 kg
    Rozsah mV a přesnost –10 mV až 75 mV ± (0,005 % + 5 μV)
    Rozsah odporu a přesnost 0 Ω až 400 Ω ± (0,004 % + 0.002 Ω)
     200 Ω až 50 kΩ ± (0,01 % + 0.5 Ω)
    50 kΩ až 500 kΩ ± (0,03 %)
    Teplotní koeficient, Napětí ( –10 °C až 13 °C , +33 °C až 60 °C)  ± (0,001 %/°C + 1 μV/°C)
    Teplotní koeficient, odpor ( –10 °C až 13 °C, +33 °C až 60 °C) 0,0008 %/°C + 0,0004 Ω (0 Ω až 400 Ω)
     0,002 %/°C + 0.1 Ω (0 Ω až 50 kΩ)
     0,06 %/°C + 0,1 Ω (50 kΩ až 500 kΩ)
    Budící proud, odpor 1 mA (0 Ω až 400  Ω)
    10 μA (0 Ω až 50 kΩ)
     2 µA (50 kΩ až 500 kΩ)



    Přesnost teploty ekvivalentních termočlánků (jen zobrazovací jednotka)
    Typ B  ± 0,85 ºC od 600 ºC do 800 ºC
     ± 0,68 ºC od 800 ºC do 1000 ºC
     ± 0,57 ºC od 1000 ºC do 1800 ºC
    Typ C  ± 0,32 ºC od 100ºC do 550 ºC
     ± 0,71 ºC od 550 ºC do 2300 ºC
    Typ E  ± 0,52 ºC od -200 ºC do 0 ºC
     ± 0,22 ºC od 0 ºC do 950 ºC
    Typ J  ± 0,52 ºC od -200 ºC do 0 ºC
    ± 0,23 ºC od 0 ºC do 1200 ºC
    Typ K  ± 0,61 ºC od -200 ºC do 0 ºC
    ± 0,24 ºC od 0 ºC do 1370 ºC
    Typ L ± 0,36 ºC od -200 ºC do 0 ºC
     ± 0,23 ºC od 0 ºC do 1370 ºC
    Typ M  ± 0,26 ºC od -20 ºC do 0 ºC
    ± 0,25 ºC od 0 ºC do 400 ºC
     ± 0,22 ºC od  400 ºC do 1400 ºC
    Typ N  ± 0,72 ºC od -200 ºC do 0 ºC
     ± 0,28 ºC od 0 ºC do 1300 ºC
    Typ R  ± 1,09 ºC od -20 ºC do 0 ºC
     ± 0,97 ºC od 0 ºC do 500 ºC
    ± 0,49 ºC od 500 ºC do 1750 ºC
    Typ S ± 1,05 ºC od -20 ºC do 0 ºC
    ± 0,95 ºC od 0 ºC do 500 ºC
    ± 0,56 ºC od 500 ºC do  1750 ºC
    Typ T  ± 0,60 ºC od -200 ºC do 0 ºC
    ± 0,25 ºC od 0 ºC do 400 ºC
    Typ U ± 0,54 ºC od -200 ºC do 0 ºC
     ± 0,24 ºC od 0 ºC do 400 ºC
    Poznámka 1: Přesnosti jsou založeny na vnitřní kompenzaci referenčního spoje. Pro podrobnou přesnost externího referenčního spoje nahlédněte do Technického manuálu.



    Fluke 1523 a 1524 – přesnosti s vybranými snímači (± °C)
    -200 °C  5616-12: 0,014
     5615-6: 0,025
     5627A-12: 0,027
    5610-9:   –
    0 °C  5616-12: 0,021
    5615-6: 0,021
    5627A-12: 0,049
     5610-9: 0,009
    100 °C  5616-12: 0,027
     5615-6: 0,028
     5627A-12: 0,065
     5610-9: 0,009
    300 °C 5616-12: 0,040
    5615-6: 0,043
    5627A-12: 0,103
    5610-9:   –
    420 °C  5616-12: 0,050
    5615-6:   –
     5627A-12: 0,130
     5610-9:   –
    Poznámka 2: Zahrnuje přesnost zobrazovací jednotky, kalibraci snímače a drift snímače.



    Presnosť ekvivalentnej teploty PRT (len zobrazovacia jednotka)
    –100 °C  ± 0,011
    0 °C ± 0,015
    100 °C  ± 0,019
    200 °C ± 0,023
    400 °C ± 0,031
    600 °C ± 0,039



    Presnosť ekvivalentnej teploty Termistorov (len zobrazovacia jednotka)
    0 °C ± 0,002
    25 °C  ± 0,003
    50 °C ± 0,006
    75 °C ± 0,014
    100 °C  ± 0,030
    Názov Popis
    1523 Ruční zobrazovací jednotka, 1 kanál, 17025 Akreditovaná kalibrace
    1524 Ruční zobrazovací jednotka, 2 kanály, Záznam dat, 17025 Akreditovaná kalibrace
    1523-P2 1523 v sadě s 5628 PRT, Univerzální TC INFO-CON konektor, TPAK, pouzdro
    1523-P3 1523 v sadě s 5627 PRT, Univerzální TC INFO-CON konektor, TPAK, pouzdro
    1523-P4 1523 v sadě s 5615 PRT, Univerzální TC INFO-CON konektor, TPAK, pouzdro
    1524-P2 1524 v sadě s 5628 PRT, Univerzální TC INFO-CON konektor, TPAK, pouzdro
    1524-P3 1524 v sadě s 5627 PRT, Univerzální TC INFO-CON konektor, TPAK, pouzdro
    1524-P4 1524 v sadě s 5615 PRT, Univerzální TC INFO-CON konektor, TPAK, pouzdro
    Název Popis
    1523-CASE Kufr pro 1523/1524 zobrazovač a snímač
    TPAK ToolPak, Magnet na zavěšení
    1929-2 Systémová verifikace, PRT se zobrazovací jednotkou, akreditovaná kalibrace.
    Dva teplotní body podle výběru, extra body za příplatek. Dostupné body jsou: –197 °C; -80 °C; –39 °C; 0,01 °C; 30 °C; 157 °C; 232 °C; 300 °C; 420 °C; 500 °C; 660 °C.
    1929-5 Systémová verifikace, Termistor se zobrazovací jednotkou, akreditovaná kalibrace. Dva teplotní body dle výběru, extra body za příplatek. Dostupné body jsou -30 °C, -20 °C, -10 °C, 0 °C, 10 °C, 20 °C, 30 °C, 40 °C, 50 °C, 60 °C, 70 °C, 80 °C, 90 °C, 100 °C.
    1930 Systémová verifikace, PRT se zobrazovací jednotkou, akreditovaná kalibrace. Dostupné rozsahy dle výběru –200 °C až 500 °C, –200 °C až 420 °C, –80 °C až 420 °C, –40 °C až 420 °C, –40 °C až 232 °C, 0 °C až 420 °C.
    1935 Systémová verifikace, Termistor se zobrazovací jednotkou, akreditovaná kalibrace.
    Zvolte teplotní rozsah termistoru pro kalibraci. Dostupné rozsahy podle výběru: 100 °C rozsah (6 bodov v rozsahu), 60 °C rozsah (7 bodov v rozsahu), 100 °C rozsah (11 bodov v rozsahu).
    5610-9-P Snímač, Přesný termistor, Nerezová ocel (1/8″ x 9″), 0
    5615-6-P Snímač, PRT, 100 ohm (3/16 x 6 palca),
    5609-9BND-P Snímač, PRT, 25 ohm (1/4 x 12 palca), 90
    FLUKE80PK 80PK-1, Snímač, Termočlánek,Typ K
    2370 Kabel RS-232 (1523, 1524)
    2373-LPRT Adaptér, Lemo na Mini Grabbers (4-vodič)
    2373-LTC Adaptér, Lemo na Universal TC (TC)
    2384-P Smart Connector, PRT (šedý), Náhradní
    2384-T Smart Connector, TC (Modrý), Náhradní
    2523-156 Isolator RS-232 Optical
    2523-256 Isolator RS-232 Optical

    Dokument

    Jazyk

    Katalogový list Fluke 1523 a 1524 EN flag
    Přehledový katalog Fluke Process Tools EN flag
