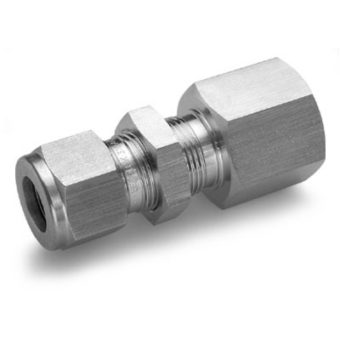

774LF

774LF – konektor s vnitř. závitem do panelu

Konektor Let-Lok → NPT female (do panelu)
Bulkhead Female Connector

Ham-Let

Konektor pro spojení metrické nebo palcové trubky bez závitu a dílu nebo trubky se závitem NPT. Má delší tělo a disponuje přídavnou maticí, která slouží pro uchycení do panelu. Tento konektor se vyrábí z nerezové oceli 316 nebo z mosazi. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

Tvorba objednacího kódu:

774LF m a x b


m = materiál: SS – nerez, B – mosaz

a = rozměr Let-Lok (vnější průměr trubky): 6 12 mm, 1/8″1/2″

b = velikost závitu NPT: 1/8″1/2″

pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


Příklad objednacího kódu:

774LF SS 6MMx1/4

nerezový konektor do panelu z Let-Lok pro trubku o vnějším průměru 6 mm na vnitřní závit 1/4″ NPT

Dokument

Jazyk

Tabulka rozměrů dílu 774LF EN flag
