  • 770L – koleno s vnitřním závitem

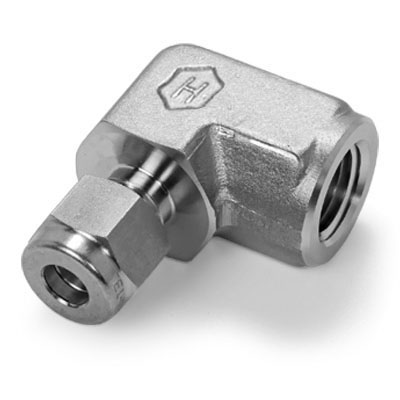

    770L

    Koleno Let-Lok → NPT female
    Female Elbow

    Země původu - Izrael
    Izrael

    Ham-Let specialista

    Koleno pro spojení metrické nebo palcové trubky bez závitu a dílu nebo trubky se závitem NPT. Koleno se vyrábí z nerezové oceli 316 nebo z mosazi. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

    Tvorba objednacího kódu:

    770L m a x b


    m = materiál: SS – nerez, B – mosaz

    a = rozměr Let-Lok (vnější průměr trubky): 616 mm, 1/8″1″

    b = velikost závitu NPT: 1/8″1″

    pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


    Příklad objednacího kódu:

    770L SS 1/2×1/4

    nerezové koleno z Let-Lok pro trubku o vnějším průměru 1/2″ na vnitřní závit 1/4″ NPT

    Dokument

    Jazyk

    Tabulka rozměrů dílu 770L EN flag
