768LN

768LN – navařovací konektor

Konektor Let-Lok → navařovací část
Male Pipe Weld Connector

Ham-Let

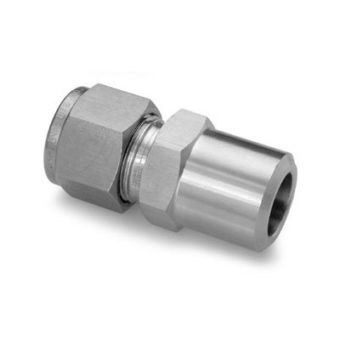

Konektor pro spojení metrické nebo palcové trubky bez závitu s částí aplikace, kterou je potřeba navařit. Tento konektor se vyrábí z nerezové oceli 316 nebo z mosazi. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

Tvorba objednacího kódu:

768LN m a x b


m = materiál: SS – nerez, B – mosaz

a = rozměr Let-Lok (vnější průměr trubky): 338 mm, 1/8″1-1/2″

b = velikost navařovací části: 1/8″1-1/2″

pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


Příklad objednacího kódu:

768LN SS 6MMx1/4

nerezový konektor z Let-Lok pro trubku o vnějším průměru 6 mm na navařovací část o velikosti 1/4″

Dokument

Jazyk

Tabulka rozměrů dílu 768LN EN flag
