768L

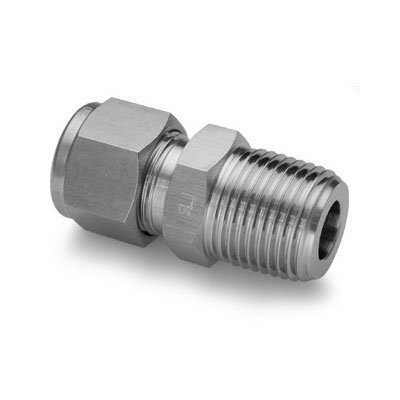

768L a 768LR – konektor s vnějším závitem

Konektor Let-Lok → NPT (BSPT) male
Male Connector

Ham-Let

768L … Let-Lok → závit NPT
768LR … Let-Lok → závit BSPT

Konektor pro spojení metrické nebo palcové trubky bez závitu a dílu nebo trubky se závitem NPT nebo BSPT. Tento konektor se vyrábí z nerezové oceli 316 nebo z mosazi. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

Tvorba objednacího kódu:

768L  a x b

768LR  m  a x b


m = materiál:  SS – nerez, B – mosaz

a = rozměr Let-Lok (vnější průměr trubky):  350 mm, 1/16″2″

b = velikost závitu NPT nebo BSPT:  1/8″2″

pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


Příklad objednacího kódu:

768L SS 6MMx1/4

nerezový konektor z Let-Lok pro trubku o vnějším průměru 6 mm na vnější závit 1/4″ NPT

Dokument

Jazyk

Tabulka rozměrů dílu 768L a 768LR EN flag
