767LT

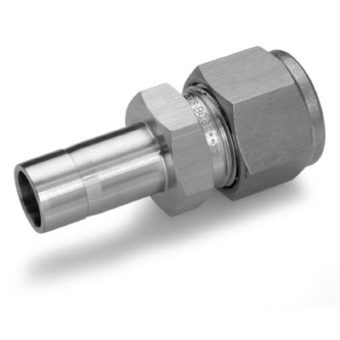

767LT – konektor s nátrubkem

Redukce Let-Lok → nátrubek
Reducer

Ham-Let

Redukce pro metrické nebo palcové trubky bez závitu. Obvykle se využívá, pokud je potřeba spojit trubku bez závitu a díl s kompresním šroubením jiné velikosti. Díl 767LT má na jedné straně kompresní šroubení Let-Lok a na druhé straně takzvaný nátrubek, který lze dotáhnout do jiného kompresního šroubení. Tato spojka se vyrábí z nerezové oceli 316 nebo z mosazi. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

Tvorba objednacího kódu:

767LT m a x b


m = materiál: SS – nerez, B – mosaz

a = rozměr Let-Lok (vnější průměr trubky): 325 mm, 1/16″1″

b = vnější průměr nátrubku: 325 mm, 1/16″1″

pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


Příklad objednacího kódu:

767LT SS 1/4×1/8

nerezová redukce – Let-Lok pro trubku o vnějším průměru 1/4″ → nátrubek o vnějším průměru 1/8″

Dokument

Jazyk

Tabulka rozměrů dílu 767LT EN flag
