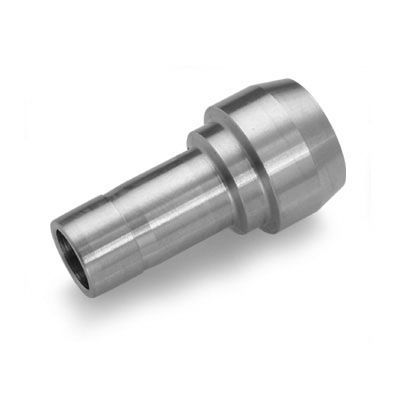

    767LM

    Redukční spojka mezi dvě kompresní šroubení
    Reducing Port Connector

    Země původu - Země původu
    Země původu

    Ham-Let specialista

    Spojka mezi dva díly s kompresním šroubením různé velikosti. Pokud je potřeba spojit dva díly s kompresním šroubením jiné velikosti, pak lze použít spojku 767LM, díky ní lze díly spojit přímo a ušetřit tak prostor v aplikaci. Reducing Port Connector se vyrábí z nerezové oceli 316 nebo z mosazi. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

    Tvorba objednacího kódu:

    767LM m a x b


    m = materiál: SS – nerez, B – mosaz

    a = větší rozměr Let-Lok: 638 mm, 1/8″3/4″

    b = menší rozměr Let-Lok: 325 mm, 1/16″1/2″

    pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


    Příklad objednacího kódu:

    767LM SS 12MMx6MM

    nerezová redukční spojka mezi kompresní šroubení Let-Lok 12mm a kompresní šroubení Let-Lok 6mm
