766LG

766LG – konektor s vnitřním závitem G

Konektor Let-Lok → vnitřní závit G (neboli BSPP)
Female Connector

Ham-Let

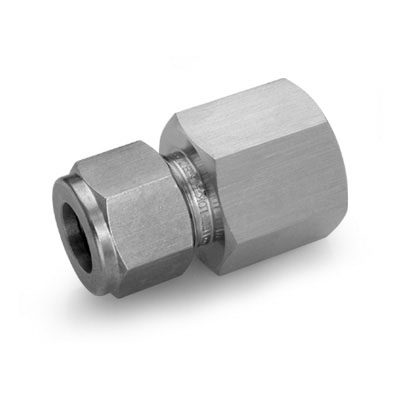

Konektor pro spojení metrické nebo palcové trubky bez závitu a dílu nebo trubky se závitem G (BSPP). Tento konektor se vyrábí z nerezové oceli 316 nebo z mosazi. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice. U závitu G je k utěsnění potřeba dodatečný těsnící kroužek.

Tvorba objednacího kódu:

766LG m a x b


m = materiál: SS – nerez, B – mosaz

a = rozměr Let-Lok (vnější průměr trubky): 322 mm, 1/8″1/2″

b = velikost závitu G (BSPP): 1/8″1/2″

pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


Příklad objednacího kódu:

766LG SS 6MMx1/4

nerezový konektor z Let-Lok pro trubku o vnějším průměru 6 mm na vnitřní závit 1/4″ G (BSPP)
