766L

766L a 766LR – konektor s vnitřním závitem

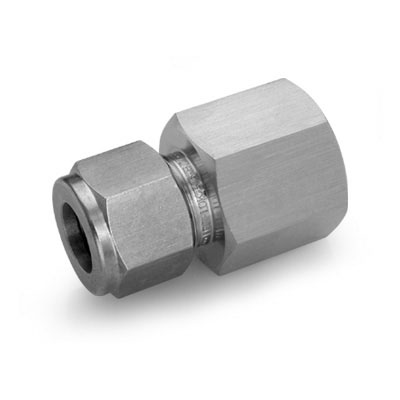

Konektor Let-Lok → NPT (BSPT) female
Female Connector

Ham-Let

766L … Let-Lok → female závit NPT
766LR … Let-Lok → female závit BSPT

Konektor pro spojení metrické nebo palcové trubky bez závitu a dílu nebo trubky se závitem NPT nebo BSPT. Tento konektor se vyrábí z nerezové oceli 316 nebo z mosazi. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

Tvorba objednacího kódu:

766L m a x b

766LR m a x b


m = materiál: SS – nerez, B – mosaz

a = rozměr Let-Lok (vnější průměr trubky): 325 mm, 1/16″1″

b = velikost závitu NPT nebo BSPT: 1/16″1″

pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


Příklad objednacího kódu:

766L SS 6MMx1/4

nerezový konektor z Let-Lok pro trubku o vnějším průměru 6 mm na vnitřní závit 1/4″ NPT

Dokument

Jazyk

Tabulka rozměrů dílu 766L a 766LR EN flag
